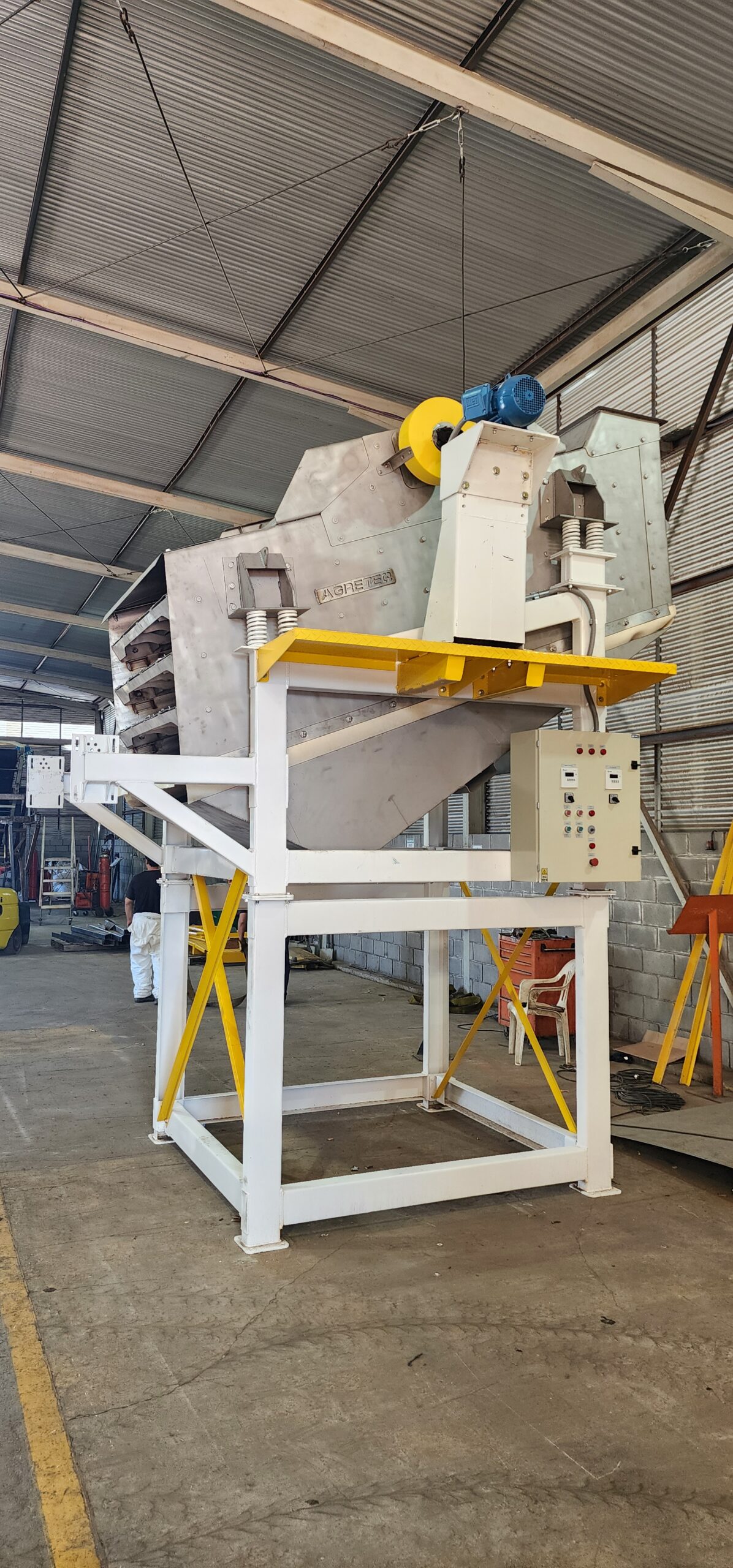

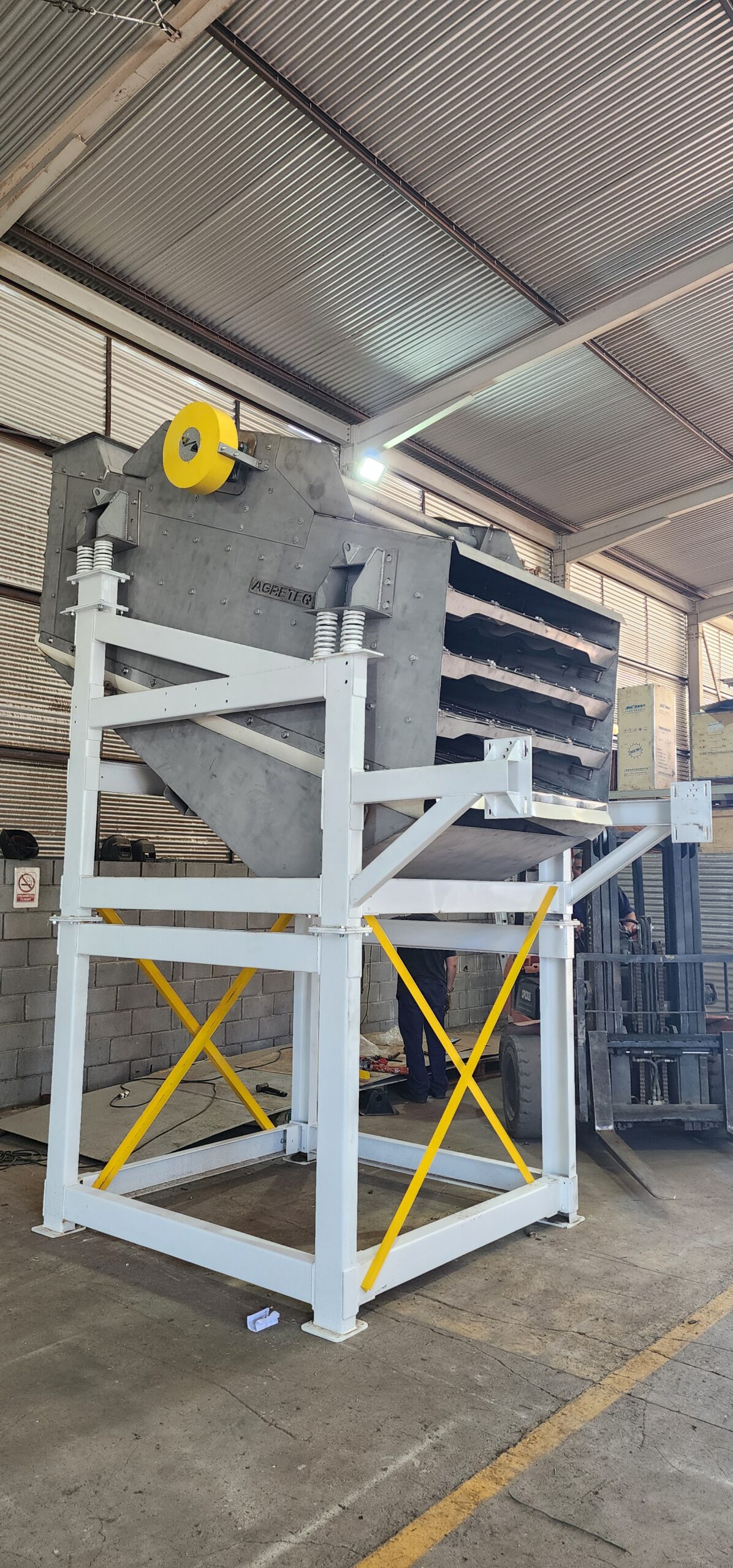

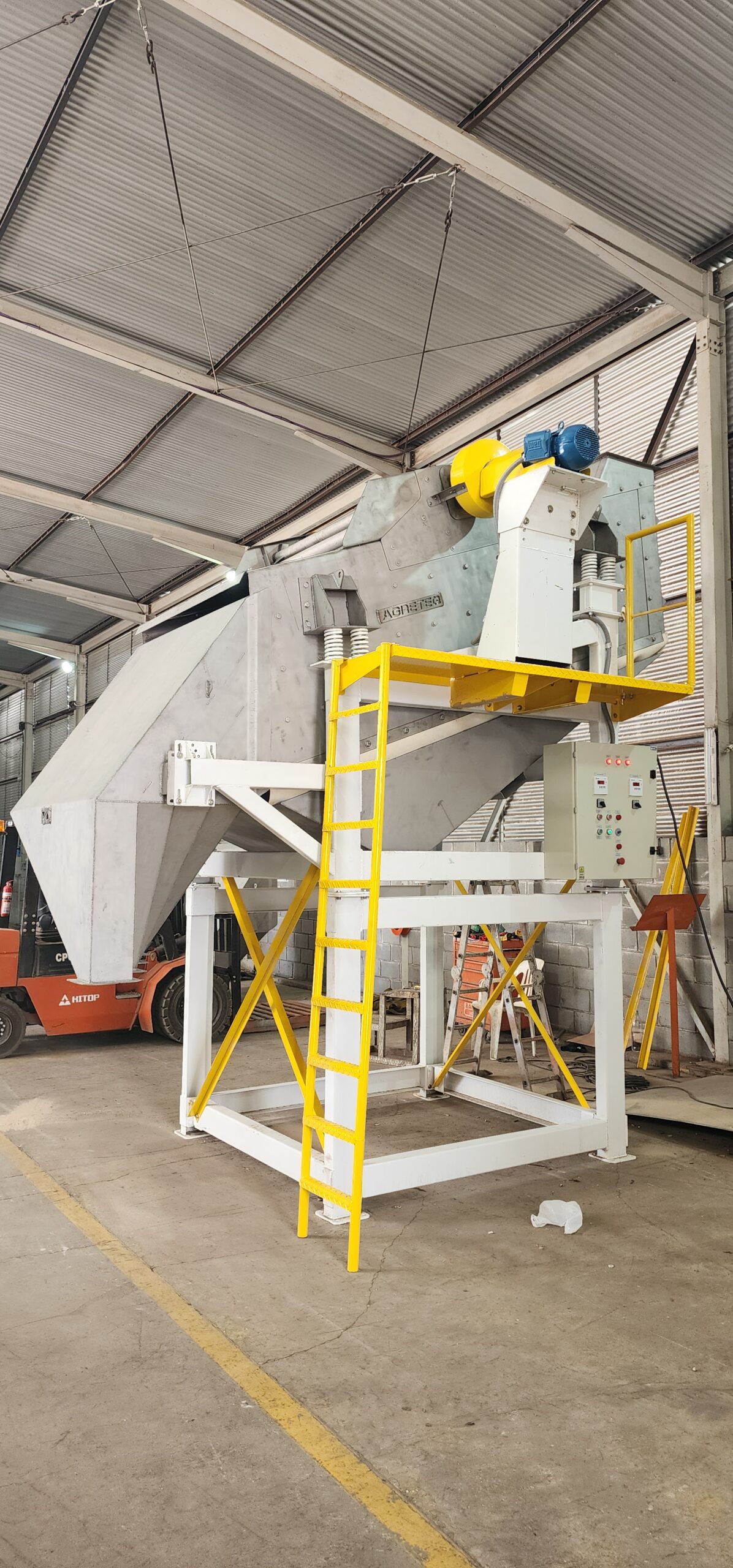

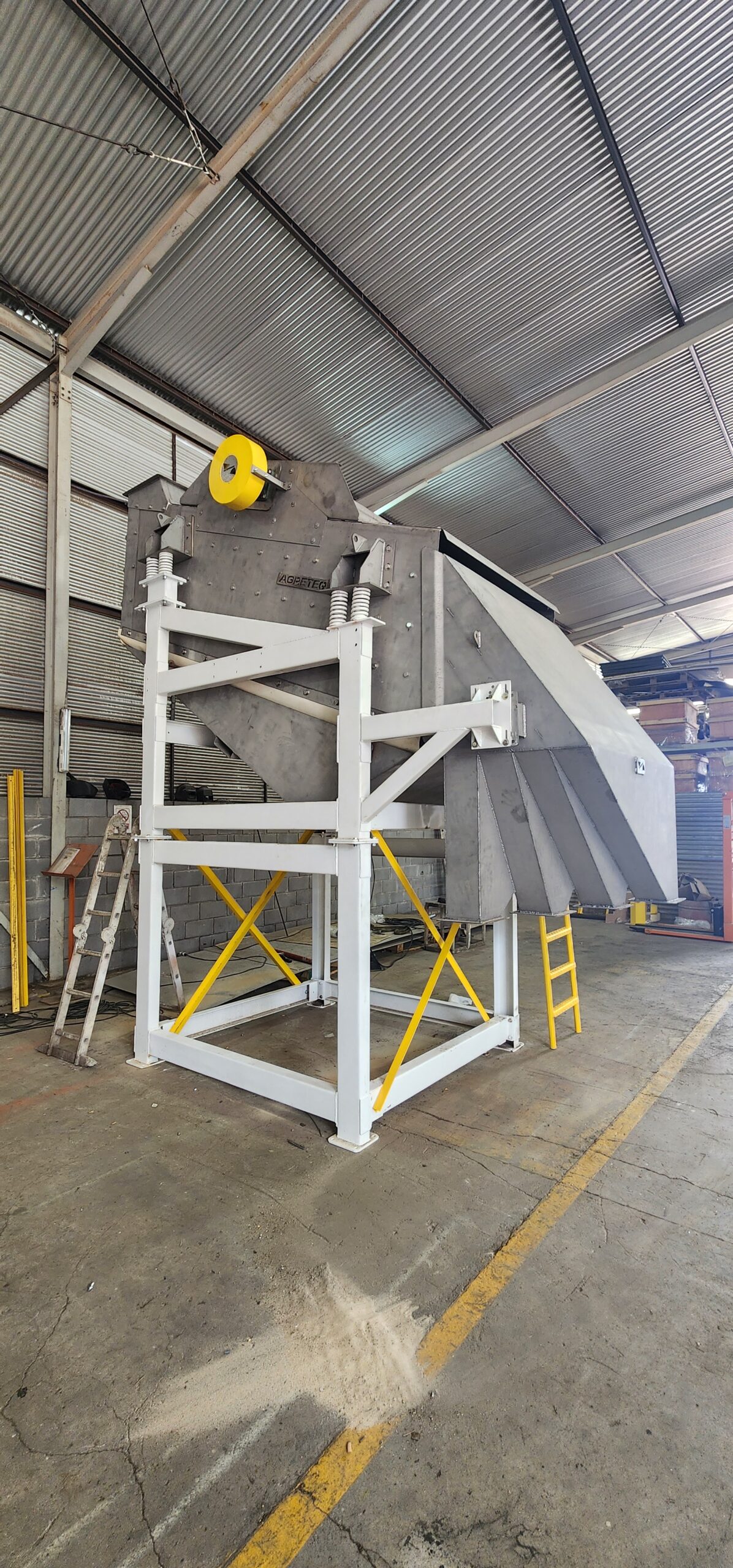

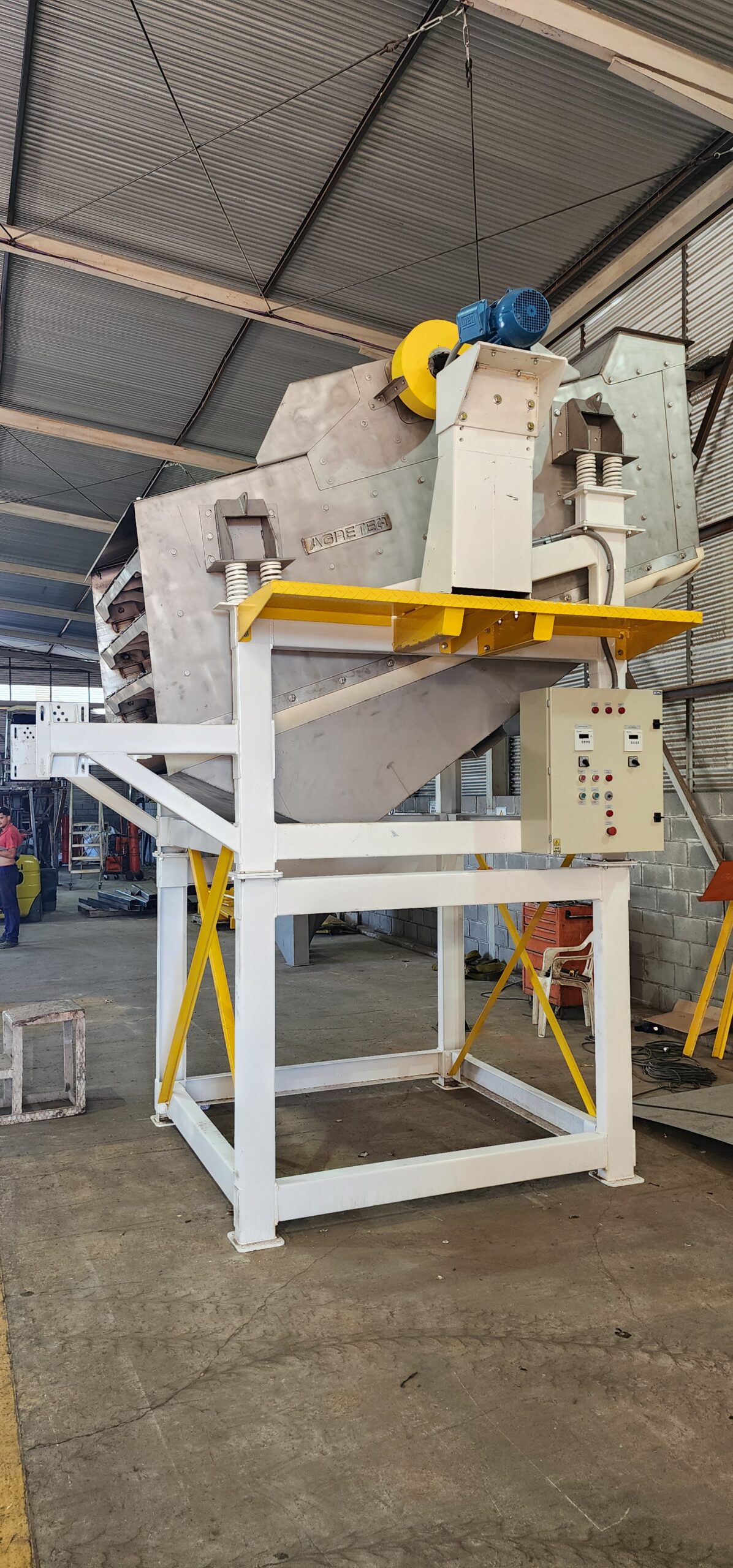

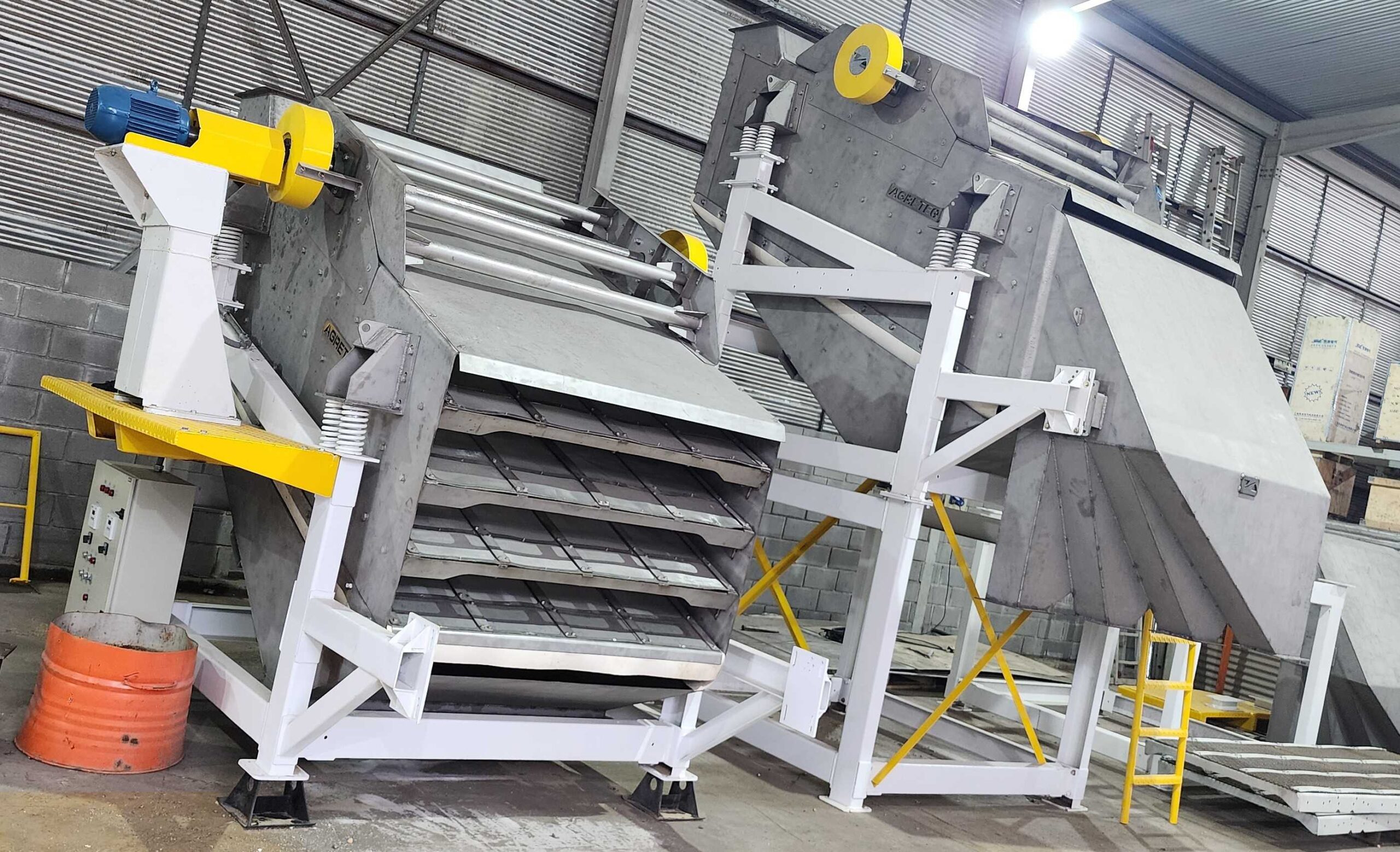

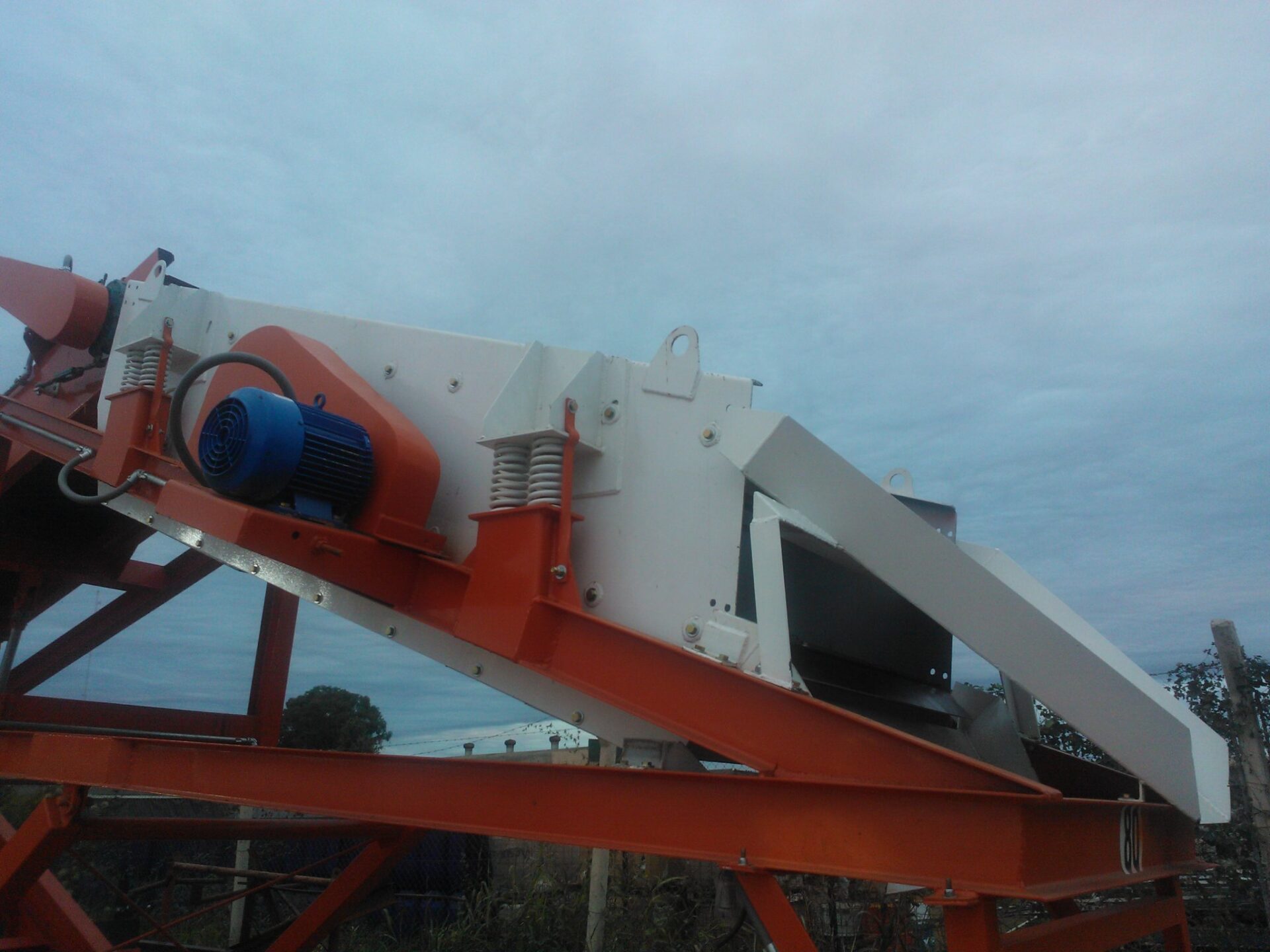

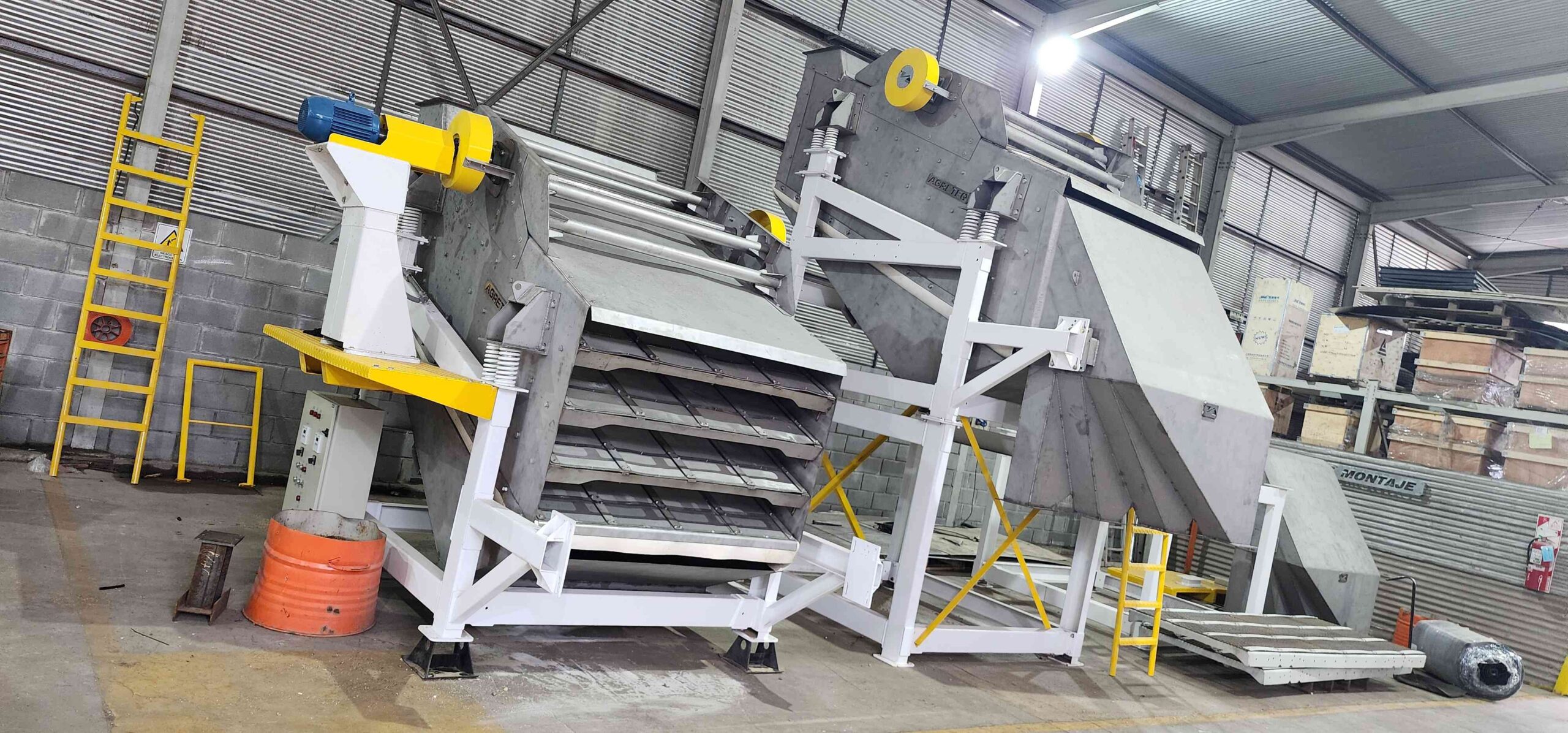

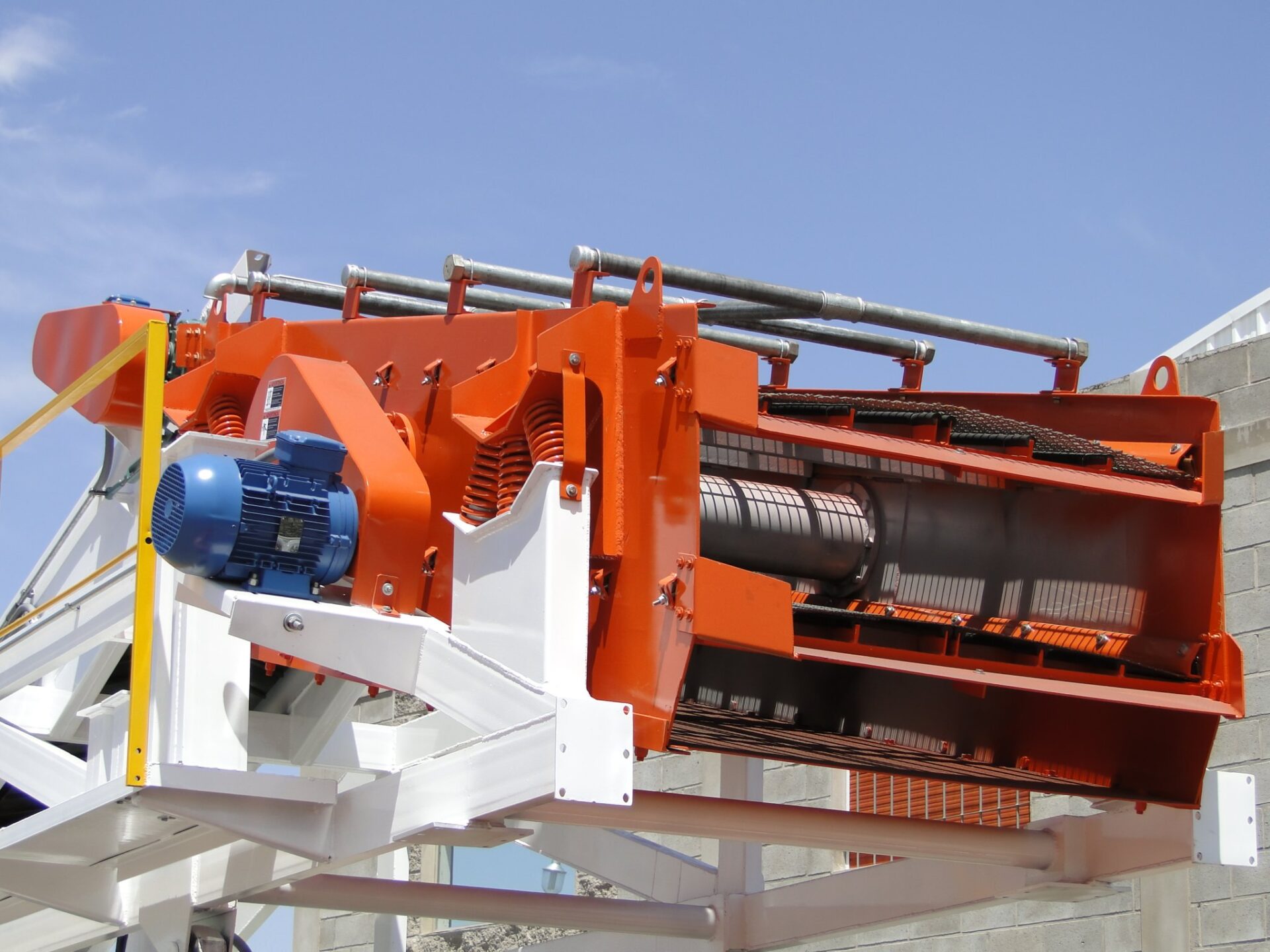

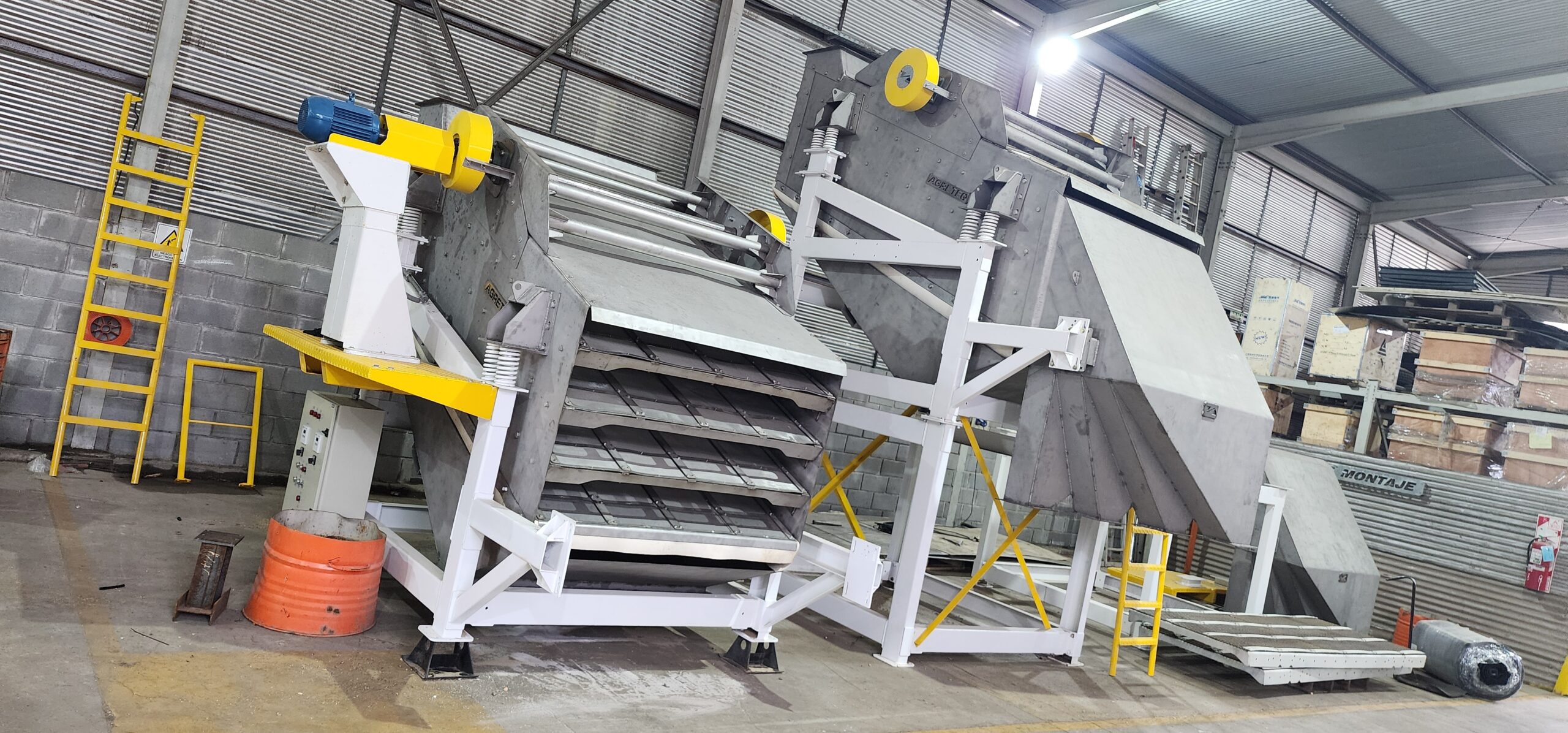

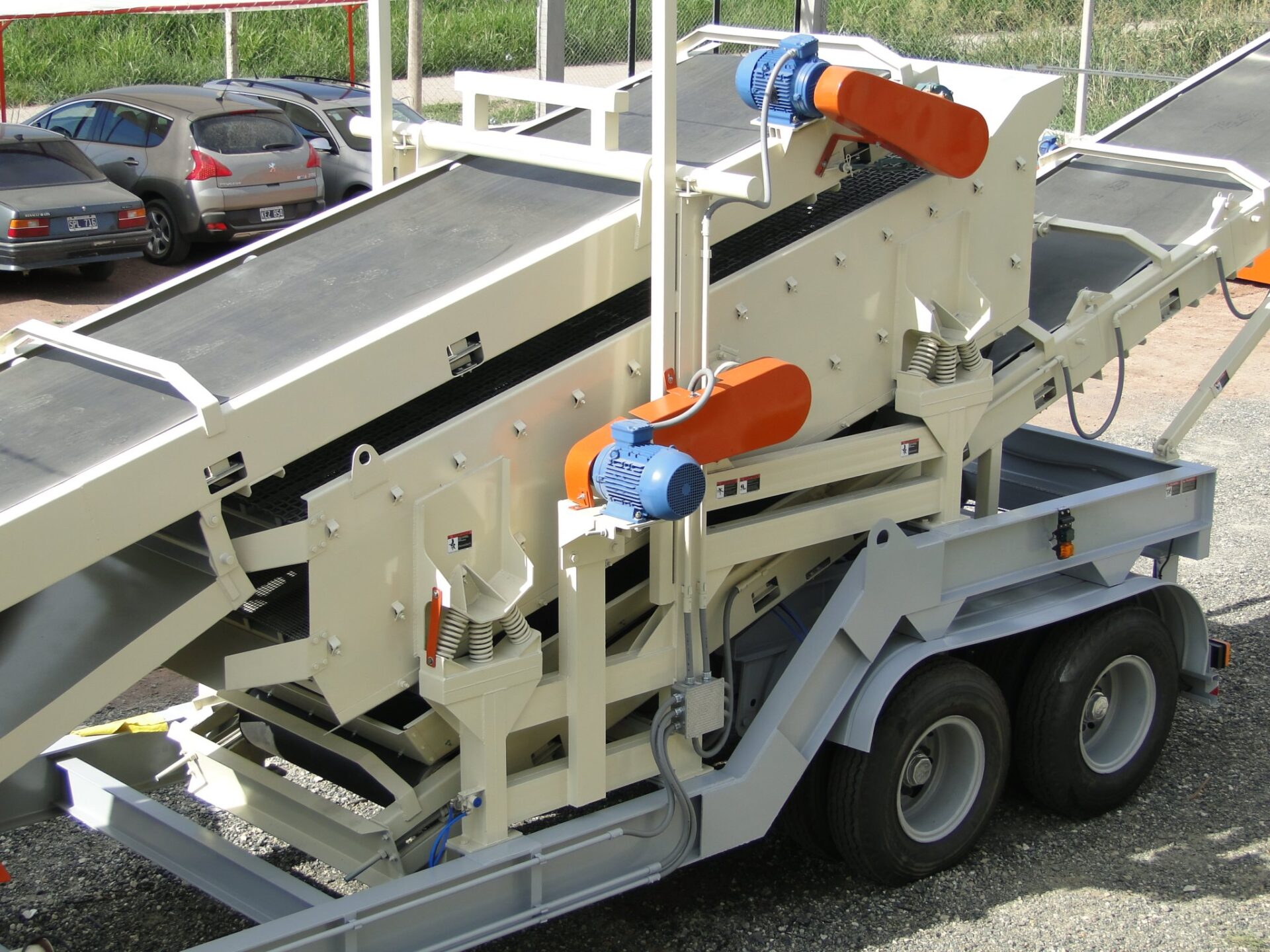

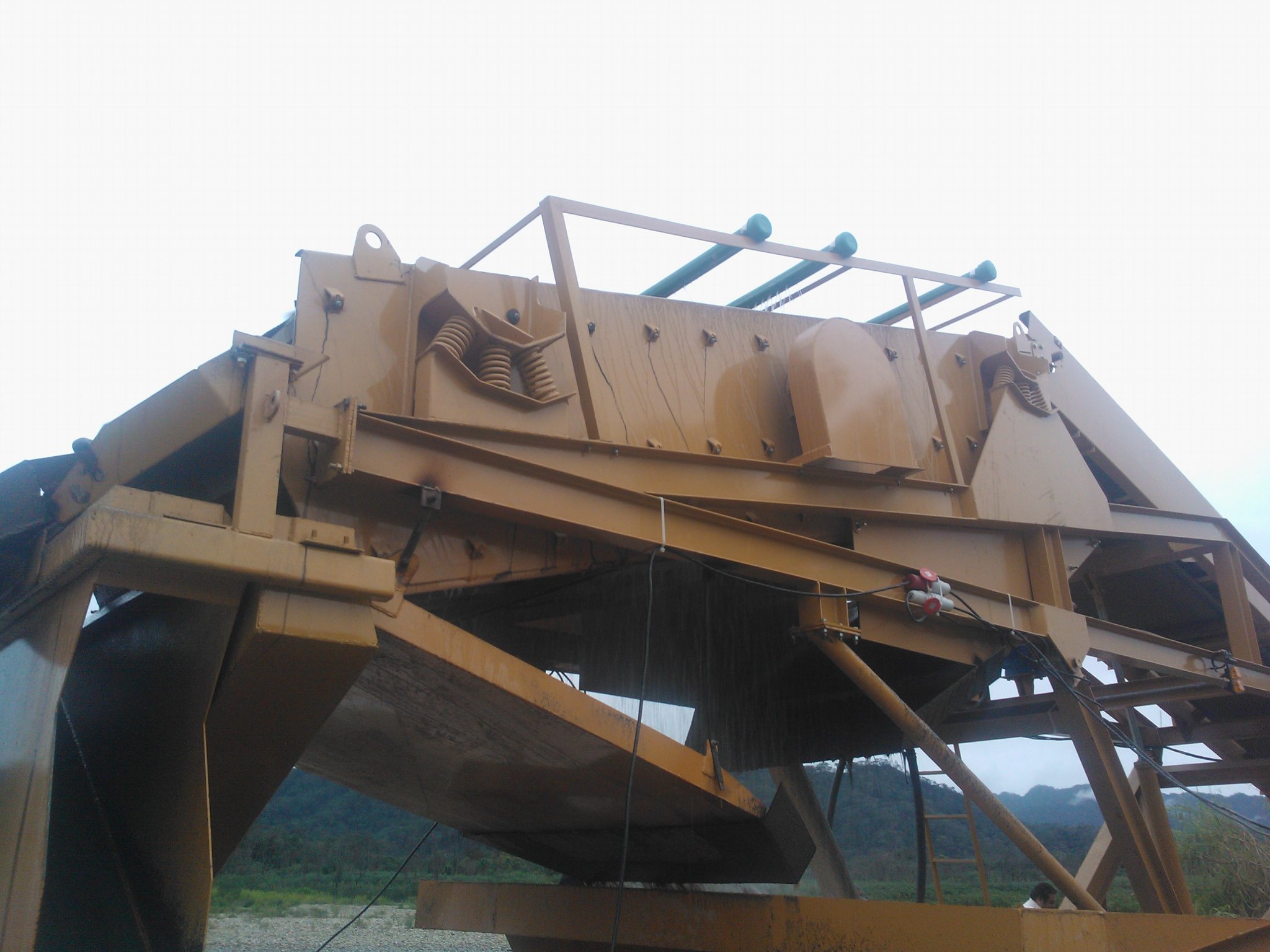

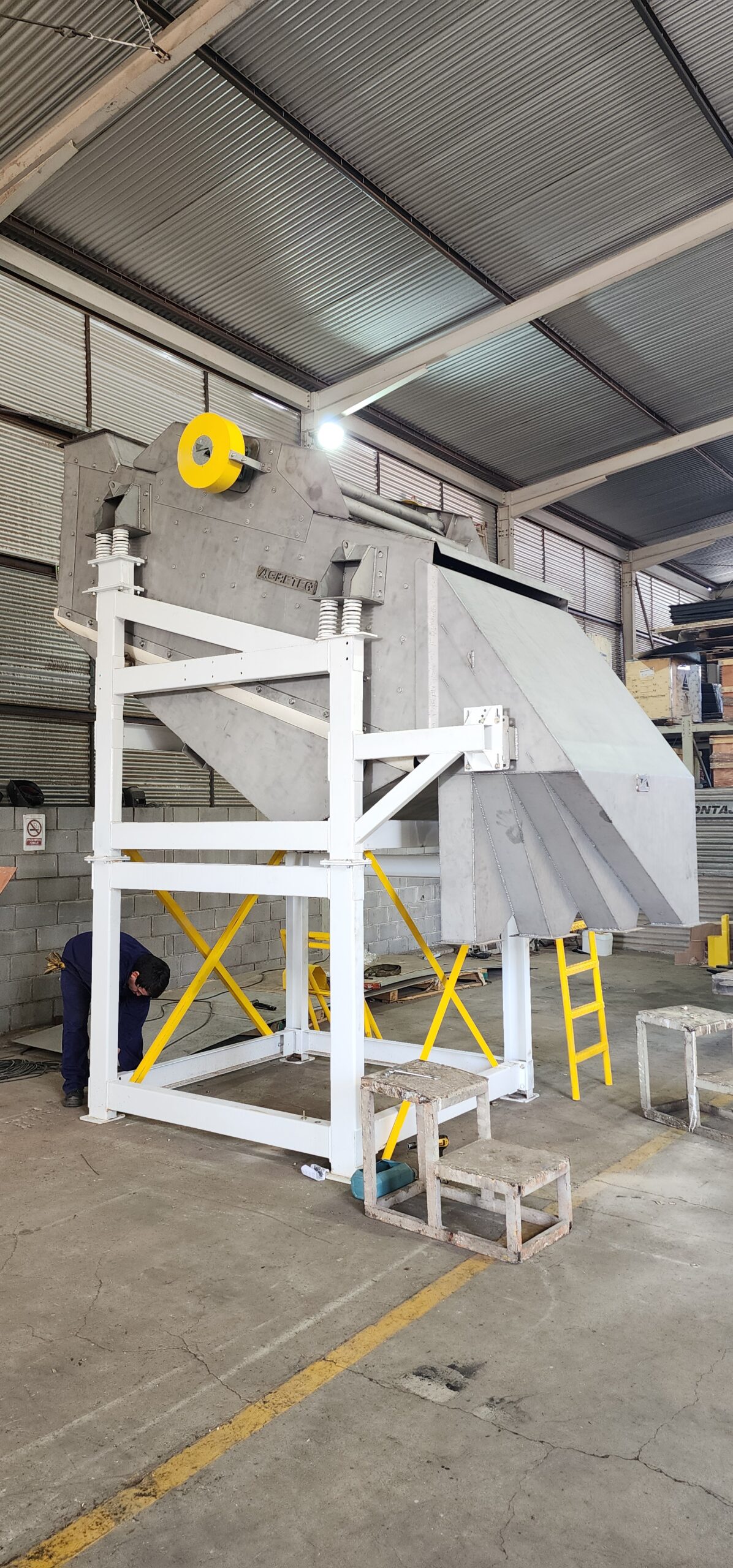

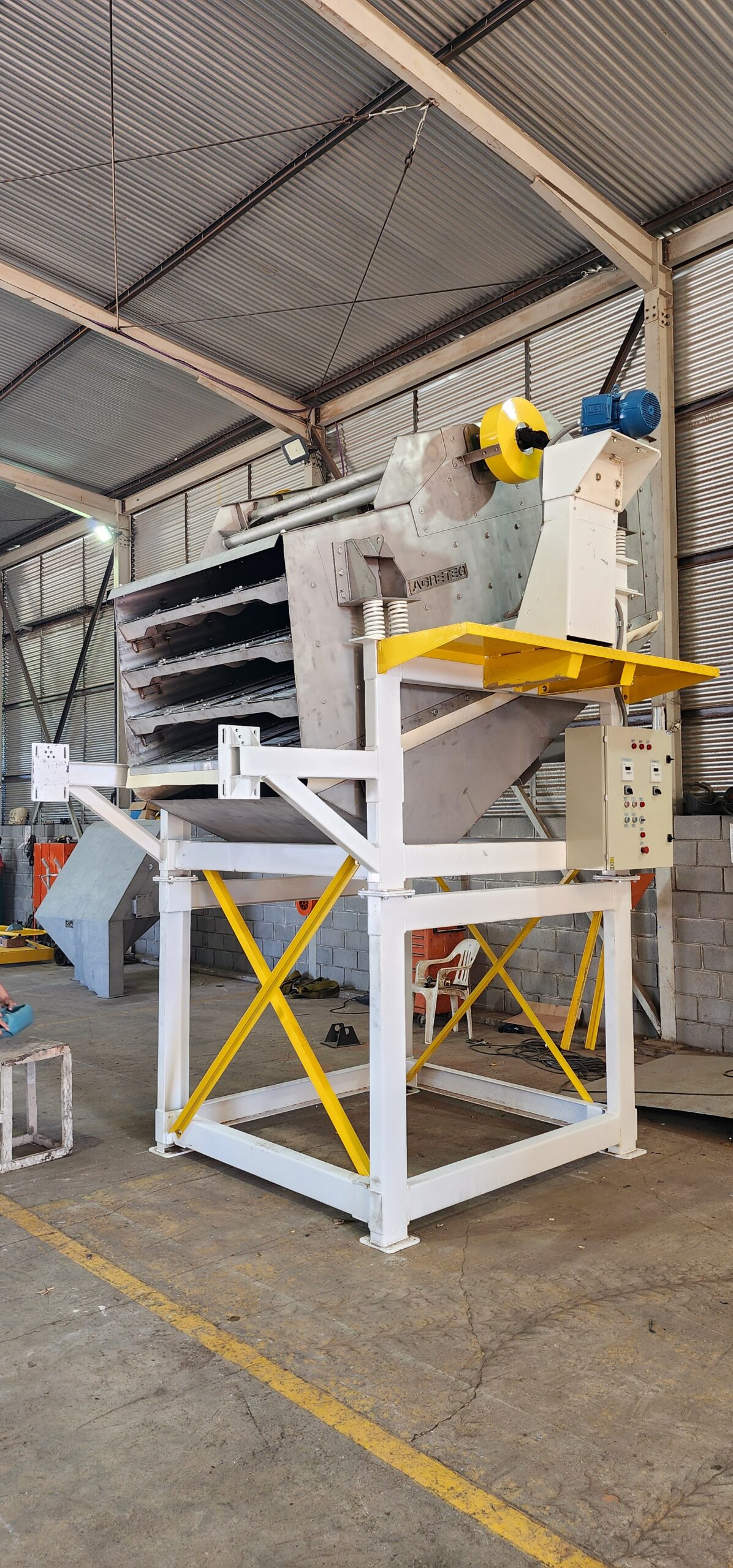

Zarandas Serie ZC

Las Zarandas de Clasificación de la serie ZC son las utilizadas en todos los equipos de clasificación que AGRETEQ ofrece al mercado. En todos los casos, los cajones están construidos en chapa de acero de 4 a 10 mm, montados sobre grupos de resortes especialmente dispuestos para maximizar la acción de selección. Frecuencias y amplitudes variables en función a cada aplicación.

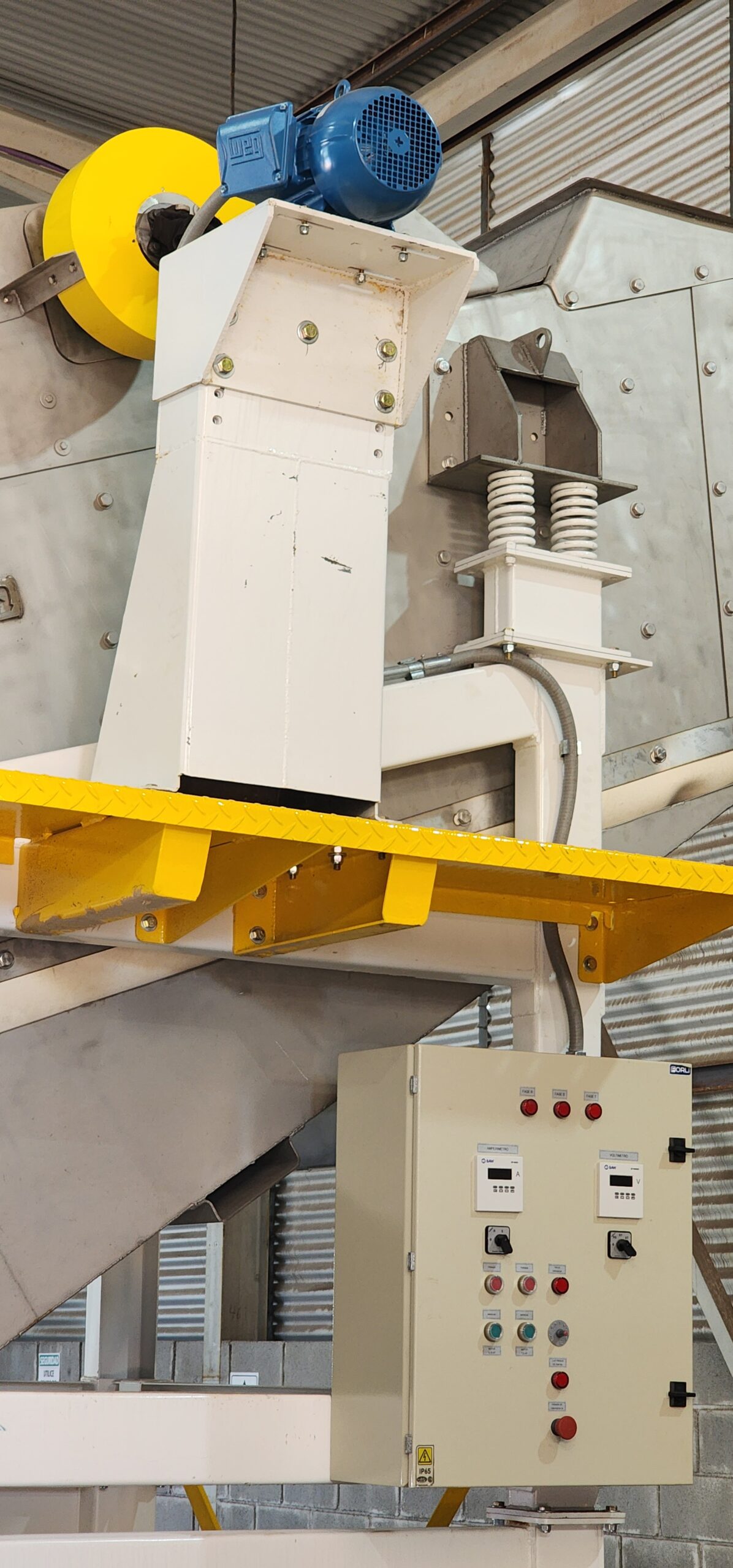

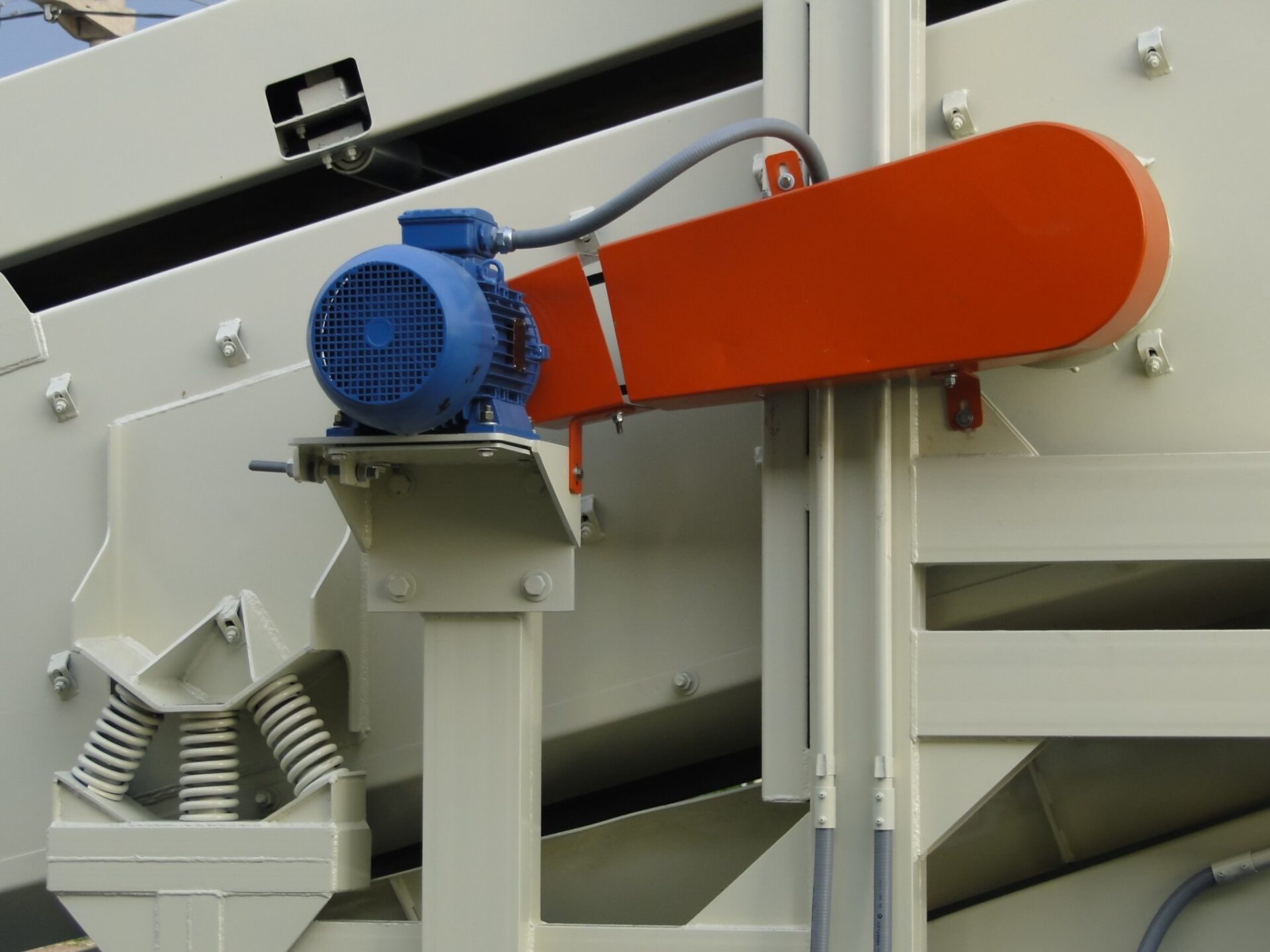

ACCIONAMIENTO

Motores eléctricos de 5,5 CV a 15 CV de potencia (en función al tamaño de la zaranda y los materiales a clasificar) a 1400 RPM. Tensión trifásica de 380 V a 50 Hz en montaje standard. Otras frecuencias y otros voltajes disponibles en función del mercado de destino.

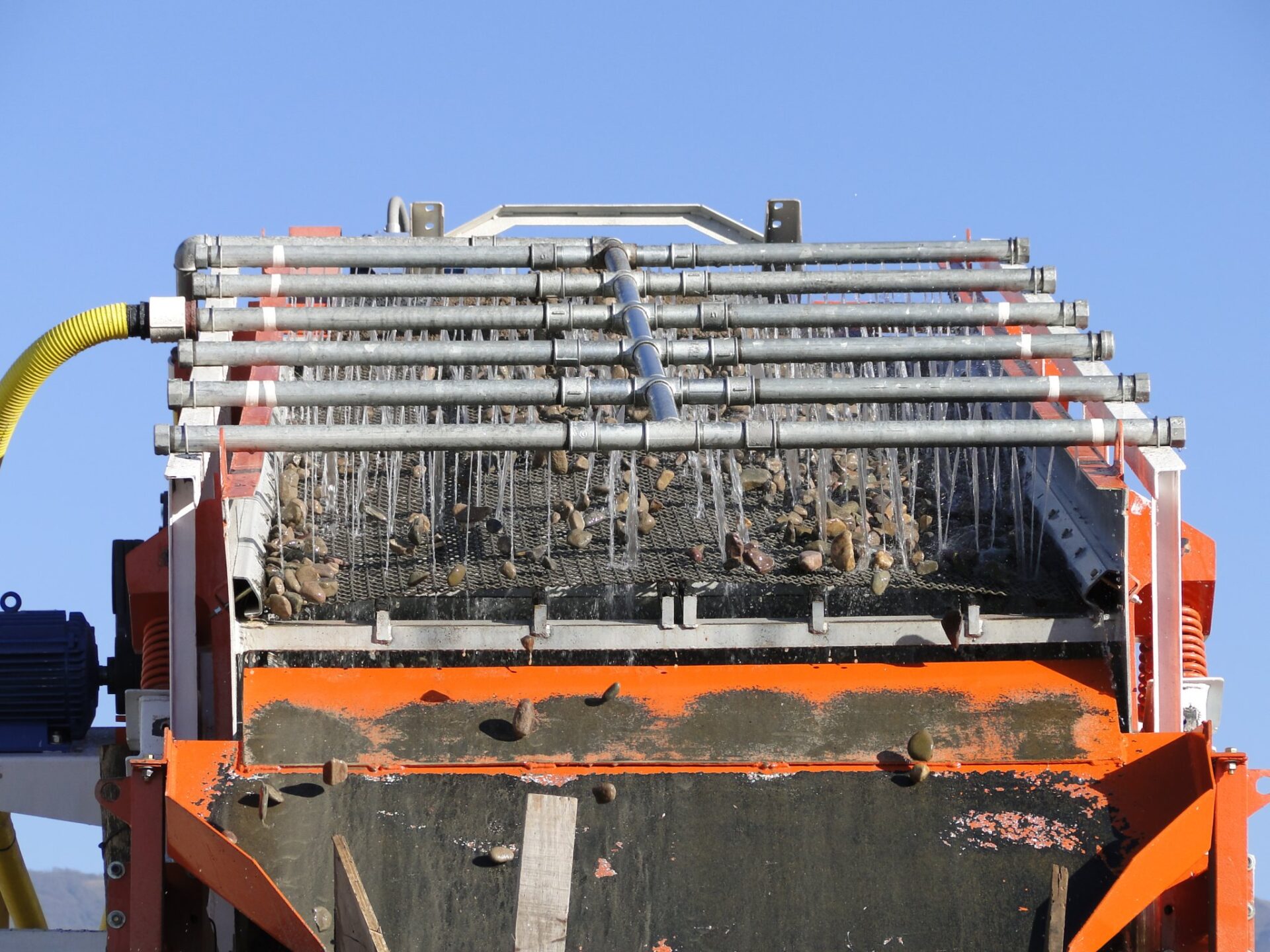

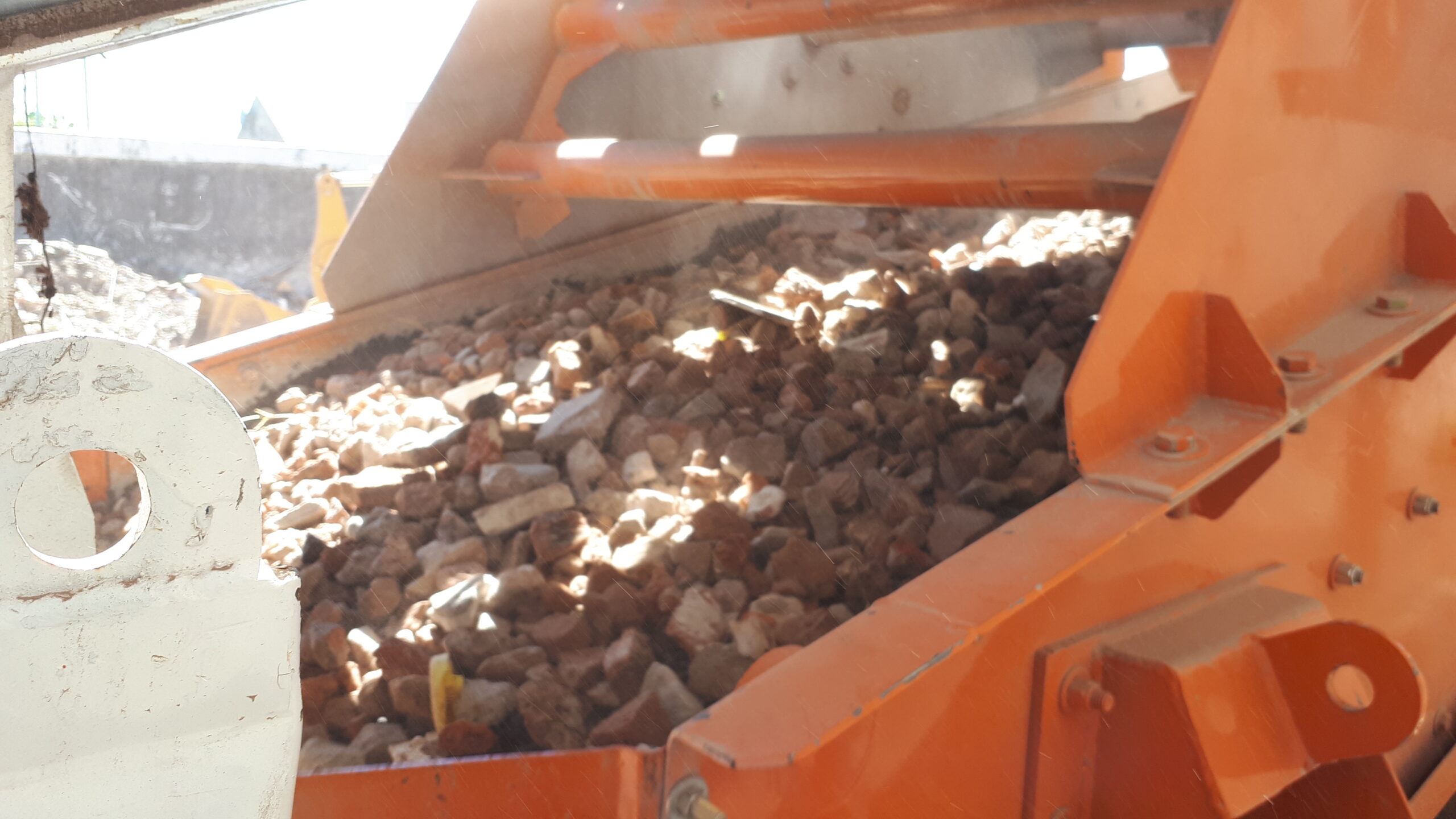

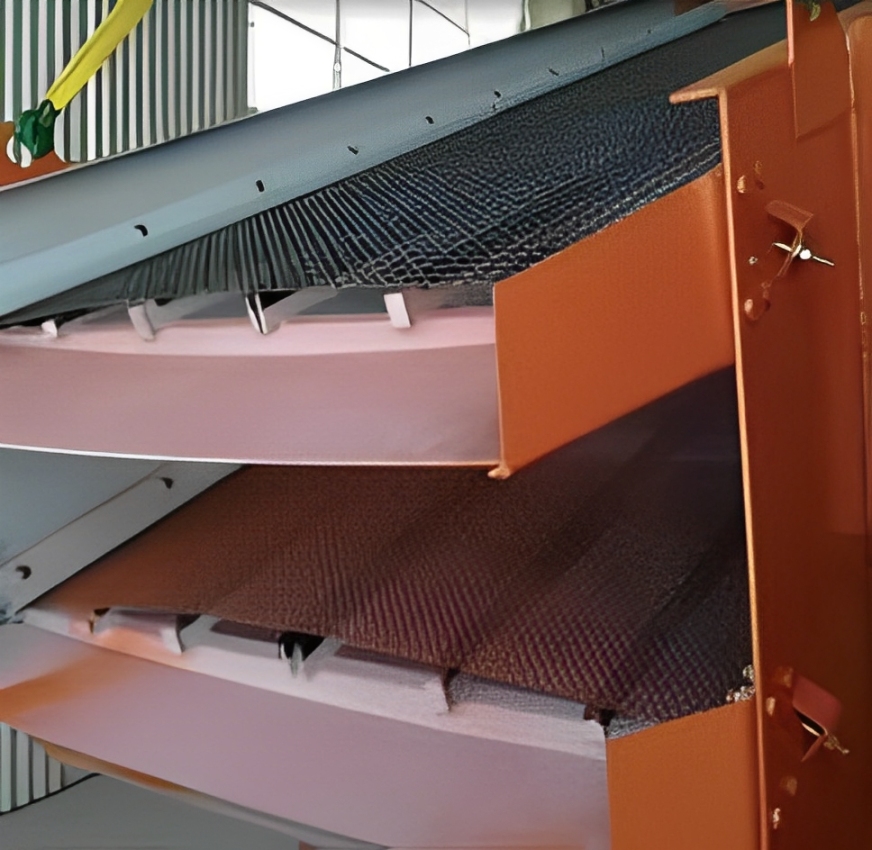

MALLAS METÁLICAS DE CLASIFICACIÓN

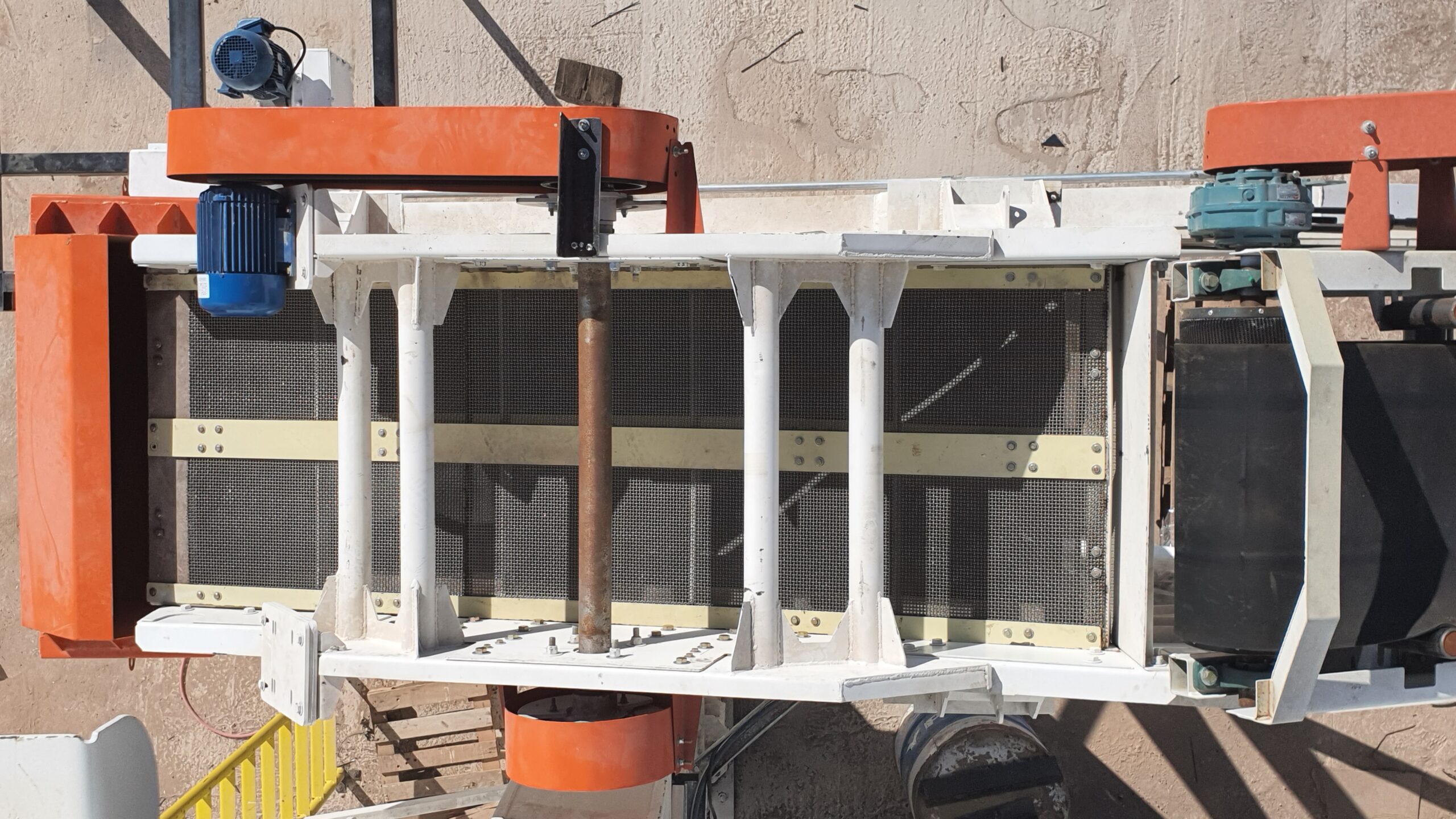

Mallas metálicas de diversos pasos (0-6 mm, 6-12 mm, 12-19 mm, 19-25 mm) combinados en hasta 3 niveles en función a la granulometría del material a separar. Pisos apoyados sobre listones de goma, montados con una ligera curvatura convexa que optimiza el uso de la superficie de clasificación.












APOYOS DEL CAJÓN

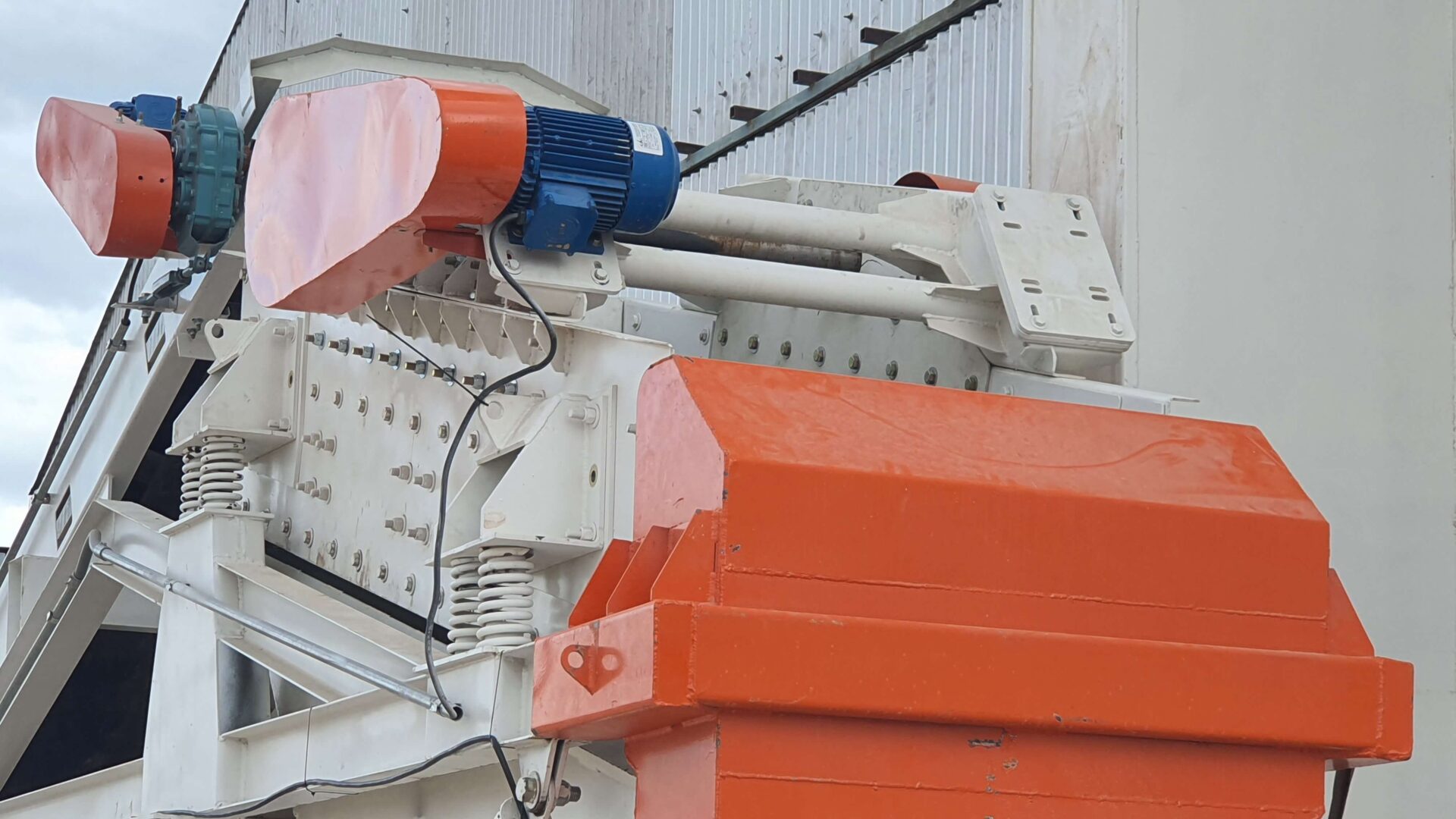

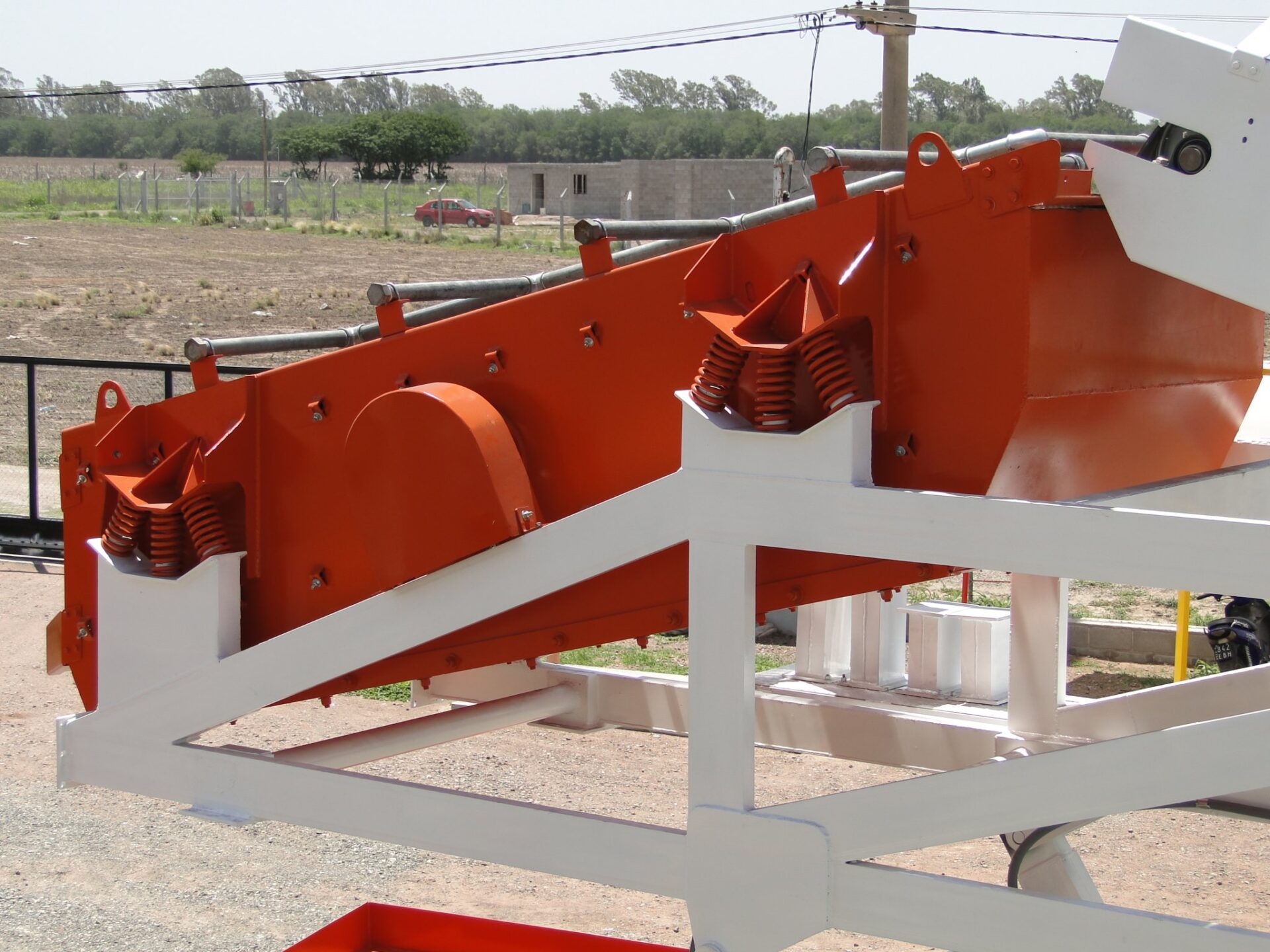

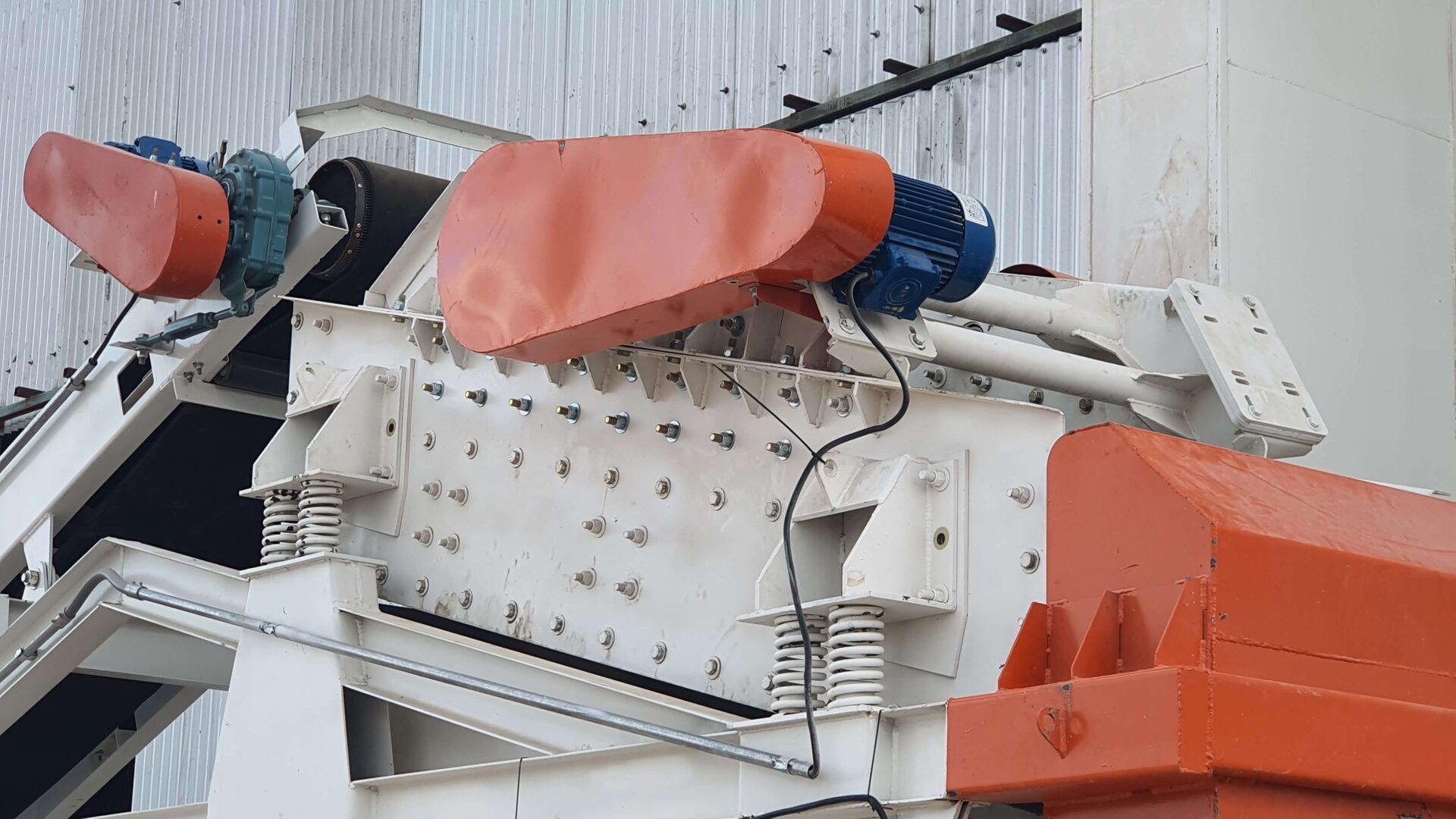

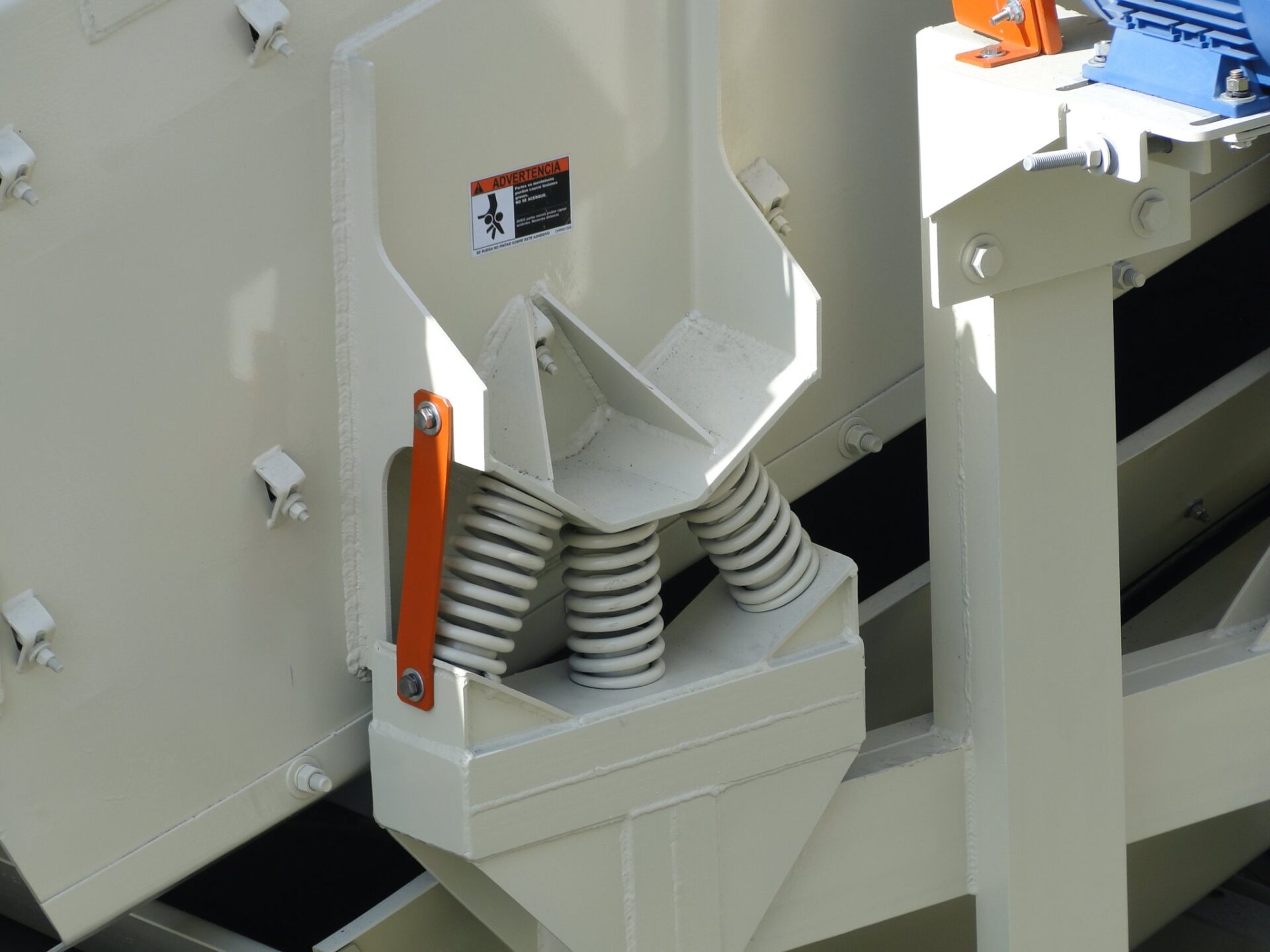

Los cajones de las zarandas de la serie ZC están apoyados sobre cuatro grupos de resortes colocados a 30° respecto a la vertical. Esta disposición permite obtener regímenes de trabajo más serenos así como una mejor aplicación de las vibraciones en el proceso de clasificación.












CONTRAPESOS DE VIBRACIÓN

Eje central montado sobre rodamientos con rótulas para vibración, y contrapesos excéntricos intercambiables en función al material a clasificar.

Limpiadores Serie SF Ancho (mm) Largo (mts) Accionamiento Pisos y Mallas Capacidad (Tn/h) (*)
SF 100 600 mm 1.20 mts Motovibrador VM 200/3 1 Piso, mallas hasta 6 mm Hasta 15 Tn/h
SF 200 750 mm 1.70 mts Motovibrador VM 500/3 Hasta 30 Tn/h
SF 300 900 mm 2.50 mts 2 x Motovibrador VM 800/3 2 Pisos, mallas hasta 6 mm Hasta 60 Tn/h
Zaranda Serie ZC (*) Ancho (mm) Largo (mts) Estructura Accionamiento Cant. de Pisos (**) Capacidad (Tn/h) (***)
ZC 1030 1000 mm 3.00 mts Laterales de Chapa plegada y soldada; Pisos soporte modulares; Conjunto 100% Abulonado Motor 4 CV a 1400 RPM Hasta 3 Pisos Hasta 50 Tn/h
ZC 1230 1200 mm 2 x Motor 4 CV a 1400 RPM Hasta 60 Tn/h
ZC 1530 1500 mm Hasta 4 Pisos Hasta 80 Tn/h
ZC 1540 4.00 mts Laterales y Pisos de chapa plegada y soldada; Conjunto 100% Soldado Motor 12,5 CV a 1400 RPM Hasta 3 Pisos Hasta 120 Tn/h

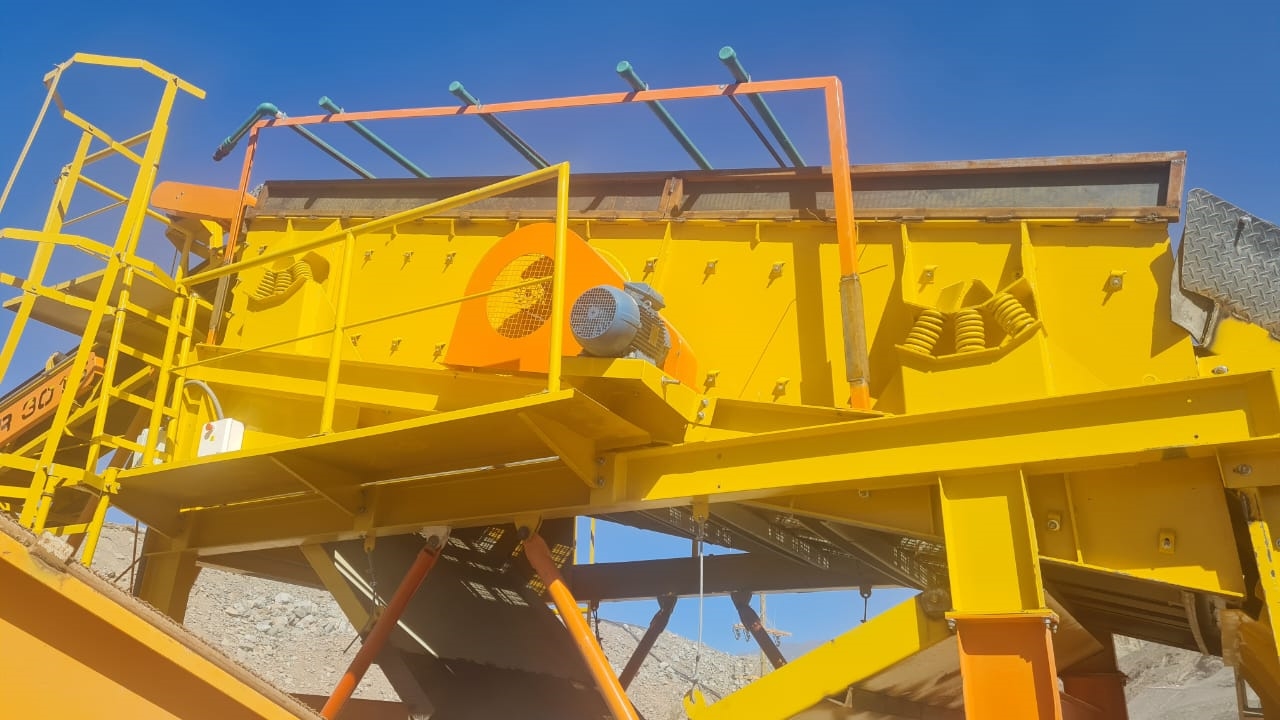

ZC 1850 1800 mm 5.00 mts Motor 20 CV a 1400 RPM Hasta 250 Tn/h
ZC 2260 2200 mm 6.00 mts 2 x Motor 15 CV a 1400 RPM Hasta 400 Tn/h
(*): Desarrollos especiales de largos y anchos disponiblers según requerimiento
(**): ZC XX30 pueden adaptar pisos adicionales abulonados
(***): Cálculo sobre densidad media de 1200 Kg/m3, en función a los pasos de las mallas instaladas
