Cintas Transportadoras Serie CTR

Las Cintas Transportadoras de la Serie CTR están diseñadas en su desarrollo e ingeniería para poder montarse rápidamente, sin costos adicionales de uso de grúas especiales, y sin horas de mano de obra excesivas, ya que las mismas salen totalmente armadas de fábrica (*).
Construidas en diferentes anchos y largos, se ajustan a las más diversas aplicaciones de transporte de materiales a granel.

(*): dependiendo de la longitud final de la cinta

DESCRIPCIÓN

TRANSMISIÓN

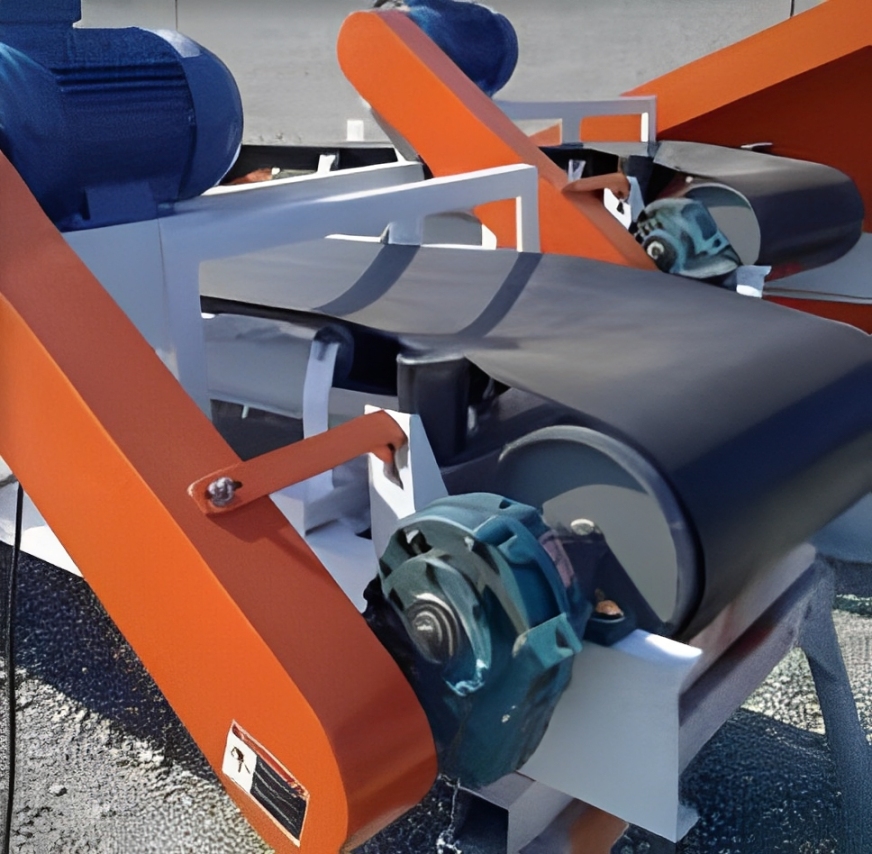

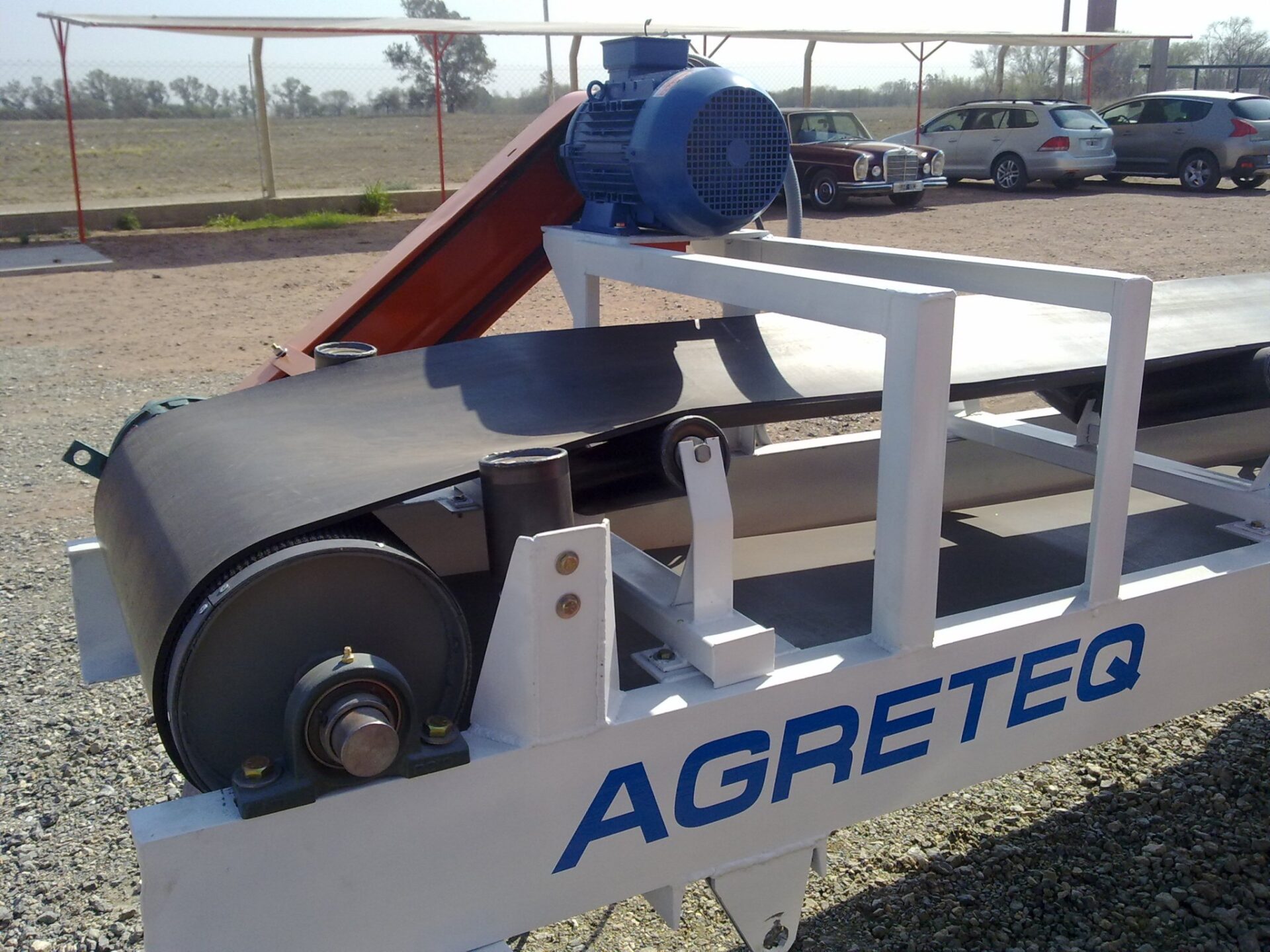

Las Cintas Transportadoras de la Serie CTR están accionadas por un reductor pendular a engranajes, acoplado a motores eléctricos de 7,5 CV a 15 CV de potencia (1400 RPM, 50Hz) mediante correas tipo B, según la capacidad de transporte de cada cinta.El accionamiento de dicho motor se realiza mediante botonera de arranque y parada (Standard) o enclavado al tablero de las plantas clasificadoras ECOCLAS, o ESCORPION250 o ESC 250 MAX. Relación de reducción 1=15 o 1=25 combinada entre par de entrada, reductor y par de salida.

ESTRUCTURA

La estructura de las cintas está construida con perfiles estructurales y chapa de acero conformada, especialmente construidas para servicio medio y pesado. Las mismas pueden ser fijas o con movimiento radial (manual o motorizado) para mayor acopio de material.

BANDA DE GOMA

Las Cintas Transportadoras CTR son provistas con bandas de goma de 8 mm y 2 telas, u 11 mm y 3 telas según aplicación (régimen de uso y aplicación).

SISTEMA DE TRASLACIÓN RADIAL

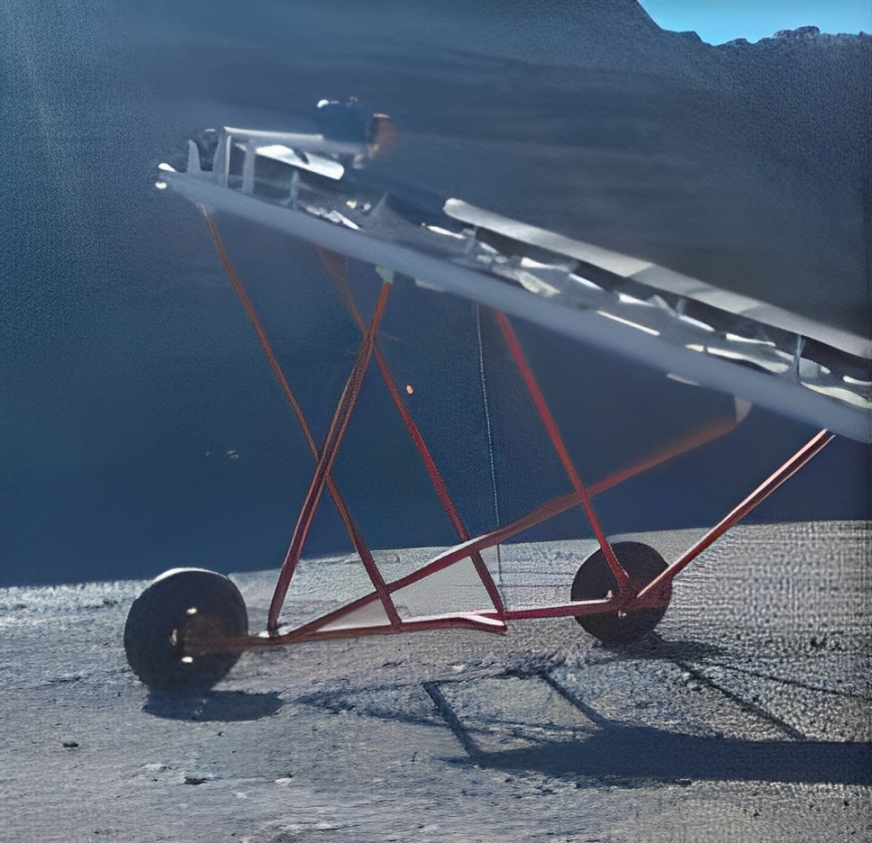

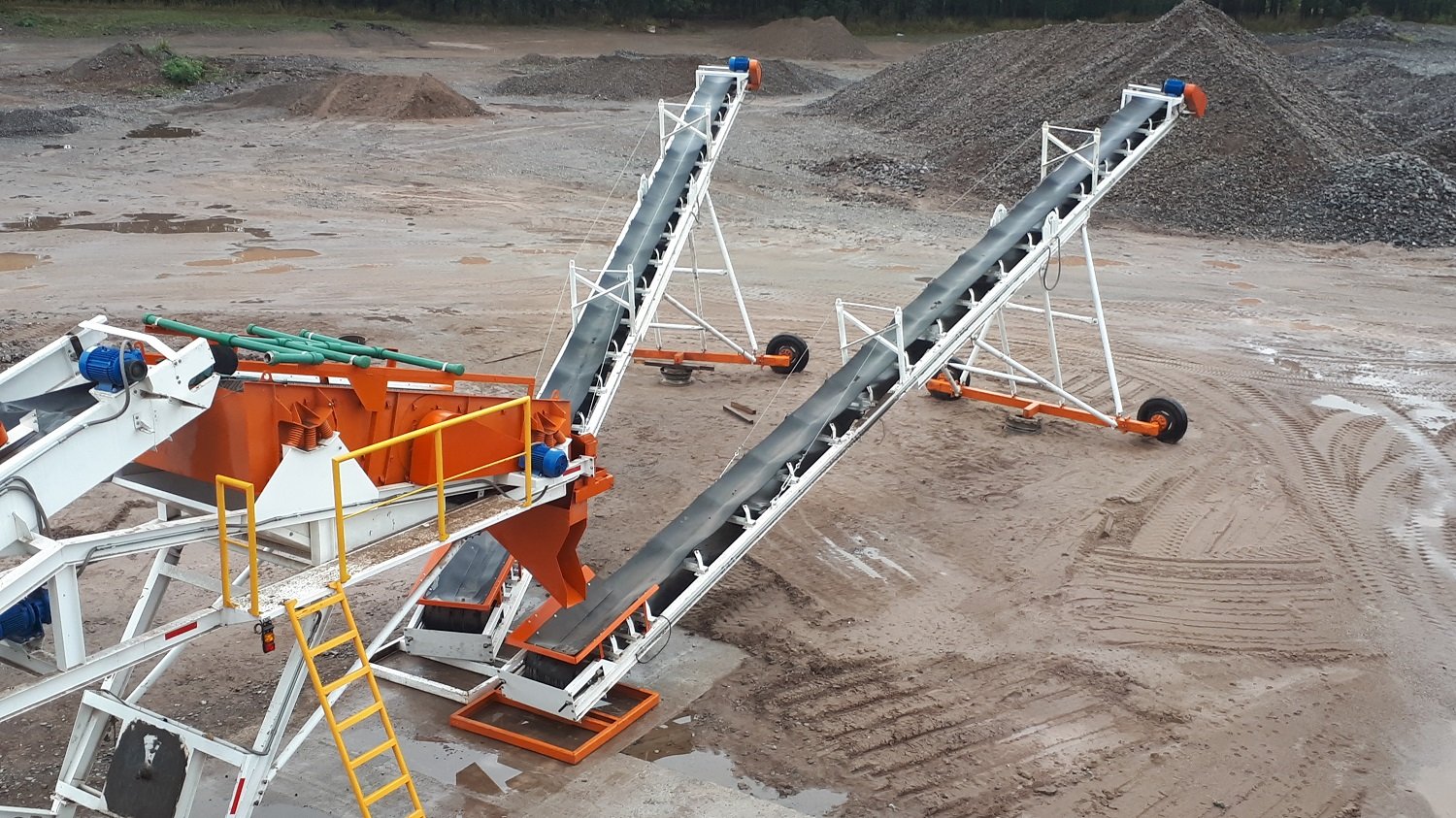

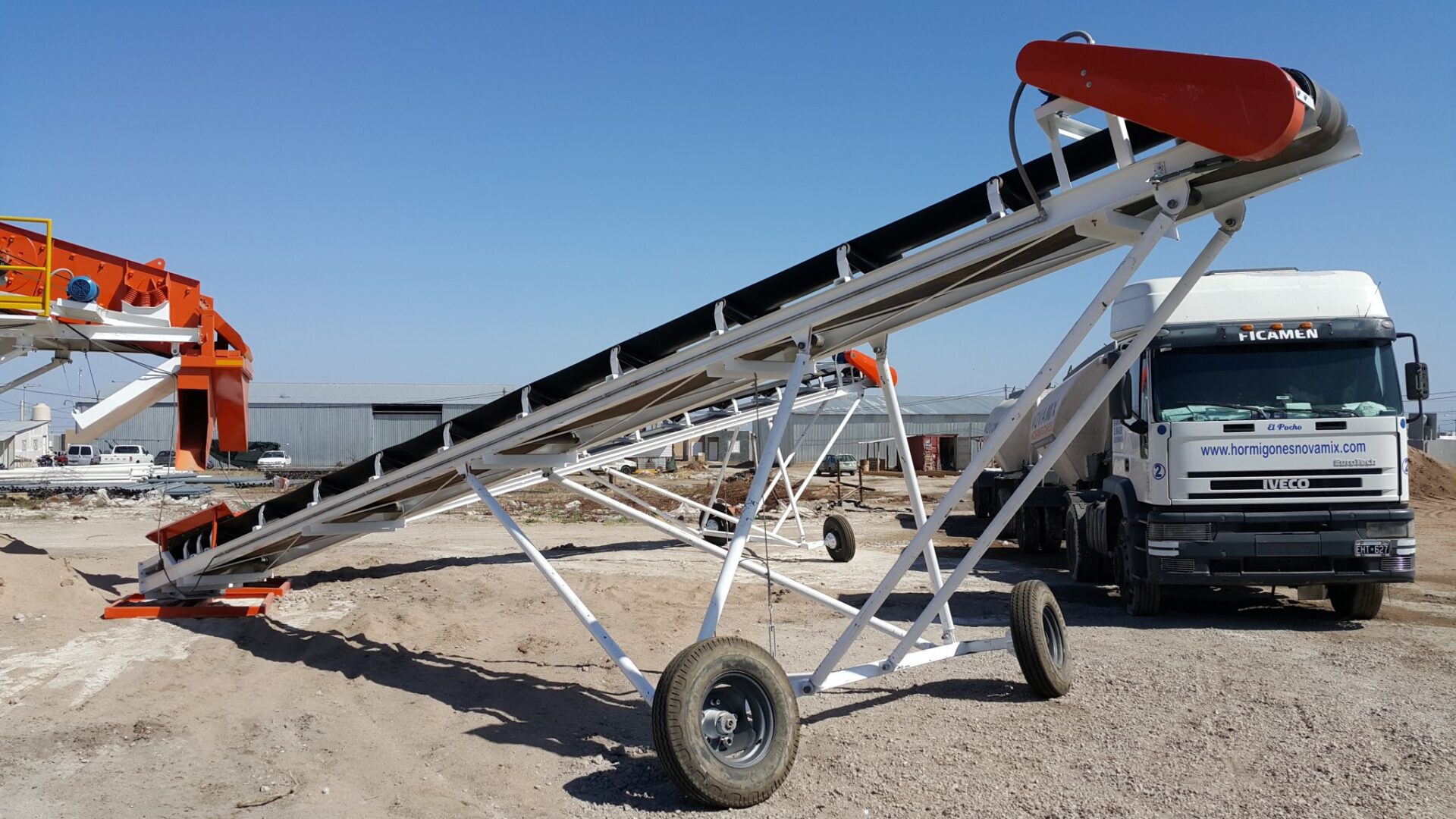

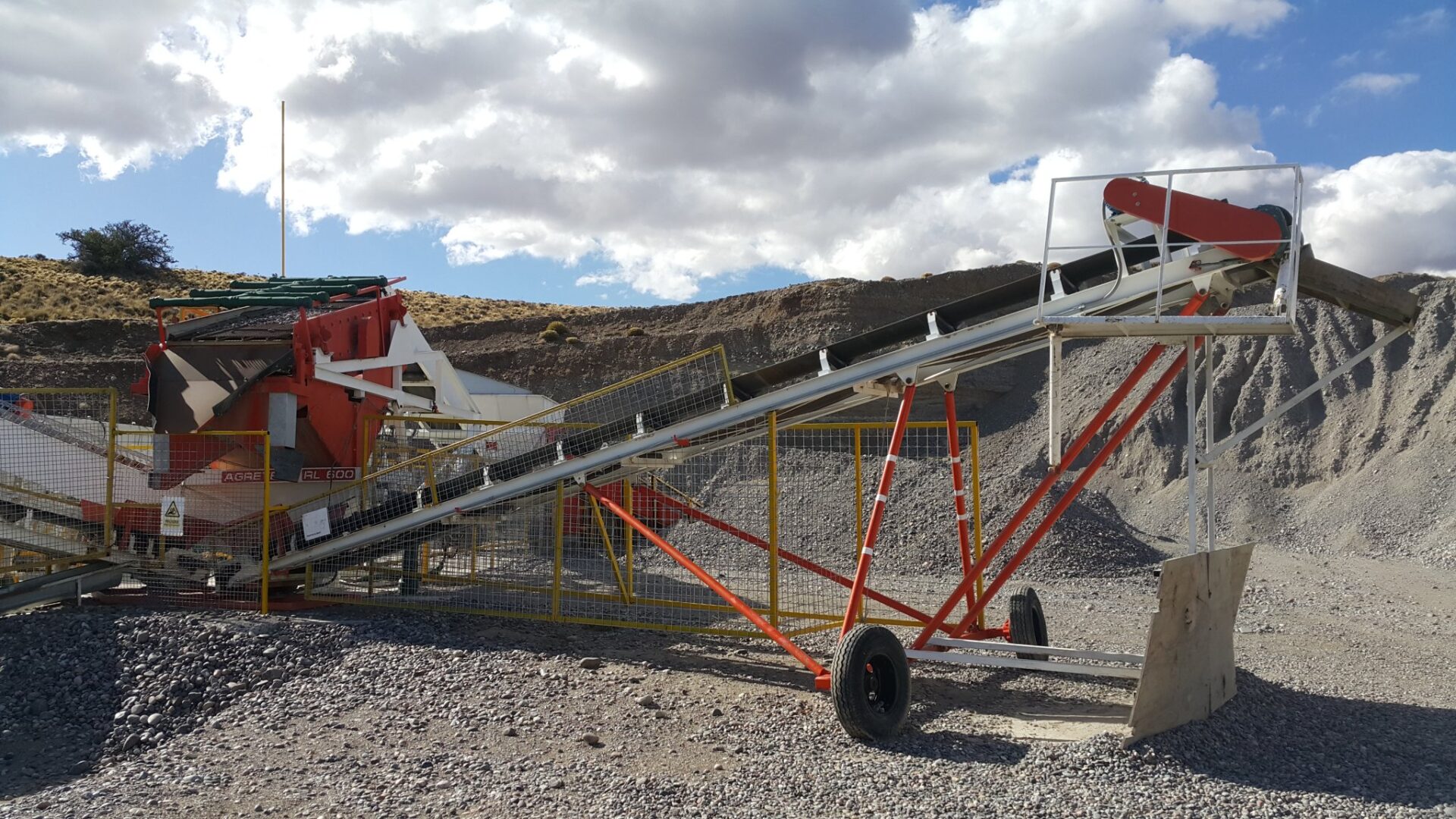

Pata principal construida en perfiles de acero, con 2 neumáticos 7,50 x 16 montados en cada extremo que permiten mover radialmente a la cinta para generar mayores volúmenes de acopio.

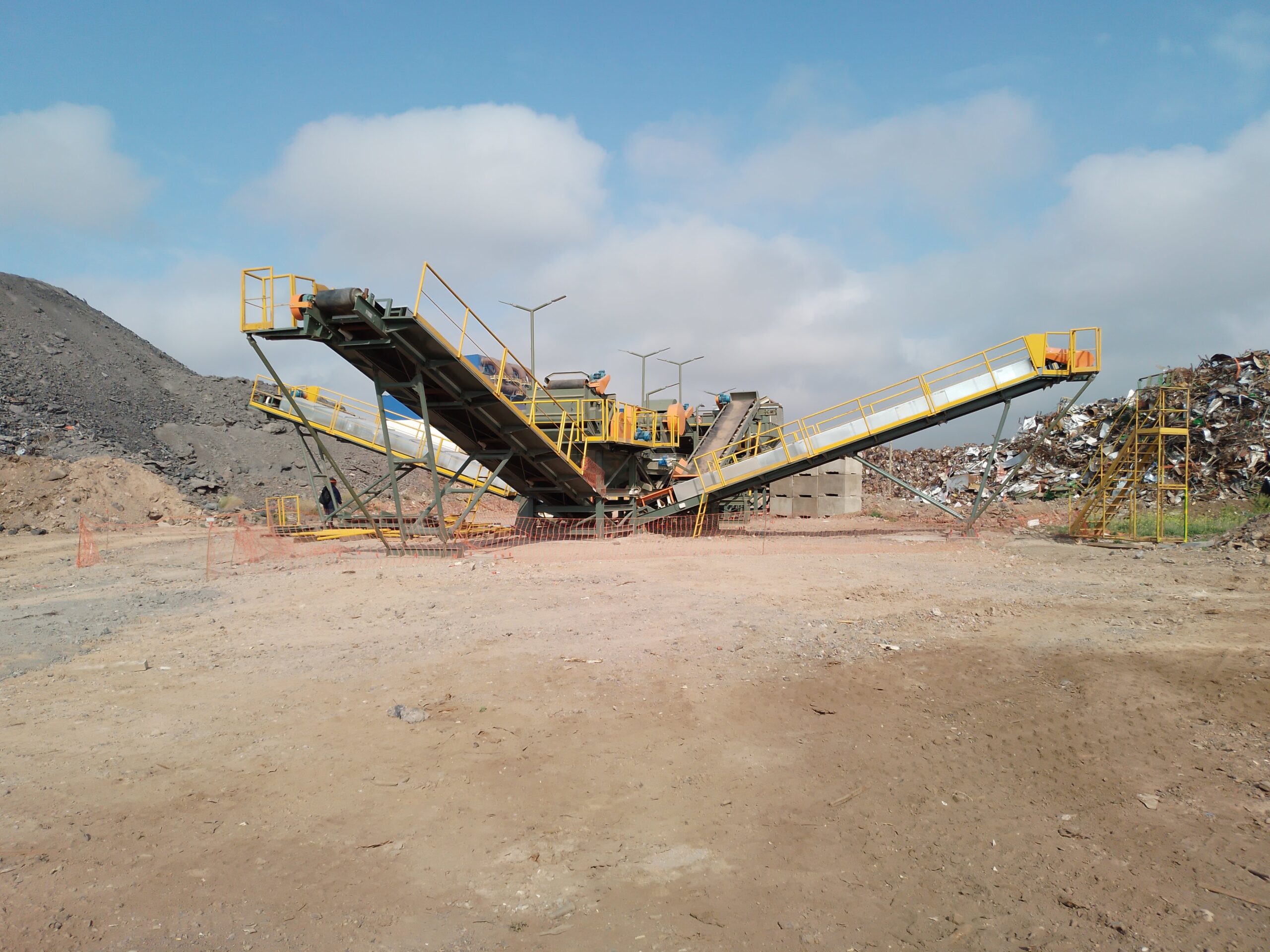

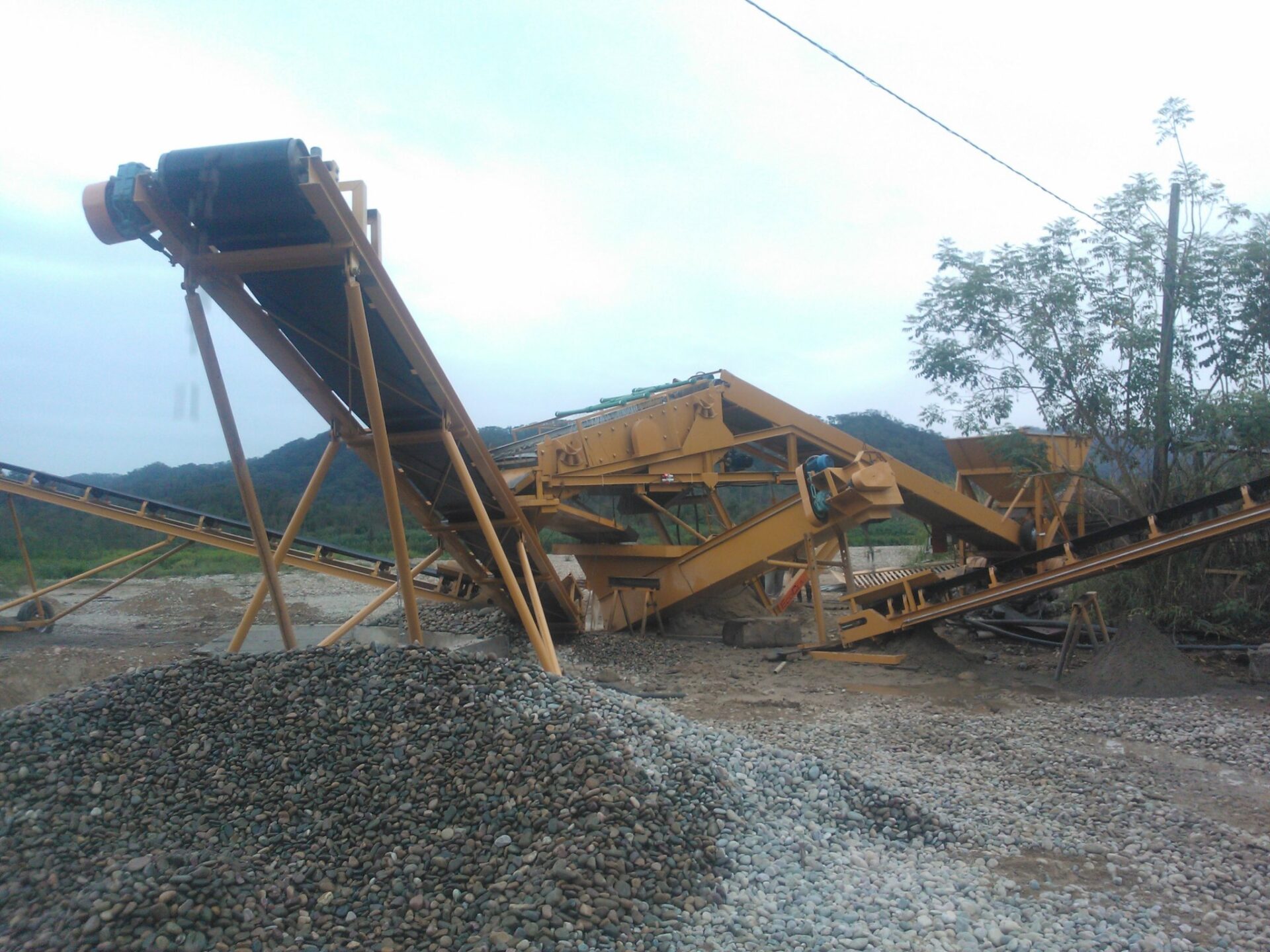

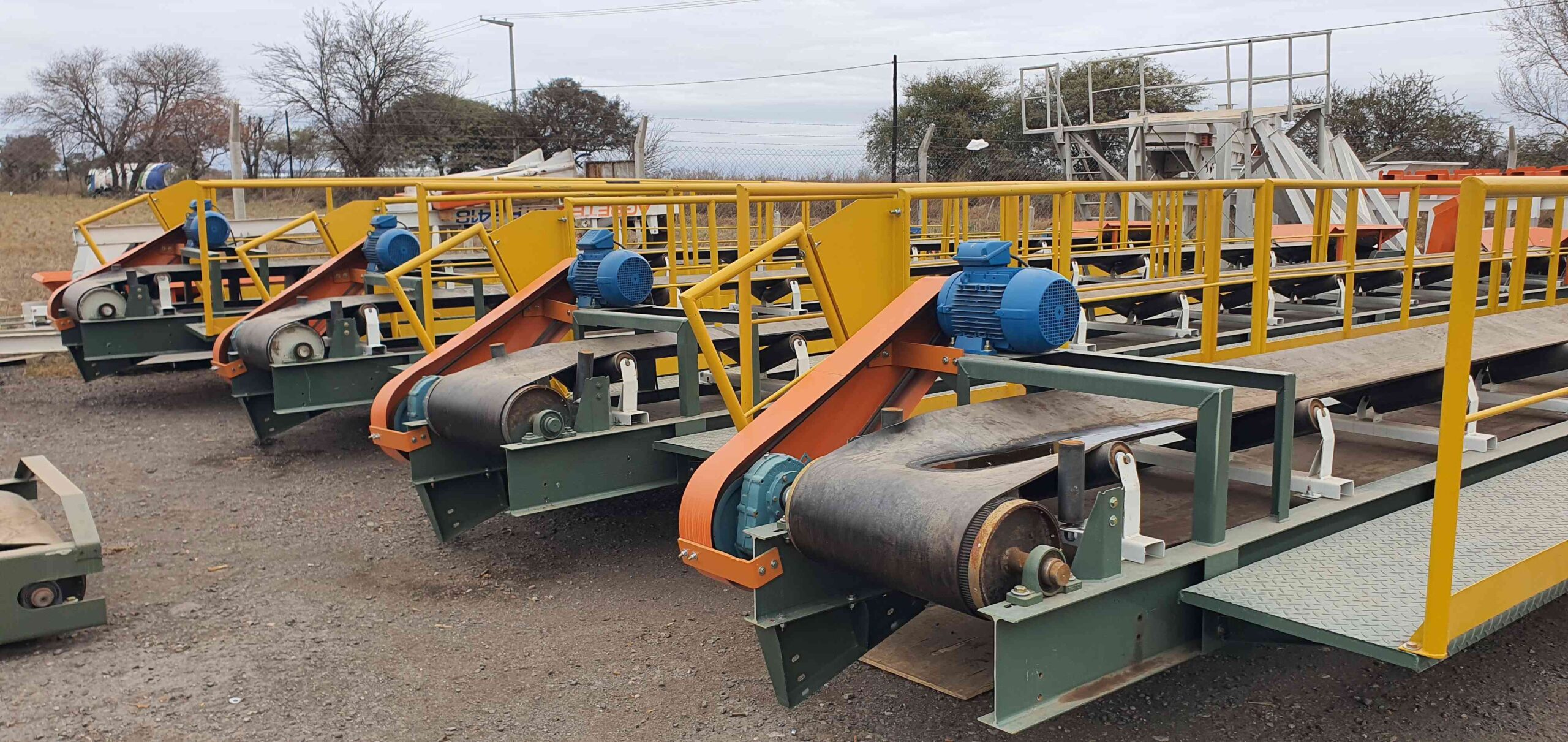

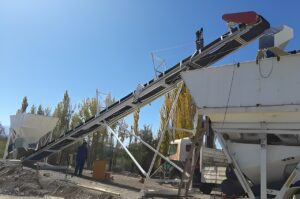

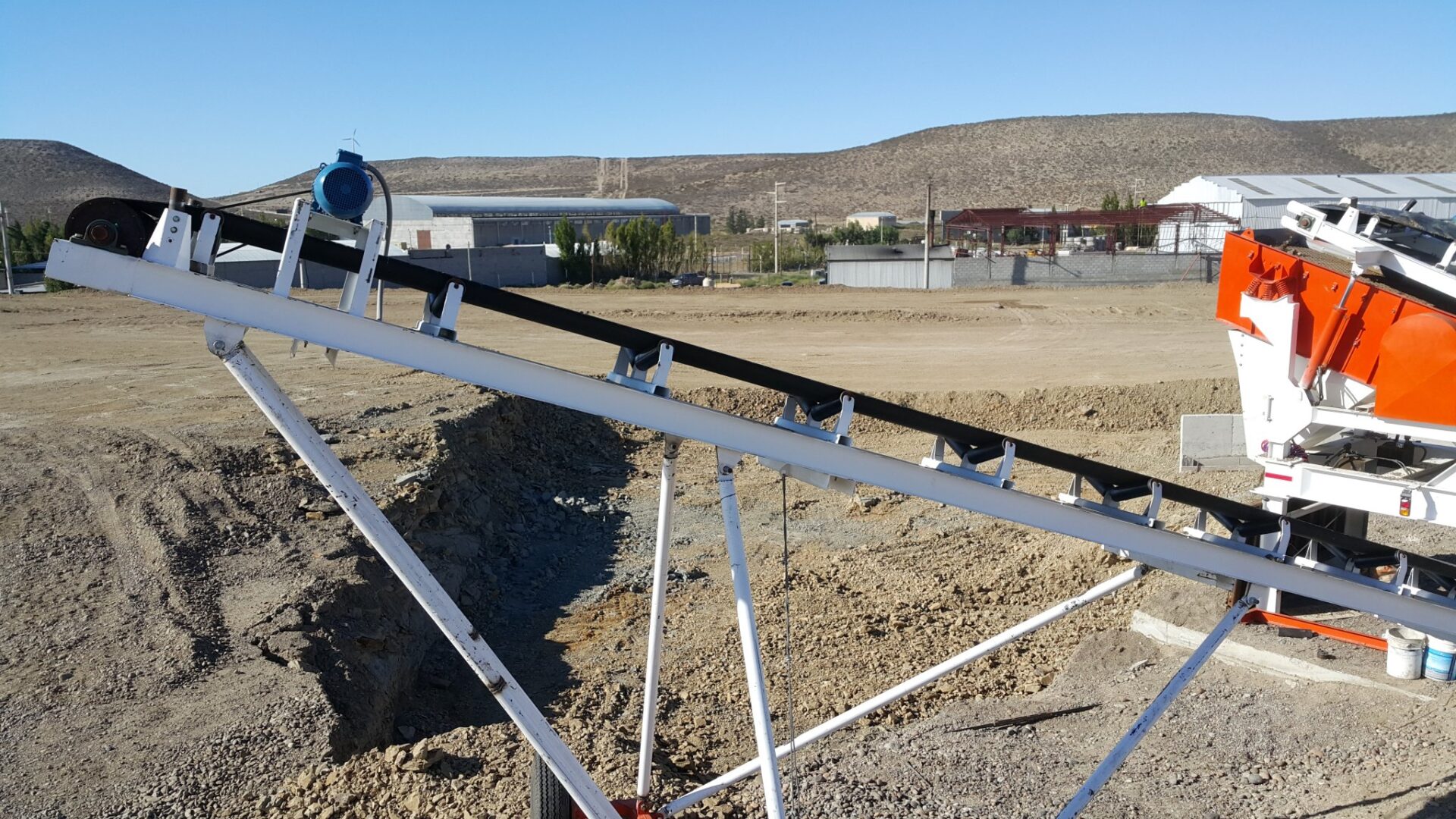

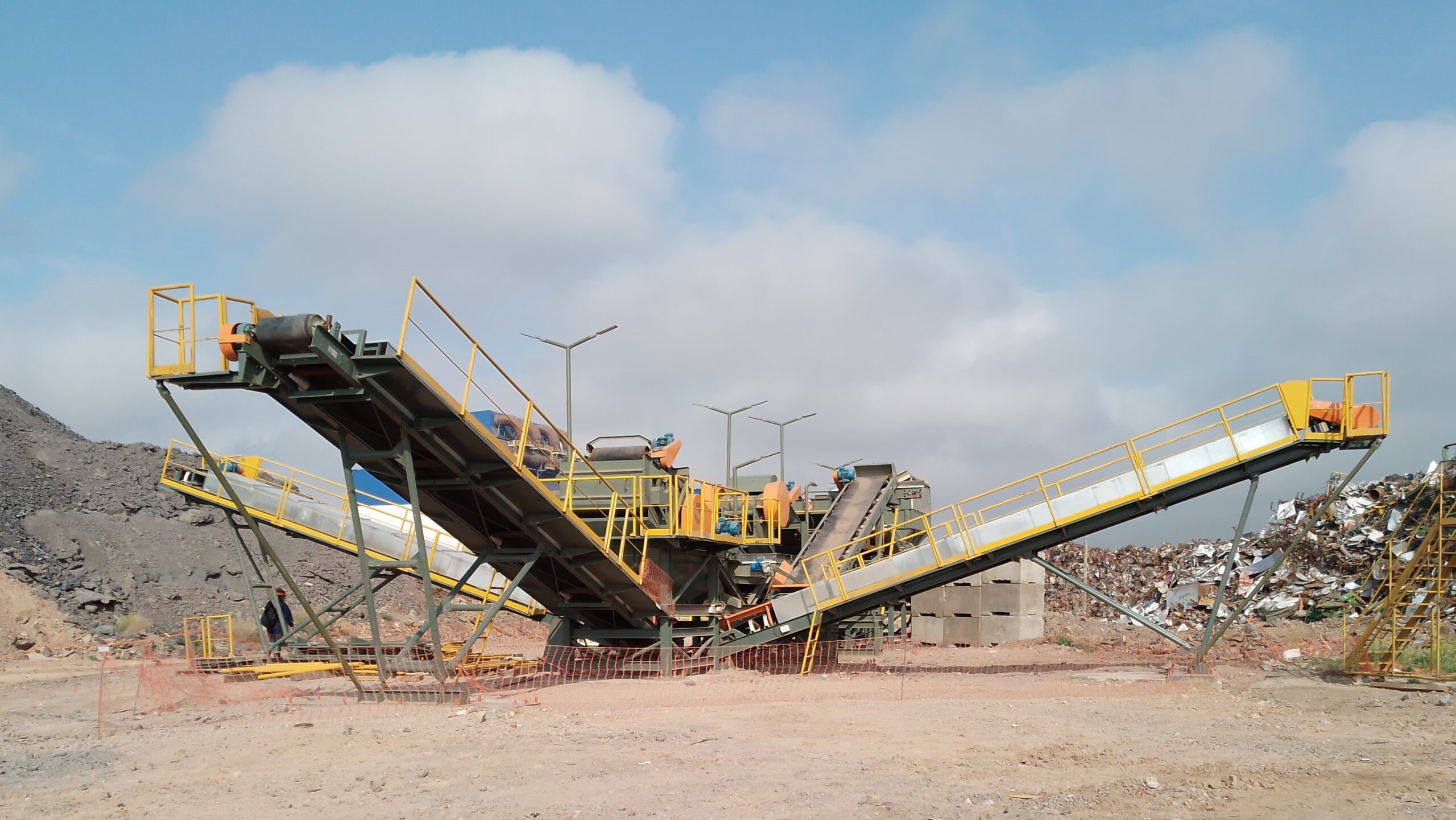

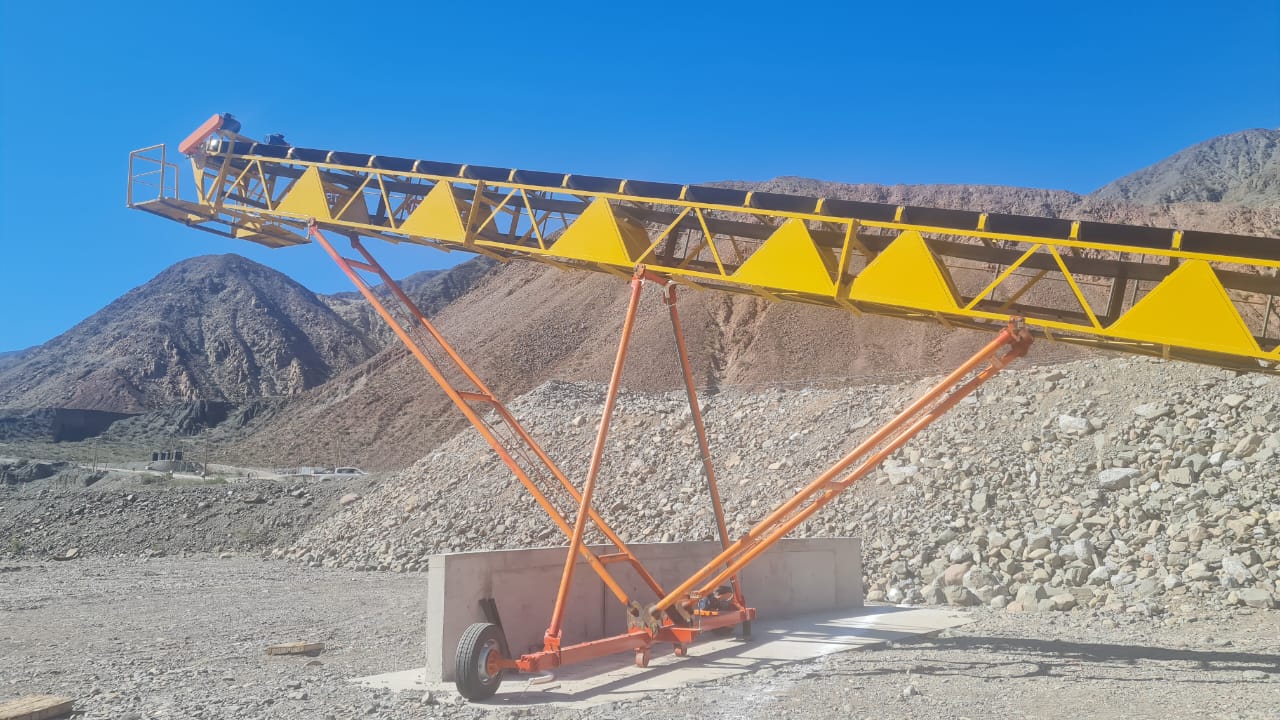

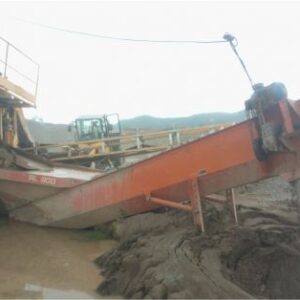

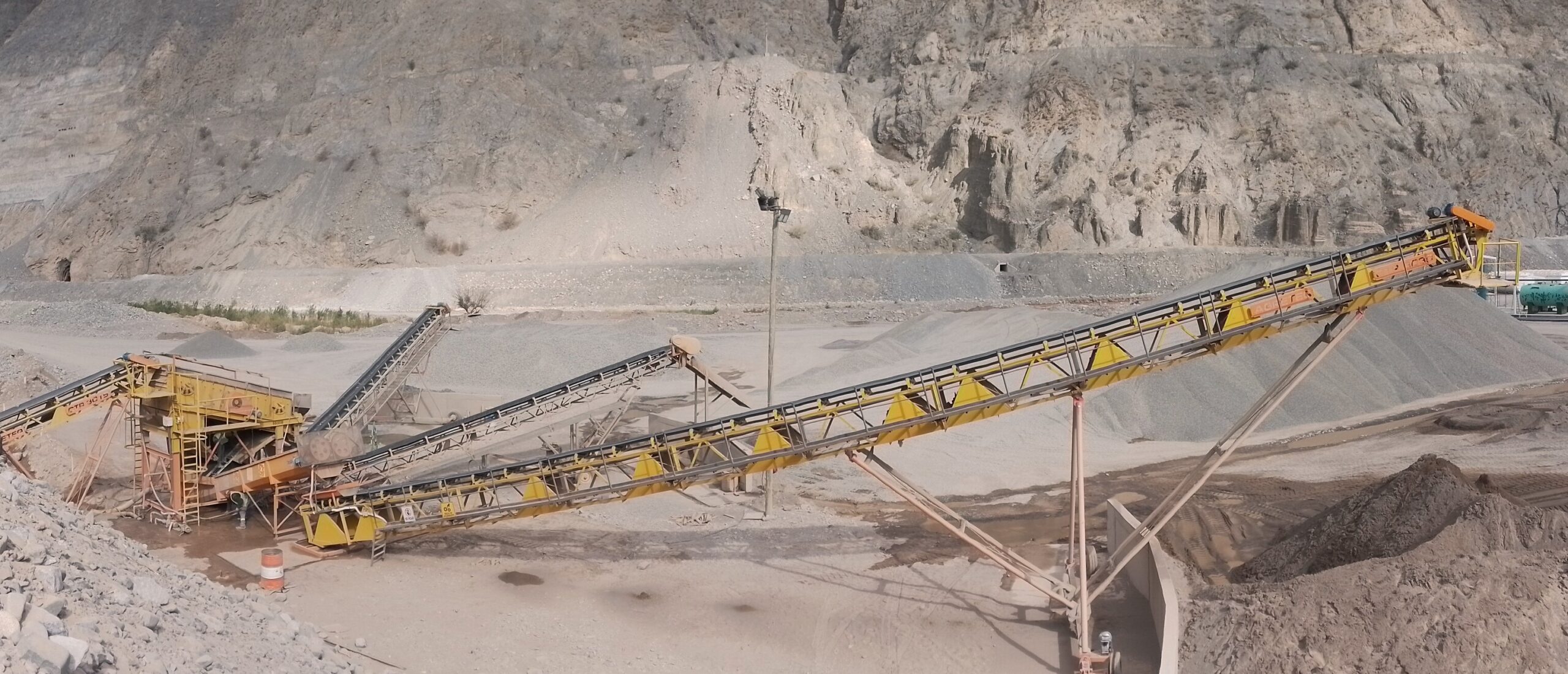

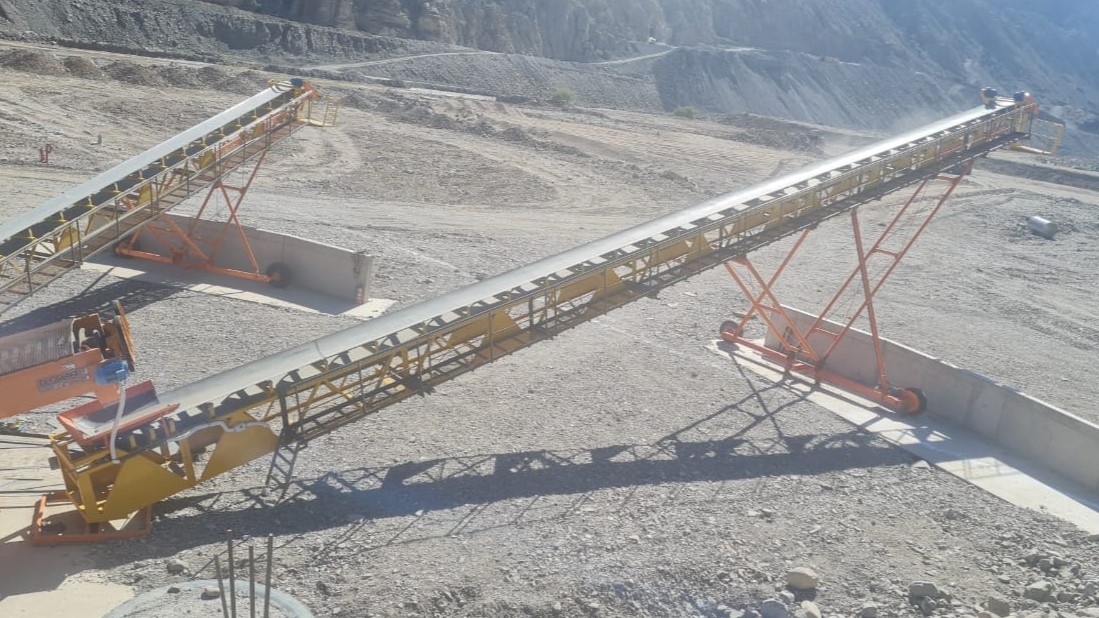

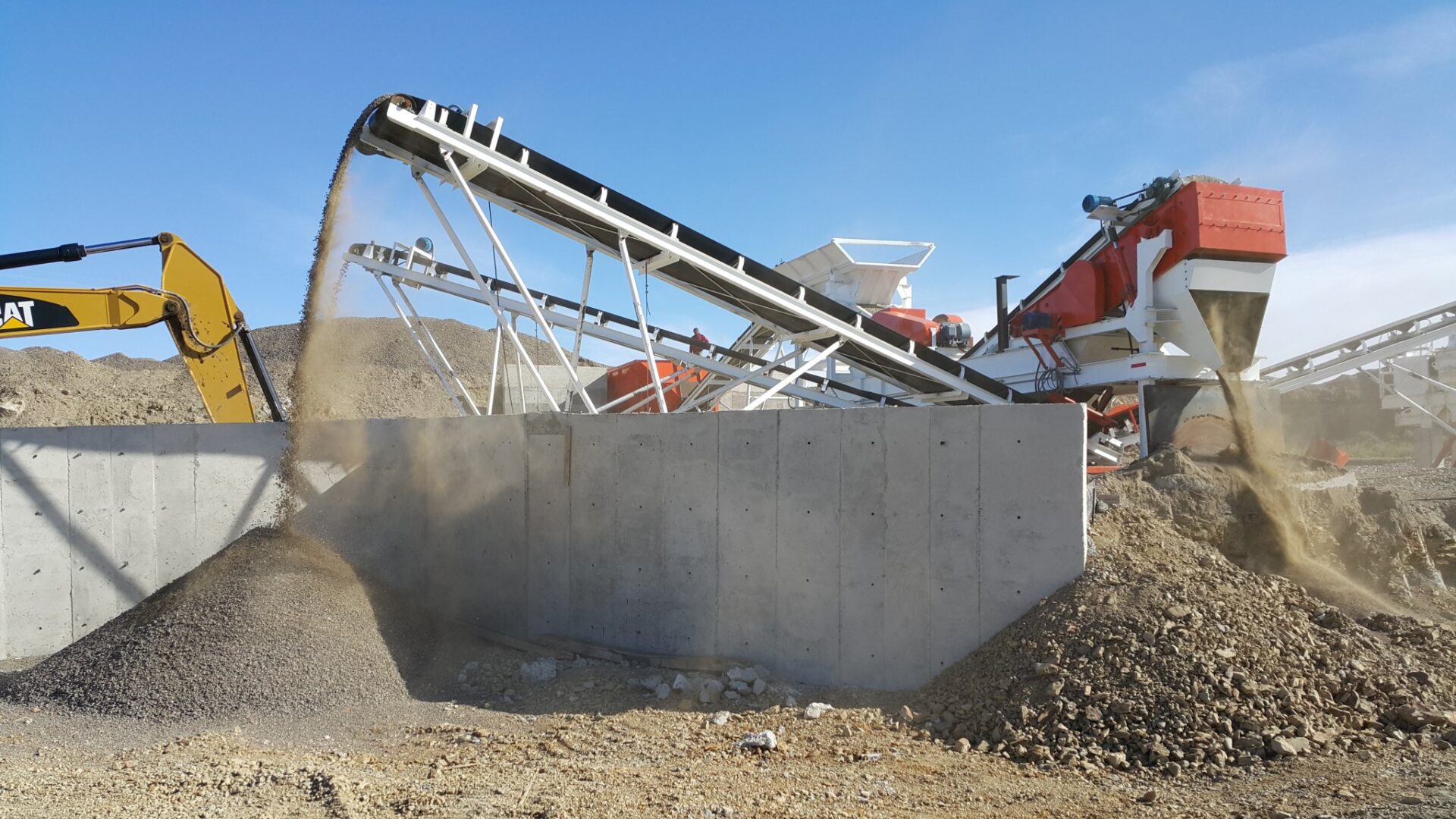

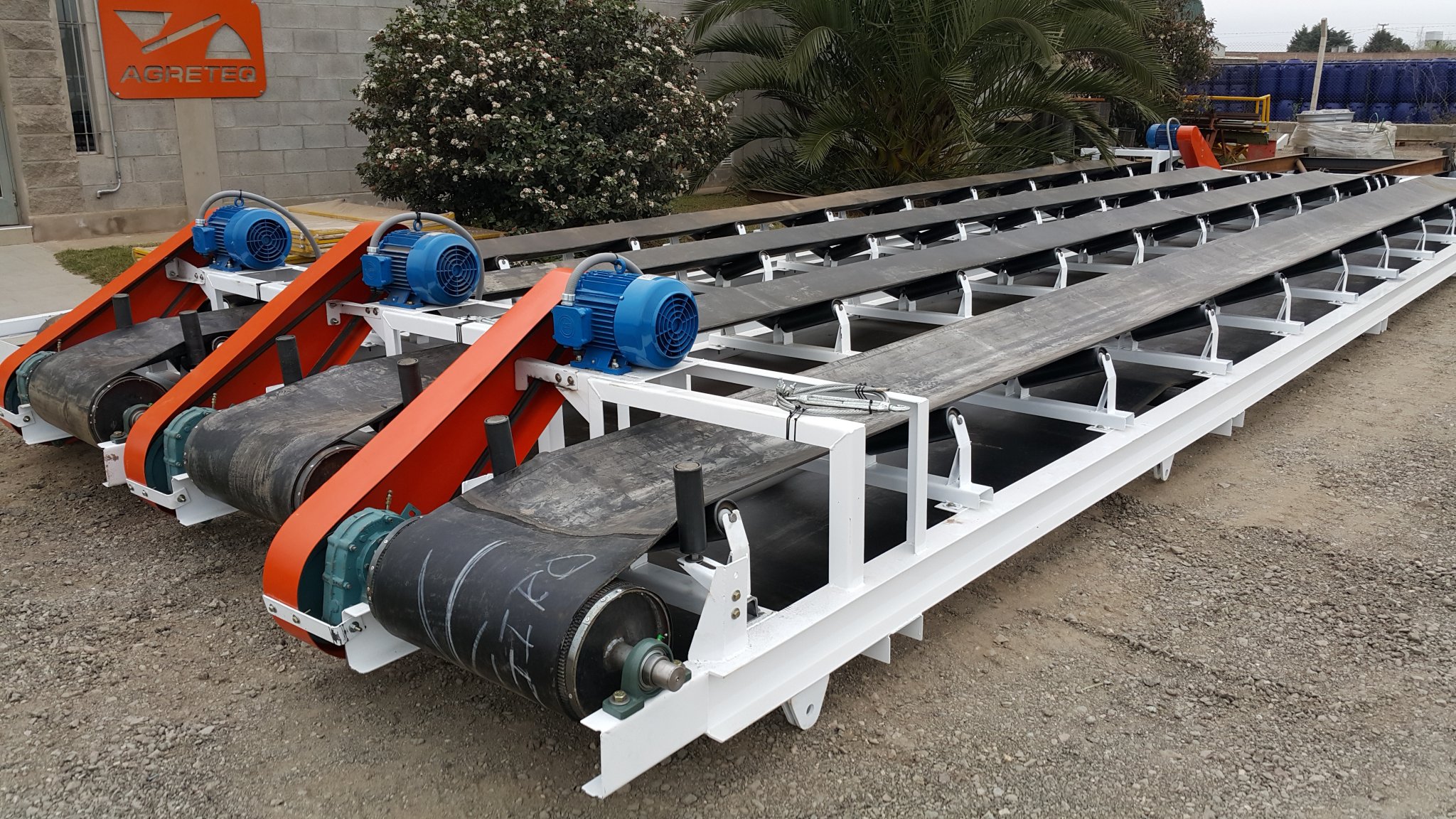

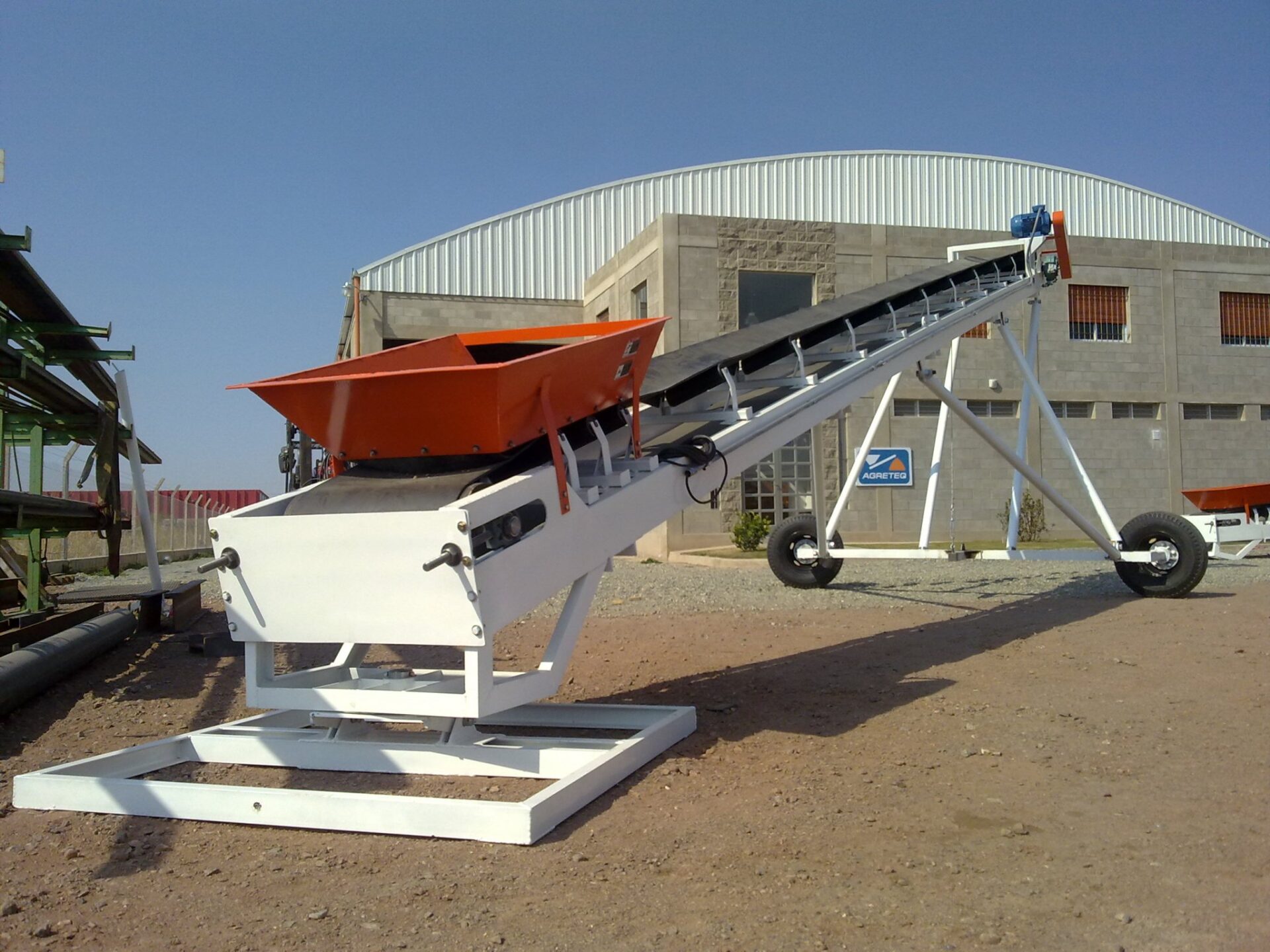

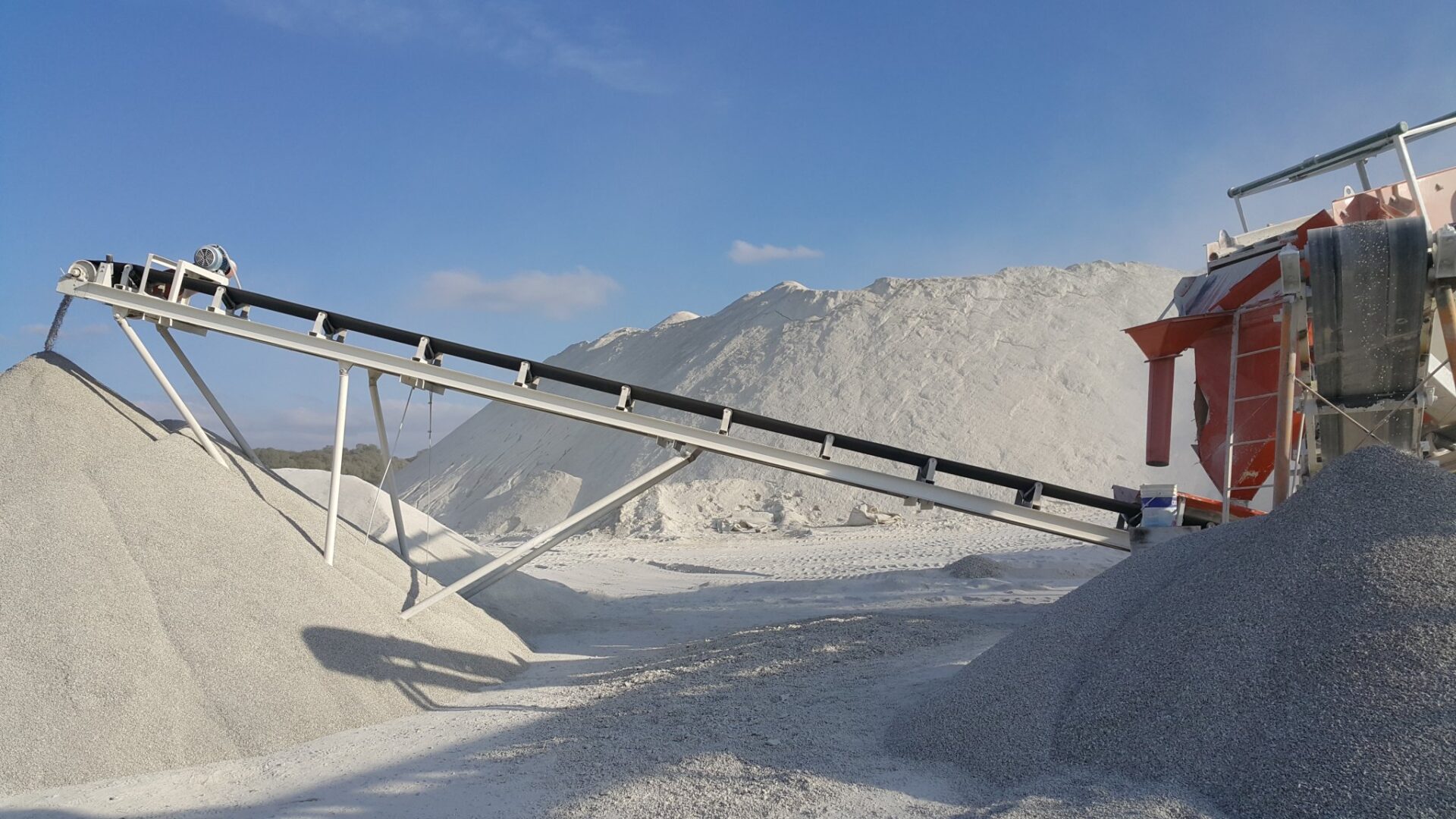

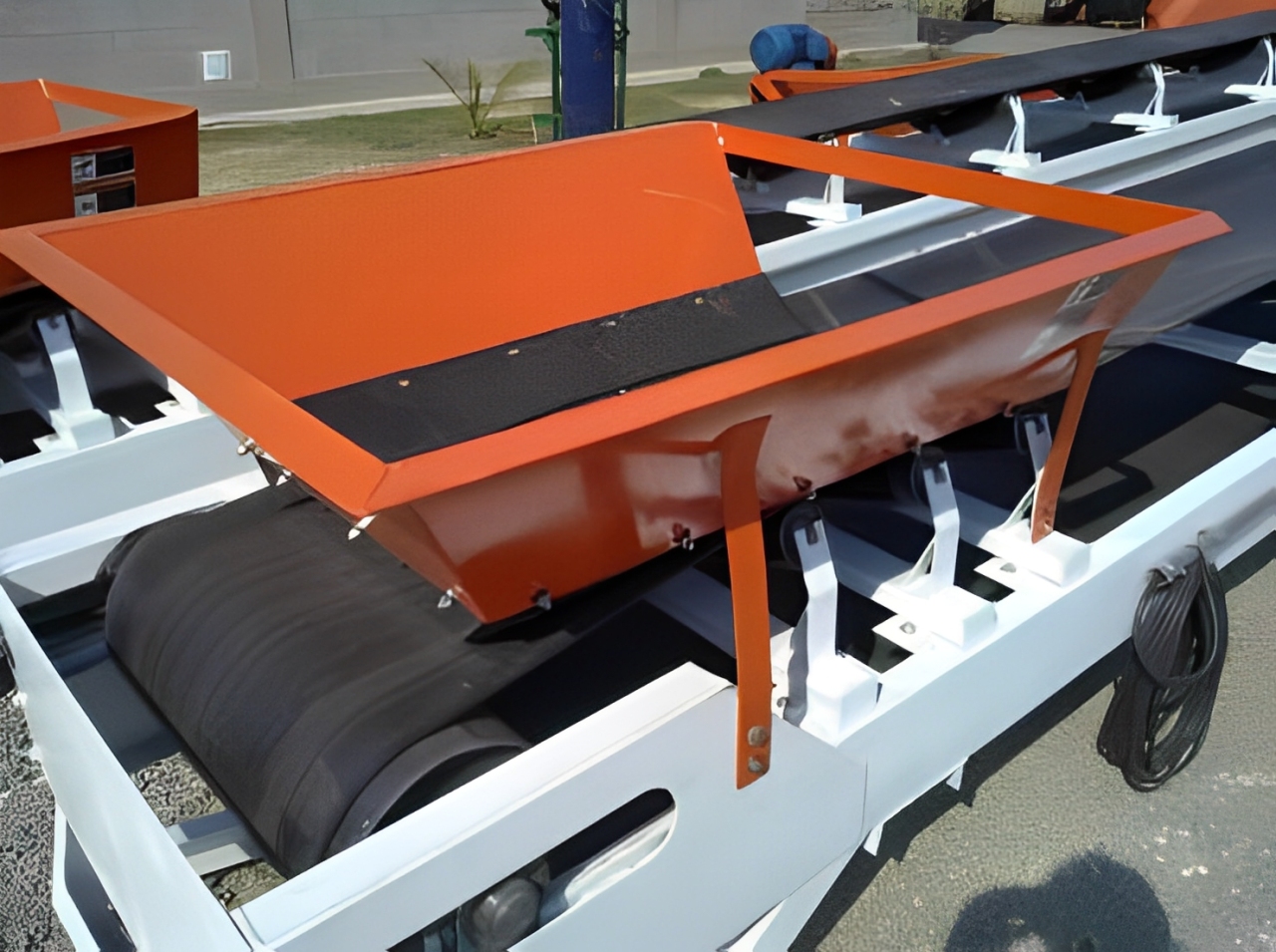

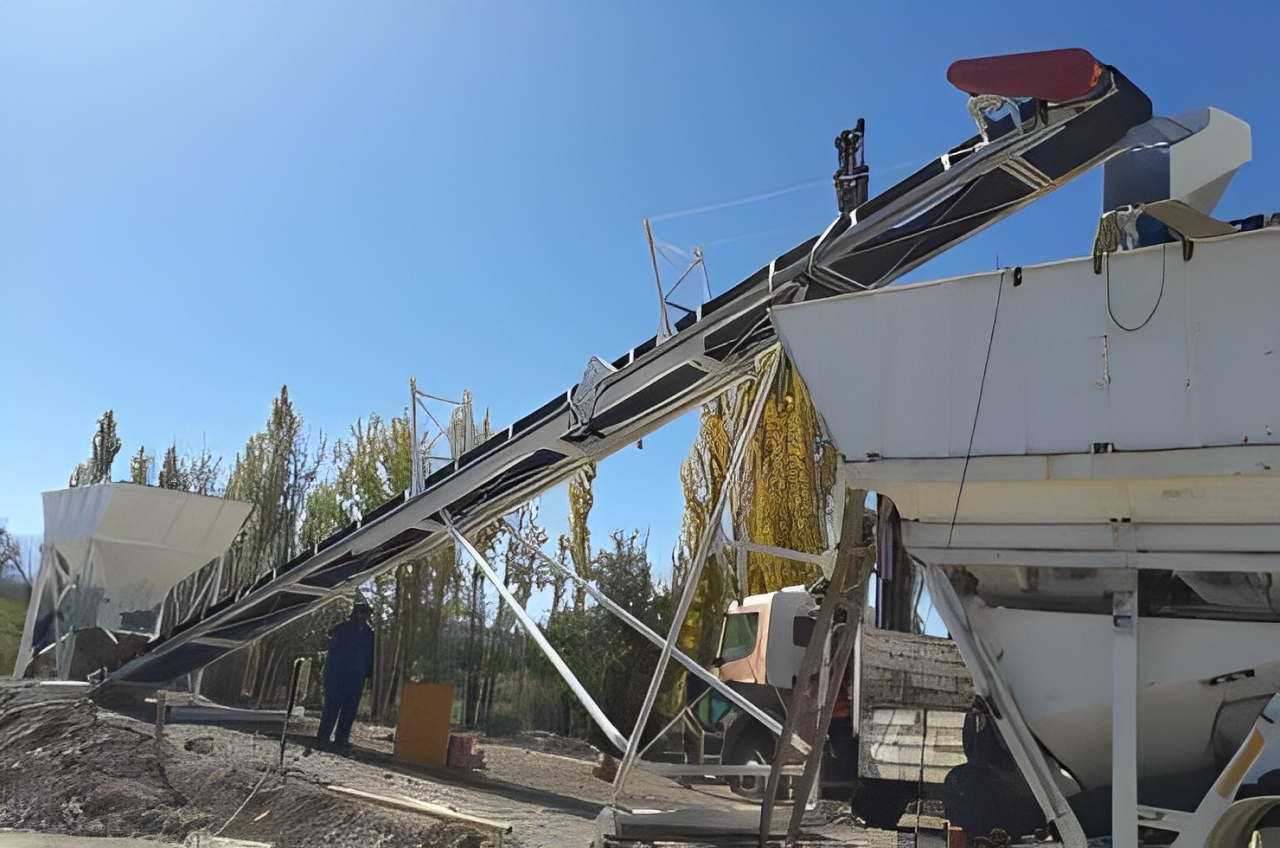

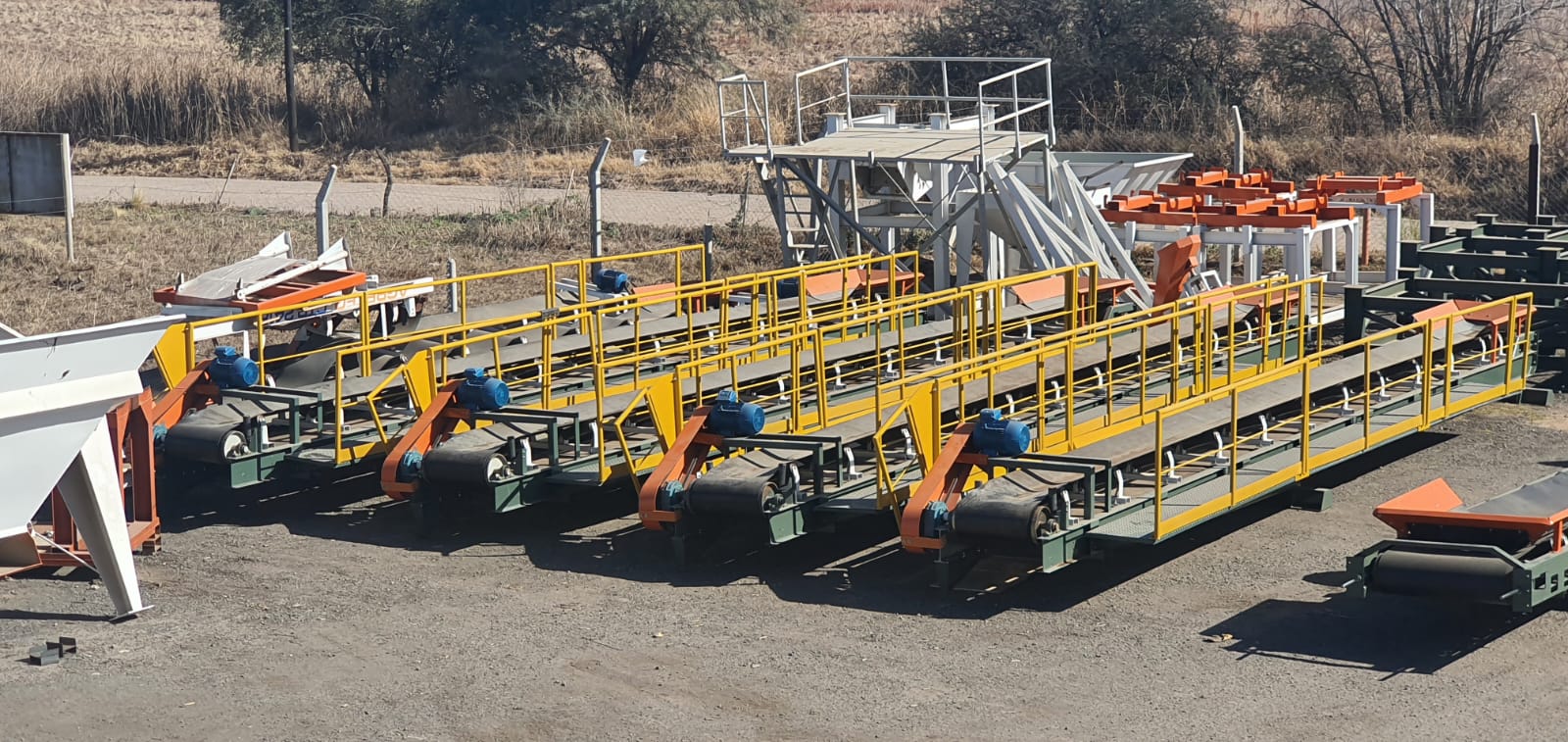

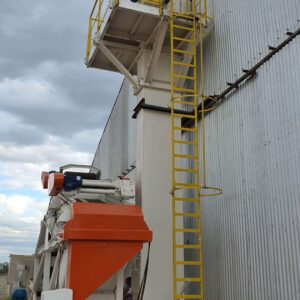

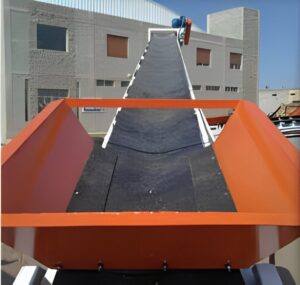

GALERÍA DE FOTOS

FICHA TÉCNICA

Conjunto CTRDimensiones (mm)Capacidad (Tn/h)AccionamientoBanda de Goma
CTR XX08600 mm x 8000 mmHasta 250 Tn/h1 x Red. 1=15 + 1 x 7,5 CVLisa, 2 telas, 8 mm
750 mm x 8000 mmHasta 400 Tn/h1 x Red. 1=15 + 1 x 7,5 CVLisa, 2 telas, 8 mm
900 mm x 8000 mmHasta 600 Tn/h1 x Red. 1=15 + 1 x 10 CVLisa, 3 telas, 11 mm
1200 mm x 8000 mmHasta 750 Tn/h1 x Red. 1=15 + 1 x 10 CVLisa, 3 telas, 11 mm
CTR XX12600 mm x 12000 mmHasta 250 Tn/h1 x Red. 1=15 + 1 x 7,5 CVLisa, 2 telas, 8 mm
750 mm x 12000 mmHasta 400 Tn/h1 x Red. 1=15 + 2 x 10 CVLisa, 2 telas, 8 mm
900 mm x 12000 mmHasta 600 Tn/h2 x Red. 1=15 + 2 x 15 CVLisa, 3 telas, 11 mm
1200 mm x 12000 mmHasta 750 Tn/h2 x Red. 1=15 + 1 x 10 CVLisa, 3 telas, 11 mm
CTR XX18600 mm x 18000 mmHasta 250 Tn/h1 x Red. 1=15 + 1 x 10 CVLisa, 2 telas, 8 mm
900 mm x 18000 mmHasta 600 Tn/h2 x Red. 1=15 + 2 x 10 CVLisa, 2 telas, 8 mm
CTR XX25600 mm x 25000 mmHasta 250 Tn/h2 x Red. 1=15 + 1 x 10 CVLisa, 3 telas, 11 mm
750 mm x 25000 mmHasta 400 Tn/h2 x Red. 1=15 + 2 x 15 CVLisa, 3 telas, 11 mm
