Roscas Lavadoras Serie RL

Las Roscas Lavadoras de la serie RL están diseñadas para ser operadas en las más exigentes condiciones y ambientes de trabajo. AGRETEQ introduce en ellas el concepto de minimizar el tiempo de parada por mantenimiento, haciendo que una serie de componentes de la misma sean removibles y fácilmente recambiables sin necesidad de contar con mano de obra calificada.

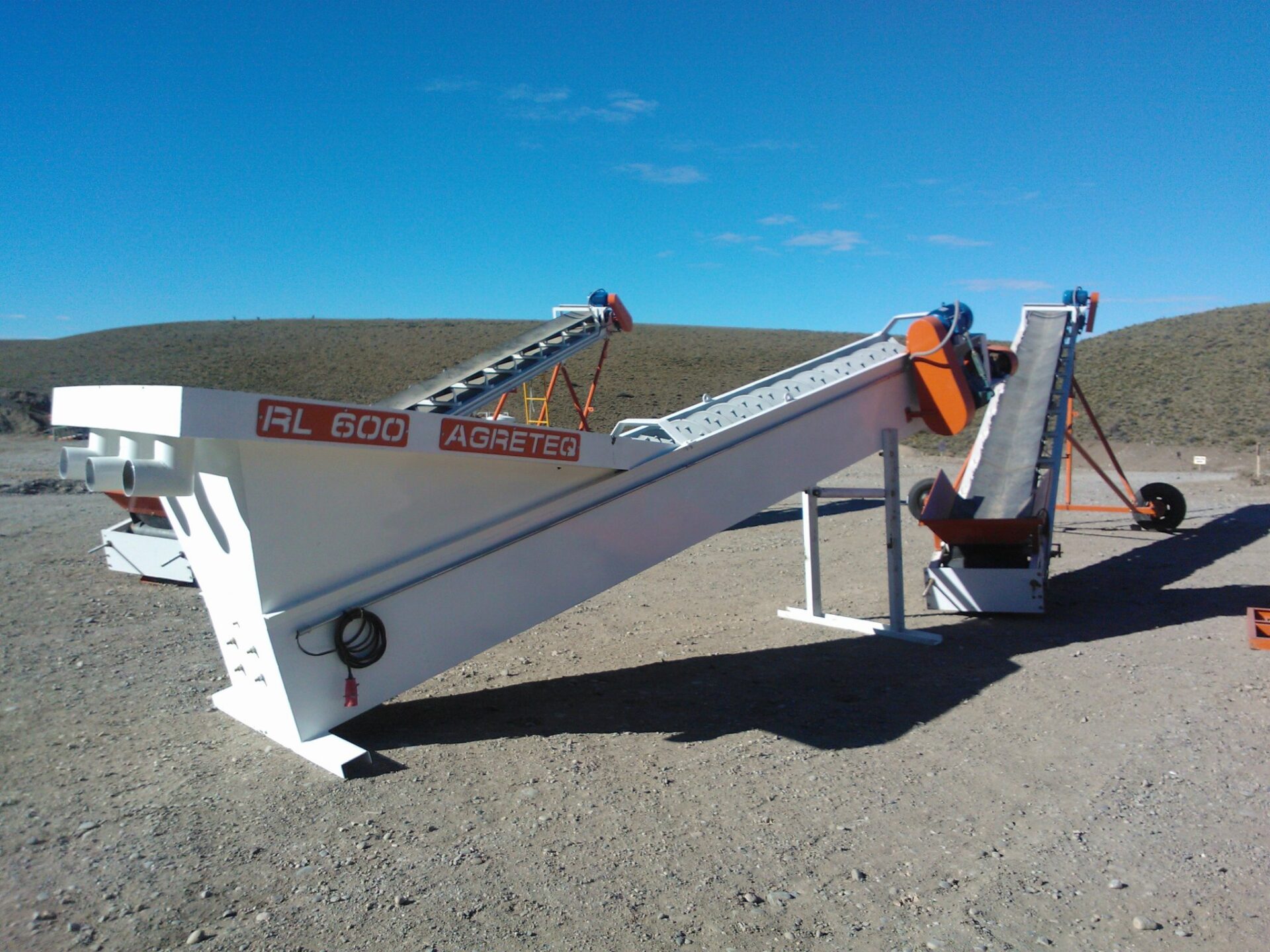

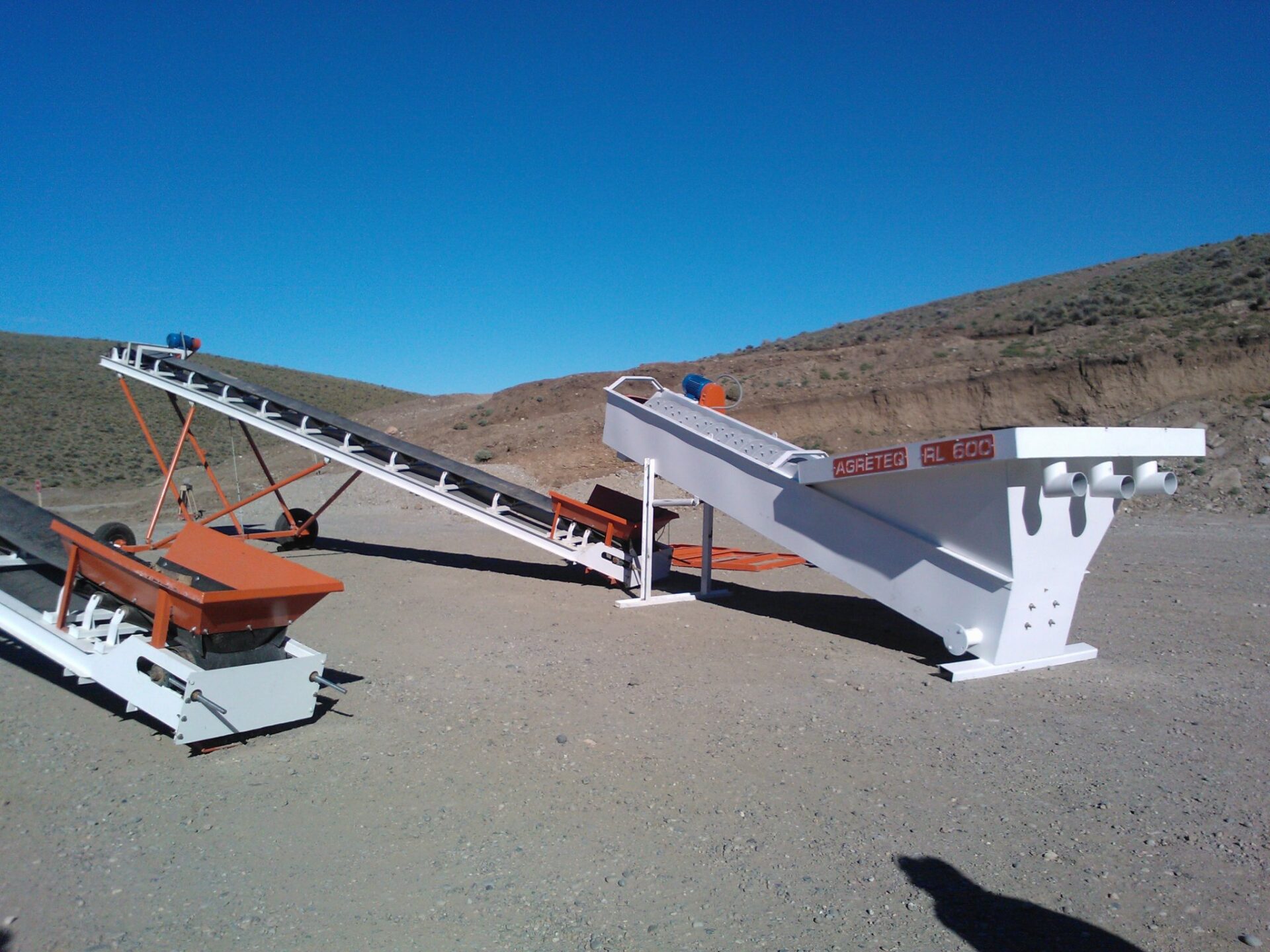

ROSCA LAVADORA RL 600

  • Dimensiones de la Cuba: 6750 x 700 x 870 mm.
  • Inclinación de la Cuba: 15°
  • Revestimiento: chapa rolada inferior galvanizada, de ¼» de espesor, abulonada en su parte superior al cuerpo de la cuba.

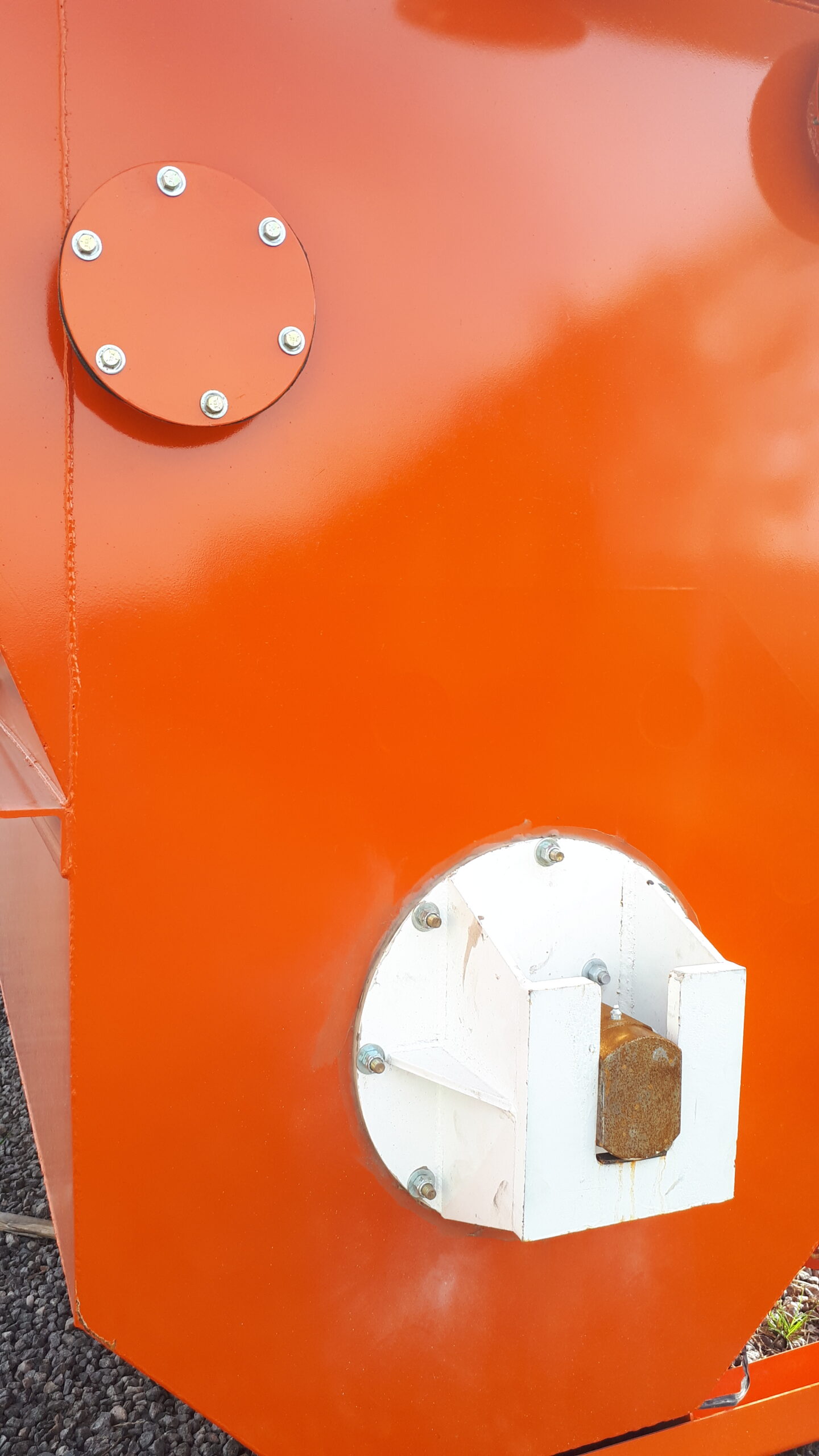

  • Espiral de conducción: 600 mm (paso 190 mm, ala 200 mm), soldada a eje con 2 apoyos. Apoyo inferior con buje y eje tratado térmicamente. Apoyo superior montado sobre caja SY 65.

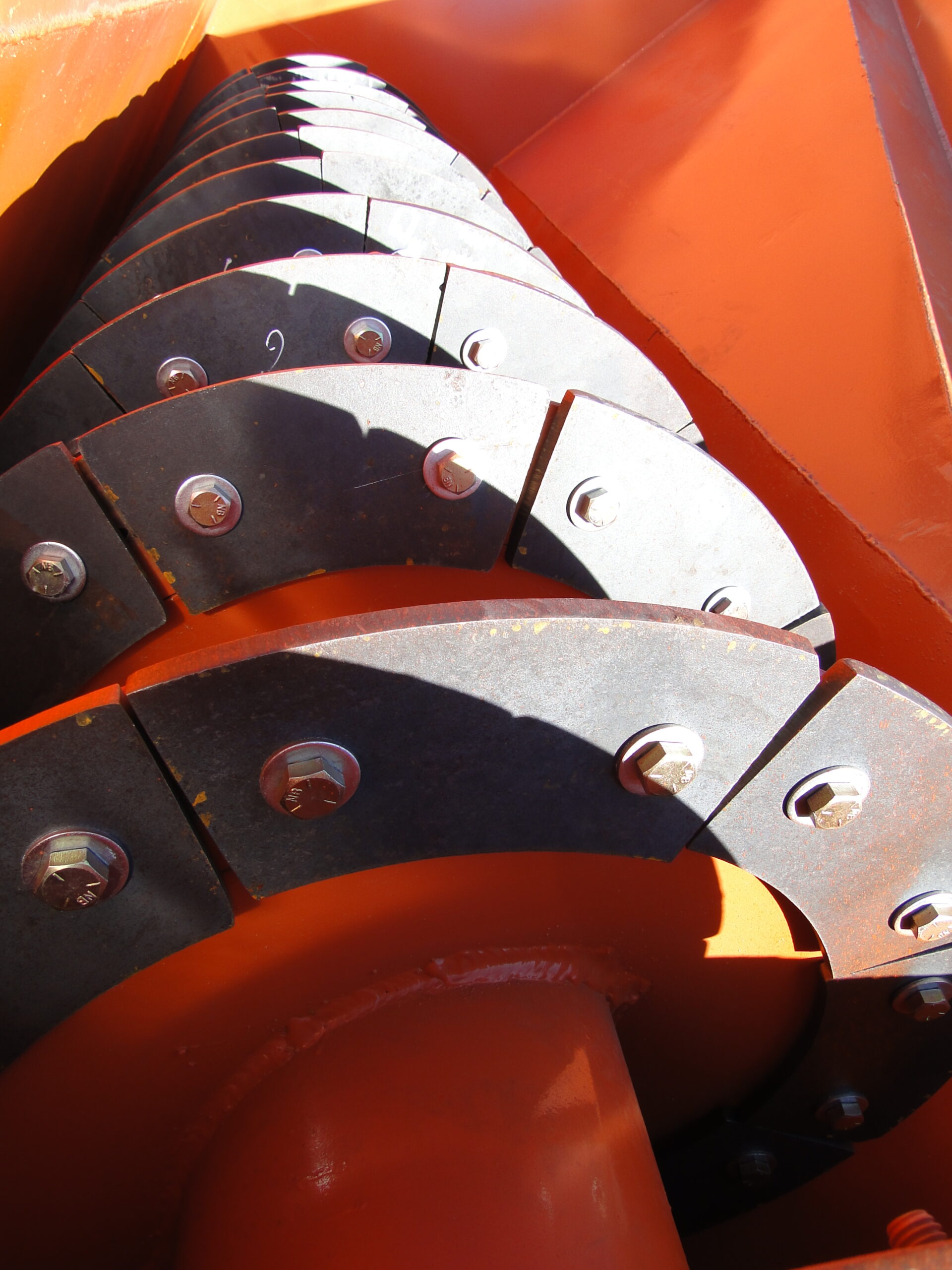

  • Revestimiento del Espiral: 208 placas de 10 mm de espesor abulonadas, de fácil recambio, construidas en acero SAE 1045.

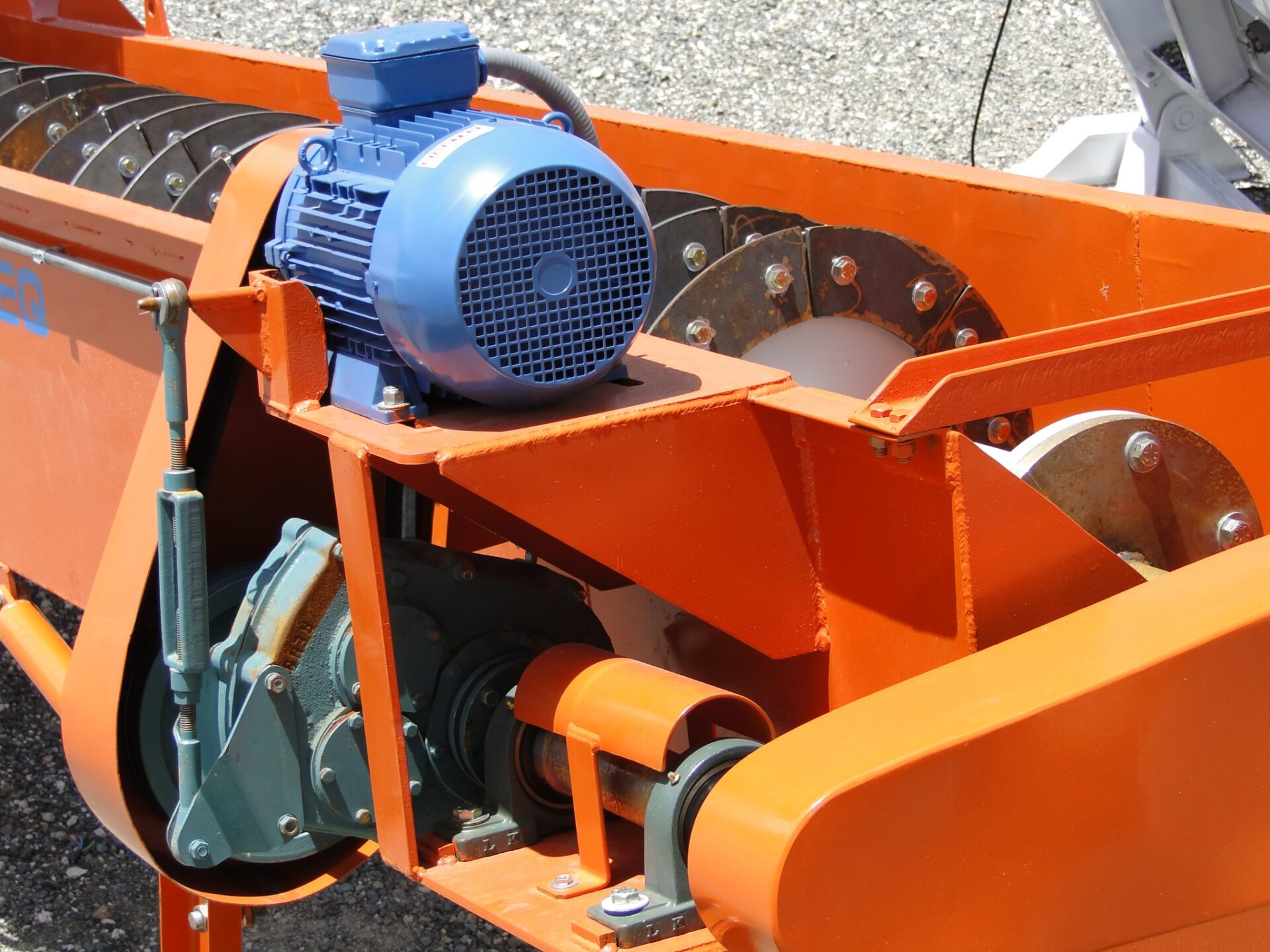

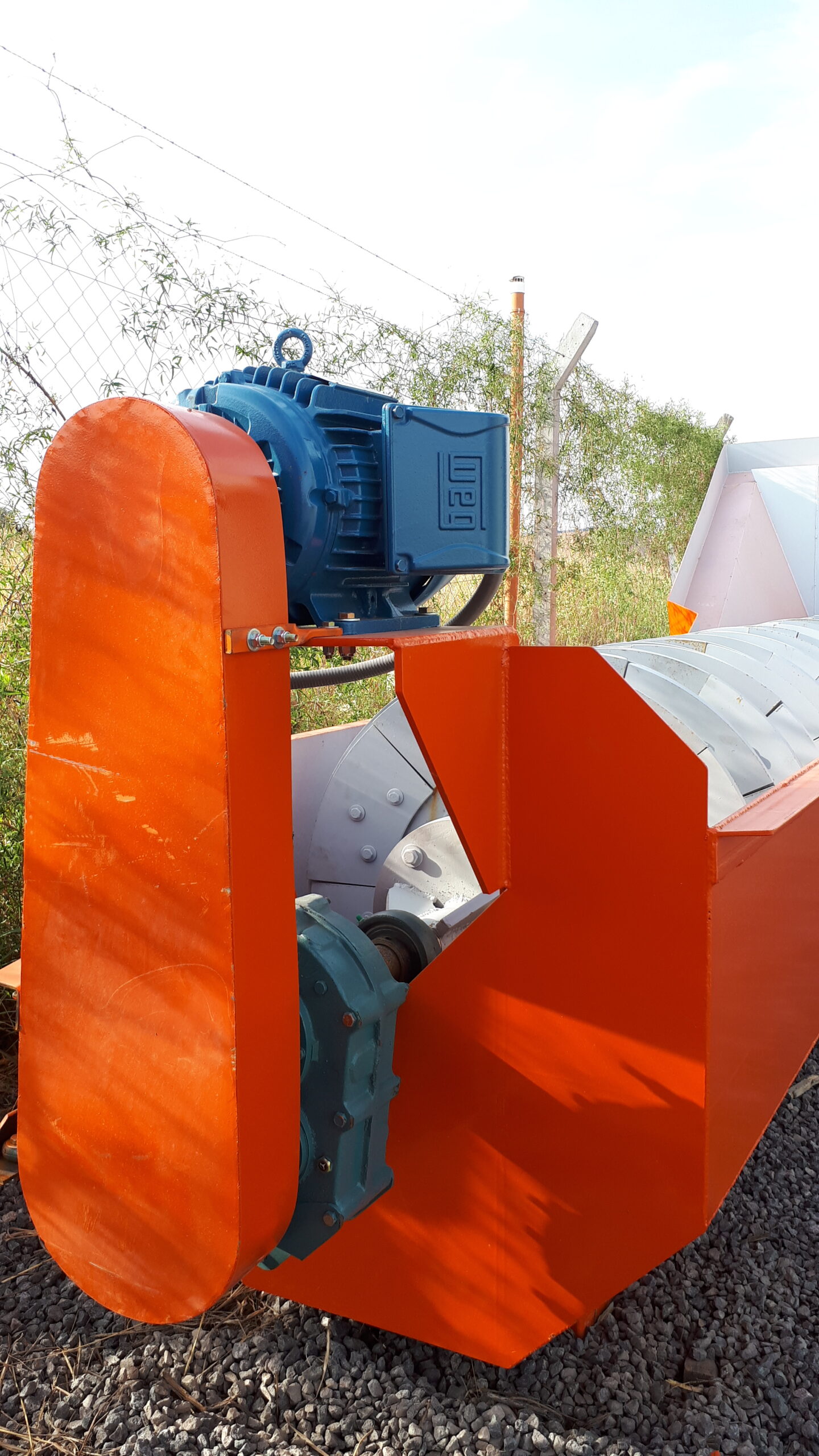

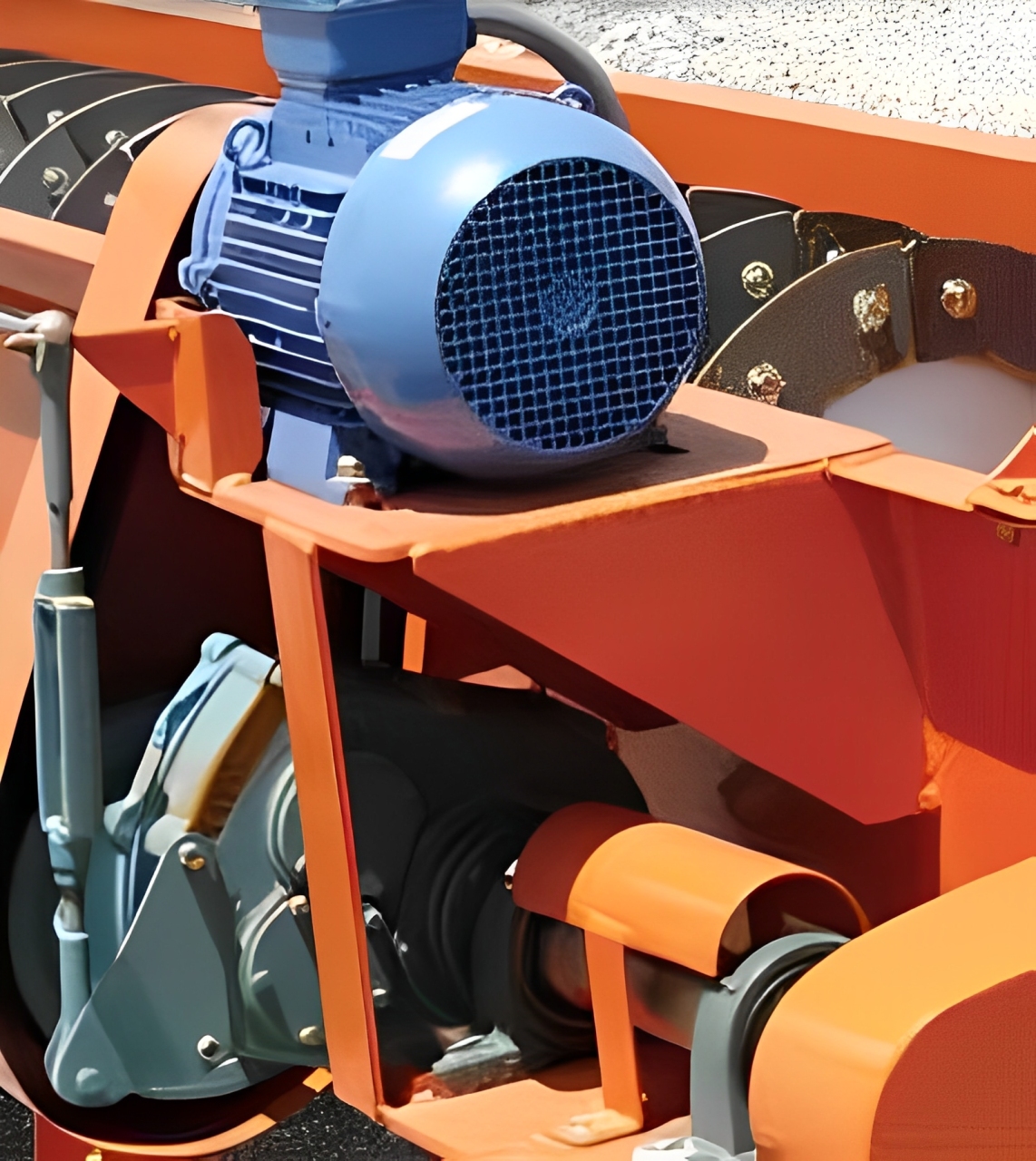

  • Accionamiento del Espiral: mediante reductor pendular 1=15 acoplado mediante correas a motor eléctrico de 7,5 CV.
  • Capacidad de Selección: hasta 30 m³/h. (*)(*): en función a la granulometría del material y el caudal de agua utilizado para lavado.

TOLVA DE ALIMENTACIÓN (OPC)

Volumen Geométrico: construida en chapa de acero, de hasta 10 m3 de capacidad. Dimensiones 2500 x 2500 x 1800 mm (aprox).

Alimentador: mod. AVB 0850. Accionamiento mediante motor eléctrico de 2 CV de potencia. Montado sobre resortes regulables en amplitud y caudal.

DIMENSIONES Y PESOS

Posición de Trabajo

  • Superficie de Trabajo: 40 m² (6000 x
  • 6500 mm) aprox.
  • Altura de carga de Tolva de Alimentación: 1800 mm.
  • Alturas de Descarga de la rosca: 2050 mm.
  • Volumen de Material Lavado: 3,5 m³

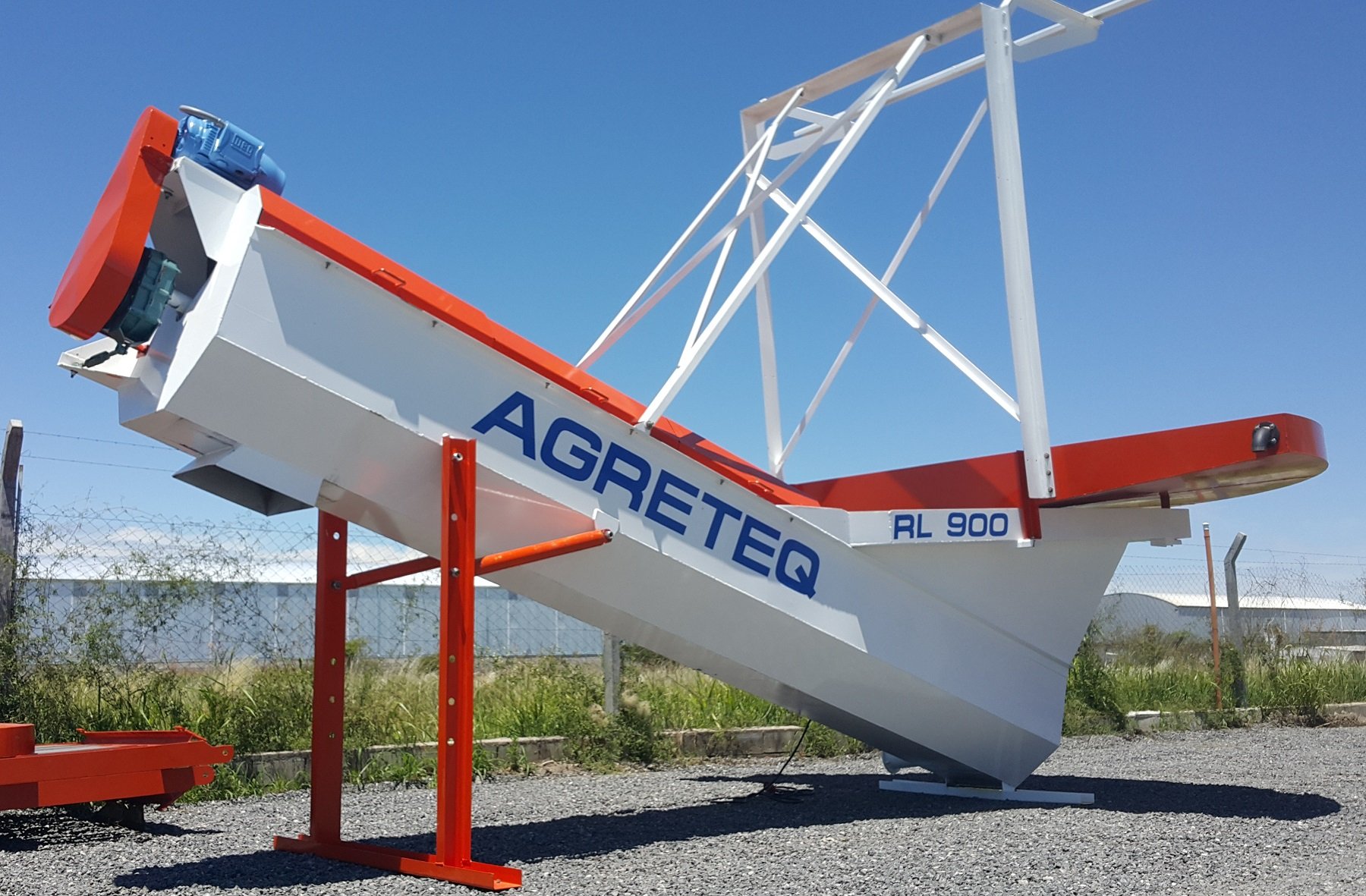

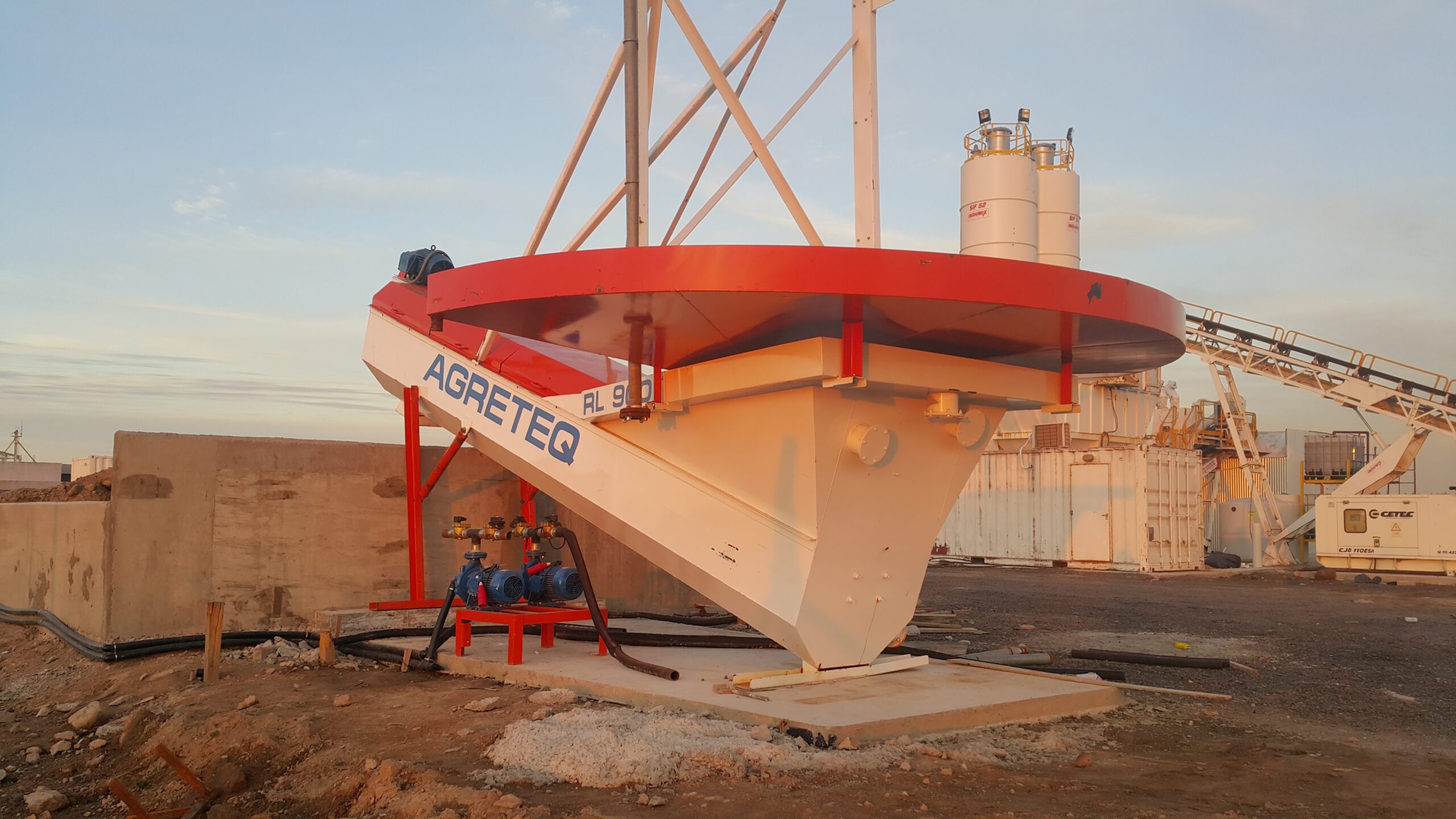

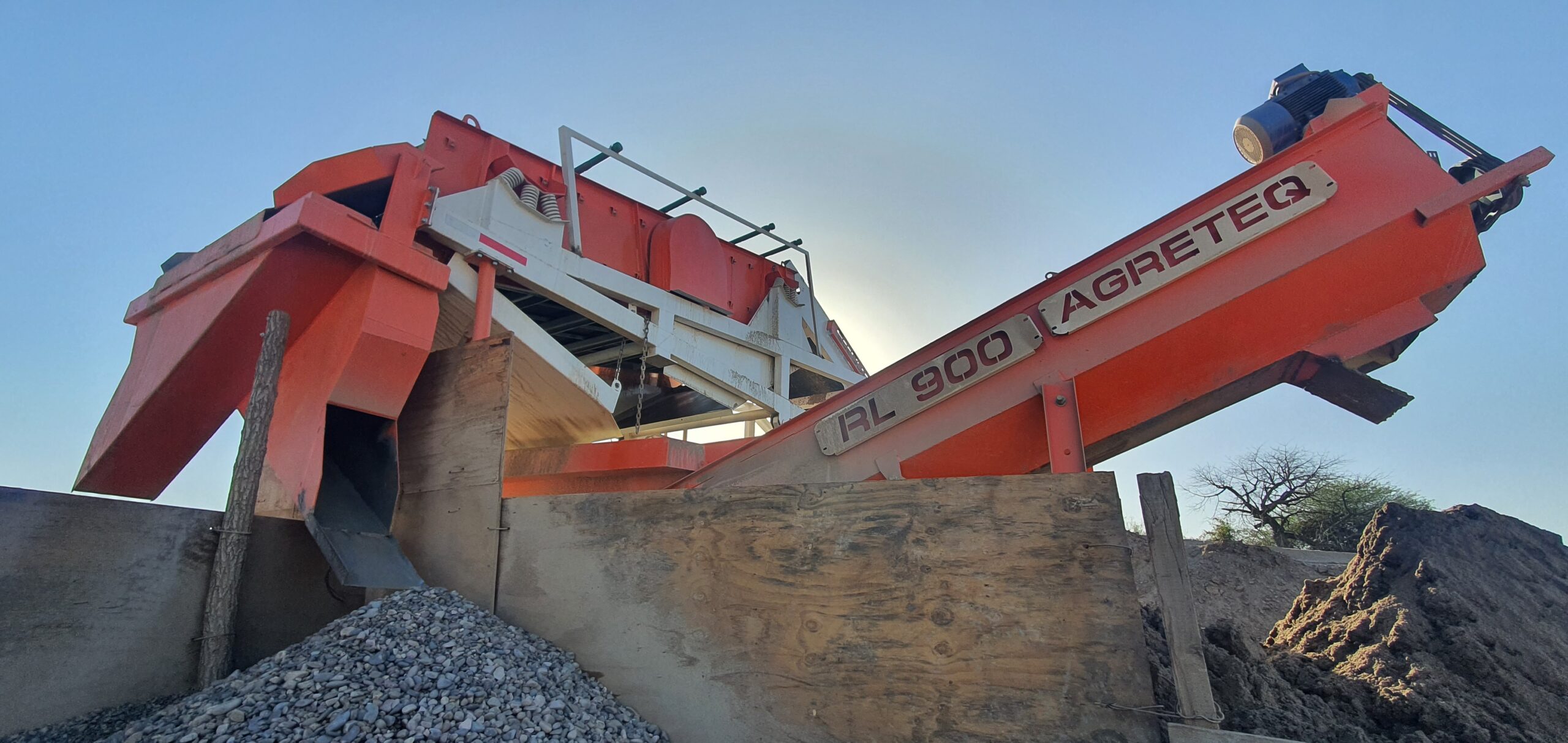

ROSCA LAVADORA RL 900

  • Dimensiones de la Cuba: 6750 x 950 x 870 mm.
  • Inclinación de la Cuba: 15°
  • Revestimiento: chapa rolada inferior galvanizada, de ¼» de espesor, abulonada en su parte superior al cuerpo de la cuba.
  • Espiral de conducción: 900 mm (paso 190 mm, ala 200 mm), soldada a eje con 2 apoyos. Apoyo inferior con buje y eje tratado térmicamente. Apoyo superior montado sobre caja SY 65.
  • Revestimiento del Espiral: 208 placas de 10 mm de espesor abulonadas, de fácil recambio, construidas en acero SAE 1045.
  • Accionamiento del Espiral: mediante reductor pendular 1=15 acoplado mediante correas a motor eléctrico de 12,5 CV.
  • Capacidad de Selección: hasta 70 m³/h. (*)(*): en función a la granulometría del material y el caudal de agua utilizado para lavado.

TOLVA DE ALIMENTACIÓN (OPC)

  • Volumen Geométrico: construida en chapa de acero, de hasta 10 m3 de capacidad. Dimensiones 2500 x 2500 x 1800 mm (aprox).
  • Alimentador: mod. AVB 0980. Accionamiento mediante motor eléctrico de 4 CV de potencia. Montado sobre resortes regulables en amplitud y caudal.

DIMENSIONES Y PESOS

Posición de Trabajo

  • Superficie de Trabajo: 40 m² (6000 x 6500 mm) aprox.
  • Altura de carga de Tolva de Alimentación: 1800 mm.
  • Alturas de Descarga de la rosca: 2050 mm.
  • Volumen de Material Lavado: 3,5 m³

FICHA TÉCNICA

Modelo RLDimensiones (mm)Capacidad (Tn/h)AccionamientoEspiral
RL 6006000 x 1520 x 1870 mmHasta 60 Tn/h 7,5 CV, 1=15600 x 5450 mm
RL 9006000 x 2750 x 1870 mmHasta 120 Tn/h15 CV, 1=20900 x 5450 mm

DOCUMENTACIÓN

Tickear los documentos a descargar y complete el formulario.

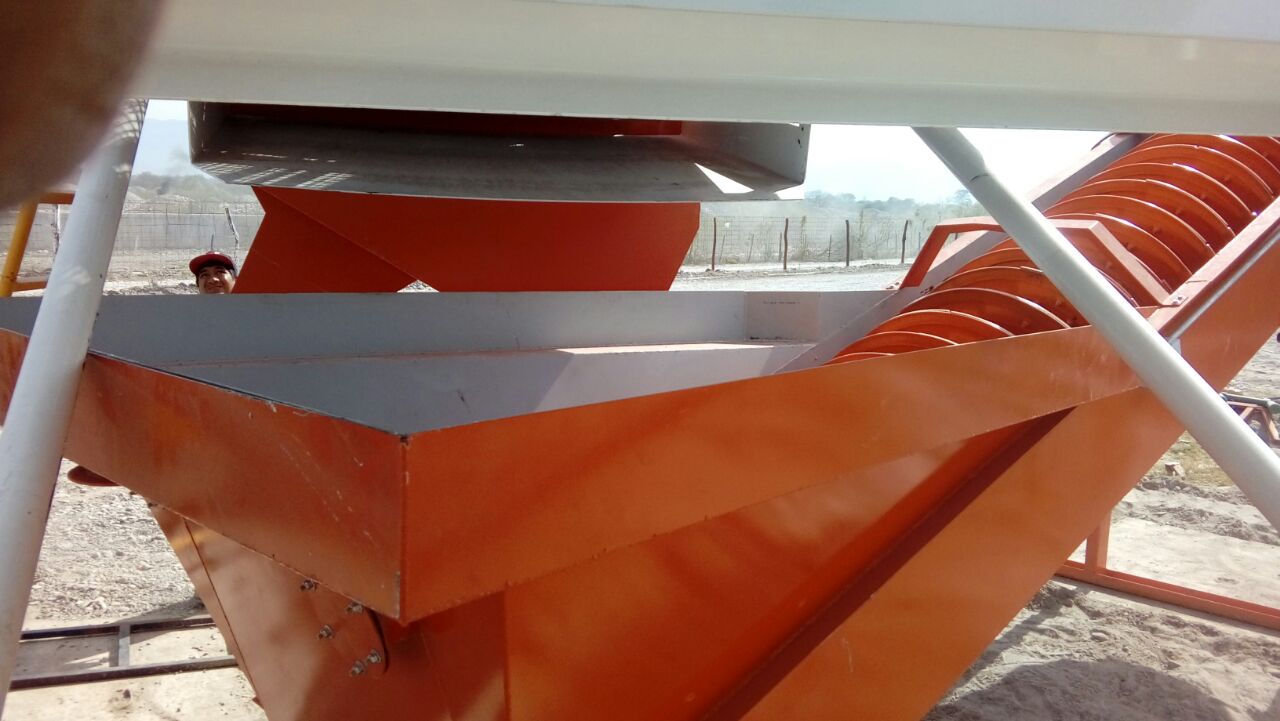

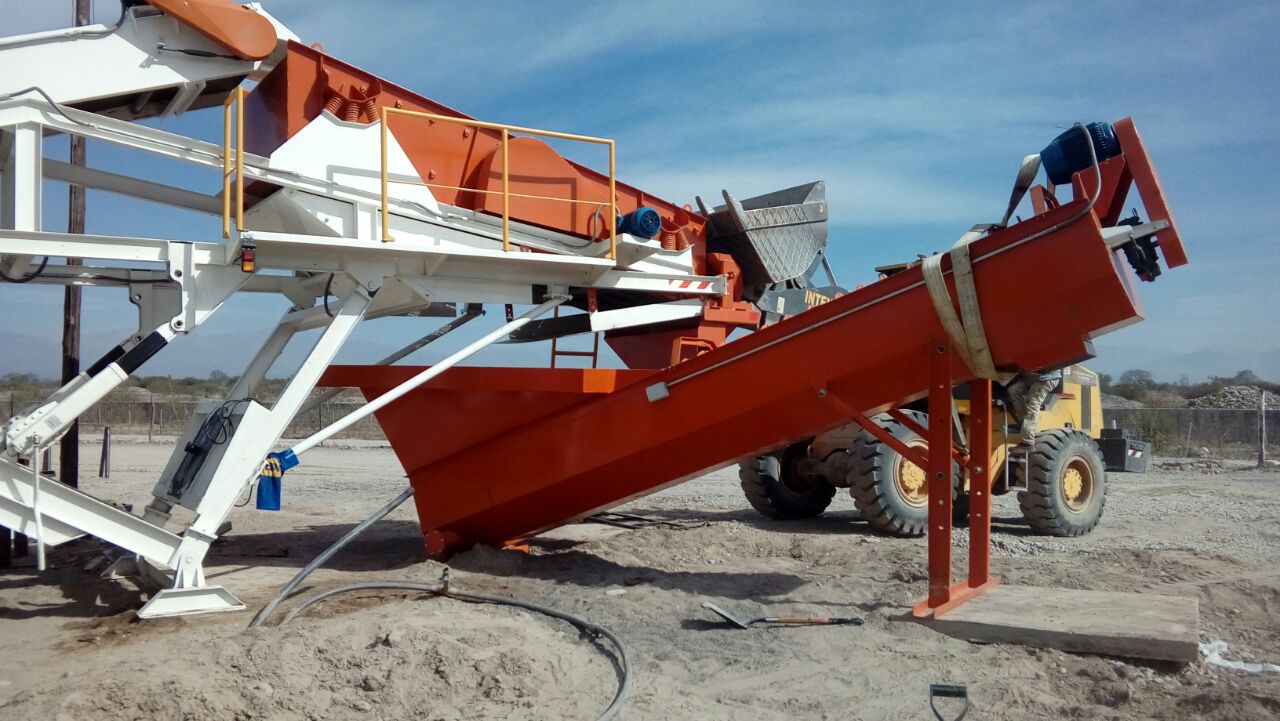

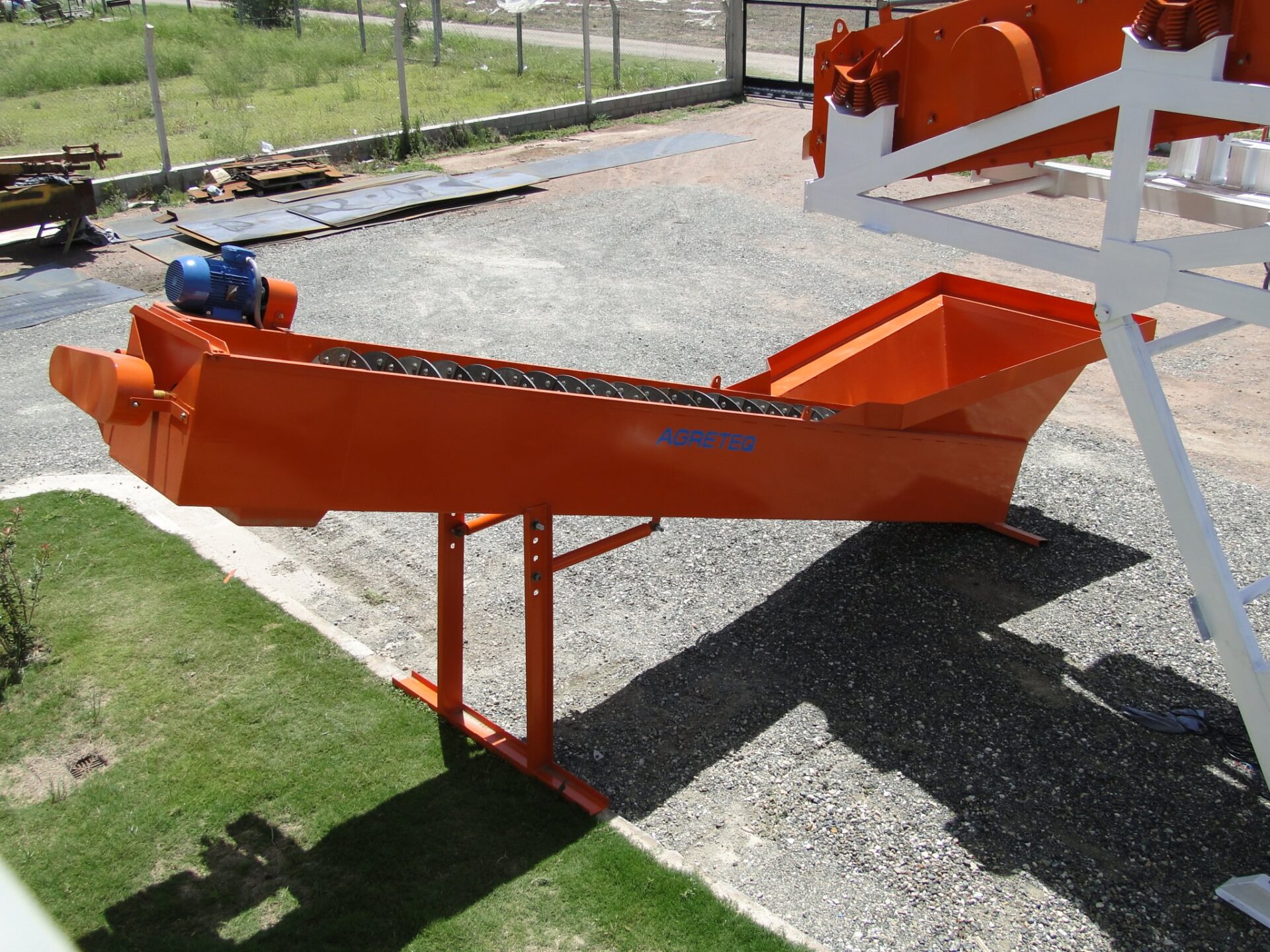

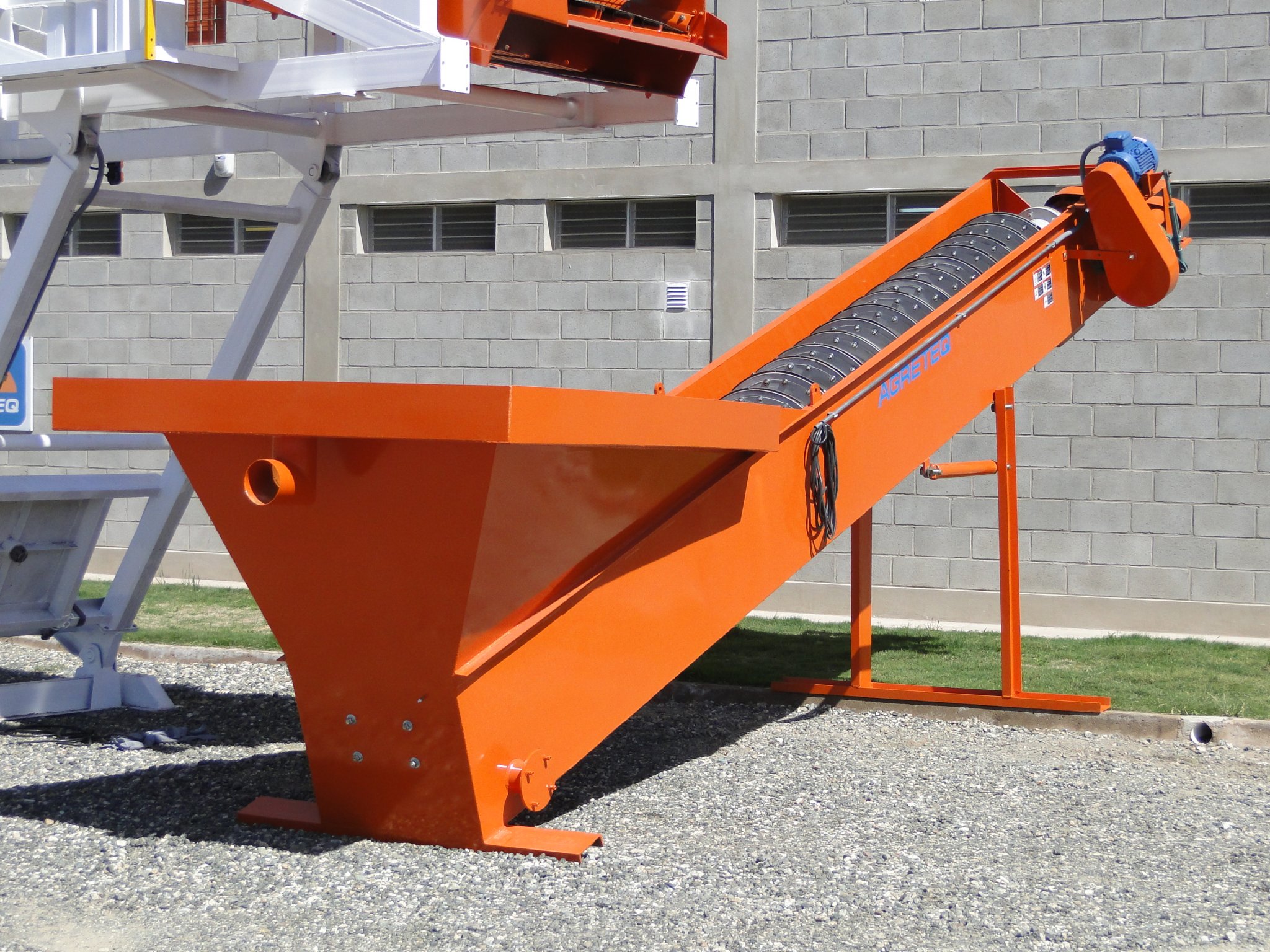

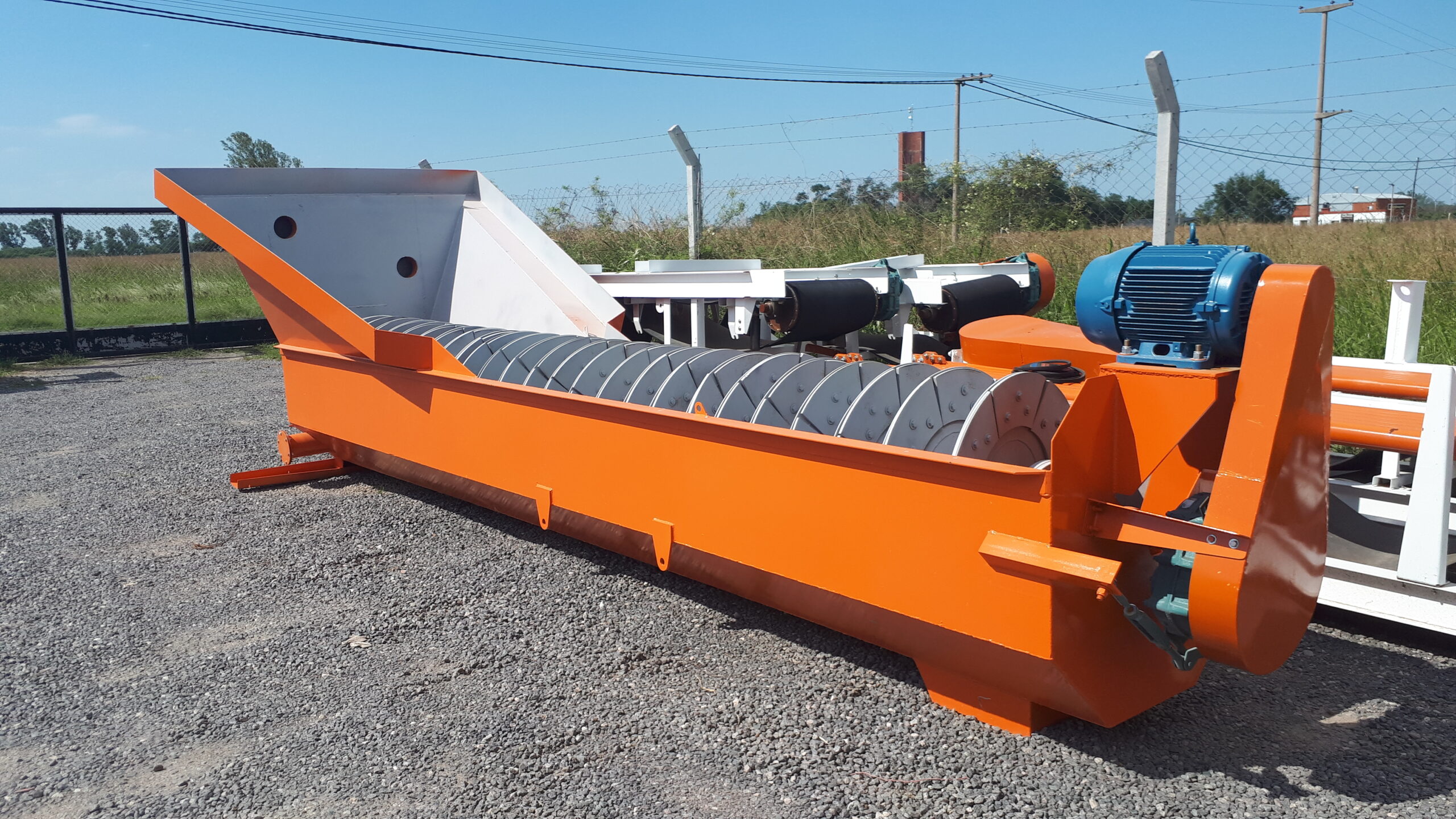

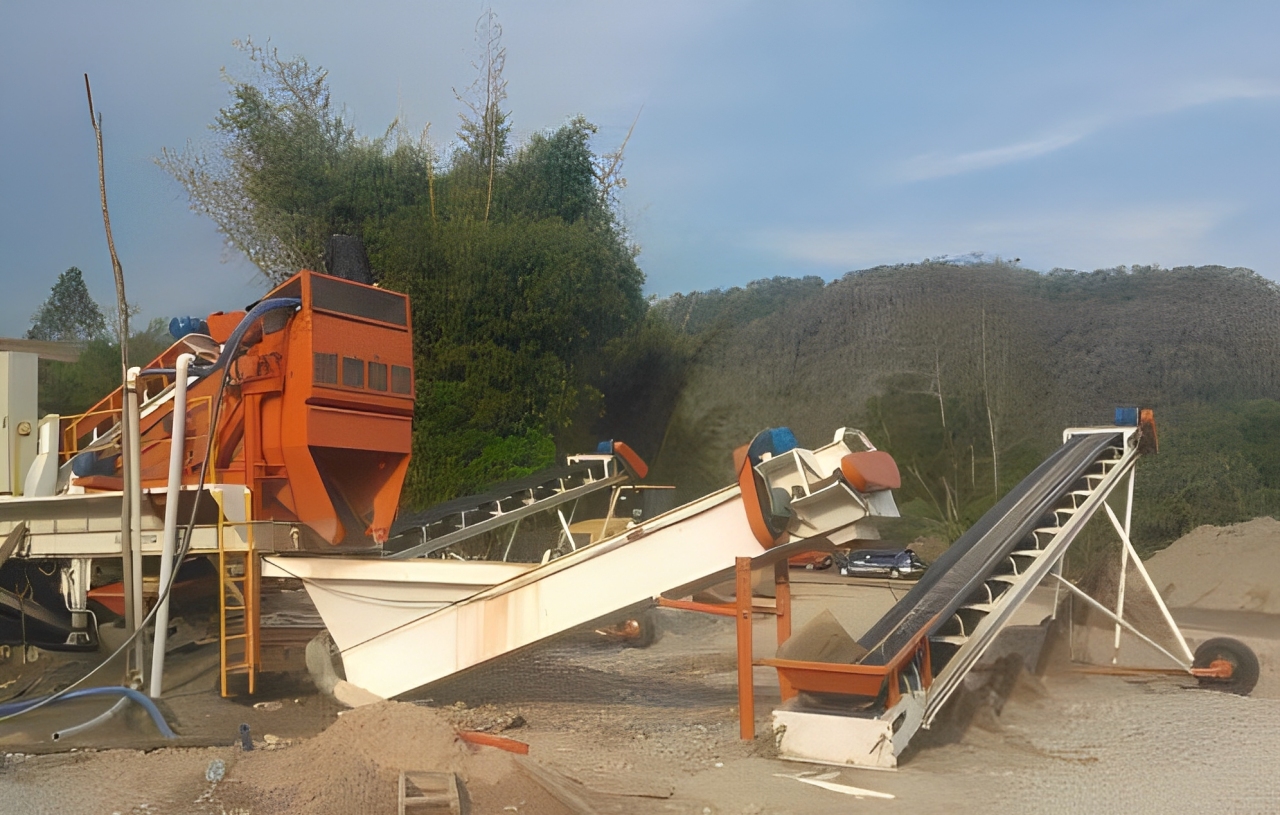

    GALERÍA DE FOTOS
