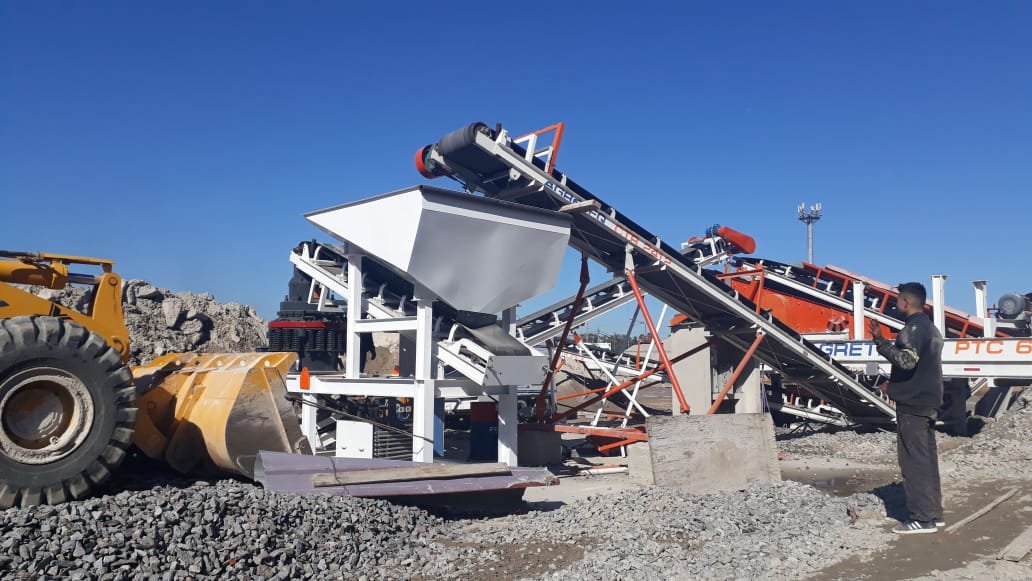

Los Módulos de Trituración son complementos esenciales para las plantas móviles de la serie PTC. Se pueden suministrar con equipos de trituración primarios (MP 60) o secundarios (MS 60 – Equipos VSI opcionales en función a la aplicación).

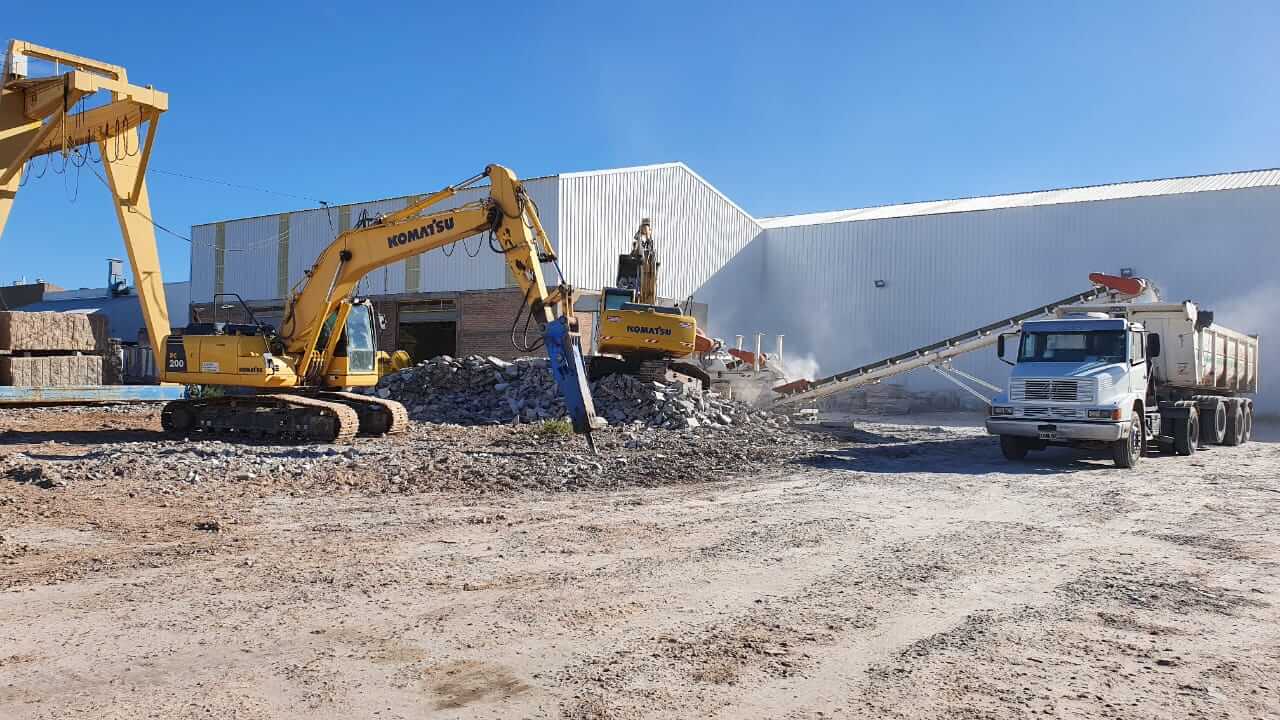

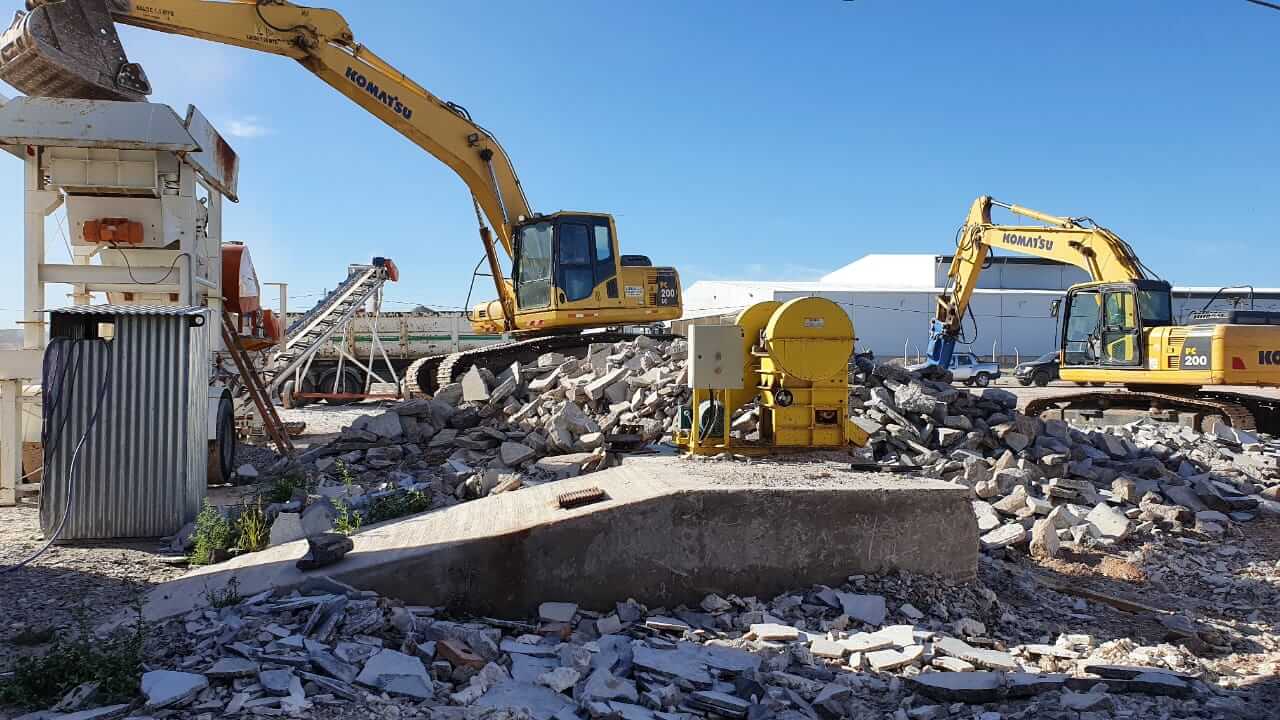

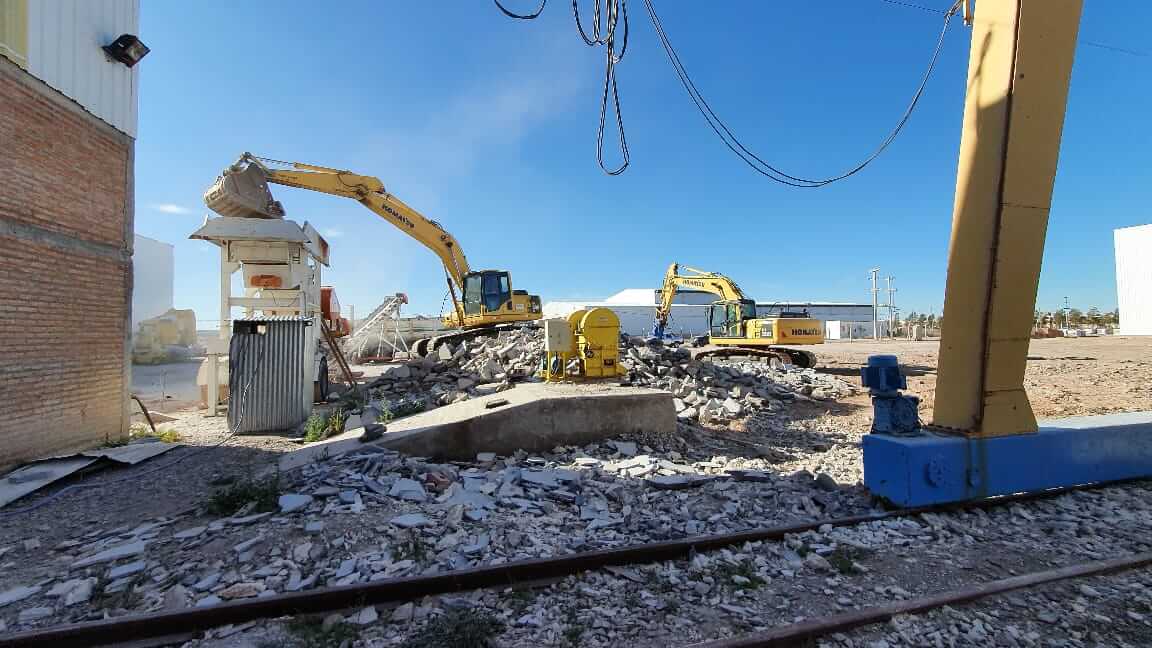

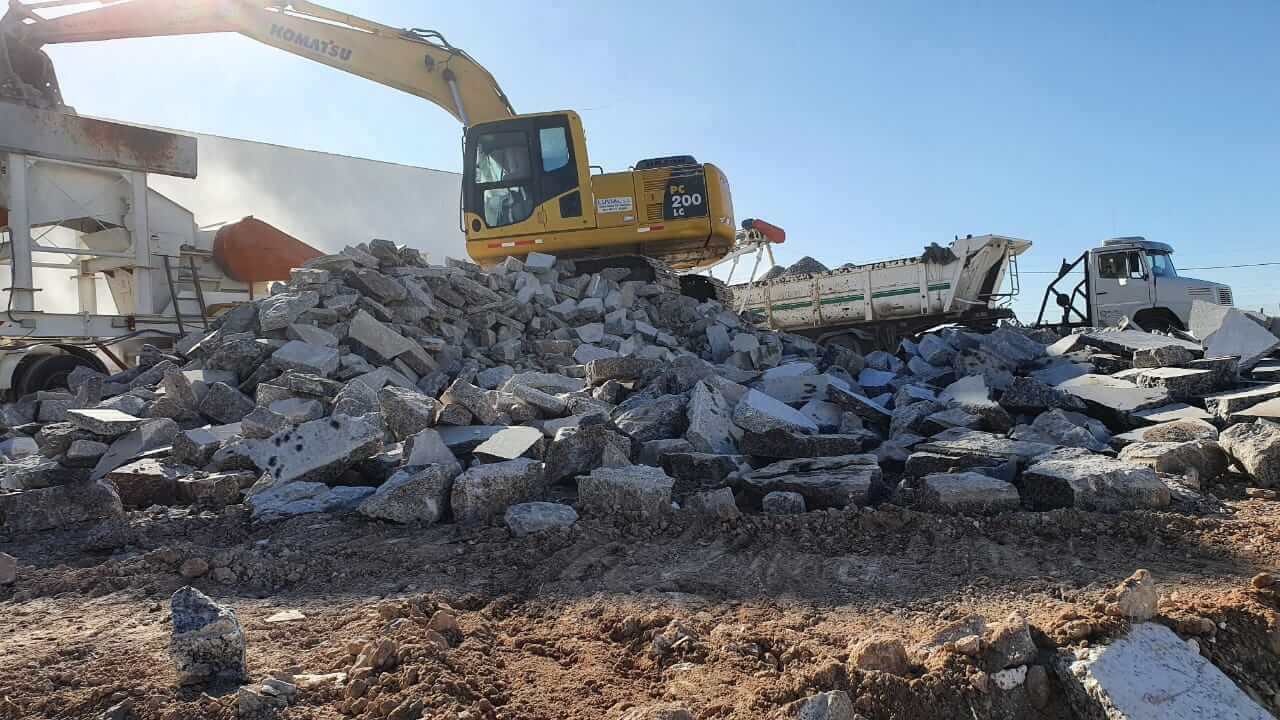

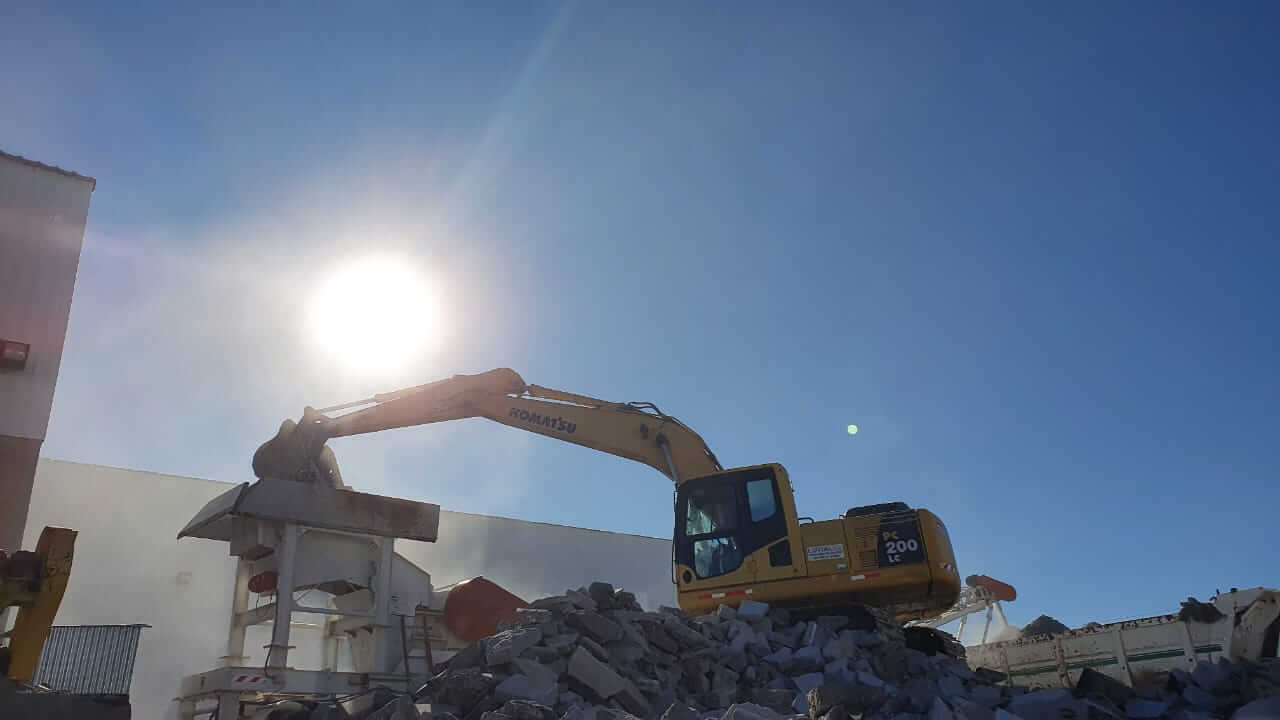

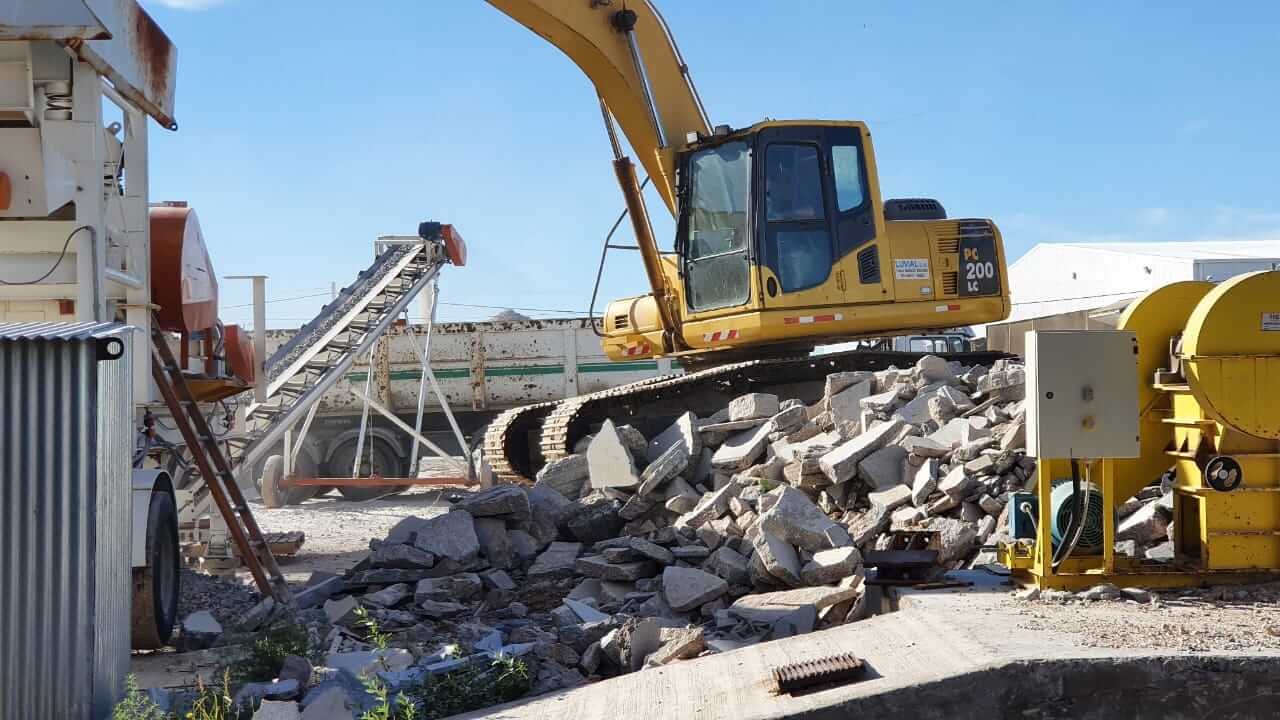

Alto desempeño y excelente relación costo por m3 de material procesado, especialmente en operaciones de reciclado de materiales sólido.
Tolva de hasta 4 m³ de volumen (enrasado) construida en chapa antidesgaste.
Tolva de Acopio de hasta 5 m3 enrasado con extracción inferior por cinta comandada por variador de frecuencia y velocidad variable.
Cinta Transportadora de 600 mm de ancho y 5,00 mts de largo, accionada por reductor 1=15 acoplado mediante correas tipo B a motor eléctrico de 7,5 CV

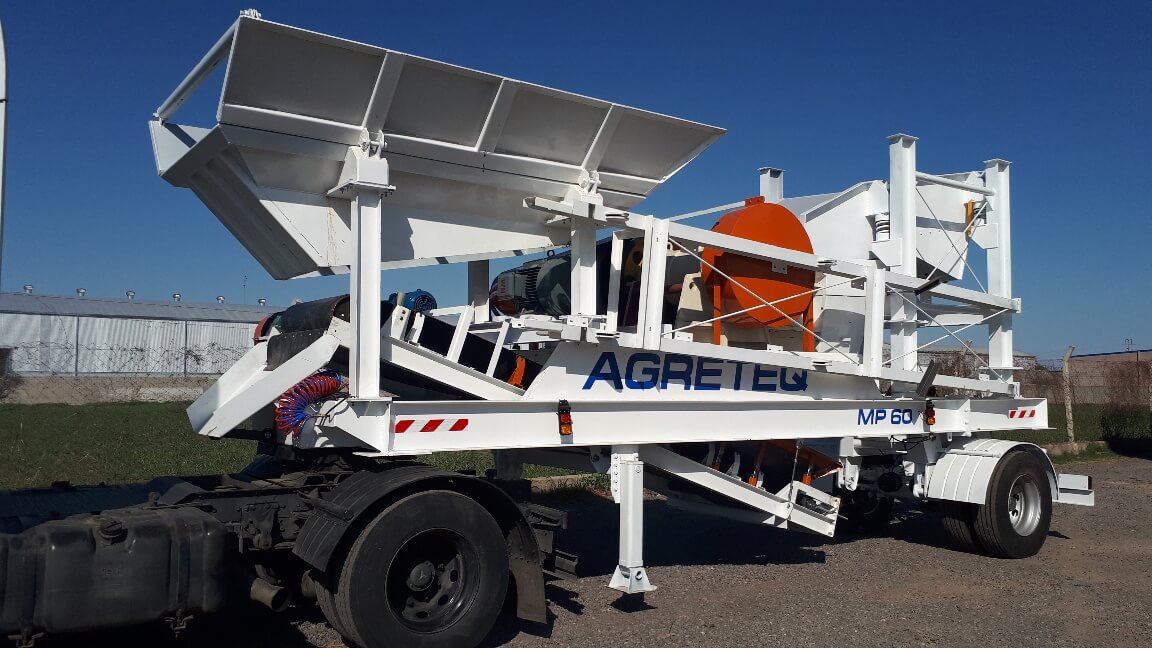

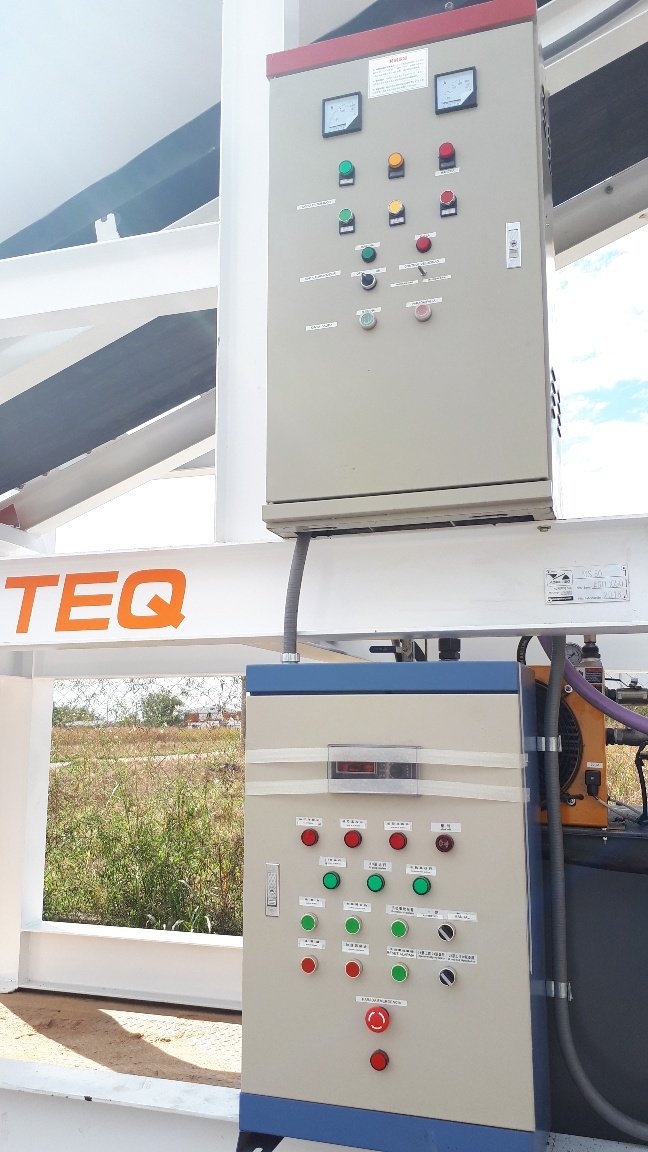

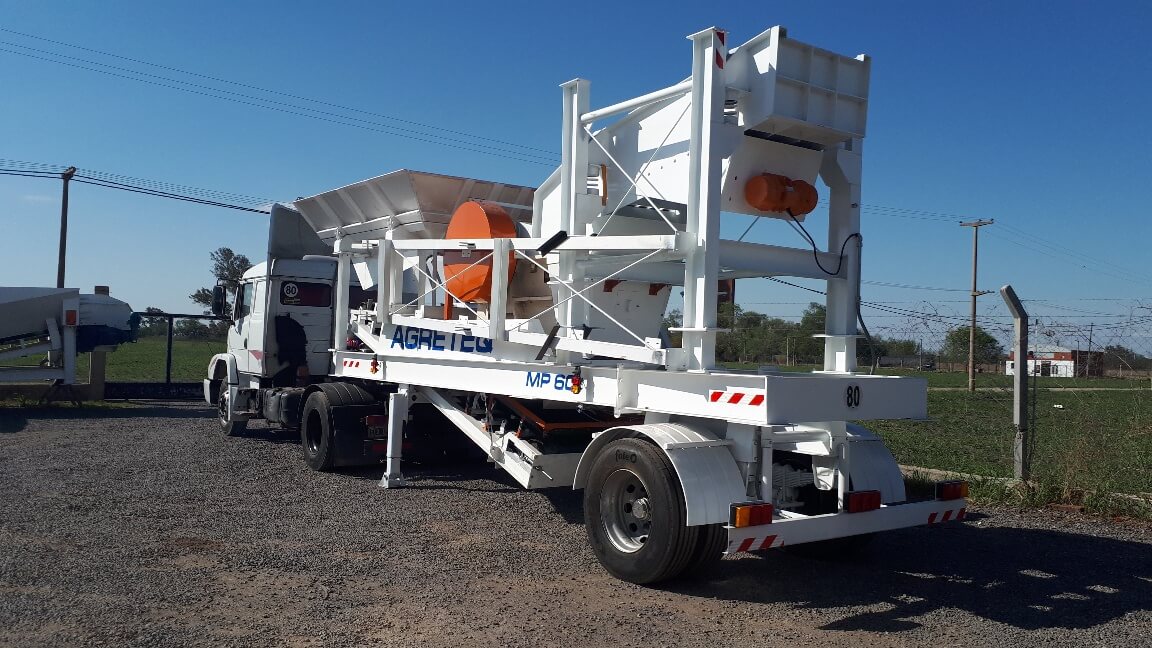

Módulo de Trituración Primaria para modelo MP 60, compuesto por Alimentador vibratorio accionado por vibradores de 2 CV, triturador de mandíbula de 400×600 mm de (hasta 350 mm de alimentación) y tableros de comando.

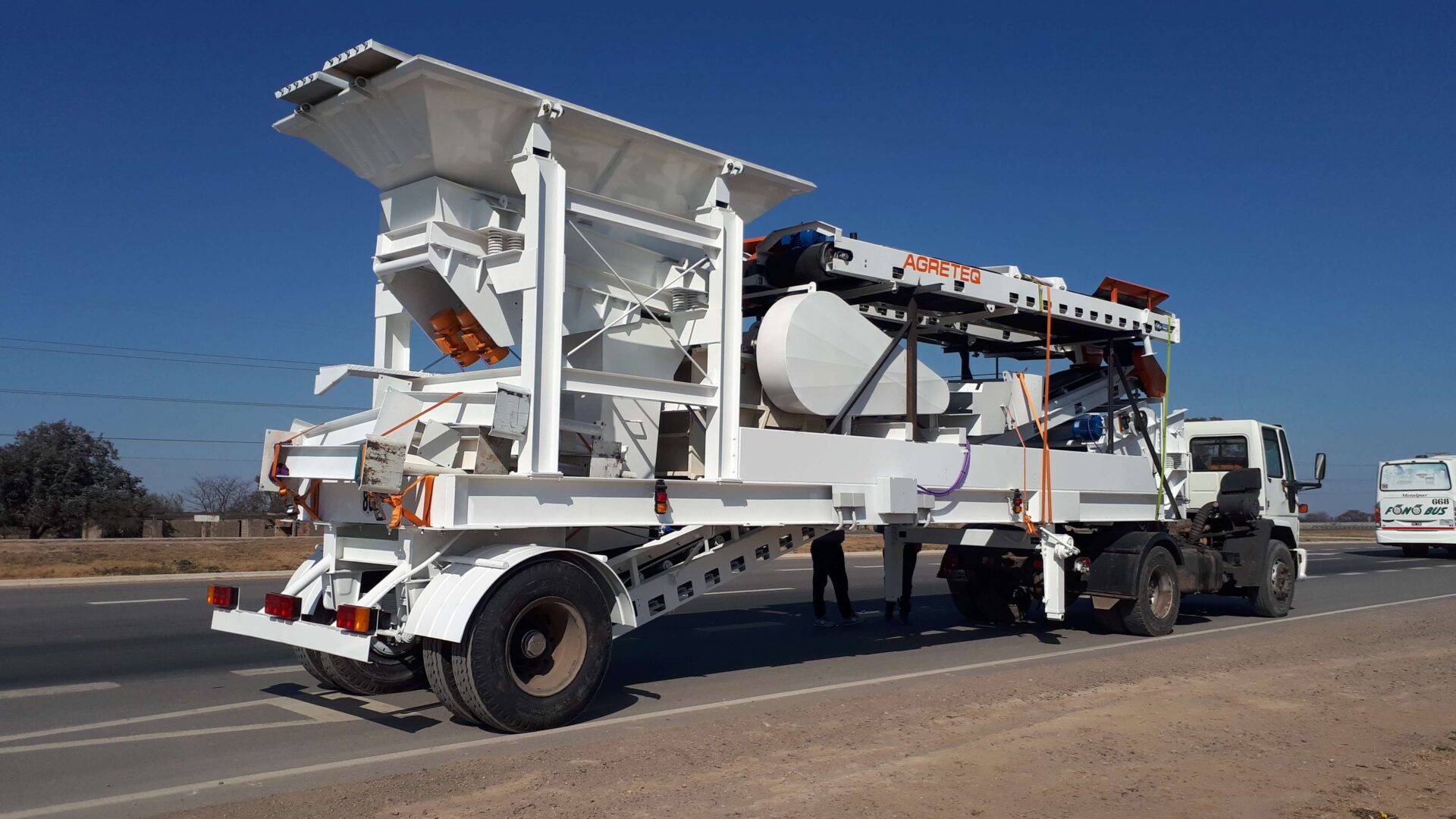

Chasis portante para transporte en como semirremolque construido en perfiles de acero tipo W 200×26. Opcionalmente, puede equiparse un eje para transporte carretero, neumáticos duales y luces reglamentarias.

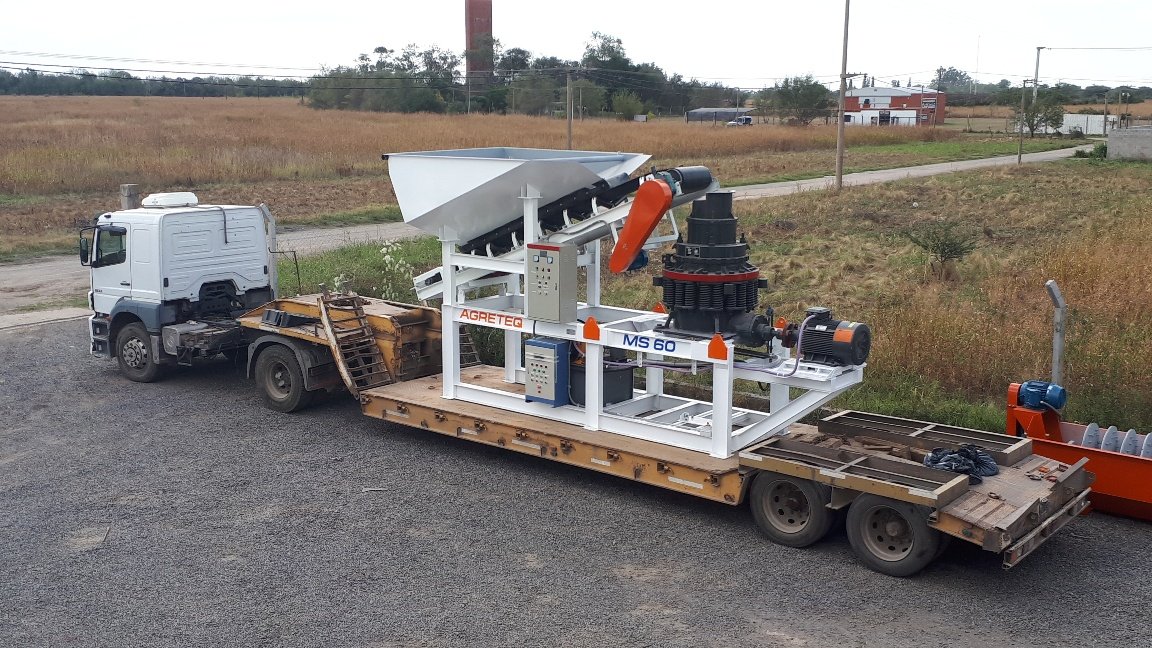

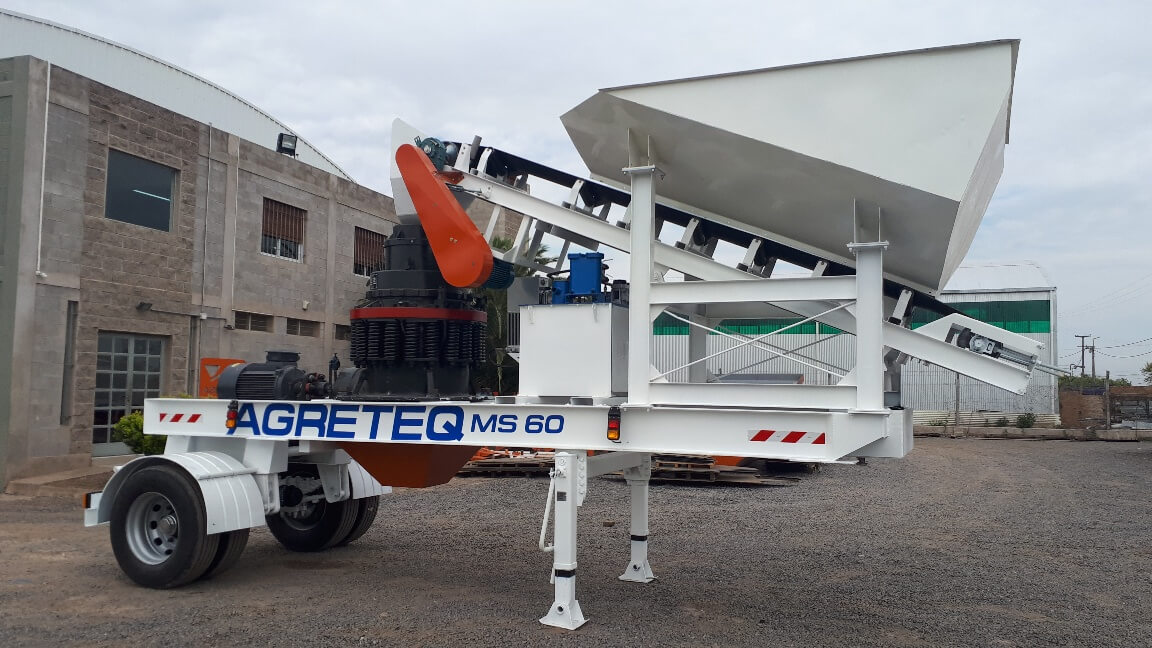

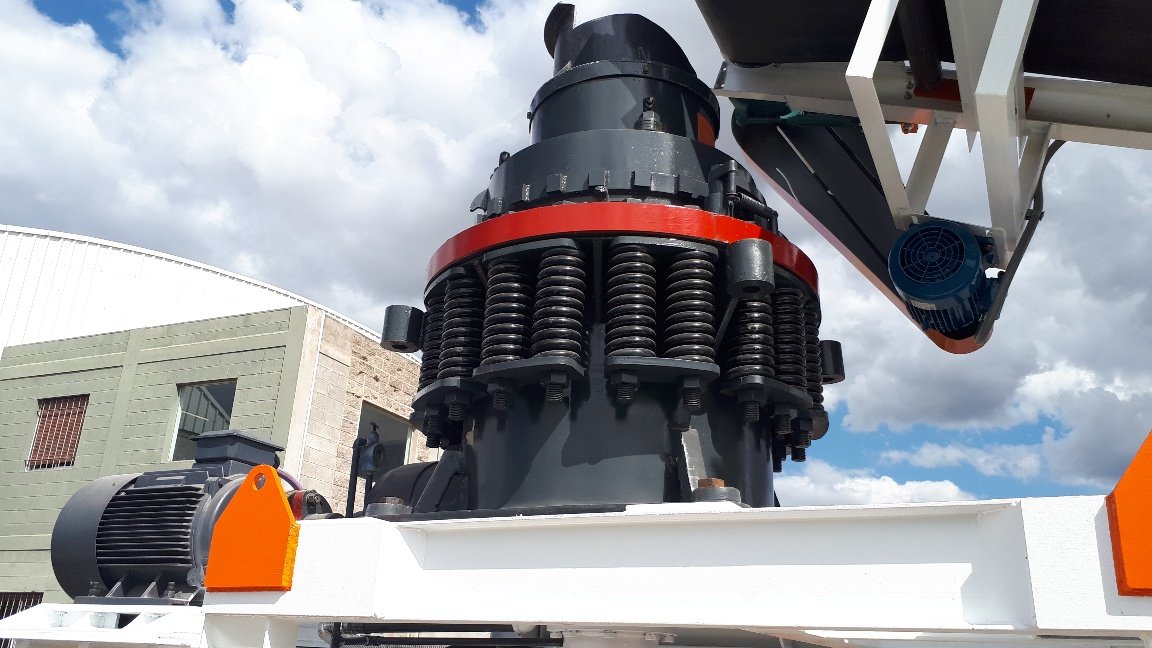

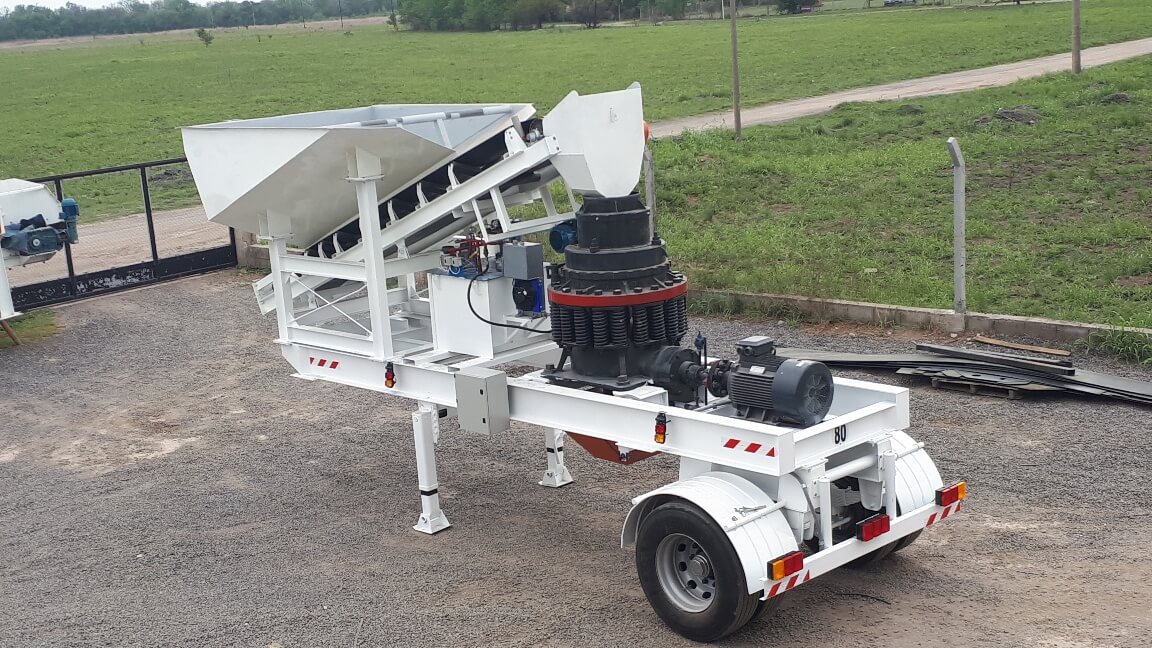

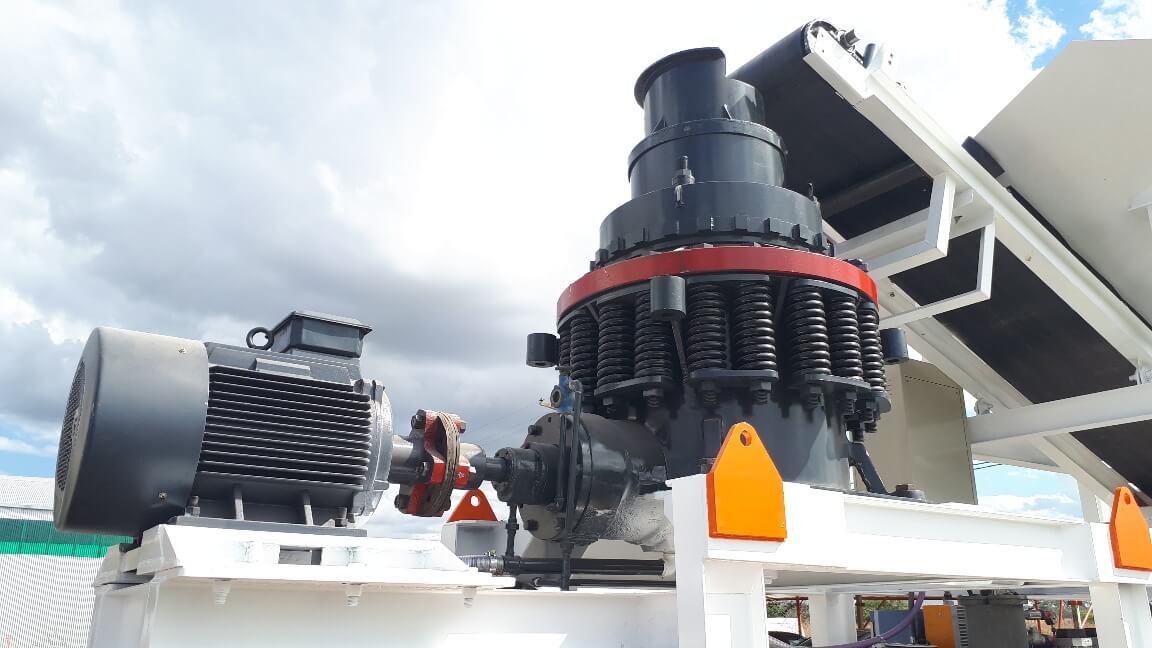

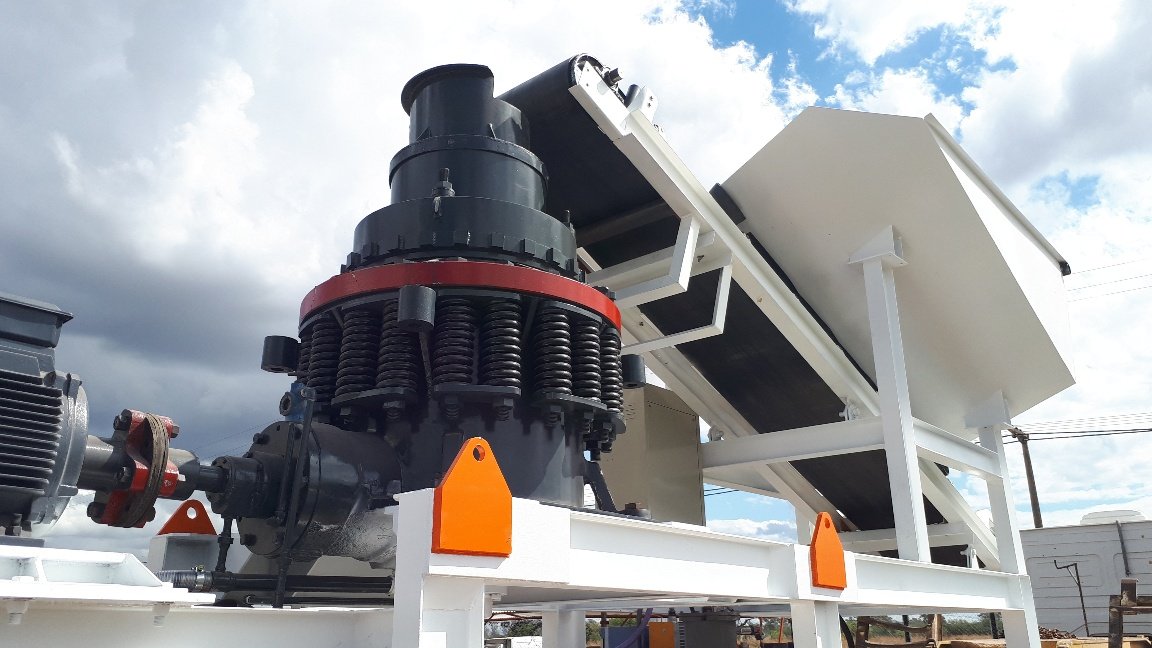

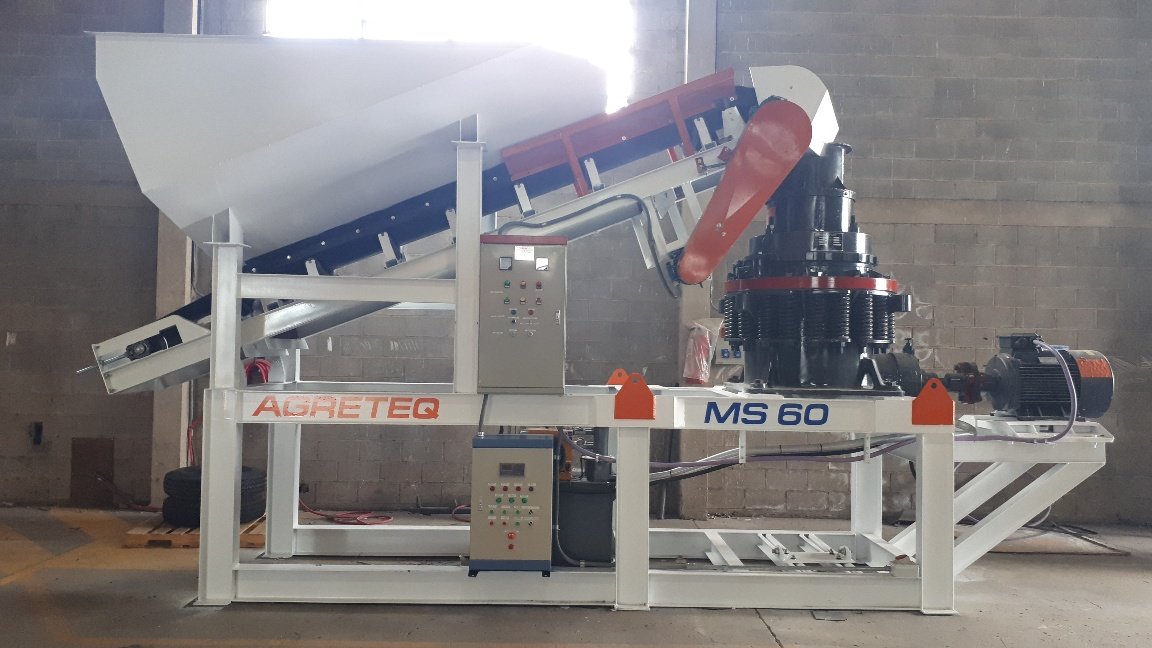

Módulo de Trituración Secundaria para Planta PTC 60 modelo MS 60, compuesto por tolva y cinta alimentadora de velocidad variable, triturador de cono de 600 mm de diámetro (hasta 50 mm de alimentación), tableros de comando y central hidráulica de lubricación.
Chasis portante para transporte en carretón construido en perfiles de acero tipo W 200×26. Opcionalmente, puede equiparse un eje para transporte carretero, neumáticos duales y luces reglamentarias.
Dimensiones en Posición de Trabajo: 7,10 mts x 2,50 mts x 3,90 mts.
Producción Horaria: Hasta 60 Tn/h
Peso Bruto Total (aprox.): 8500 Kg
Modelo | MP 60 / MS 60 |
TOLVA | |
Volumen Geométrico (enrasado) | 5 m3 (10 m3 opcional con postizo superior) |
Alimentador | Vibratorio modelo AVB 3080, con grilla de separación de finos en el extremo, accionado por motor de 7,5 CV. Opcional: Cinta Transportadora de Velocidad Variable y Compuerta regulable, accionada por motor eléctrico de 10 CV (24” x 4500 mm). |
Capacidad de Alimentación | Hasta 100 Tn/h (en función a la granulometría y la velocidad de avance) |
Grilla (1) | Chapa 1/2″ de espesor; paso 50 a 150 mm |
| TRITURADOR PRIMARIO (MP 60) / SECUNDARIO (MS 60) |
Modelo | PE 400x600 / PYB 600 |
Capacidad / Potencia | Hasta 80 Tn/h; 50 CV (PE 400x600) / Hasta 60 Tn/h; 50 CV (PYB 600) |
CINTA | |
Ancho | 24″ lisa, montada sobre dúos conductores |
Largo | 6000 mm entre centro de cabezales |
Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 10 CV de potencia |
Velocidad | Hasta 1,8 m/seg (según configuración) |
Capacidad de Alimentación | Hasta 100 Tn/h (en función a la granulometría y la velocidad de la cinta) |

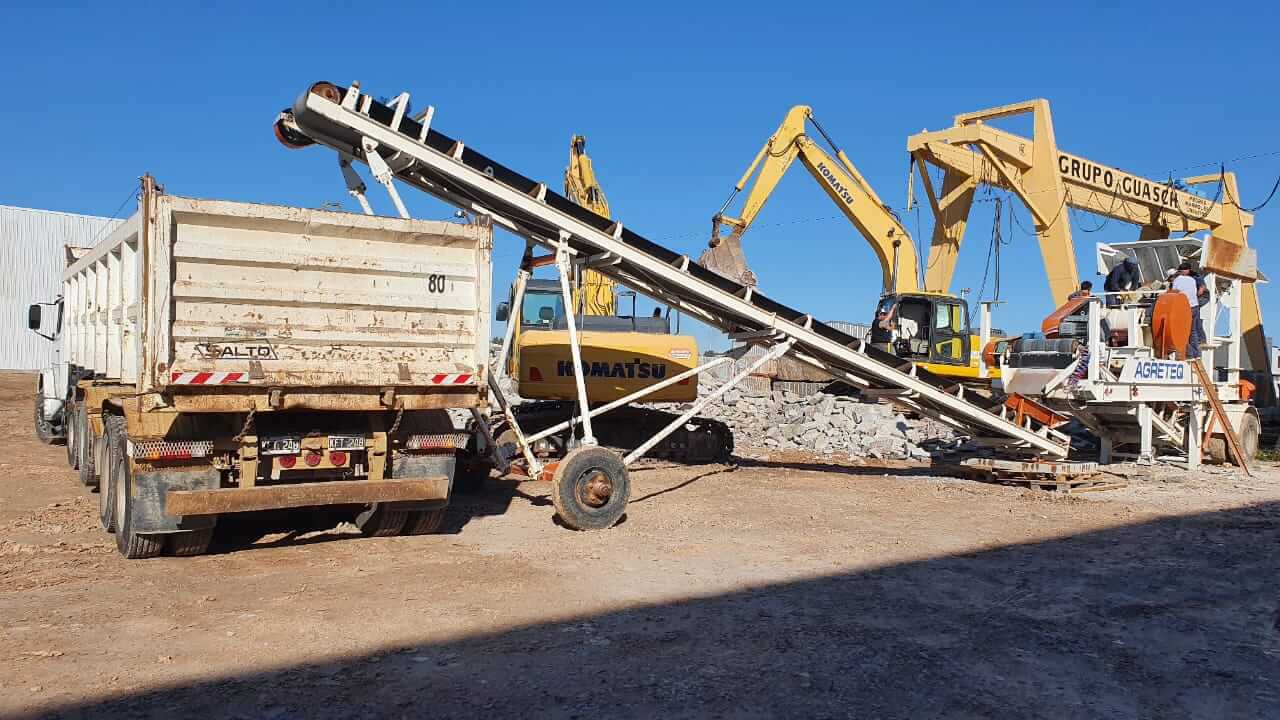

Cintas de Evacuación (3) | Recomendadas: CTR 2412 |
CHASIS SOPORTE | |
Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes en chapa conformada |
Sistema de Transporte | Eje tubular de 5″ con pulmones de freno de 8” doble efecto, con masas para llanta disco de 20″ de 10 agujeros, elásticos para 20 Tn |
Rodado | Llantas 20″, cubiertas 10.00″ x 20″ sin cámara de alto desempeño |
Luces y señalización | Reglamentarias para tránsito conforme normativas de Mercosur |
DIMENSIONES Y PESOS | |
Dimensiones | 7500 x 2600 x 3850 mm |
Superficie de Trabajo | 40 m² (8000 x 5000 mm) aprox. |
Altura de carga de Tolva | 3800 mm (4500 mm con postizo) |
Alturas de Descarga de Cintas | Hasta 3850 mm |
Volumen de Material Clasificado | hasta 350 m3 con uso de cintas CTR |
Potencia Instalada (CV) | 65 CV |
(1)Ítems opcionales (2)Ítems opcionales (3)Ítems opcionales |
