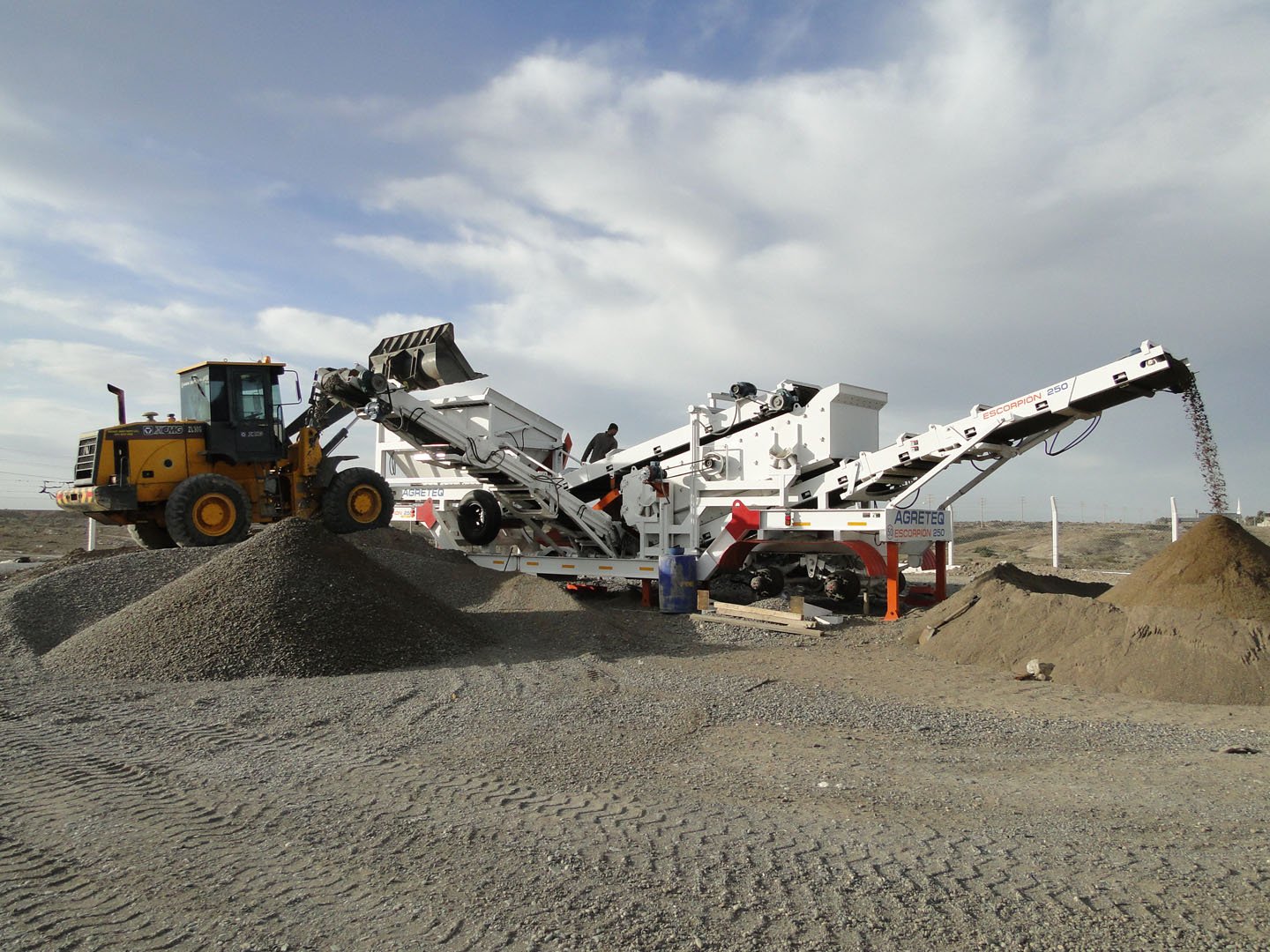

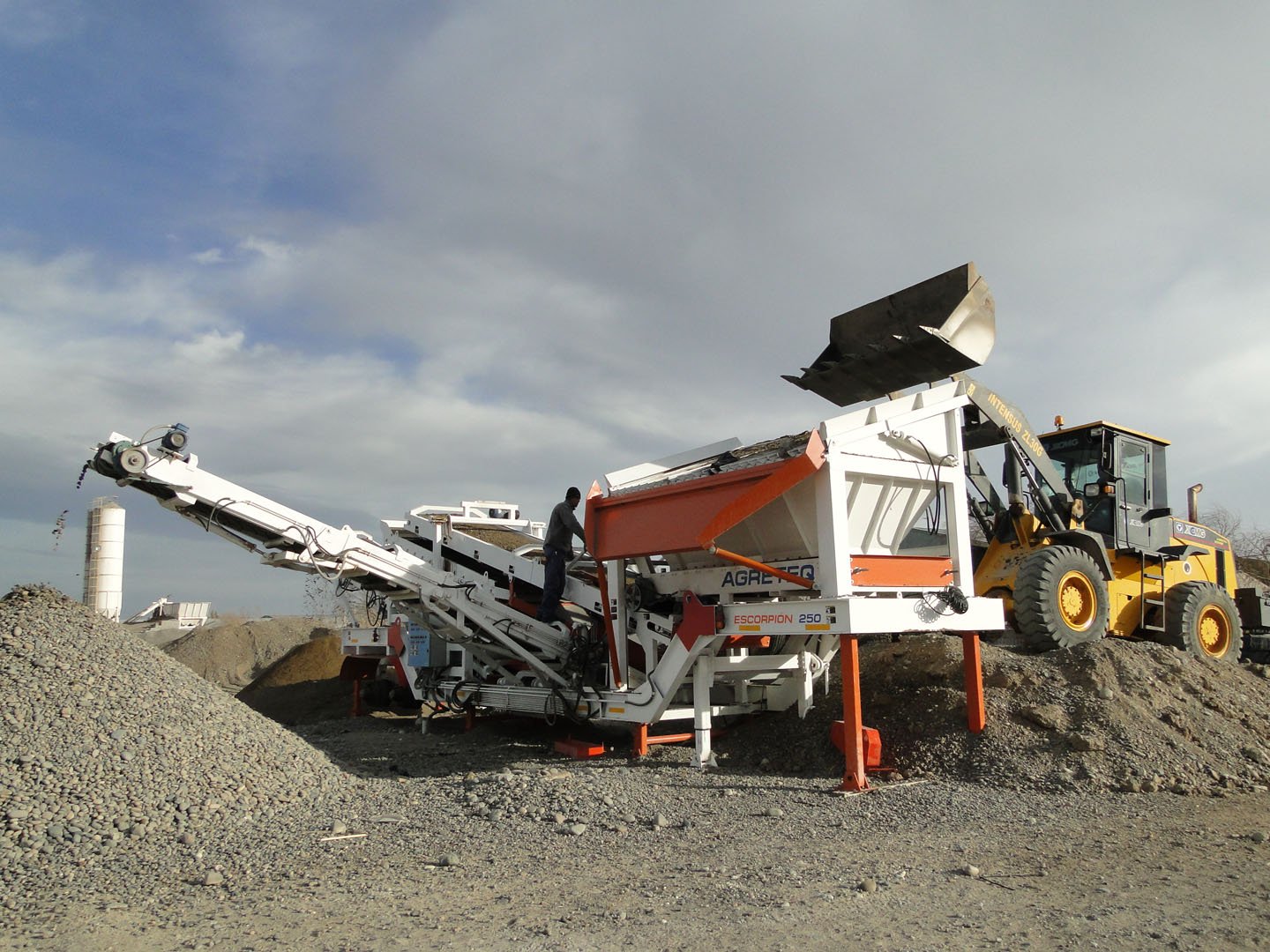

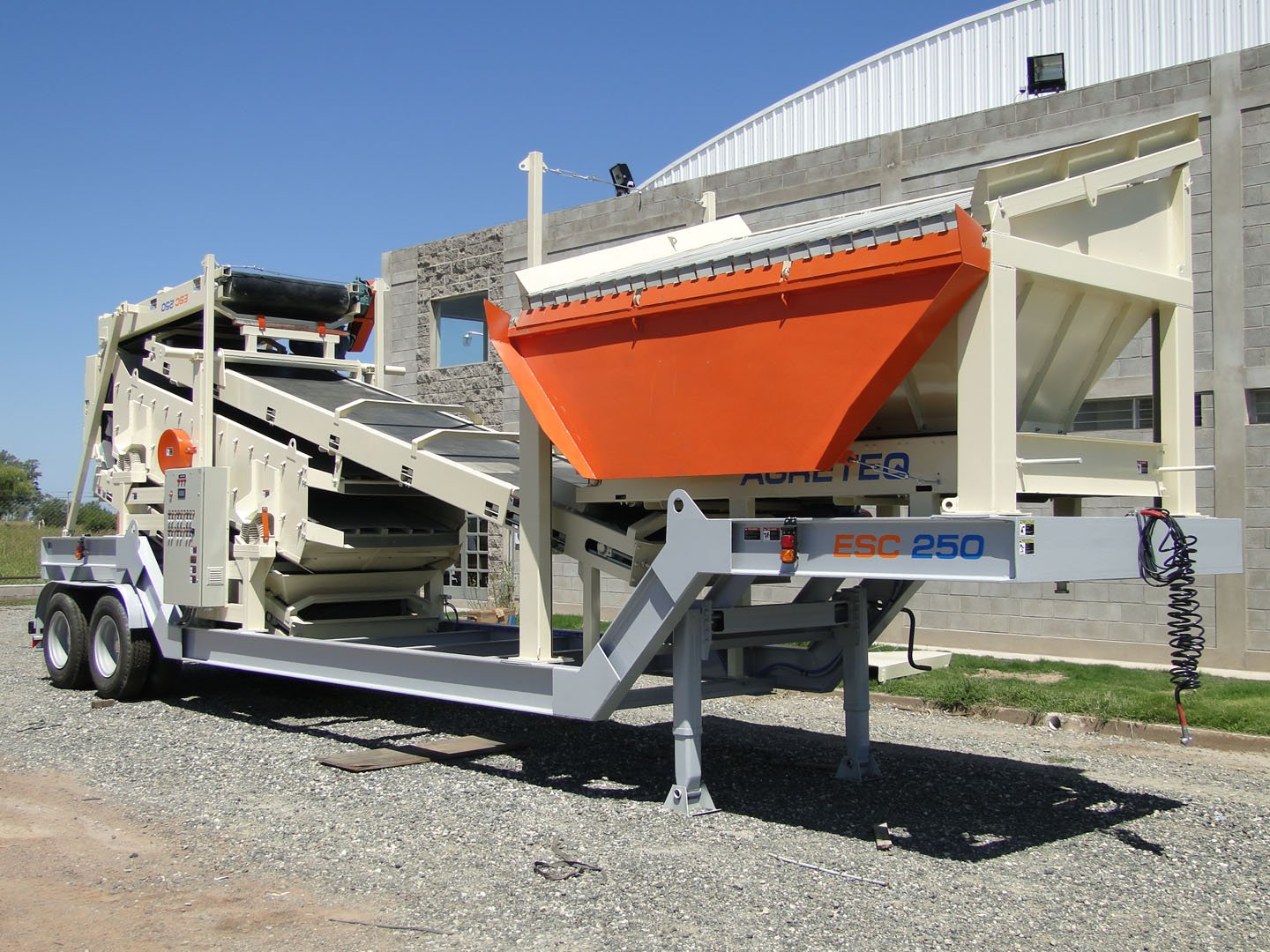

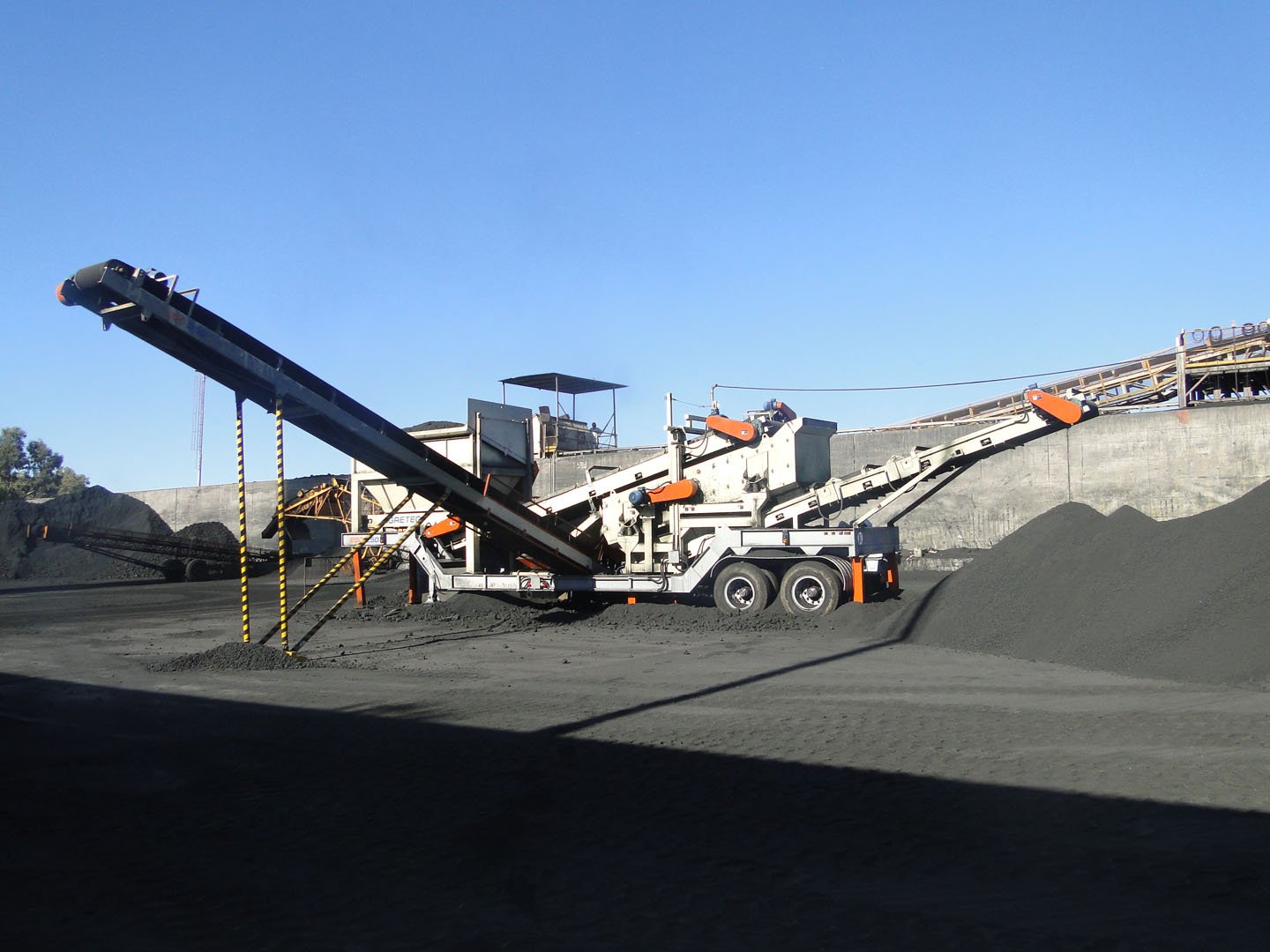

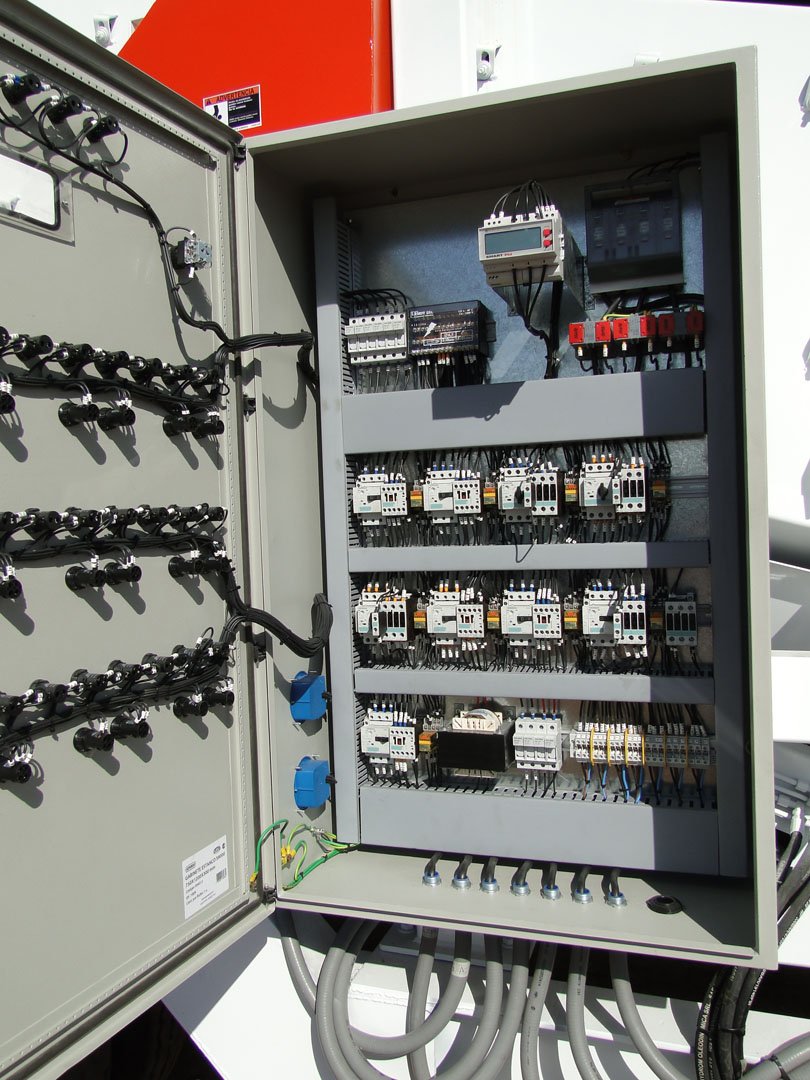

Las Plantas Clasificadoras de la Serie ESC son los equipos móviles de mayor capacidad instalada producidos en el ARGENTINA. Están equipados con zarandas de 9 m2 por nivel, lo que les otorga capacidades reales superiores a las 300 Tn/h efectivas (*). De esta familia, el modelo ESCORPION 250 es la única planta clasificadora móvil automontante fabricada en ARGENTINA.
(*): en función a las granulometrías de trabajo y condiciones del material al ingreso

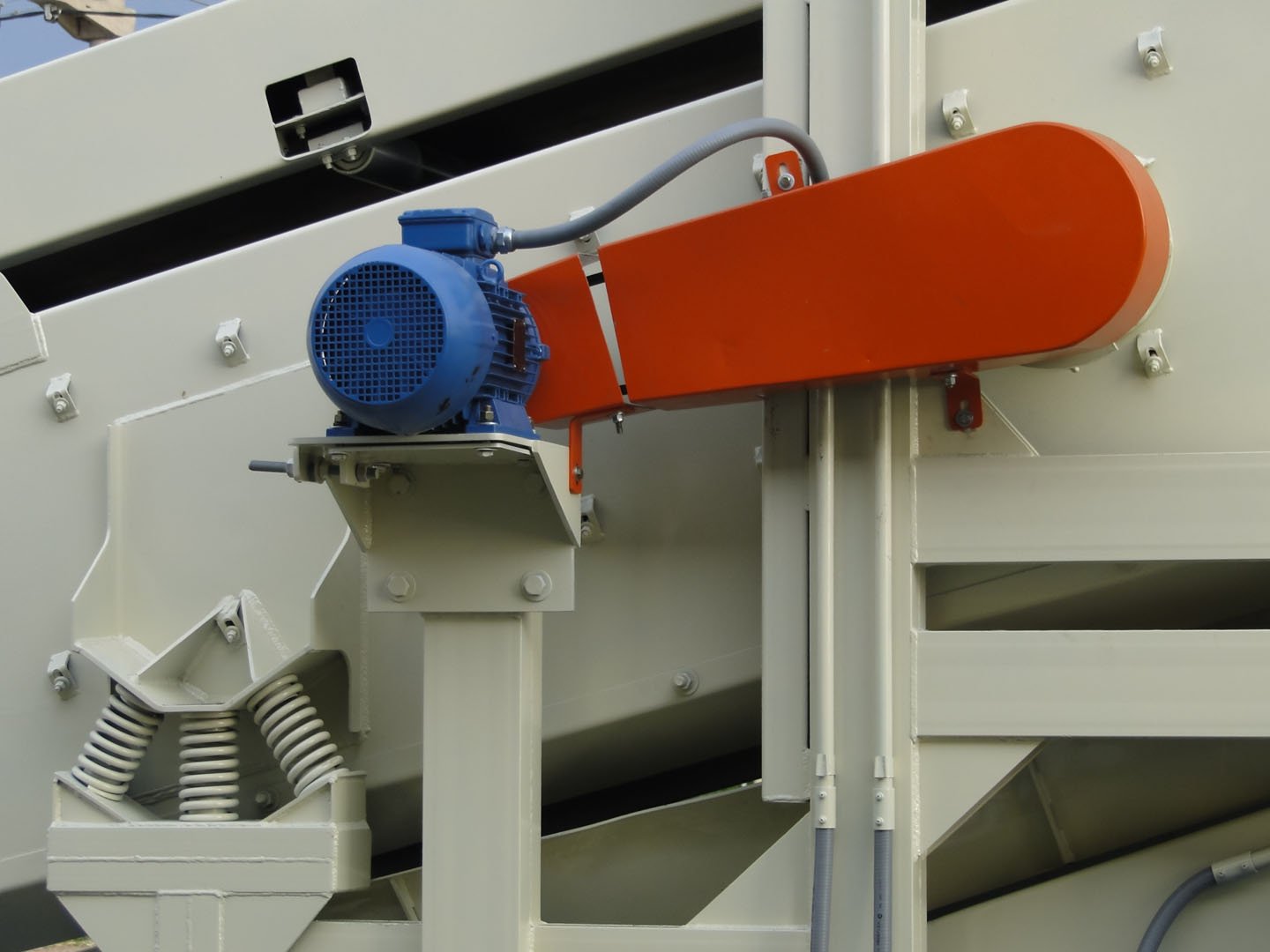

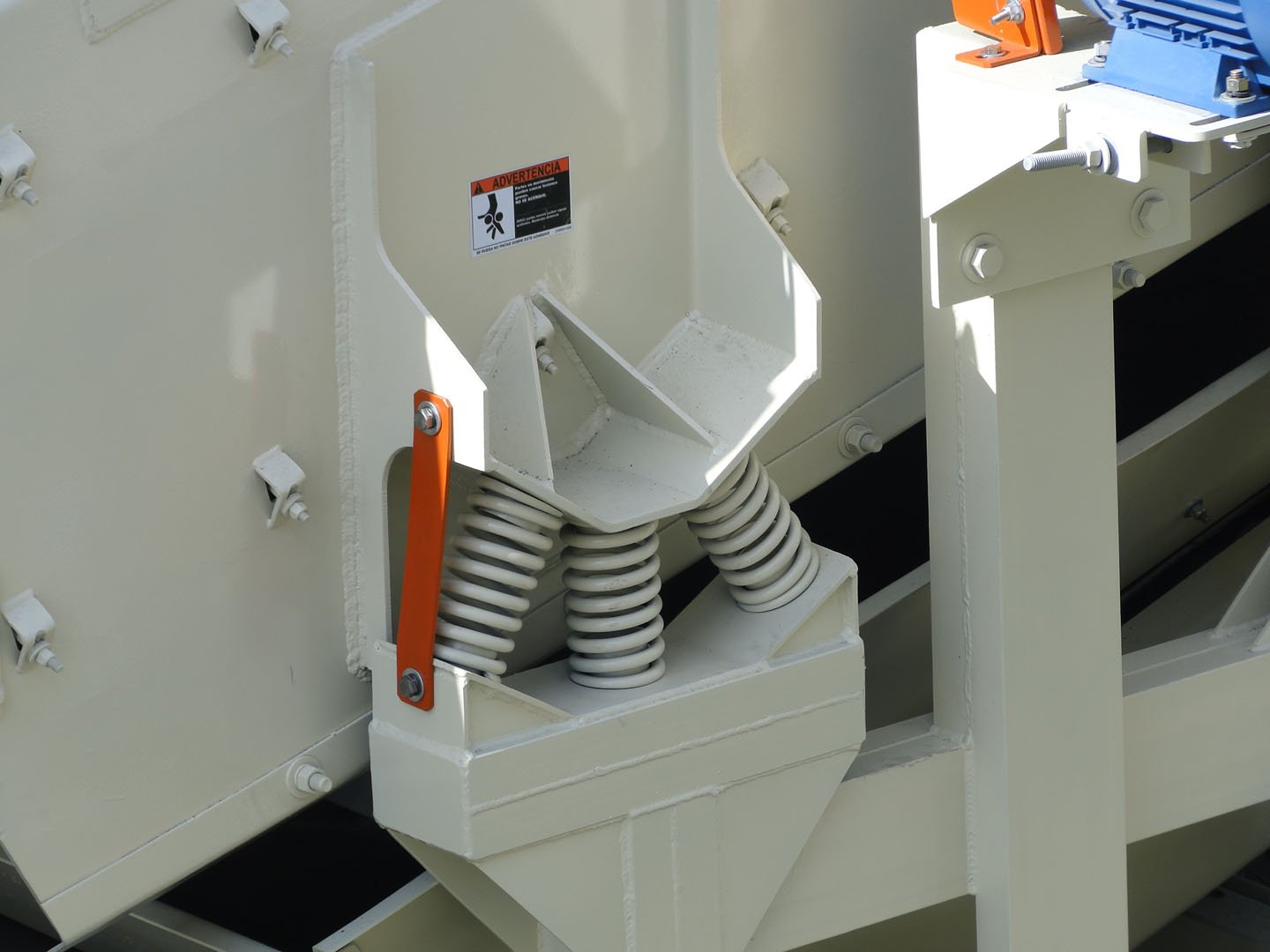

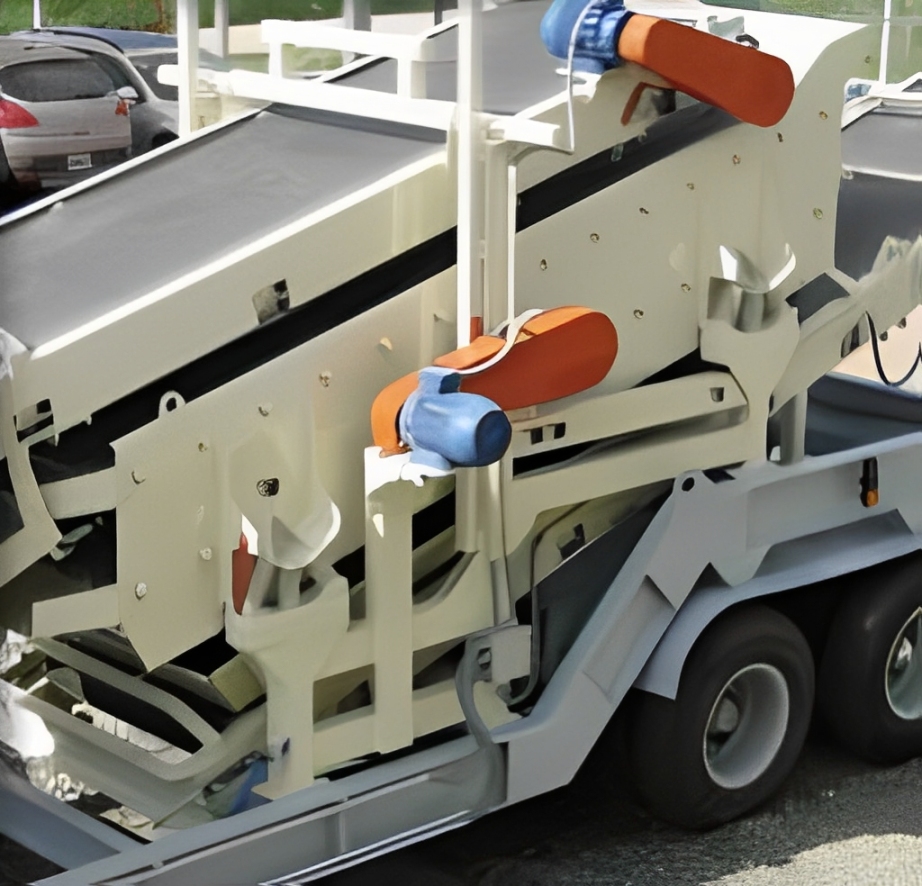

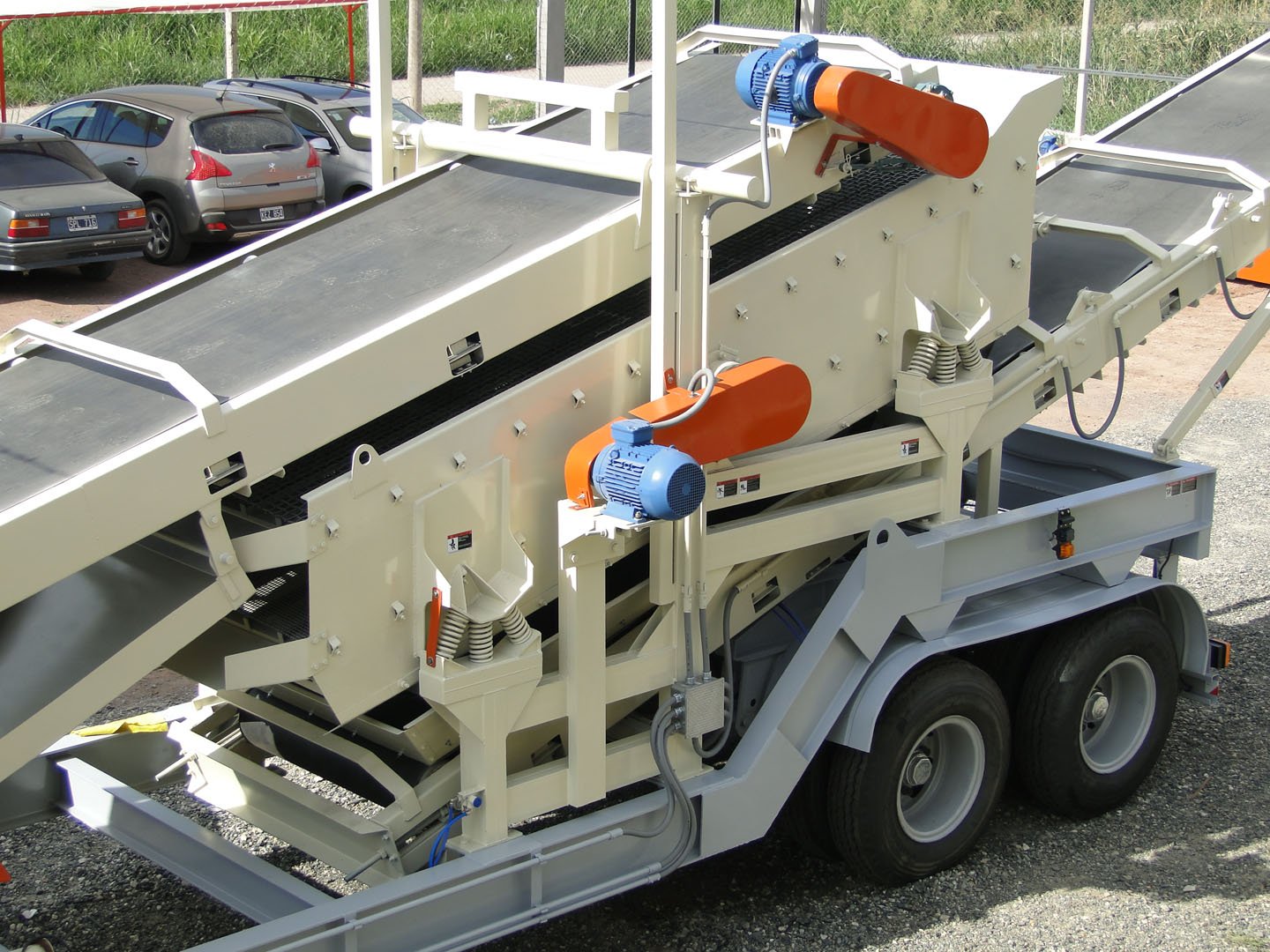

Las zarandas disponibles para esta planta son ZC 1850 – ZC 1850/3 (1,80 x 5,00 mts; 9 m²; hasta 250 Tn/h efectivas). Accionadas por motor eléctrico trifásico de 20 CV a 1400 rpm mediante 3 correas B85.

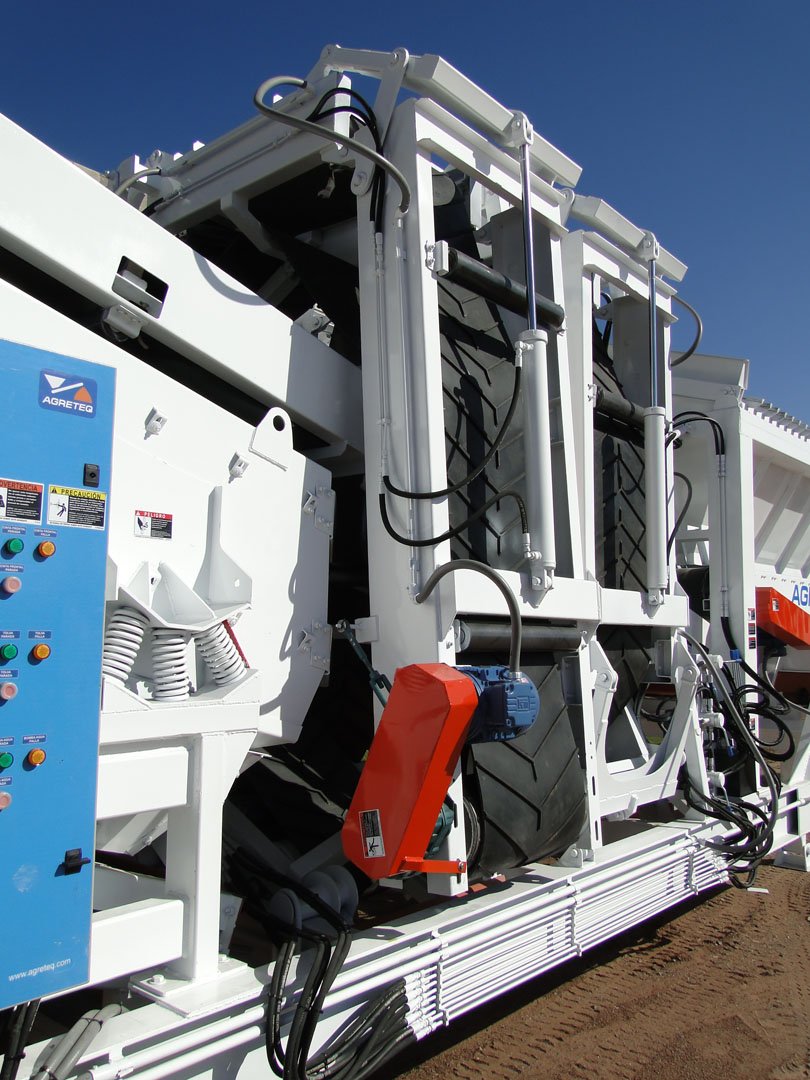

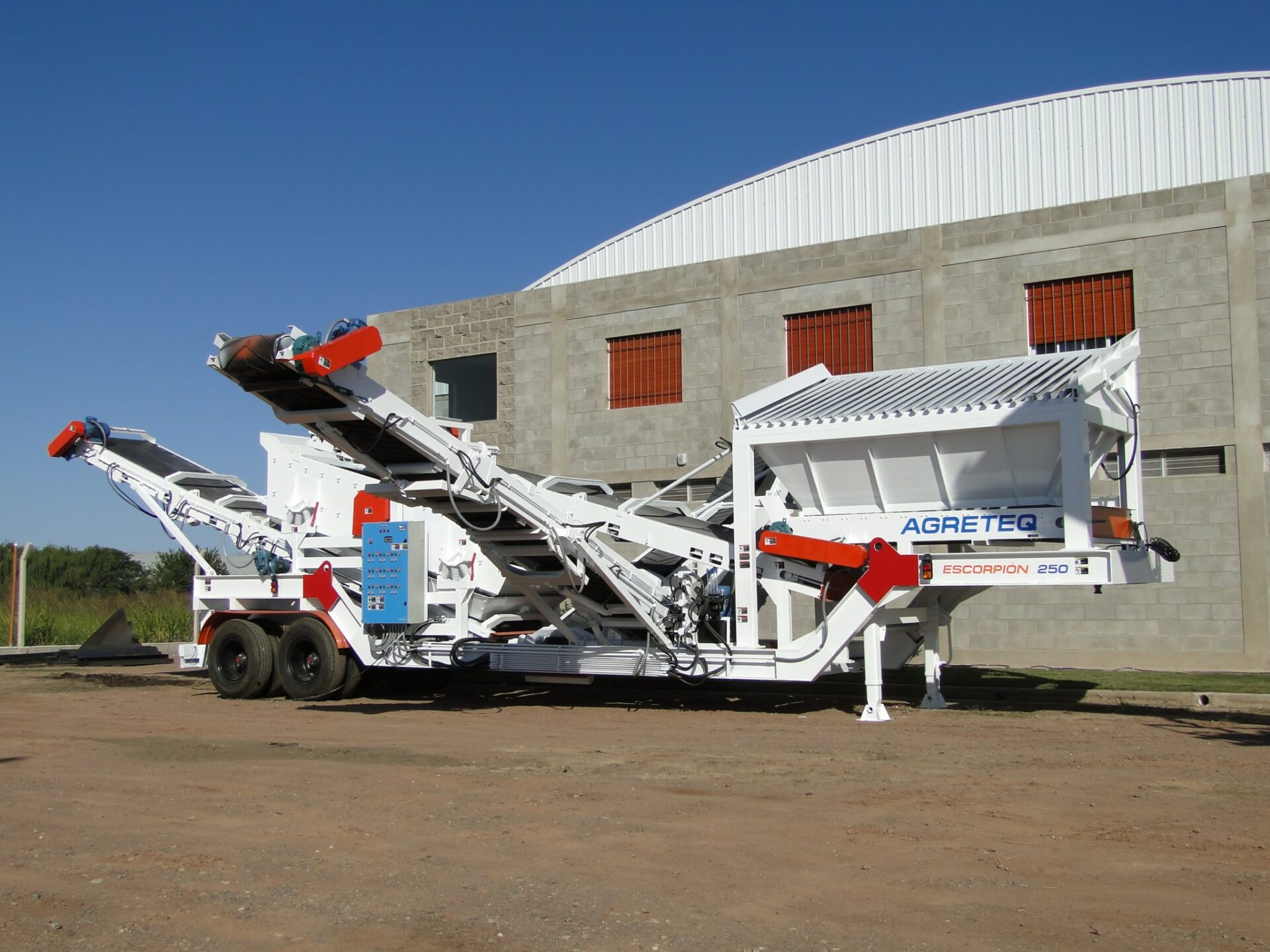

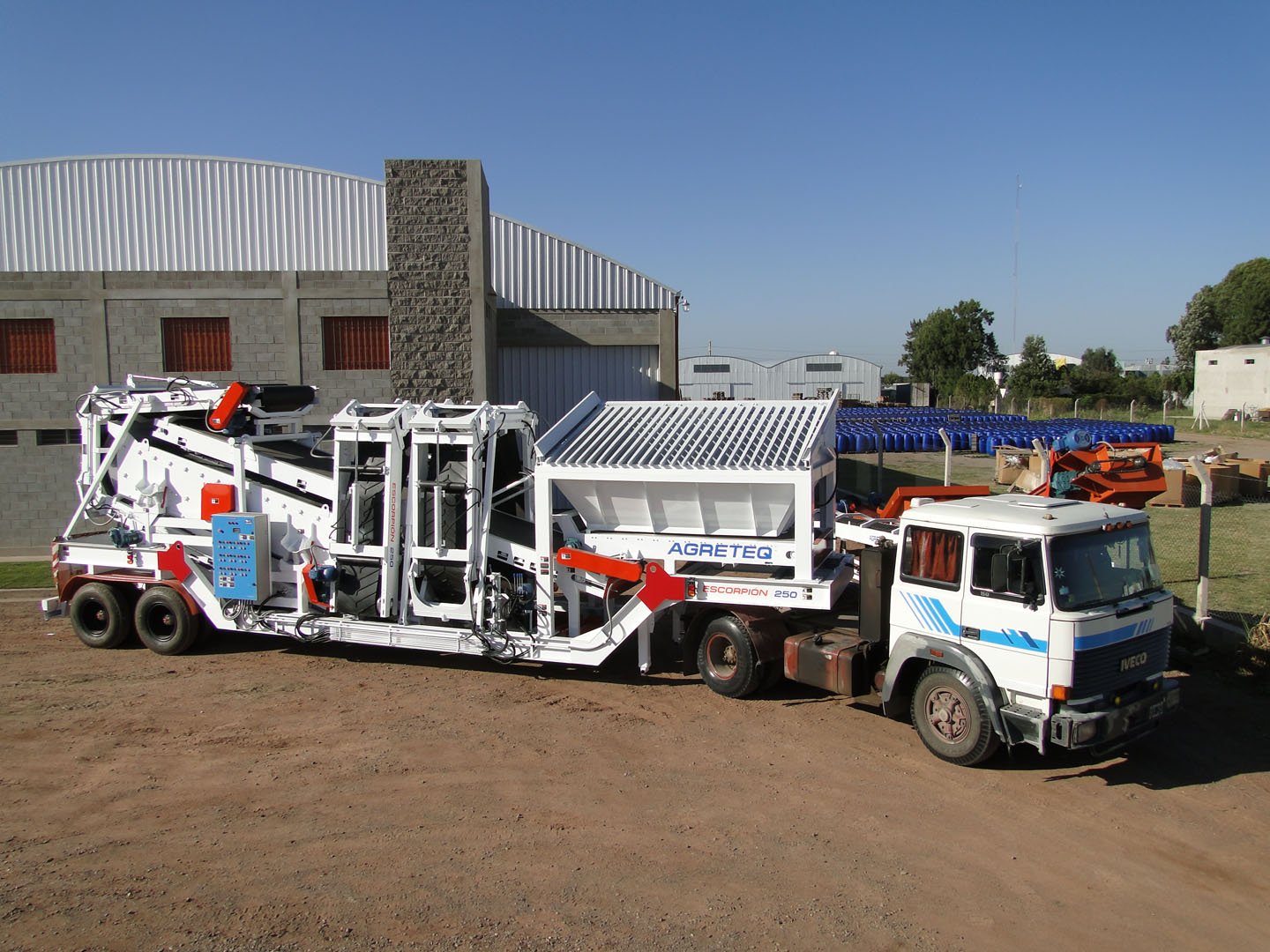

La serie ESC 250 dispone de una variante con cintas plegables hidráulicas, denominada ESCORPION 250. Las cintas laterales se pliegan en 4 tramos y son de 24 mt. de ancho, en tanto que la cinta inferior se pliega en 3 tramos y es de 48″.

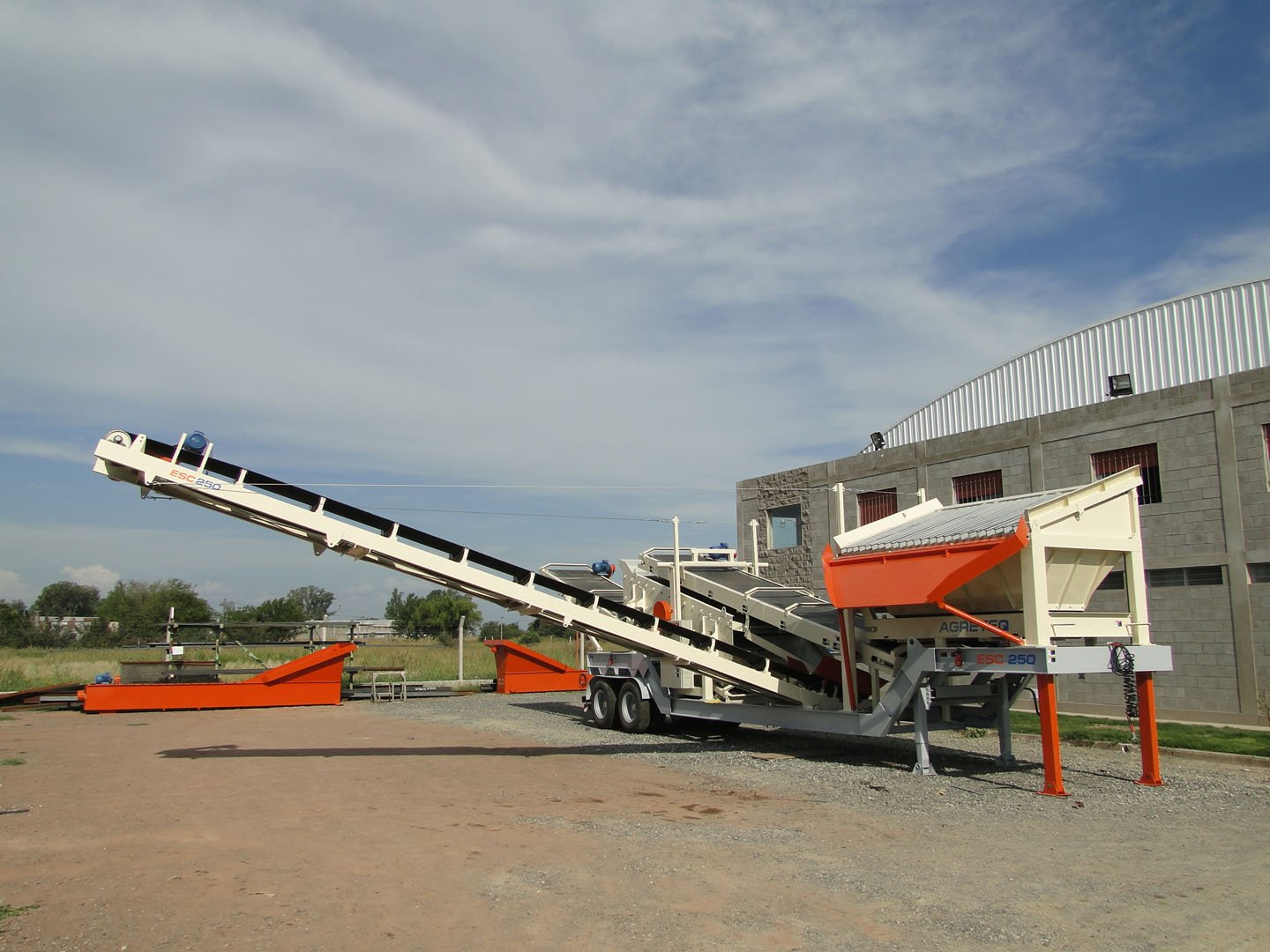

La planta de clasificación ESC 250 cuenta con una cinta principal para el transporte de los agregados desde la tolva de recepción hasta la zaranda. Cinta Principal: tríos de 48″ de ancho y 9,00 mts de largo, accionada mediante reductor pendular acoplado a motor eléctrico trifásico de 10 CV a 1400 RPM.

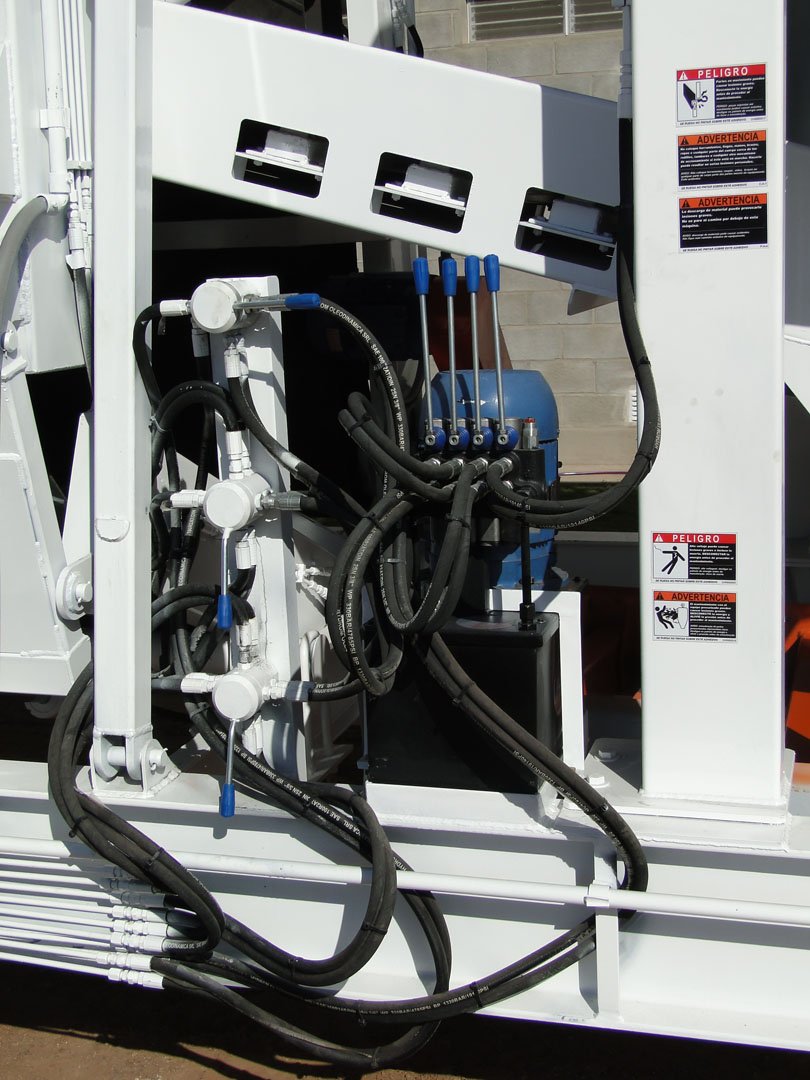

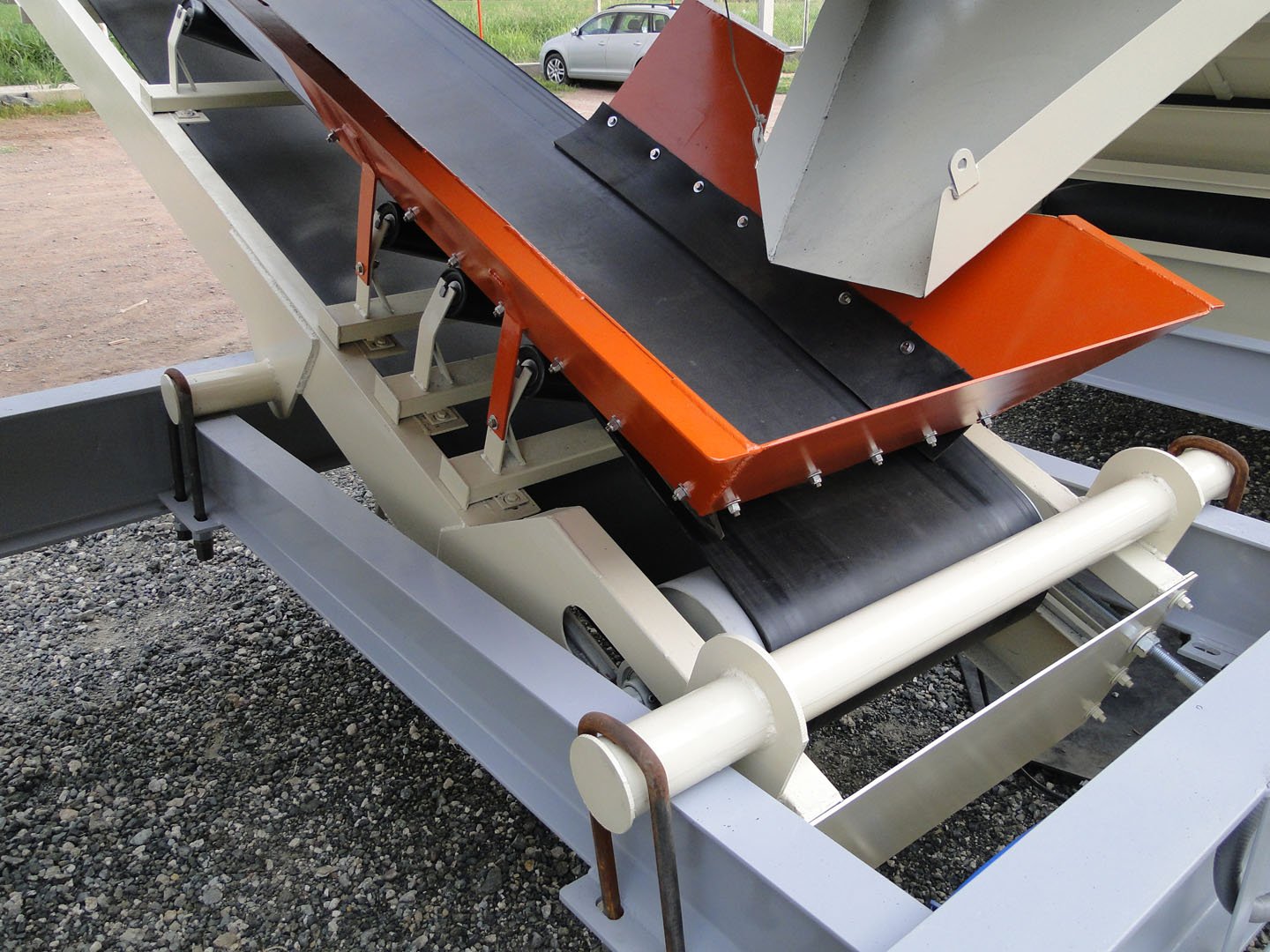

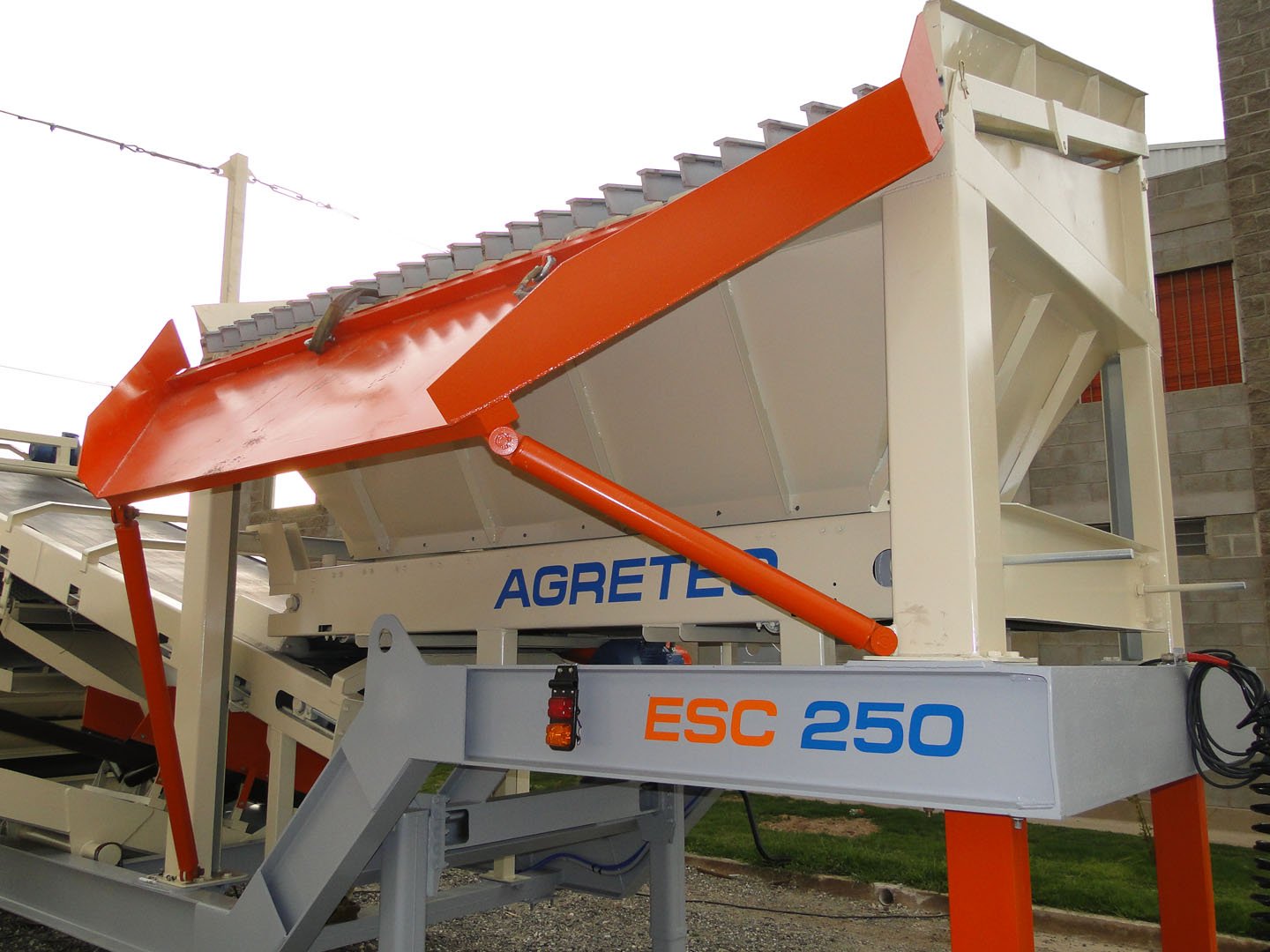

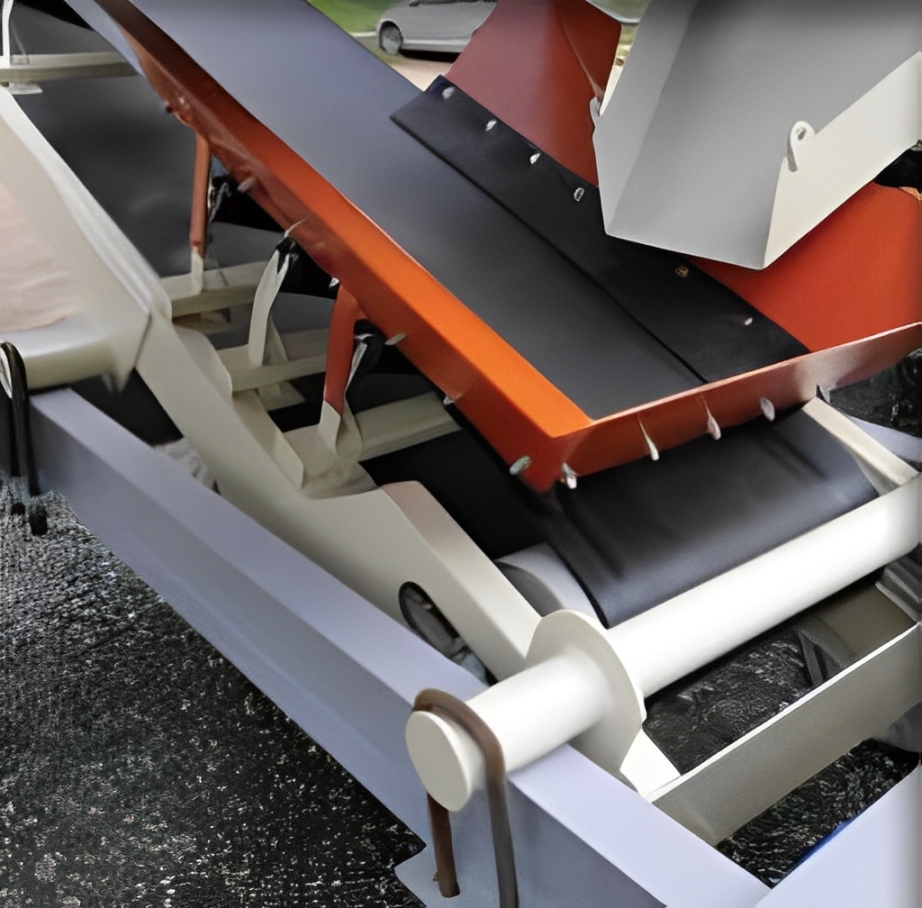

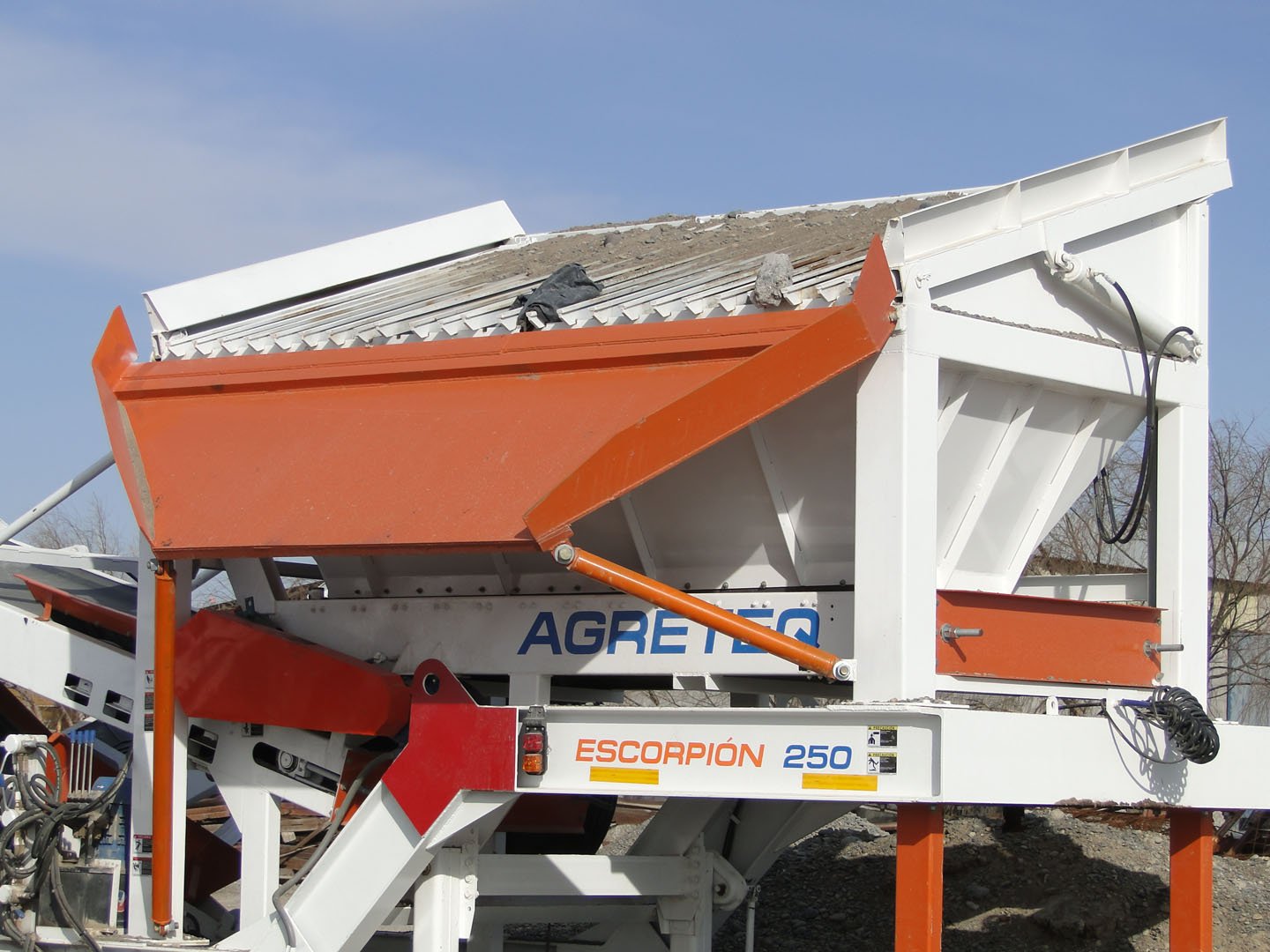

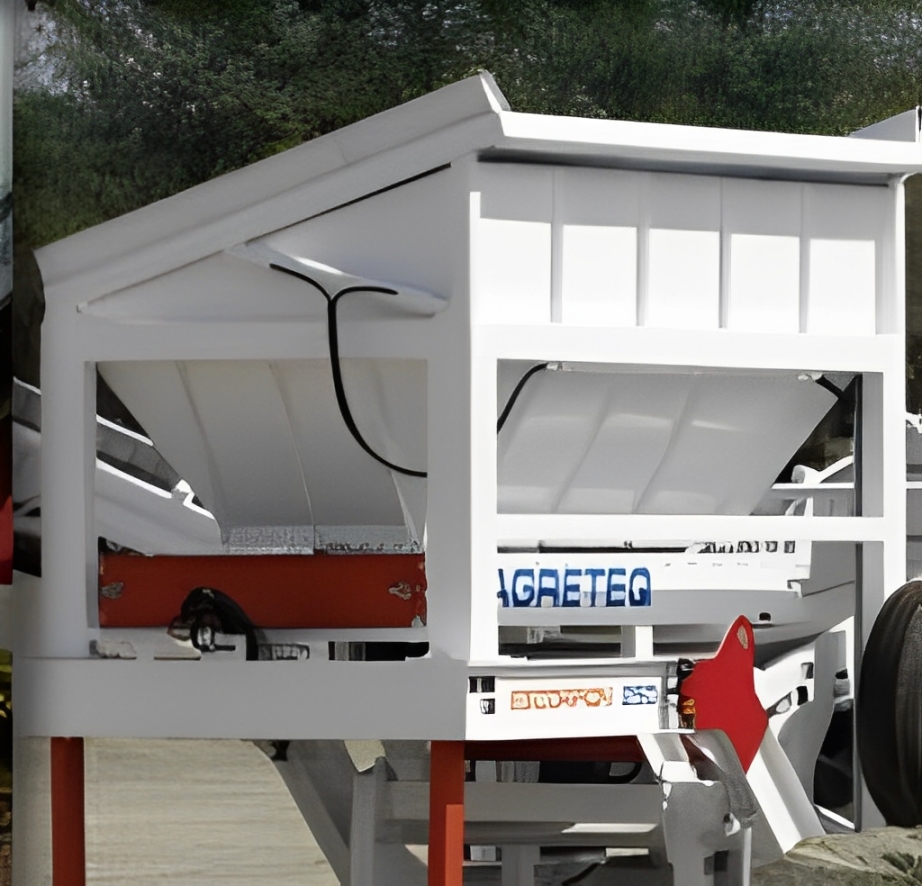

Tolva de hasta 5 m³ de volumen (enrasado) construida en chapa de acero antidesgaste, con parrilla separadora autolimpiante, de inclinación variable, accionada por dos cilindros hidráulicos comandados a control remoto. Cinta extractora plana de 48″ de ancho y 3,50 mts de largo, accionada mediante reductor pendular acoplado a motor eléctrico trifásico de 10 CV a1400 RPM.
Modelo | ESC 250 / ESCORPION 250 |
---|---|
TOLVA | |
Volumen Geométrico (enrasado) | 5 m3 (10 m3 opcional con postizo superior) |
Alimentador | Cinta Horizontal de Velocidad Variable de 48” de ancho, accionada por motor eléctrico de 10 CV |
Capacidad de Alimentación | Hasta 300 Tn/h (en función a la granulometría y la velocidad de avance) |
Grilla (1) | Chapa 1/2″ de espesor; paso 50 a 150 mm |
ZARANDA | |
Modelo | ZC 1850 |
Dimensiones | 5000 x 1800 x 1300 mm |
Potencia | Motor de 20 CV a 1400 RPM con transmisión mediante 4 correas tipo B al excéntrico del eje |
Capacidad | Hasta 300 Tn/h (en función a la granulometría y la frecuencia de oscilación) |
Regador (2) | Termofusión de 2 ½ ″ – Bomba de 10 CV; 1100 l/min |
CINTAS | |
Ancho | 48″ lisa, montada sobre tríos conductores |
Largo | 7500 mm entre centro de cabezales |
Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 10 CV de potencia |
Velocidad | Hasta 1,2 m/seg (según configuración) |
Capacidad de Alimentación | Hasta 300 Tn/h (en función a la granulometría y la velocidad de la cinta) |
Cintas de Evacuación (3) | Cinta Ventral: 48” x 7500 mm; 1=15; 10 CV. Cintas Laterales: 2 x 24” x 5500 mm; 1=15; 5,5 CV (Todas articuladas en ESCORPION 250) |
CHASIS SOPORTE | |
Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes en chapa conformada |

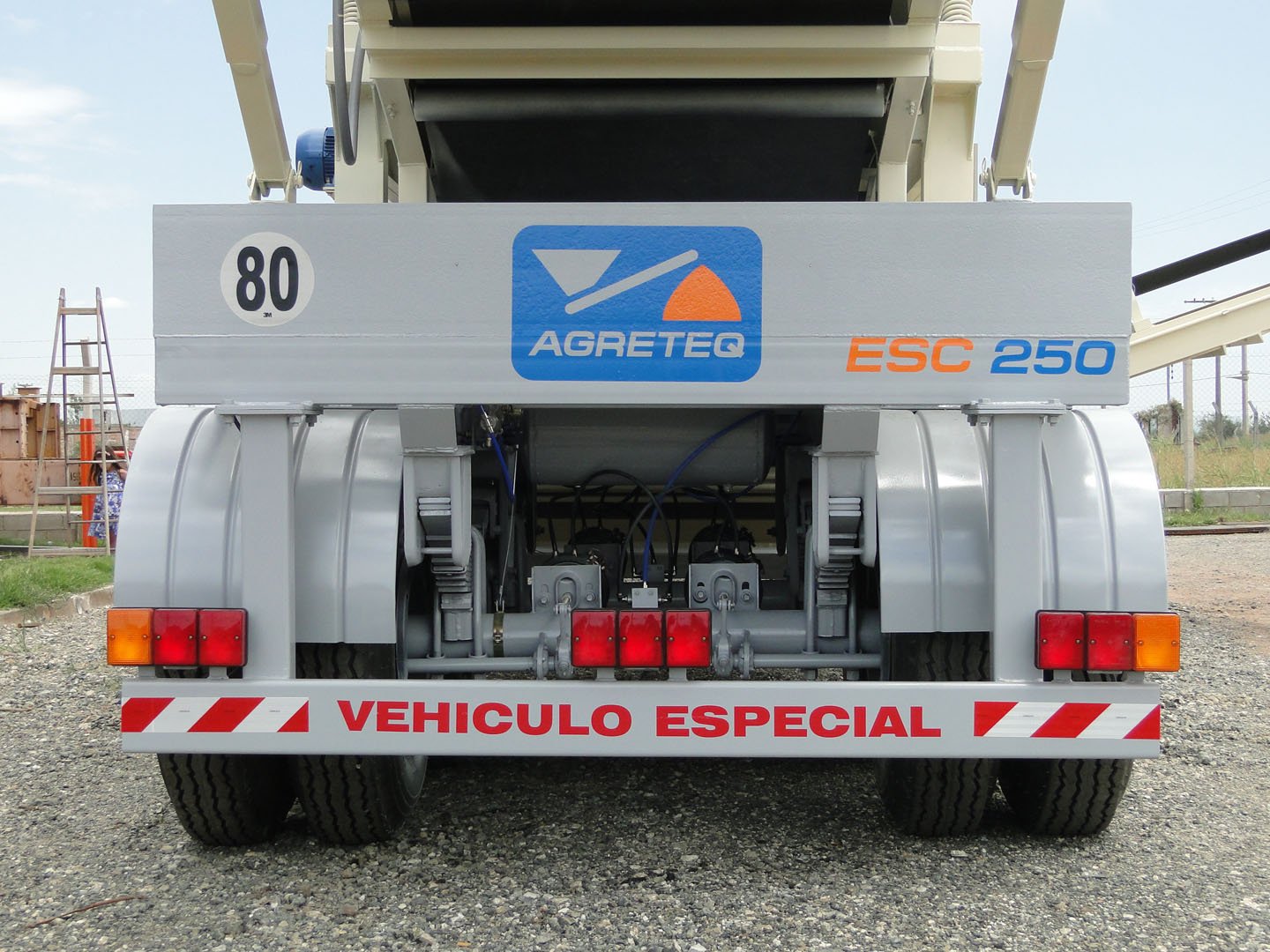

Sistema de Transporte | Ejes tubulares de 5″ con pulmones de freno de 8” doble efecto, con masas para llanta disco de 20″ de 10 agujeros, elásticos para 20 Tn |
Rodado | Llantas 20″, cubiertas 10.00″ x 20″ sin cámara de alto desempeño |
Luces y señalización | Reglamentarias para tránsito conforme normativas de Mercosur |
DIMENSIONES Y PESOS | |
Dimensiones | 12500 x 2600 x 4250 mm |
Superficie de Trabajo | 150 m² (18000 x 8500 mm) aprox. |
Altura de carga de Tolva | 4300 mm (5100 mm con postizo) |
Alturas de Descarga de Cintas | Hasta 1850 mm |
Volumen de Material Clasificado | 3 x 3 m3 = 9 m3 (hasta 500 m3 con uso de cintas CTR 2412 en versión ESC 250) |
Potencia Instalada (CV) | 61 CV |
(1)Ítems opcionales (2)Ítems opcionales (3)Acc. Hidráulico en ESCORPION 250 |
