Una zaranda de Tres niveles de 6 m2 cada uno, rangos de trabajo de 30 a 200 Tn/h efectivas (*), una importante gama de accesorios opcionales y escalabilidad en el momento de su configuración final de trabajo, hacen de ECOCLAS es la Planta Clasificadora Móvil más versátil del mercado. (*): en función a las granulometrías de trabajo y condiciones del material al ingreso
La planta MICROCLAS RC se suministra con Zarandas de 2 pisos construidos con mallas metálicas de diversos pasos (6, 12, 19, 25 y 32 mm), en función a la granulometría del material a separar. La zaranda disponible para esta planta es ZC 0925 (0,90 x 2,50 mts; 2,25 m²; hasta 30 Tn/h efectivas)

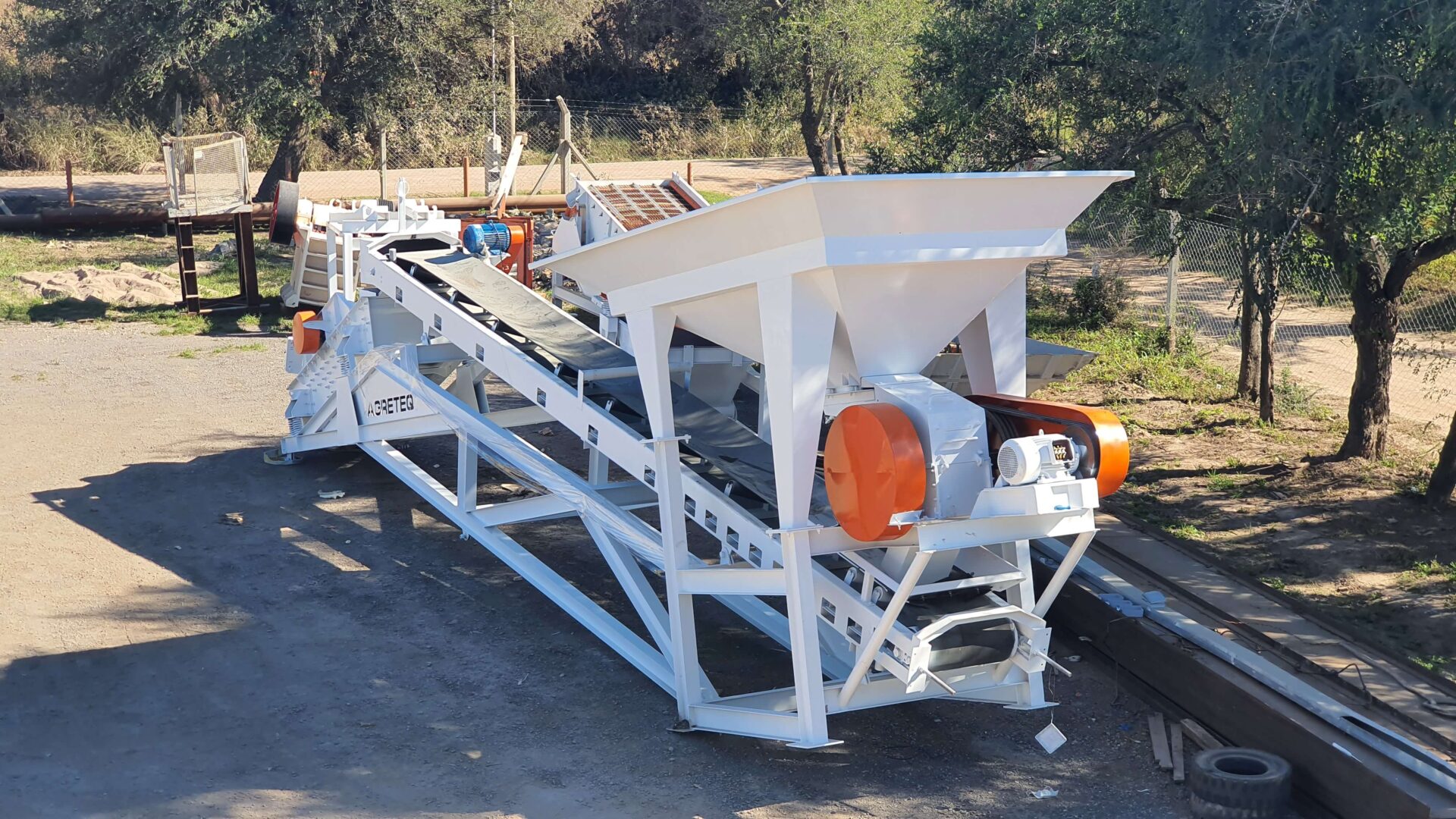

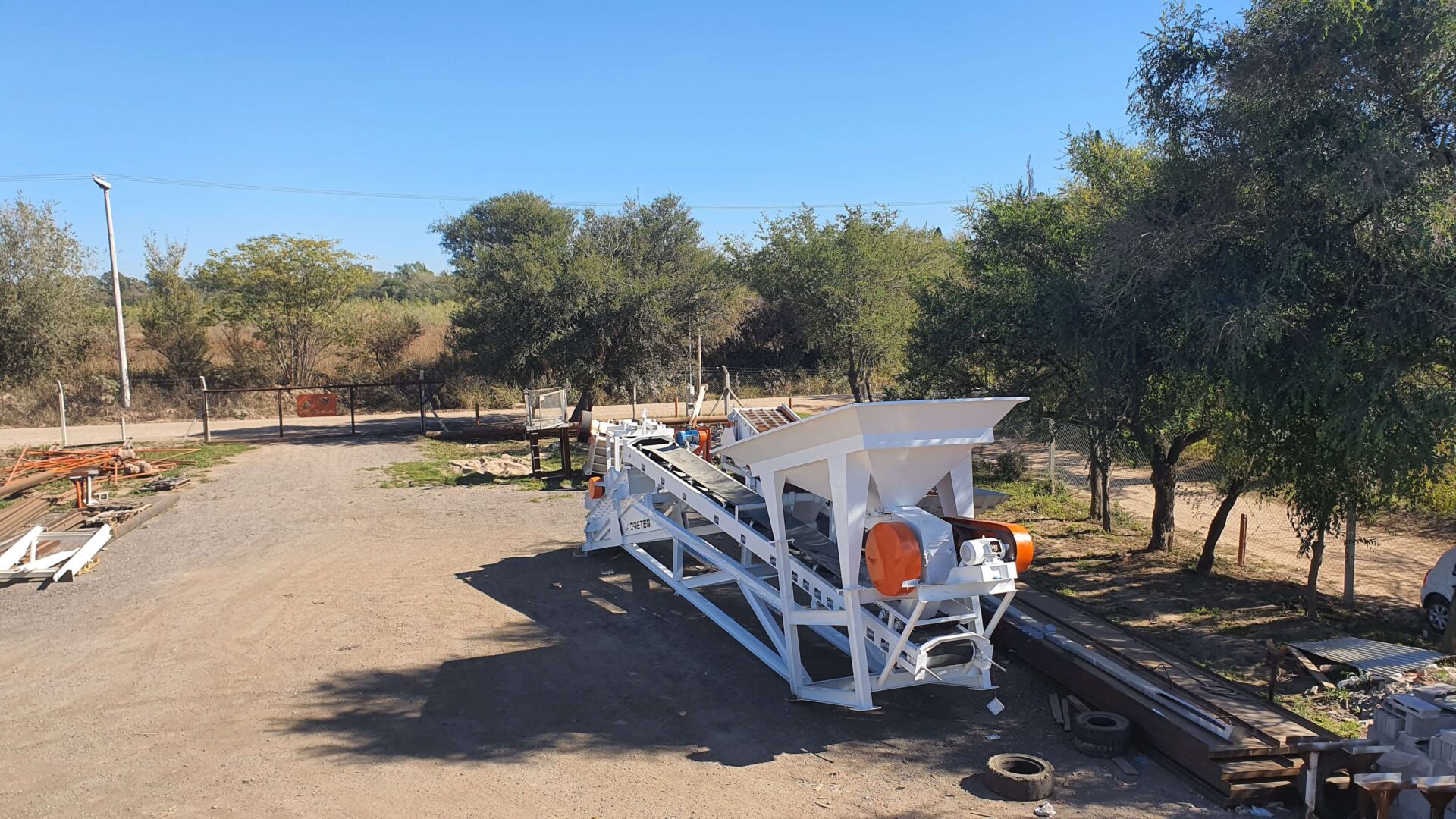

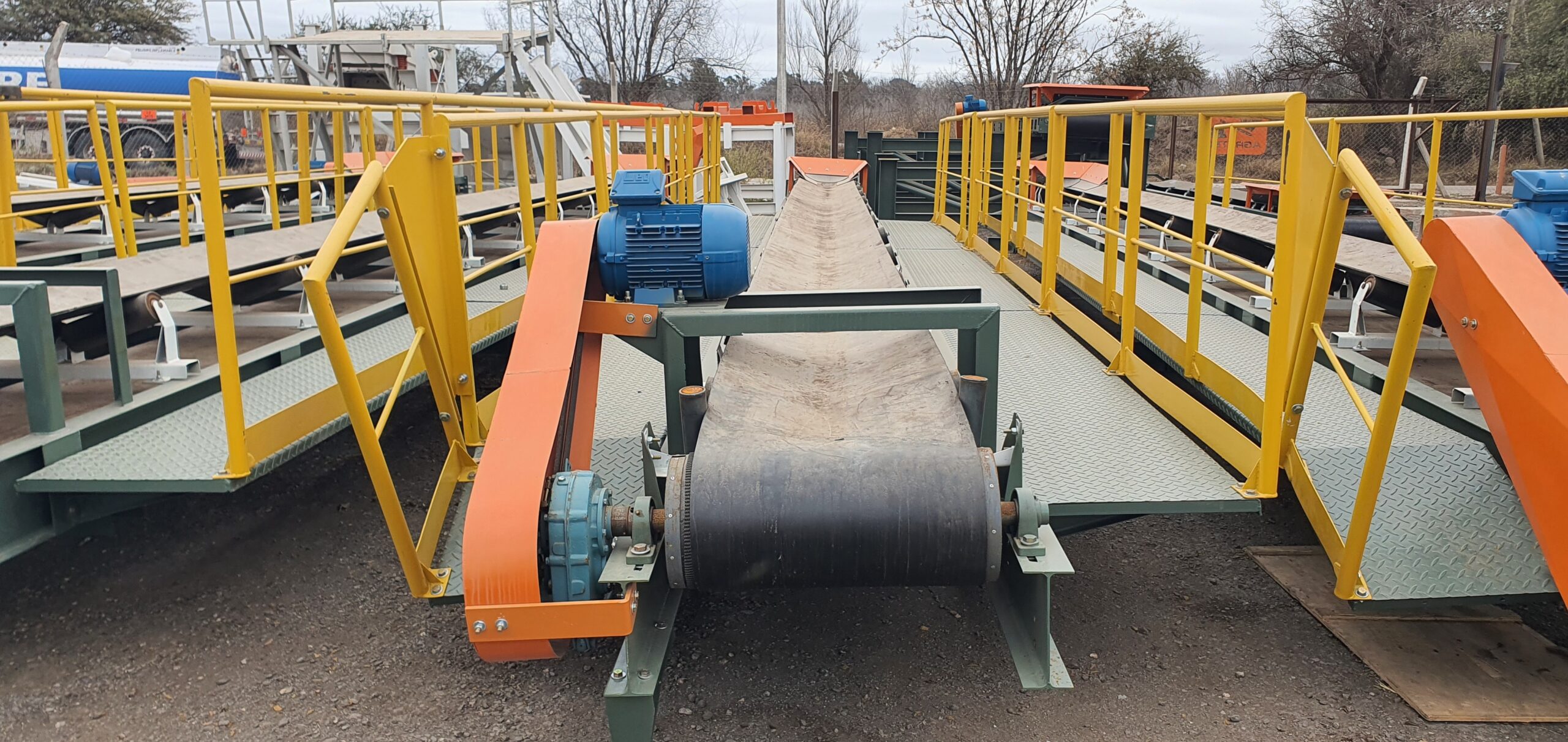

La planta de clasificación MICROCLAS RC cuenta con una cinta principal para el transporte de los agregados desde la tolva de recepción hasta la zaranda. Cinta Principal: dúos de 24″ de ancho y 9,00 mts de largo, accionada mediante reductor pendular acoplado a motor eléctrico trifásico de 7,5 CV a 1400 RPM, comandado por variador de frecuencia para regulación de flujo de alimentación.

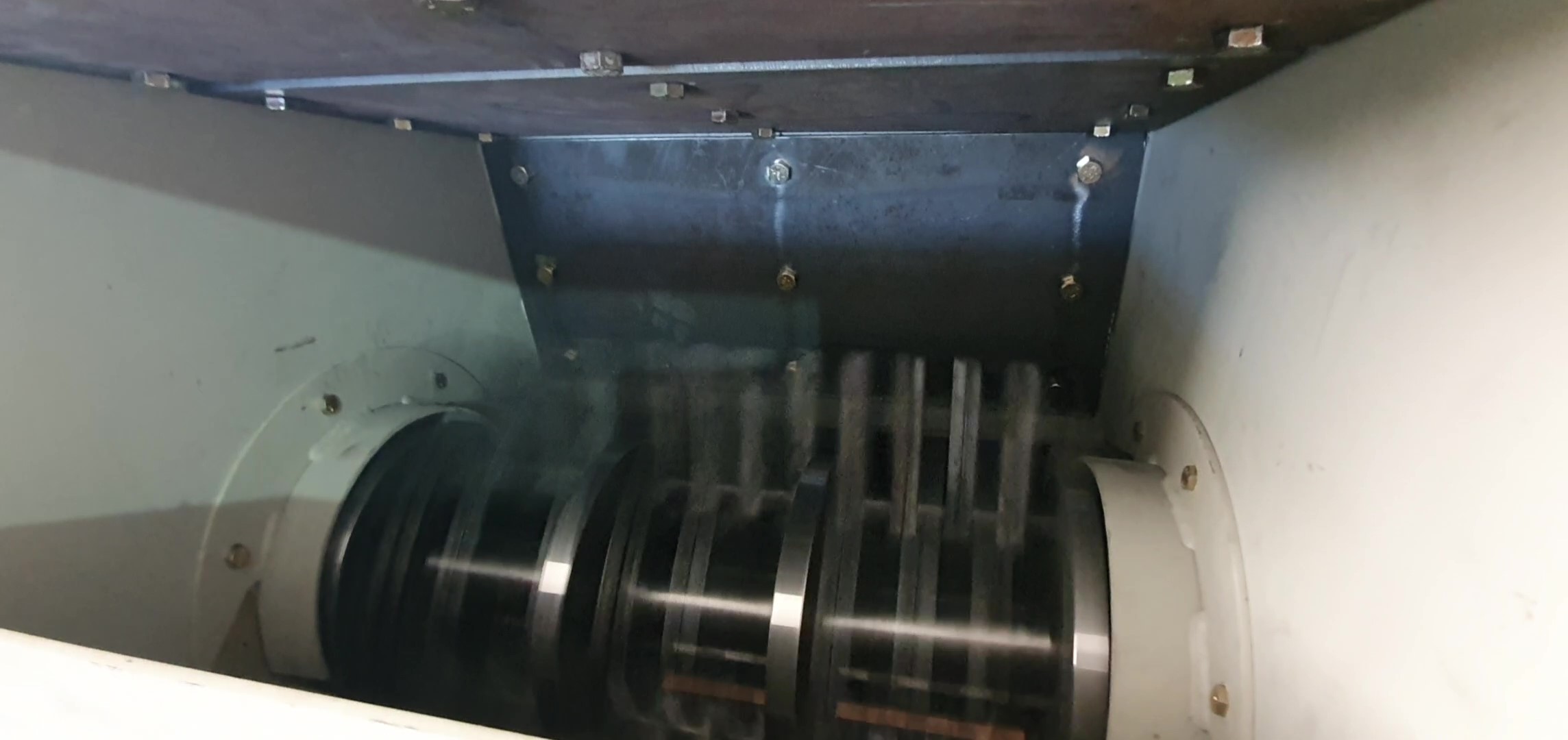

Molino de Martillo MC2550 (250 x 500 mm de boca) para trituración de sólidos (salida regulable 0 a 25 mm), accionado por motor eléctrico de 20 CV.
La planta de clasificación MICROCLAS RC está diseñada para ser transportada sobre carretón de piso deprimido, cumpliendo con todas las normas MERCOSUR referentes a transporte carretero. Se puede montaren tiempos menores a 3 hs de trabajo efectivo.

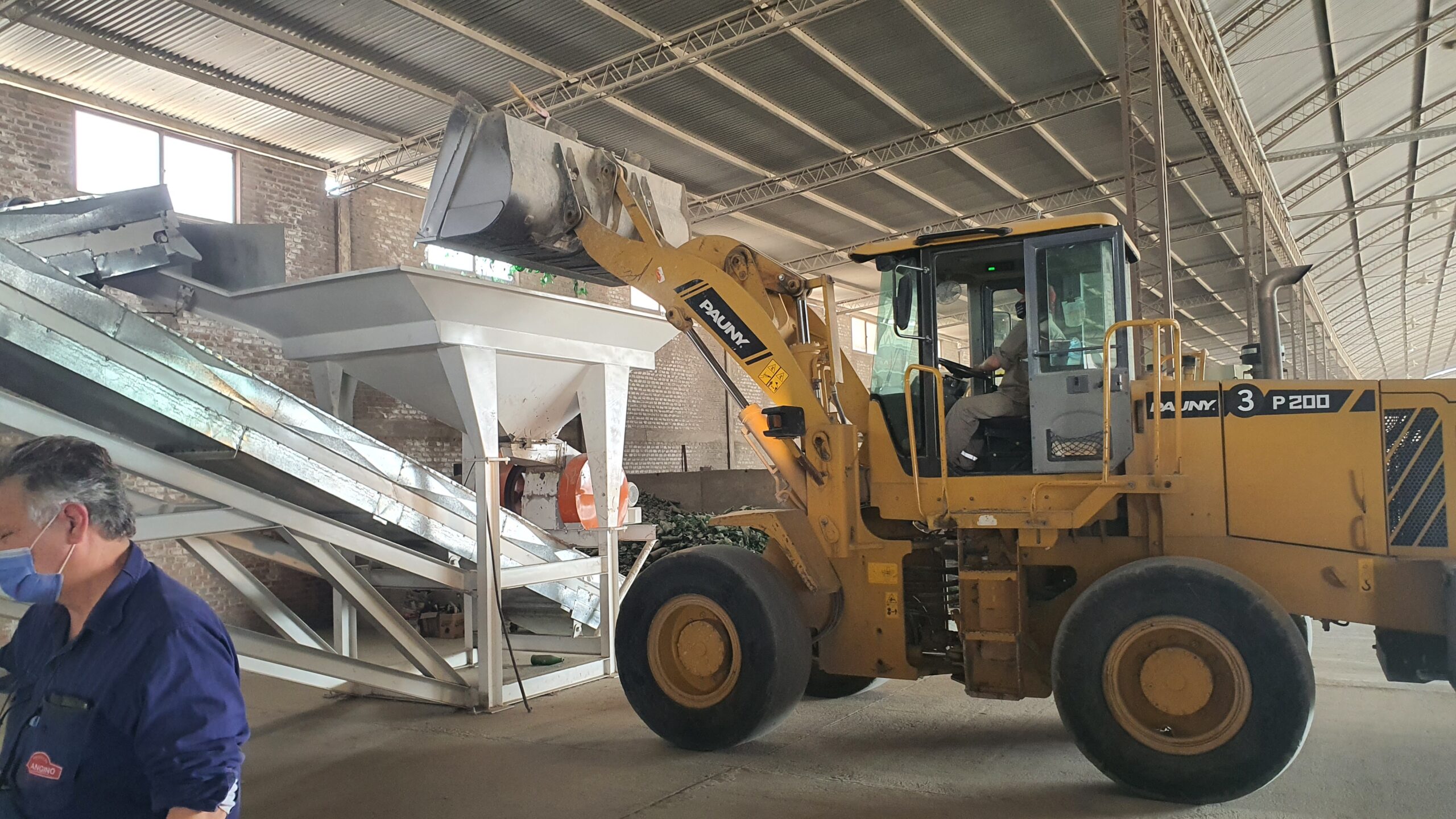

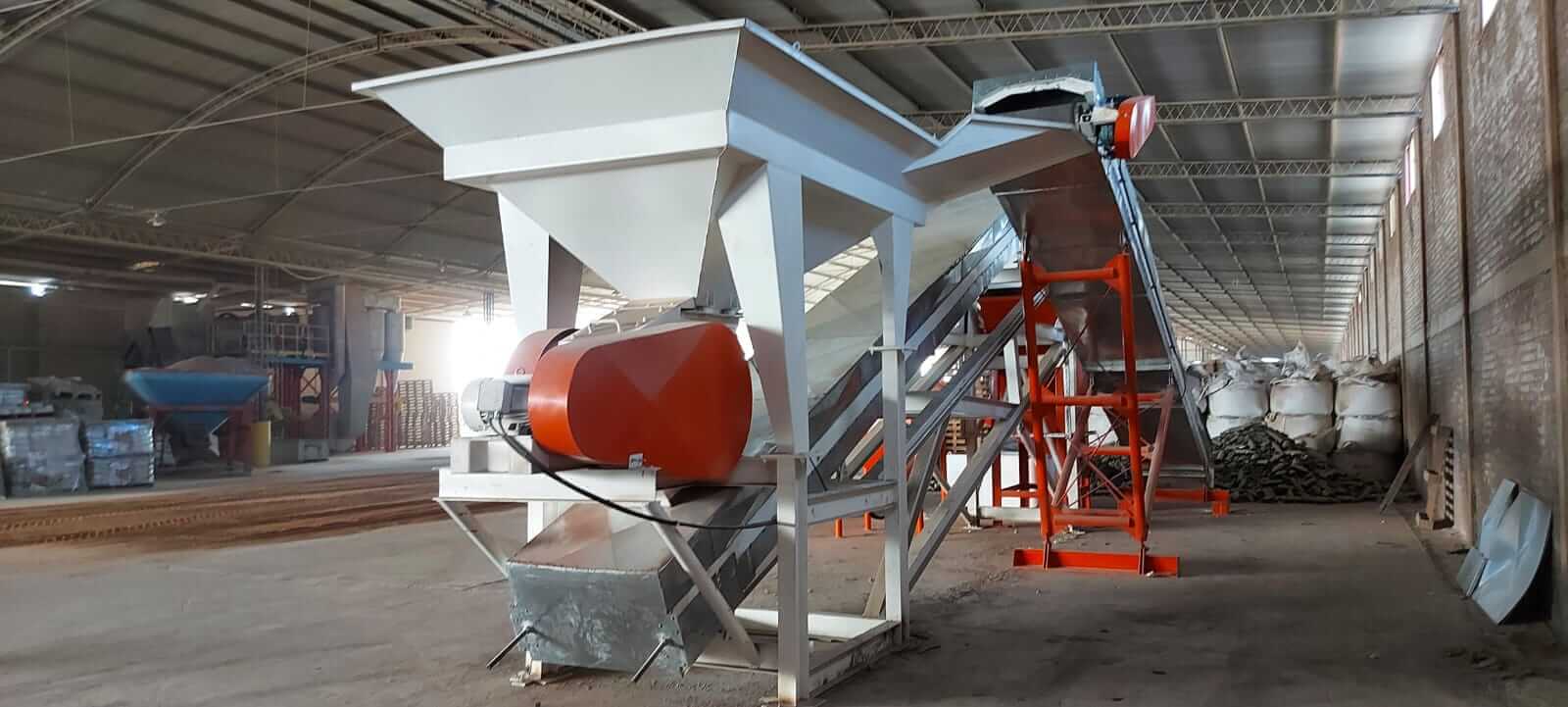

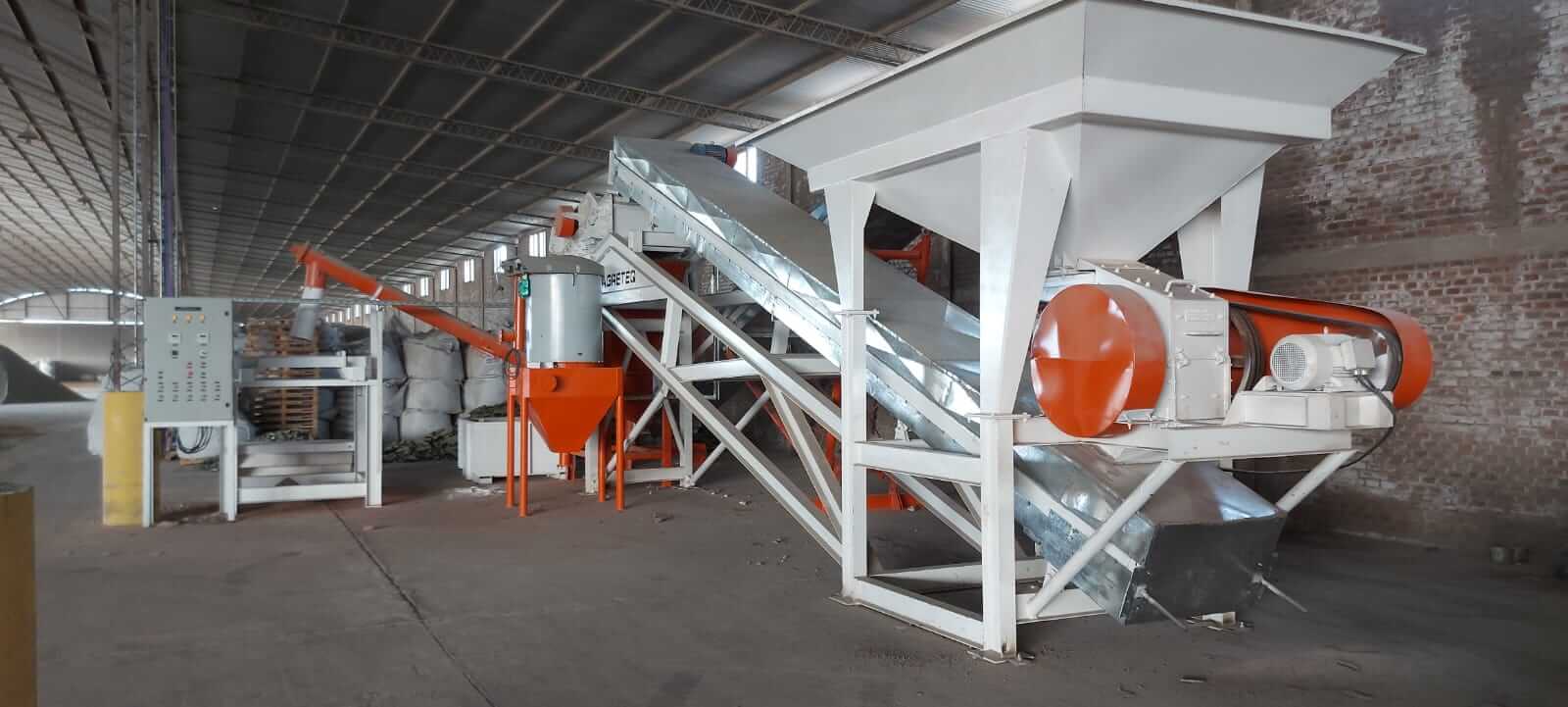

Tolva de 4 m³ de volumen (enrasado) construida en chapa de acero antidesgaste. Opcionalmente puede suministrarse con parrilla separadora autolimpiante, de inclinación variable. Descarga mediante alimentador vibratorio accionado por motovibrador VM200/3.
Modelo | MICROCLAS RC |
TOLVA | |
Volumen Geométrico (enrasado) | 5 m3 (10 m3 opcional con postizo superior, sin cinta de retorno) |
Alimentador | Vibratorio, accionado por motovibrador VM200/3 al molino de martillos |
Capacidad de Alimentación | Hasta 30 Tn/h (en función a la granulometría y la velocidad de avance) |
| MOLINO DE MARTILLOS MM 2550 |
Alimentación / Tamaño Máx. | 250 x 500 mm; Hasta 50 mm |
Potencia | Motor de 20 CV a 1400 RPM con transmisión mediante 4 correas tipo B al eje |
Martillos | Montados sobre 3 ejes, cortados láser de chapa XAR PLUS de 450 brinell |
Tamaño de Salida | Grilla inferior regulable en paso de 3 a 25 mm |
ZARANDA | |
Modelo | ZC 0925 |
Dimensiones | 2500 x 900 x 750 mm |
Potencia | Motor de 4 CV a 1400 RPM con transmisión mediante 2 correas tipo B al excéntrico del eje |
Capacidad | Hasta 30 Tn/h (en función a la granulometría y la frecuencia de oscilación) |
Regador (2) | Termofusión de 2″ – Bomba de 4 CV; 550 l/min |
CINTA | |
Ancho | 24″ lisa, montada sobre dúos conductores |
Largo | 9000 mm entre centro de cabezales |
Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 10 CV de potencia |
Velocidad | Hasta 1,8 m/seg (según configuración) |
Capacidad de Alimentación | Hasta 150 Tn/h (en función a la granulometría y la velocidad de la cinta) |
Cintas de Evacuación (3) | Recomendadas: CTR 2409 / CTR 2412 |
CHASIS SOPORTE | |
Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes en chapa conformada |
Sistema de Transporte | No dispone en versión Standard |
Rodado | No dispone en versión Standard |
Luces y señalización | No dispone en versión Standard |
DIMENSIONES Y PESOS | |
Dimensiones | 12000 x 2600 x 2850 mm |
Superficie de Trabajo | 40 m² (13000 x 3000 mm) aprox. |
Altura de carga de Tolva | 3200 mm (3800 mm con postizo) |
Alturas de Descarga de Cintas | Hasta 1850 mm |
Volumen de Material Clasificado | 3 x 2,5 m3 = 7,5 m3 (hasta 500 m3 con uso de cintas CTR) |
Potencia Instalada (CV) | 35 CV |
(1)Ítems opcionales (2)Ítems opcionales (3)Ítems opcionales |
