RH 900

SISTEMA DE LAVADO

• Volumen Geométrico (enrasado): 2 m³
• Lavado: mediante bombeo de agua limpia o agua gris al camión.
• Bandeja de recepción: piso cónico con descarga central de 300 mm de sección. Vórtice de limpieza generado con agua limpia.
• Capacidad de Evacuación: hasta 5 camiones por hora de trabajo (con hasta 1,5 m3 de hormigón a reciclar por equipo).
• Torres de Lavado: 2 torres de lavado construidas en caño galvanizado de 2″ con sensores de proximidad en la parte superior para el inicio automático de ciclo
• Bomba de Agua Limpia: bombas centrífugas de 10 CV a 2800 RPM, con válvula de 3 vías para alimentar la rosca lavadora o las cubas de suspensión. Caudal hasta 120000 l/h.

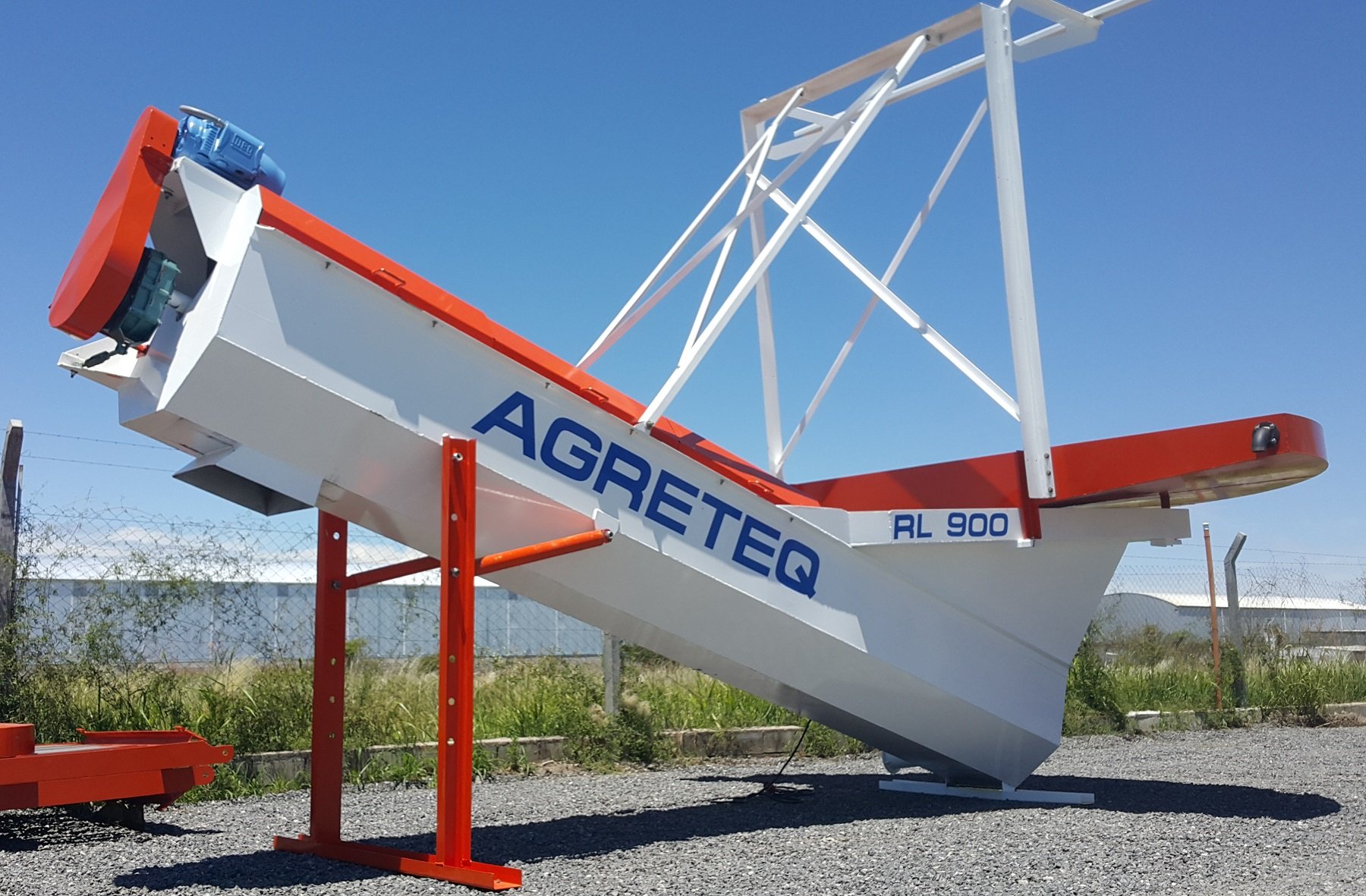

ROSCA LAVADORA RL 900

• • • • • • • • • Dimensiones de la Cuba: 6750 x 950 x 1010 mm.
                • Inclinación de la Cuba: 15°
                • Revestimiento: chapa rolada inferior galvanizada, de ¼» de espesor, abulonada en su parte superior al cuerpo de la cuba.
                • Espiral de conducción: 900 mm (paso 190 mm, ala 200 mm), soldada a eje con 2 apoyos. Apoyo inferior con buje y eje tratado térmicamente. Apoyo superior montado sobre caja SY 65.
                • Revestimiento del Espiral: 208 placas de 10 mm de espesor abulonadas, de fácil recambio, construidas en acero SAE 1045.
                • Accionamiento del Espiral: mediante reductor pendular 1=20 acoplado por correas a motor eléctrico de 15 CV. Variador de frecuencia para regulación de velocidad de transporte según requerimiento.

SISTEMA DE DECANTACIÓN

• Cubas de Decantación: al menos 3 (tres) cubas de hormigón armado de 12 m3 de volumen cada una, con pasaje de agua mediante vasos comunicantes hasta la última cuba, de donde se toma agua para lavado.
• Cubas de Suspensión (opc): cubas construidas en chapa de acero revestido, equipando agitadores tipo CRISMET mod. IR 550 (sugerido). Agitador accionado mediante motor eléctrico de 5,5 CV montado sobre cobertor metálico tipo grilla para visualización del interior de la cuba.

DIMENSIONES Y PESOS

Posición de Trabajo

• Superficie de Trabajo: 40 m² (6000 x 6500 mm) aprox.
• Altura de carga de Tolva de Alimentación: 1800 mm.
• Alturas de Descarga de la rosca: 2050 mm.
• Volumen de Material Lavado: 3,5 m³
