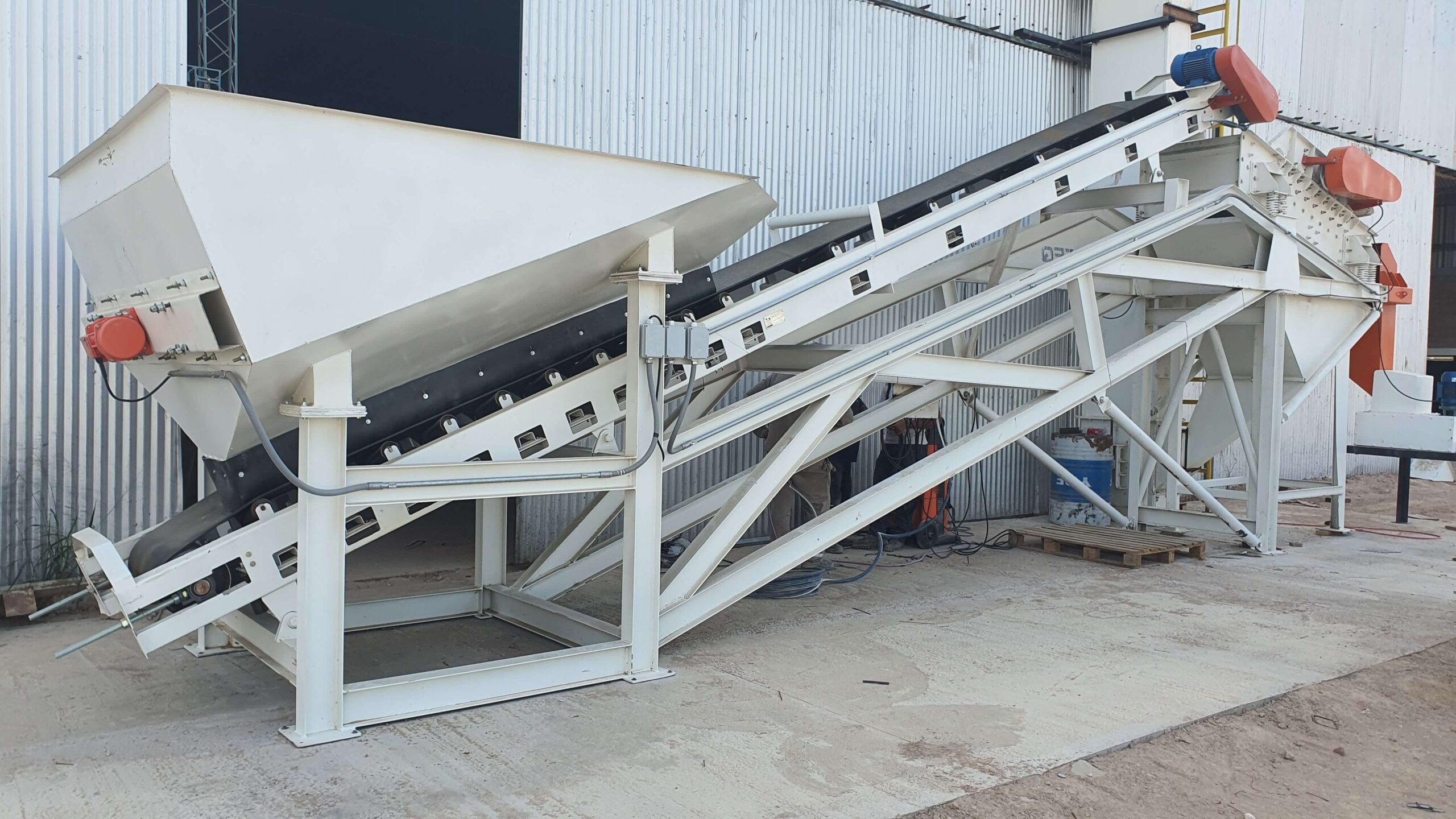

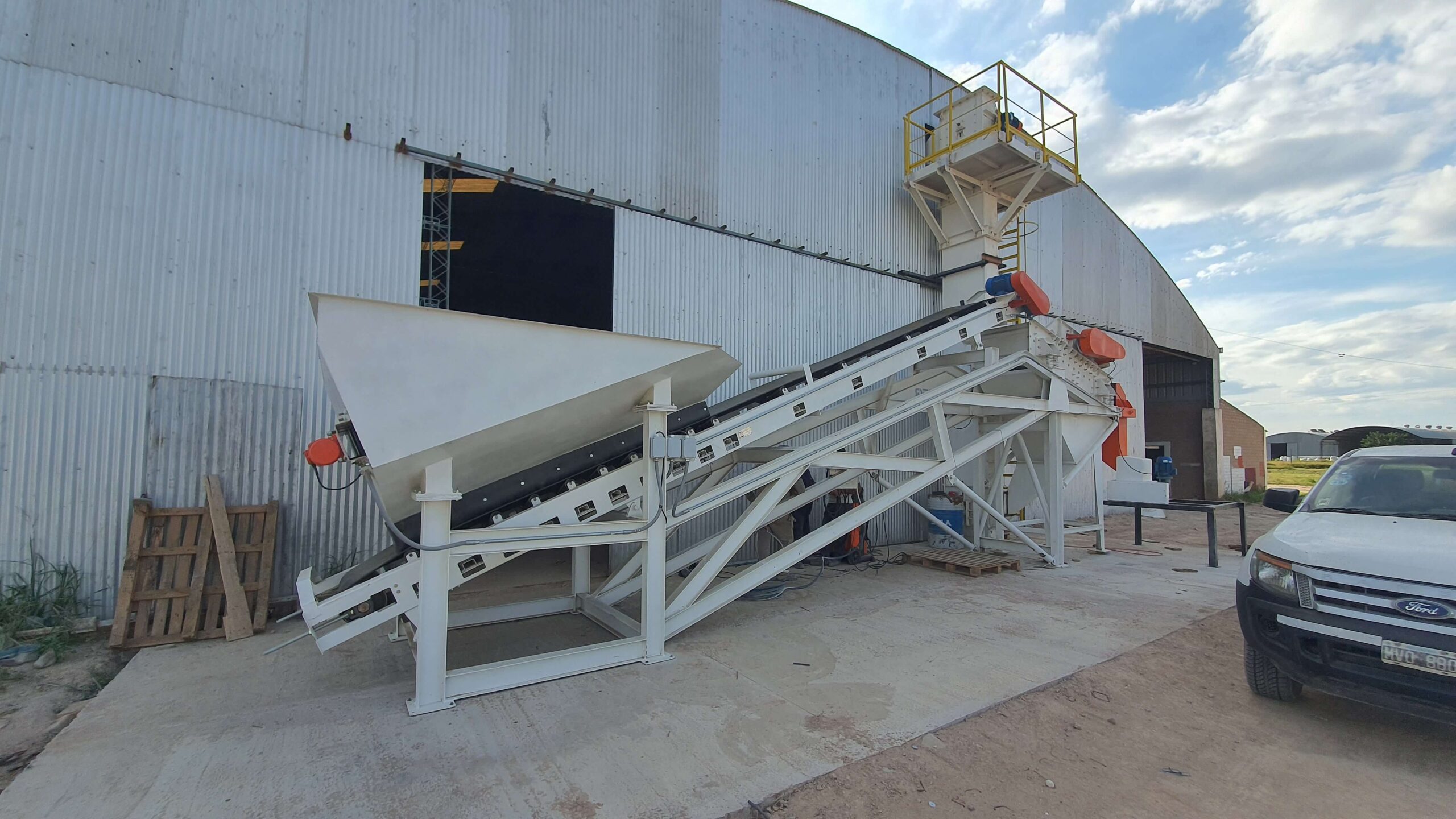

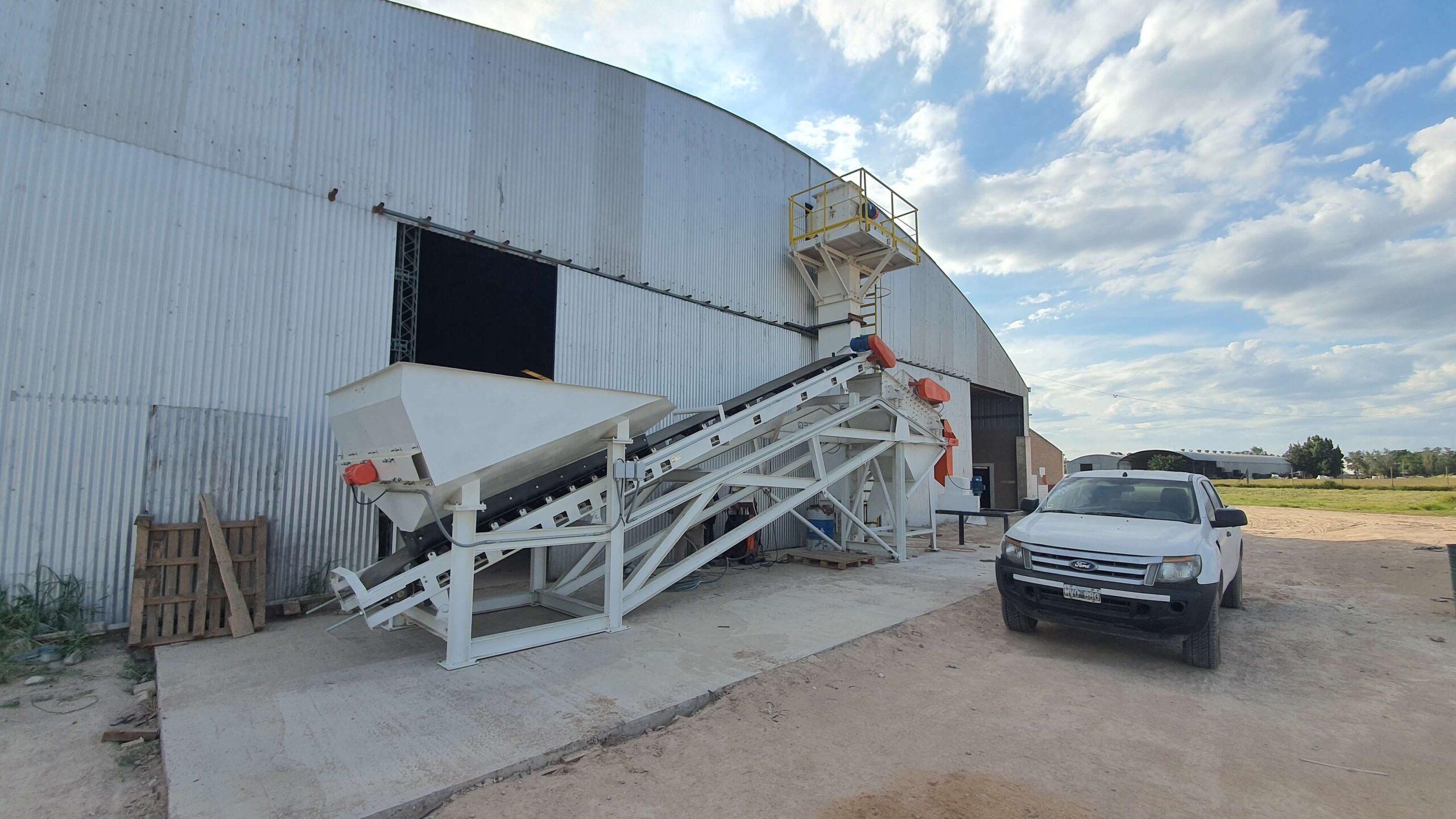

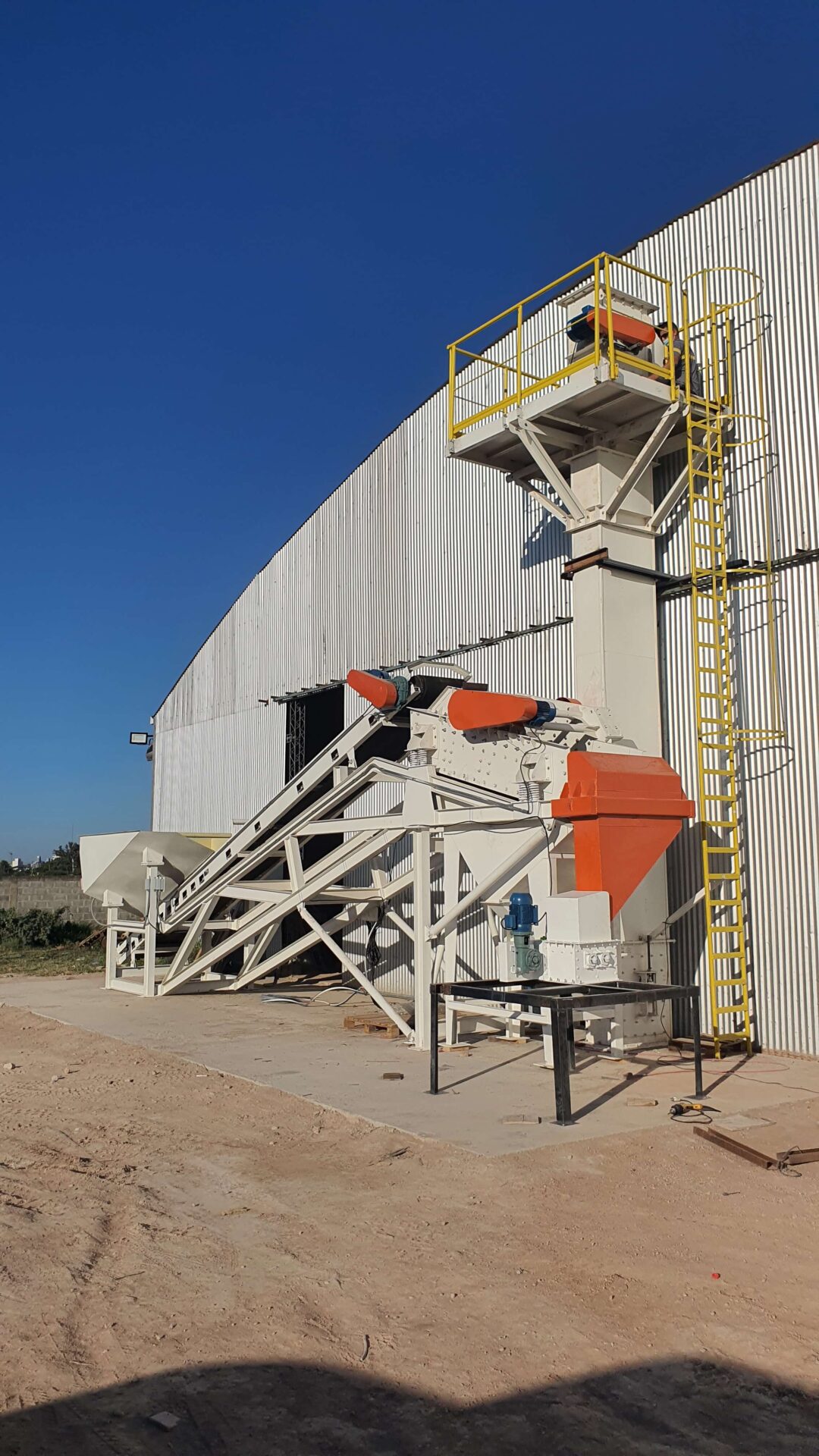

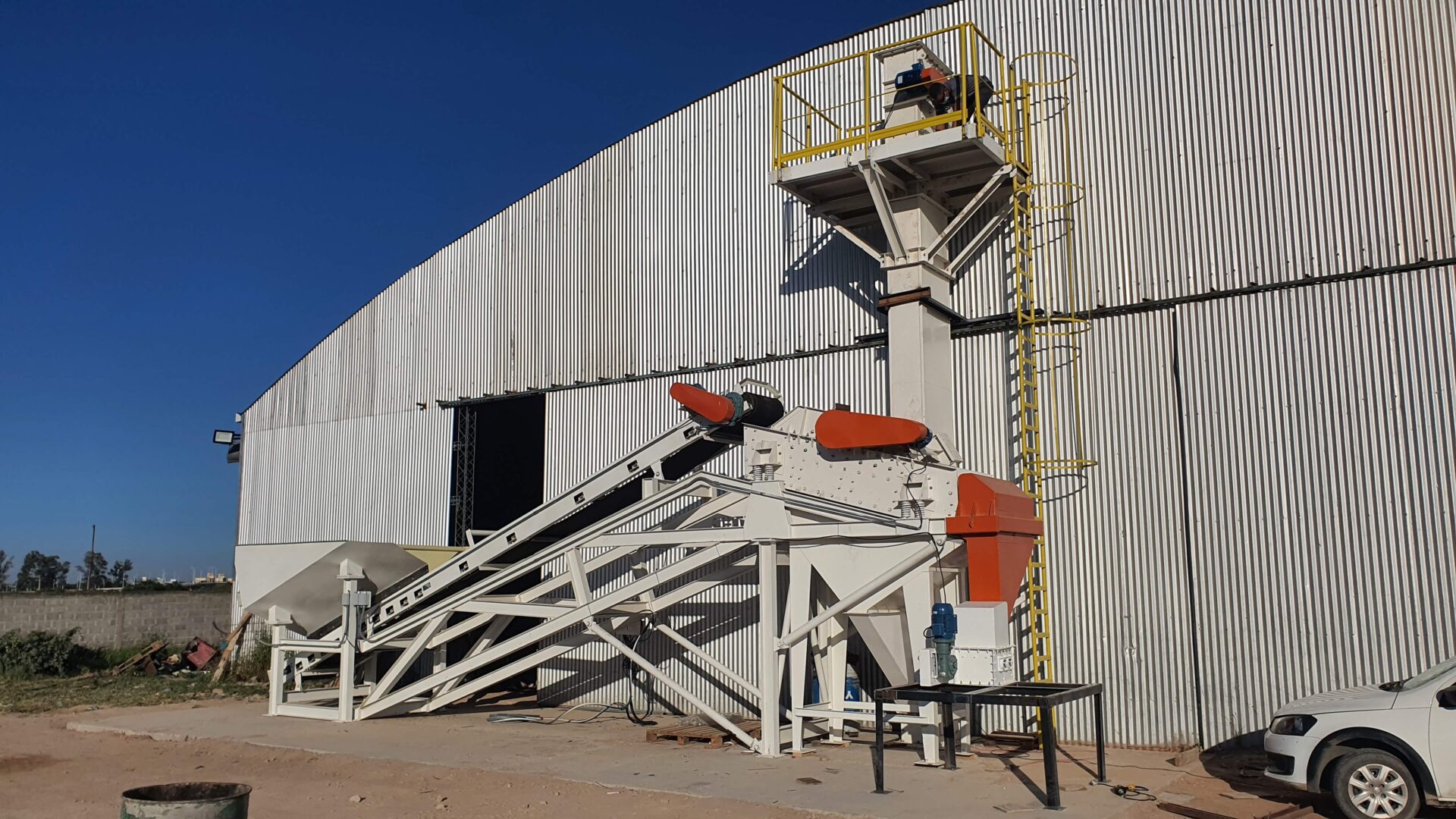

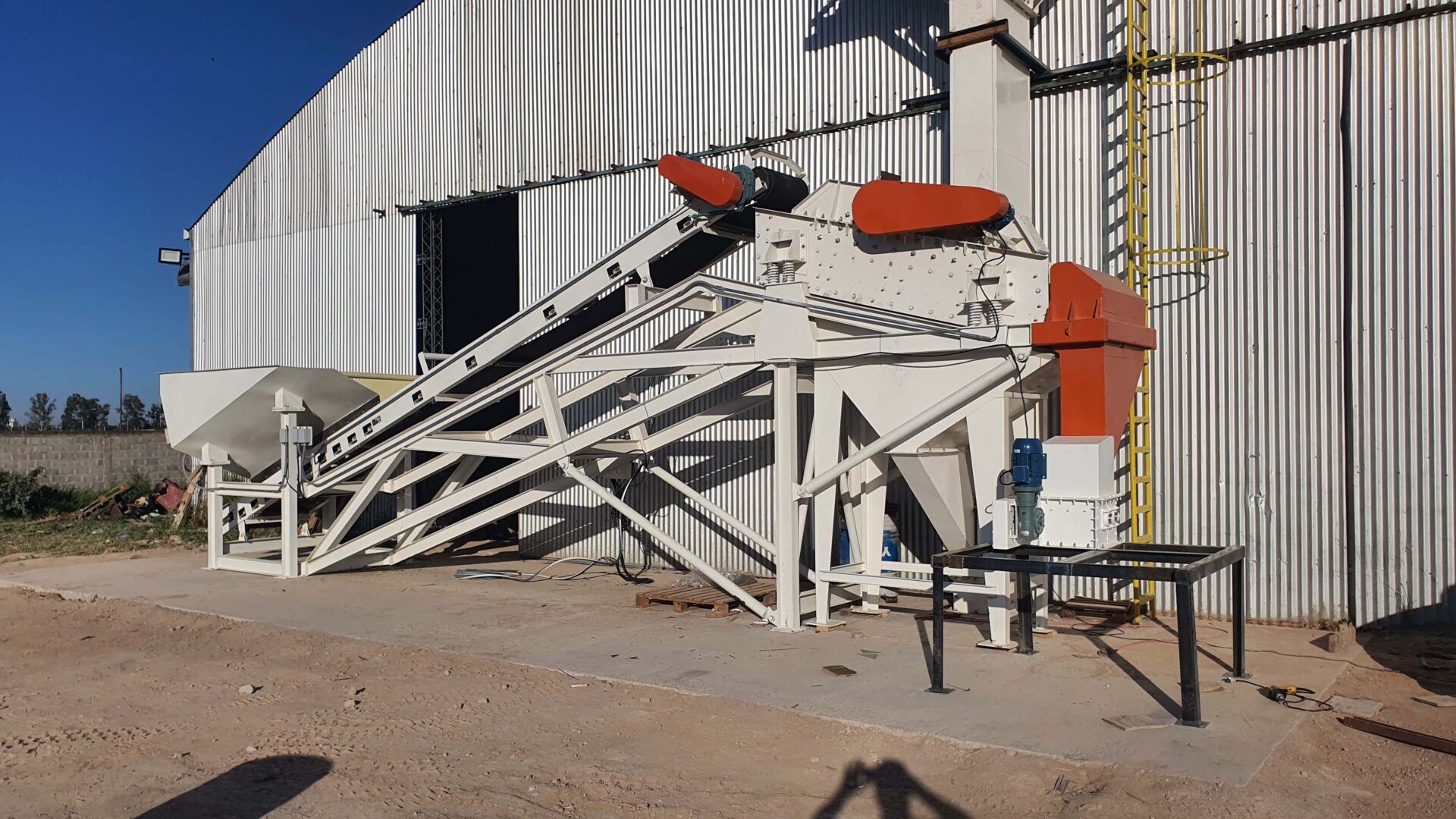

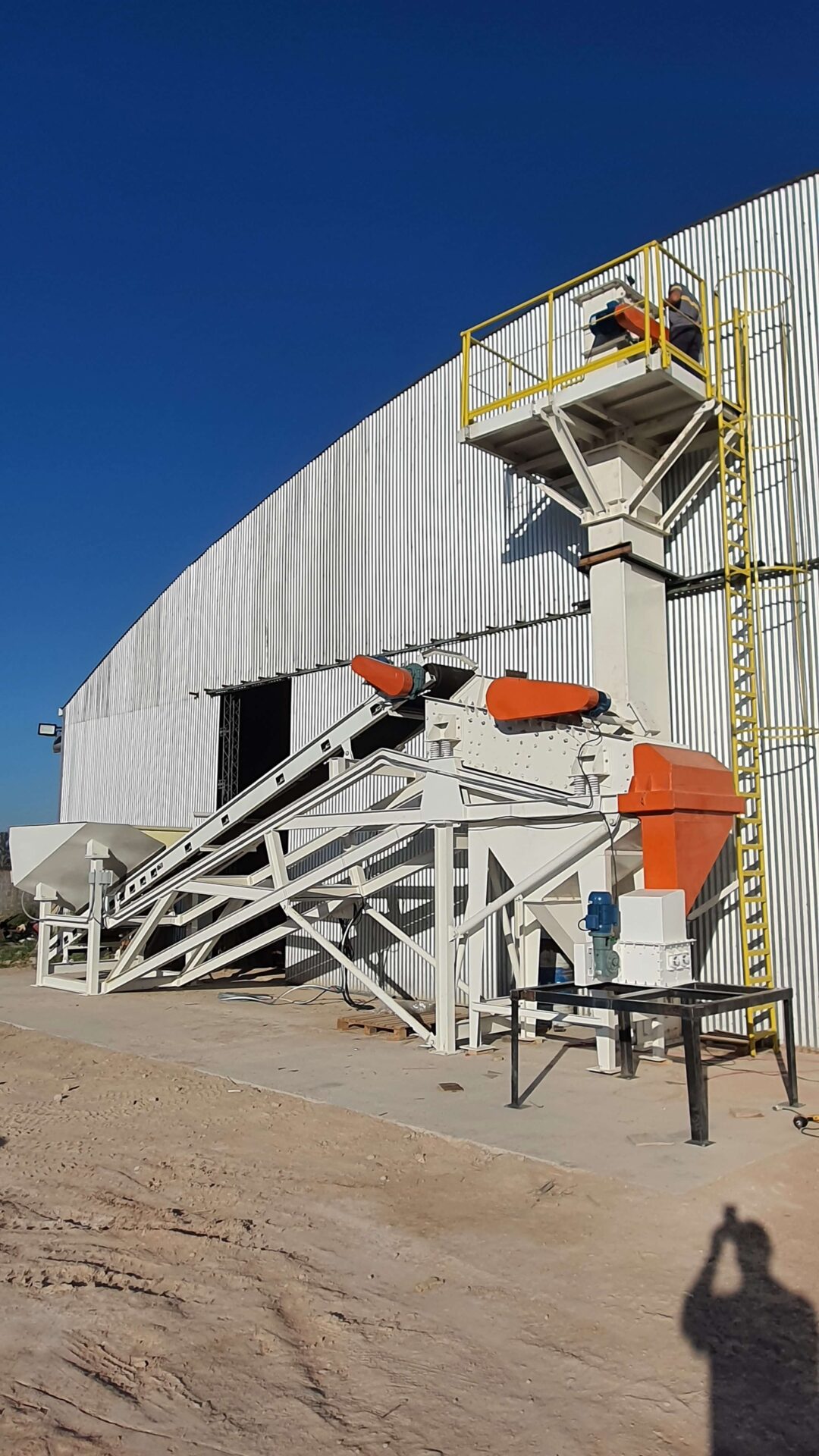

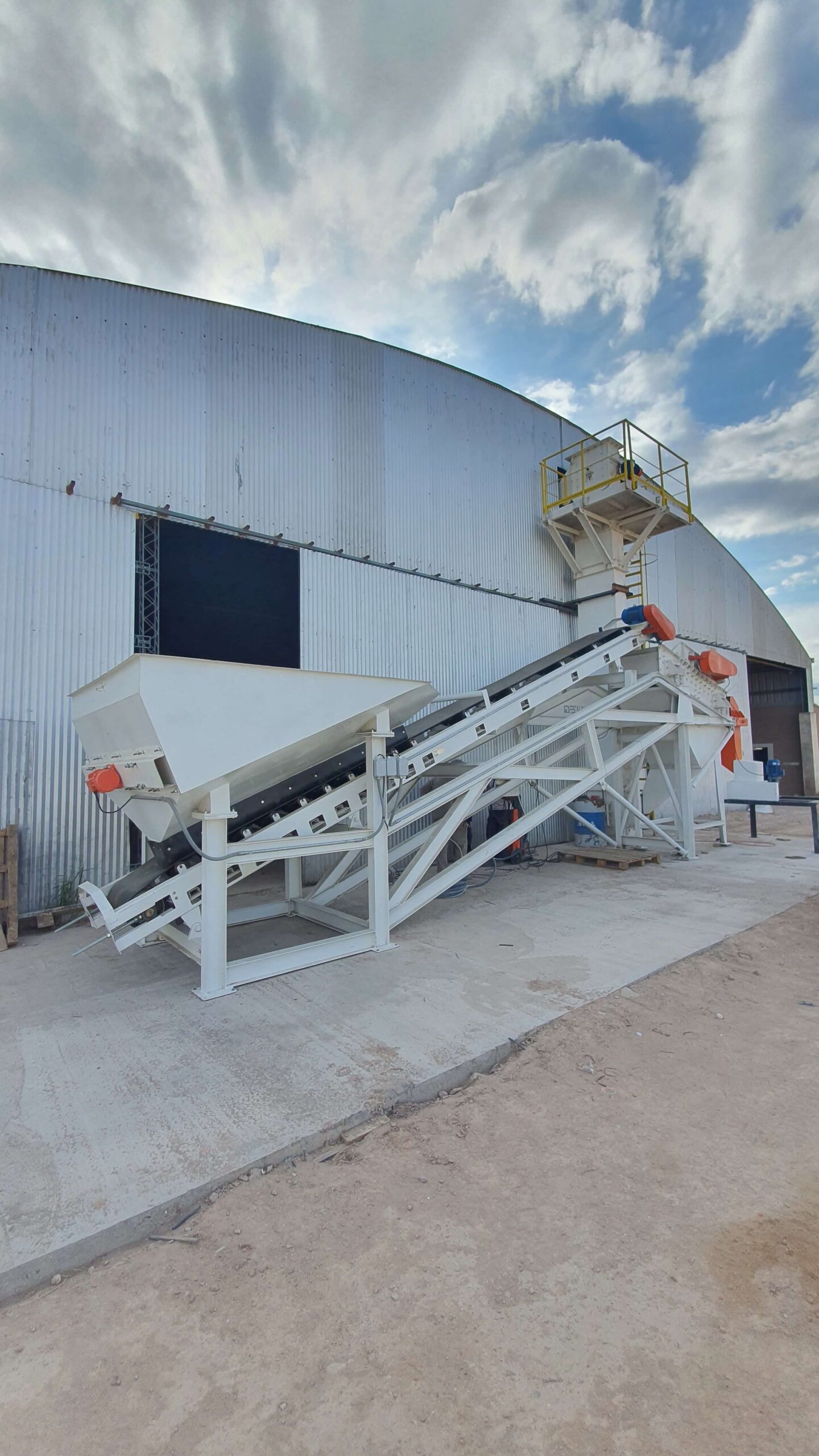

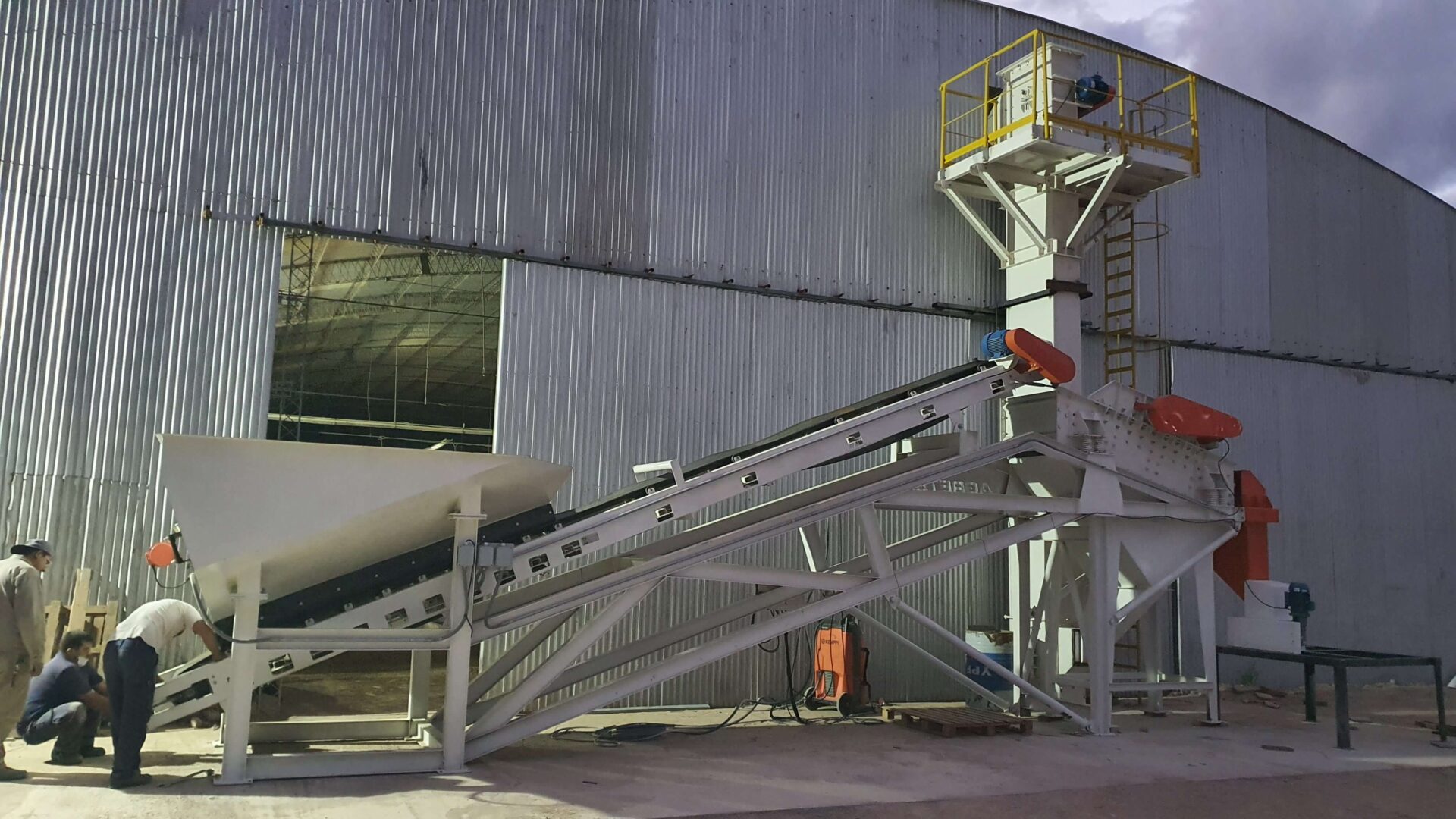

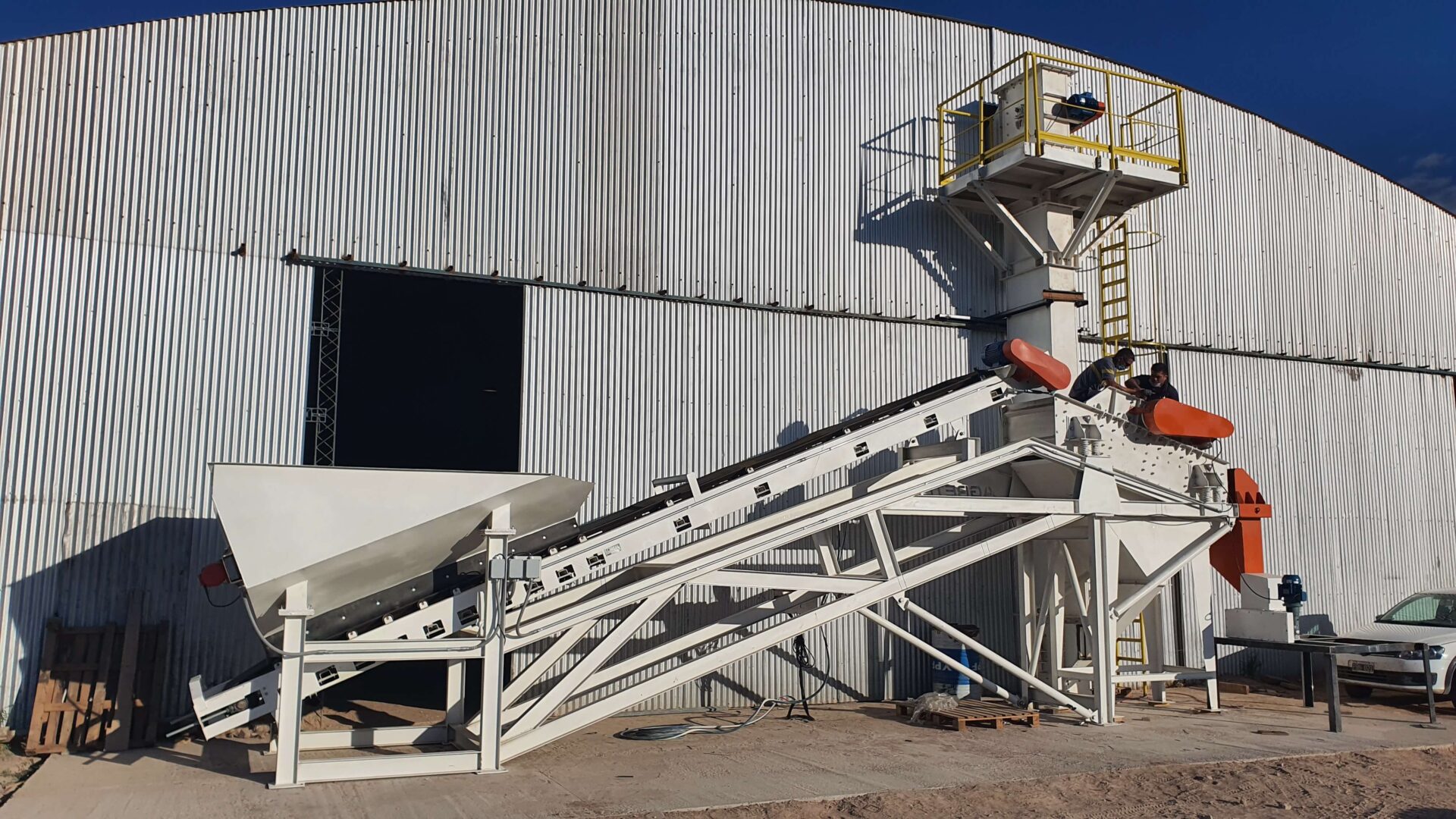

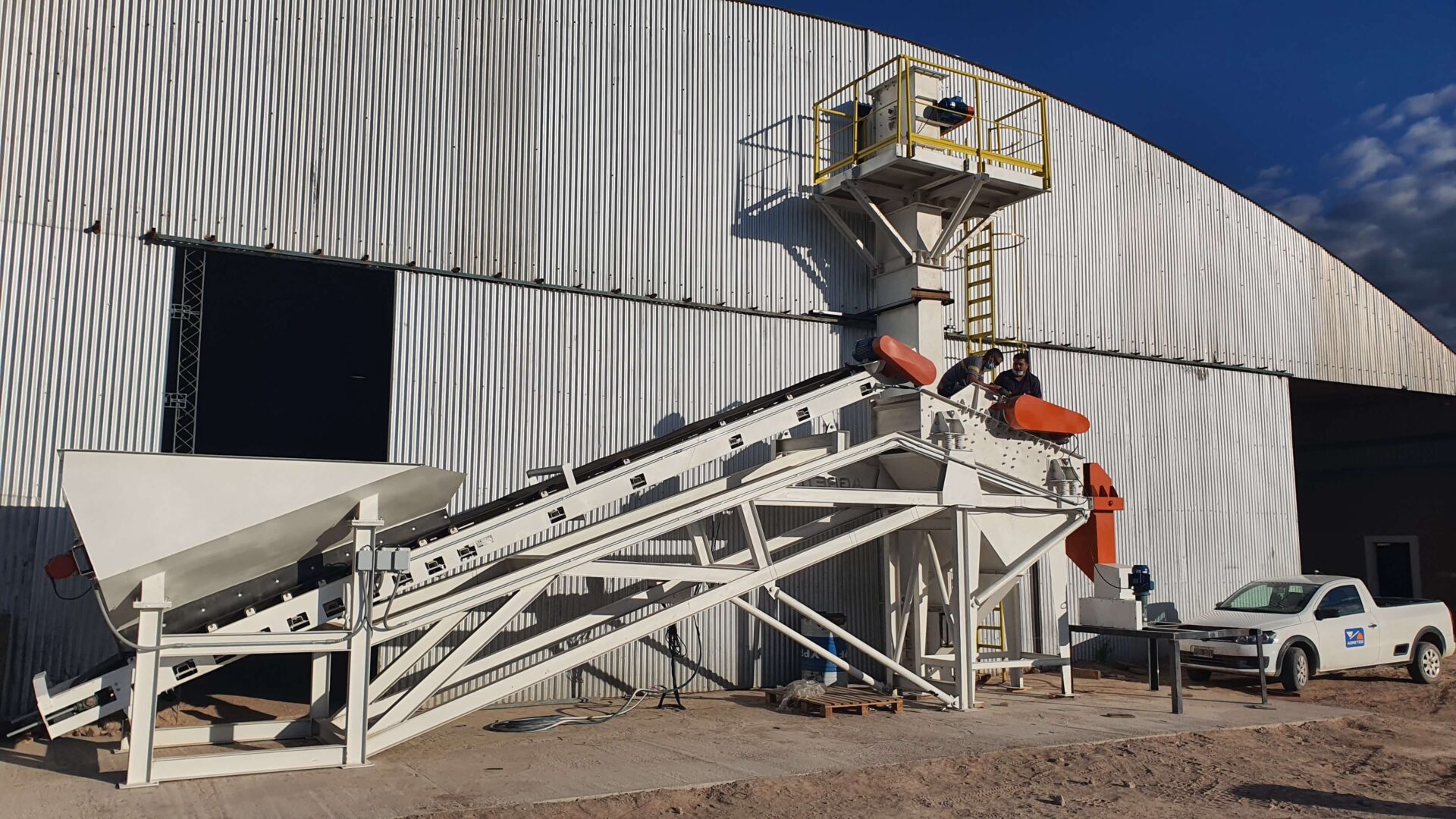

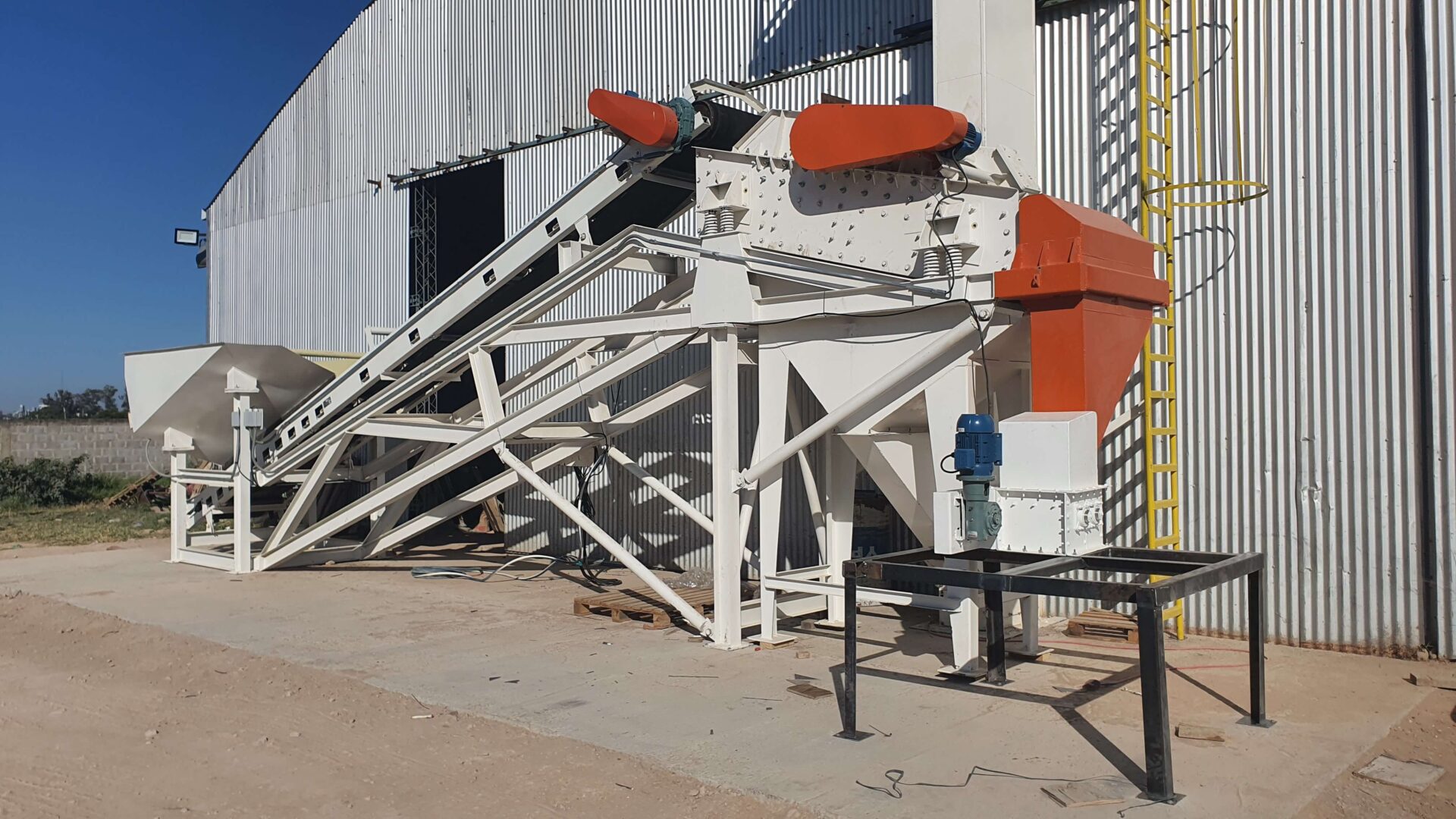

Planta Clasificadora autoportante de hasta 30 Tn/h.
Su tolva de perfil bajo para carga con miniexcavadoras y un despeje de 180 grados frente su zaranda, hacen de la planta MICROCLAS una excelente opción para trabajos de campo donde haya poca infraestructura disponible.

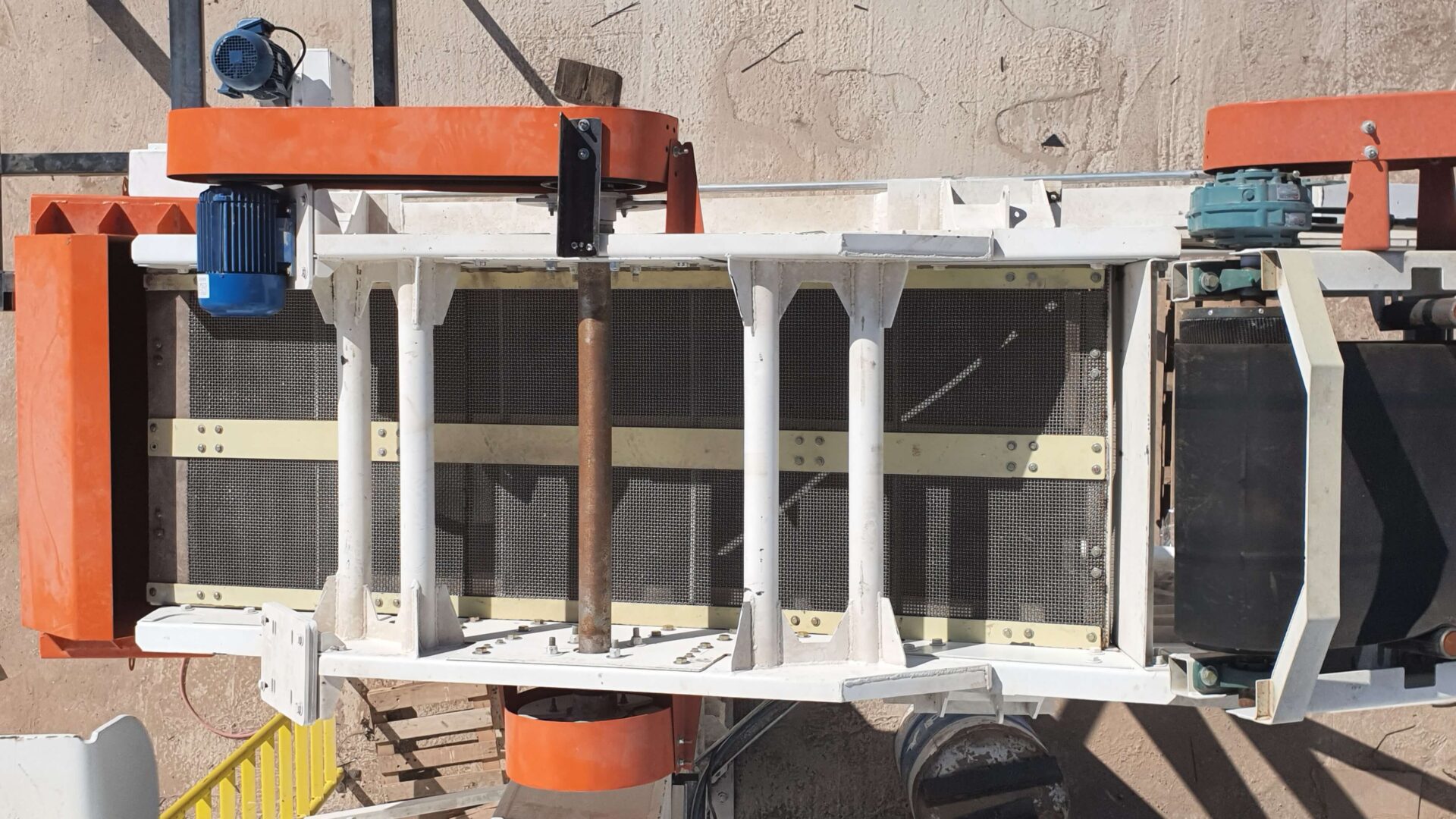

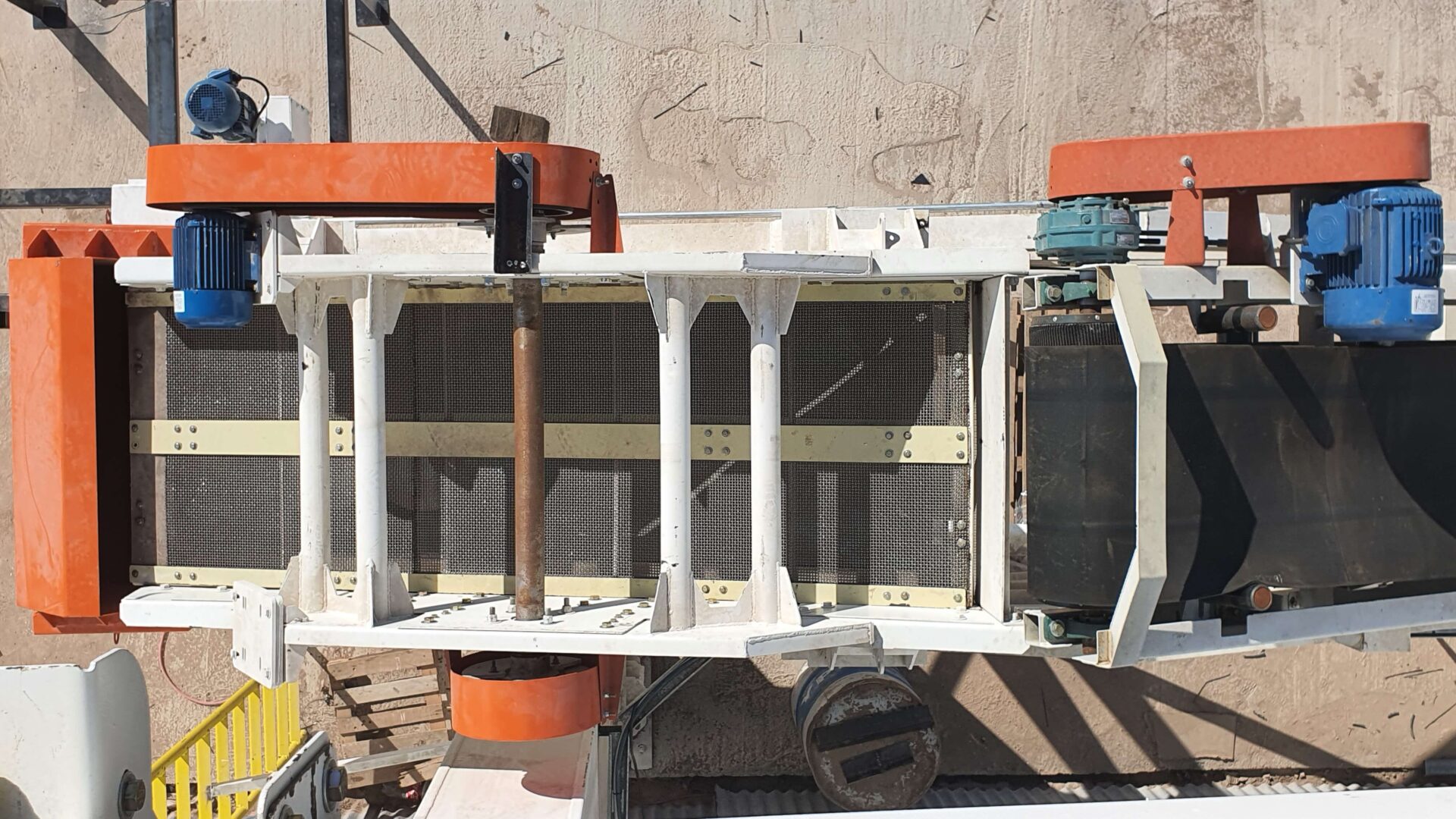

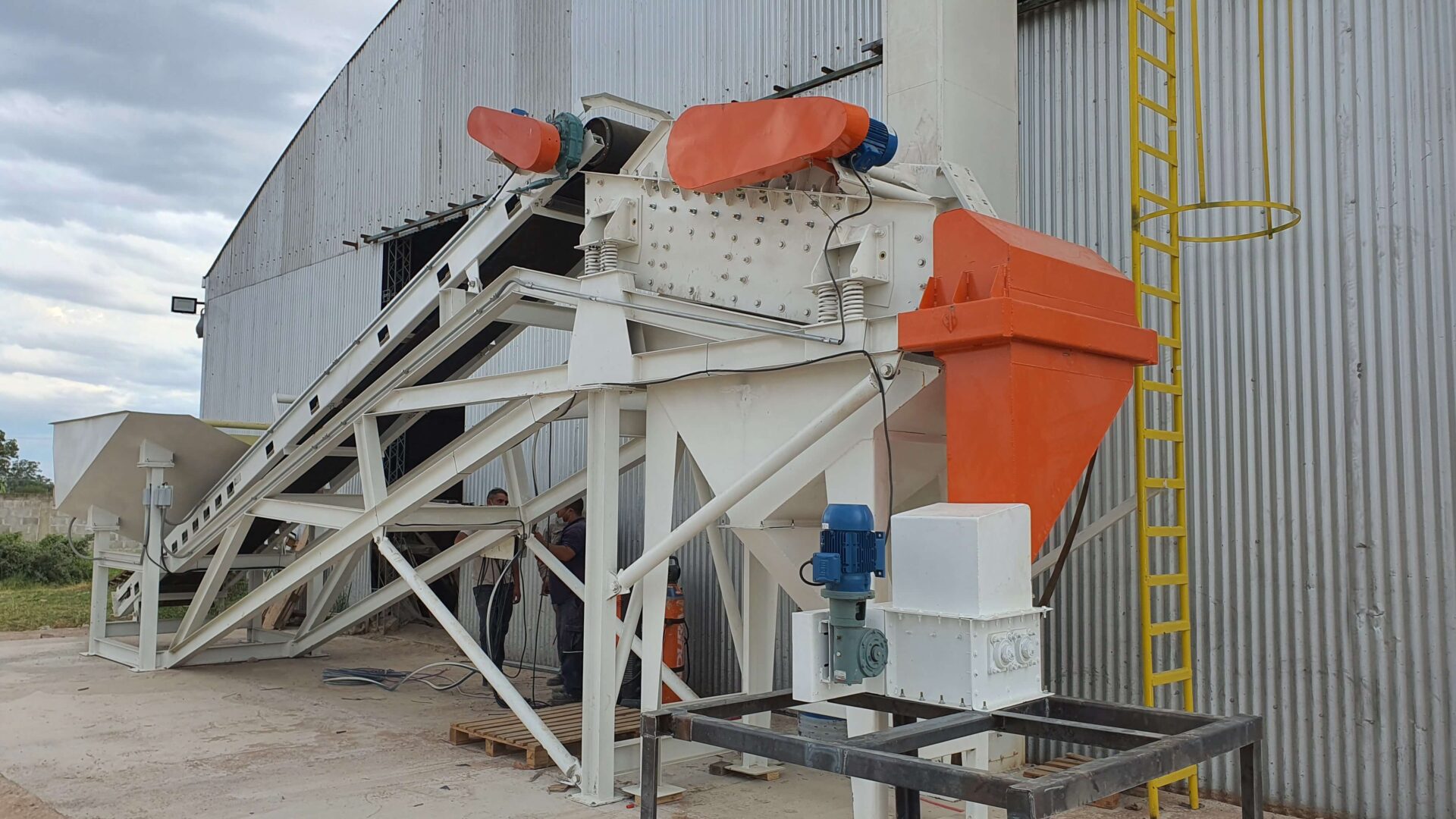

La planta MICROCLAS se suministra con Zarandas de 2 pisos construidos con mallas metálicas de diversos pasos (6, 12, 19, 25 y 32 mm), en función a la granulometría del material a separar. La zaranda disponible para esta planta es ZC 0925 (0,90 x 2,50 mts; 2,25 m²; hasta 30 Tn/h efectivas)

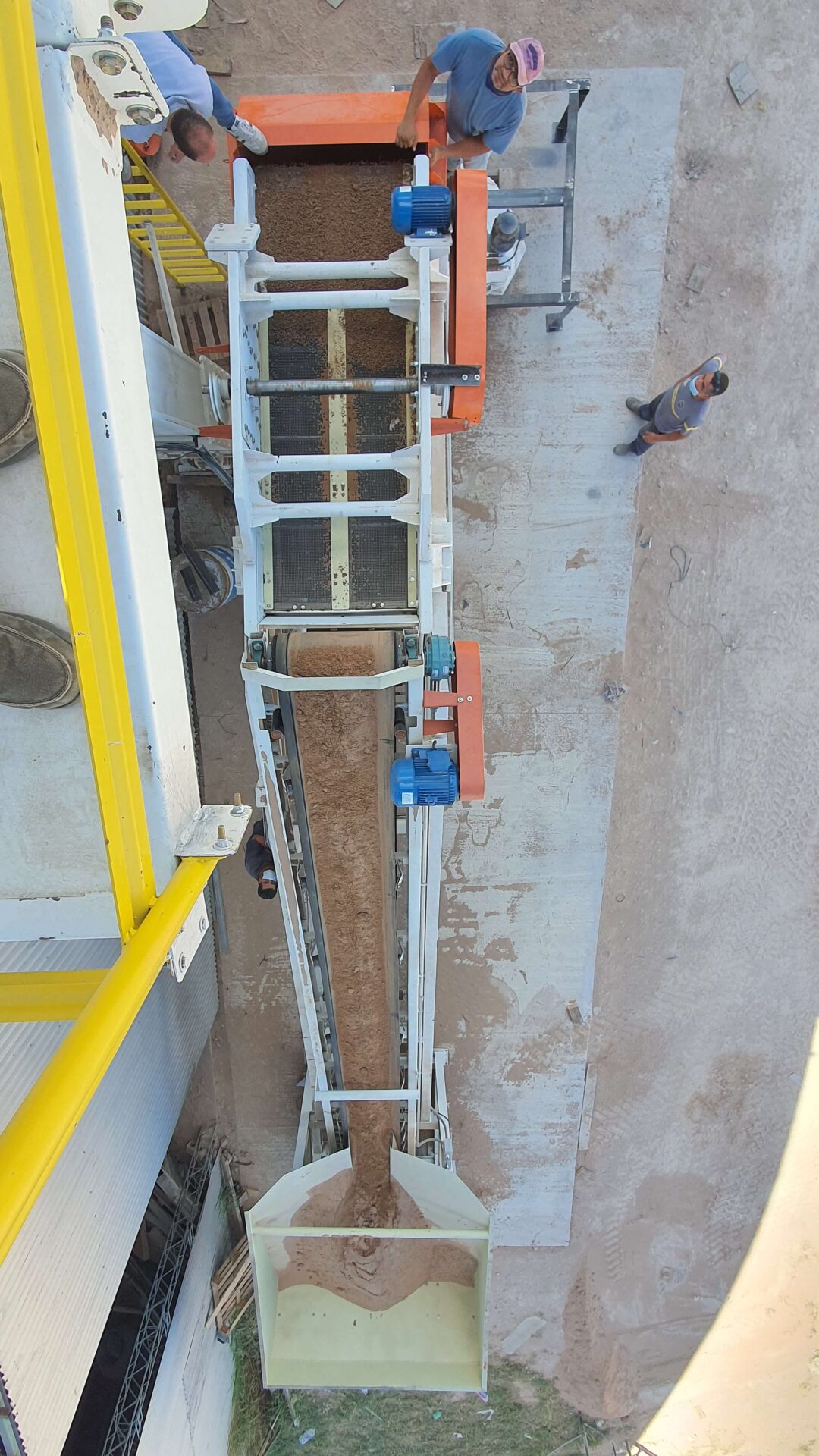

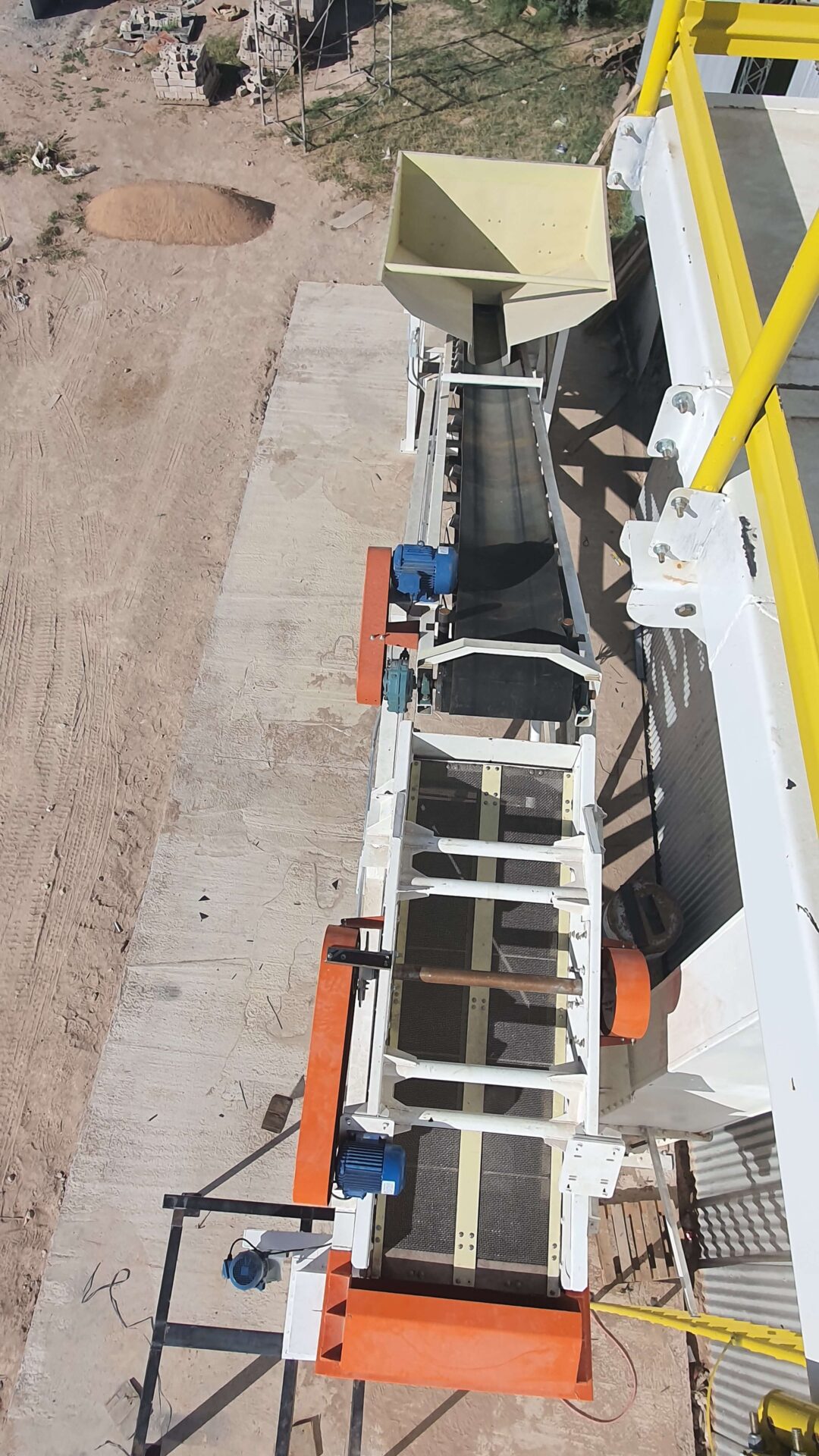

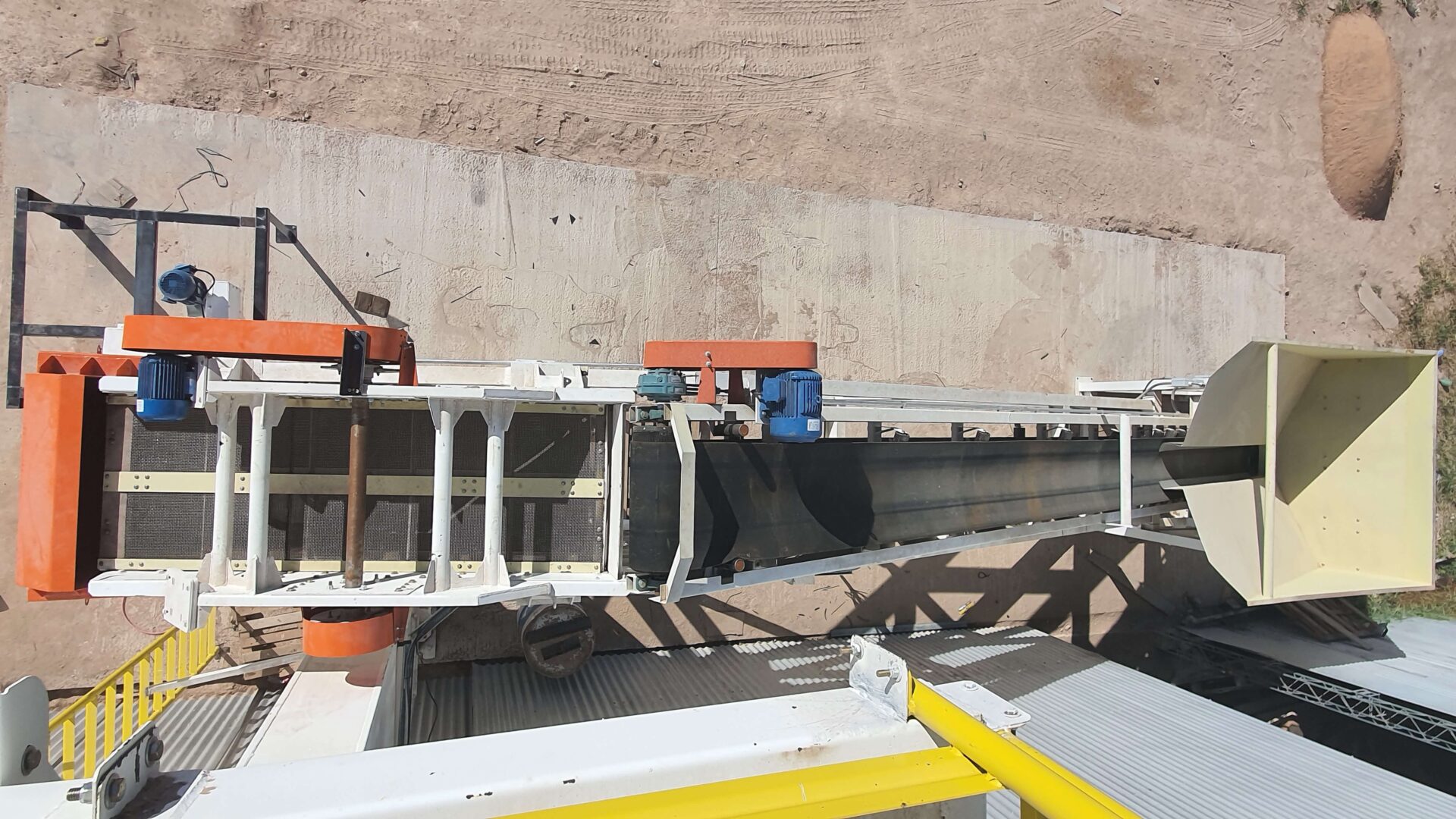

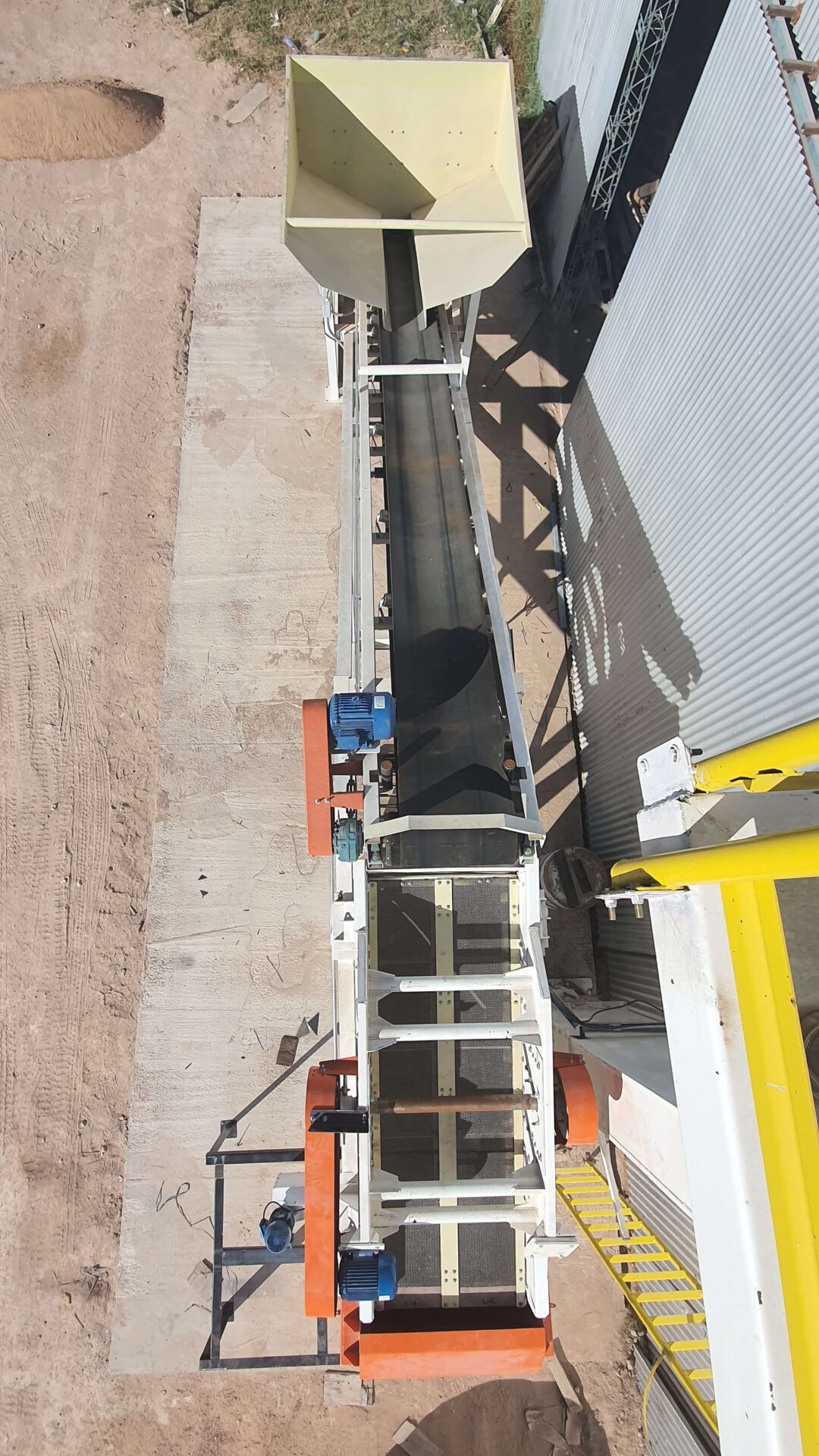

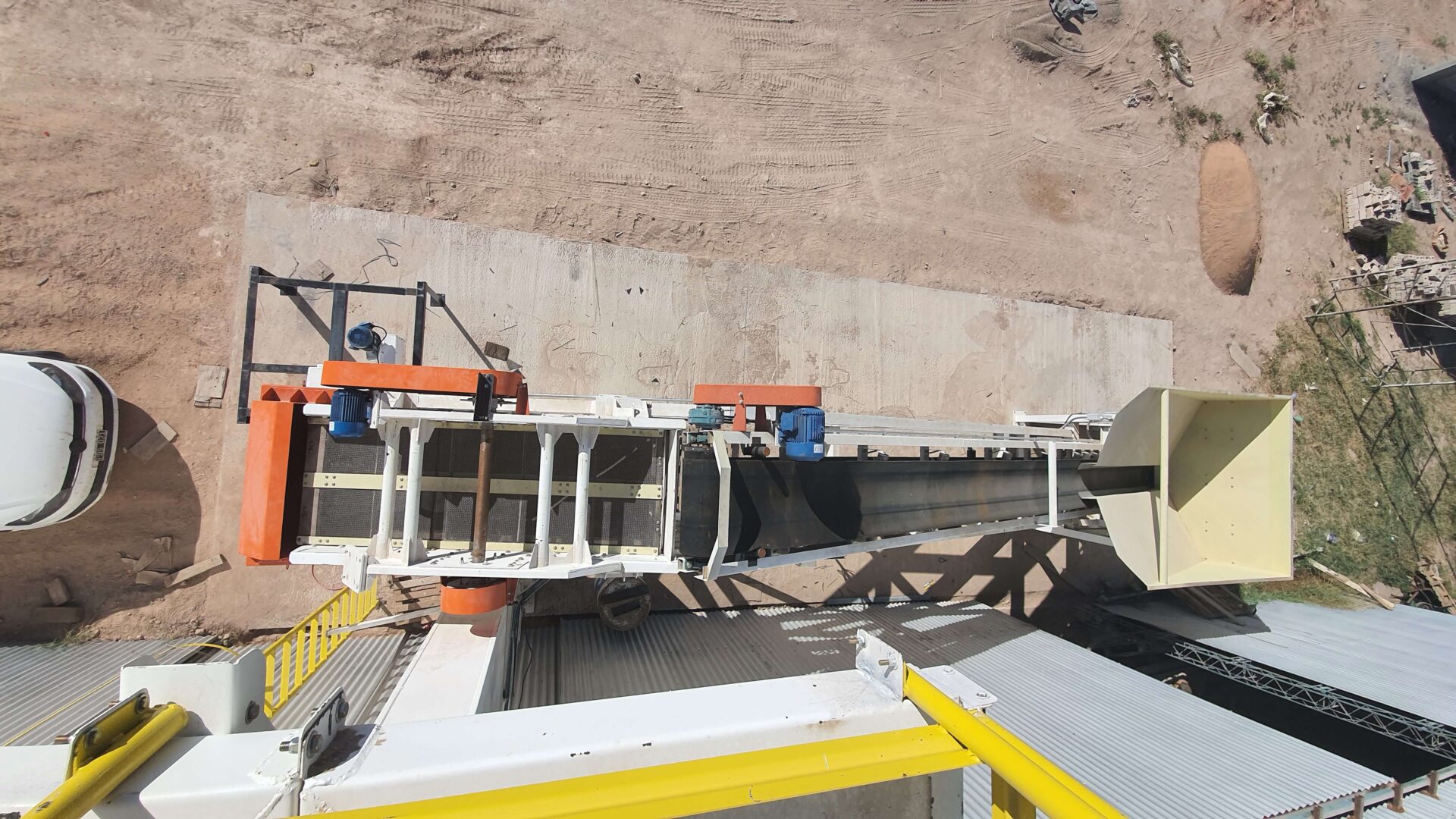

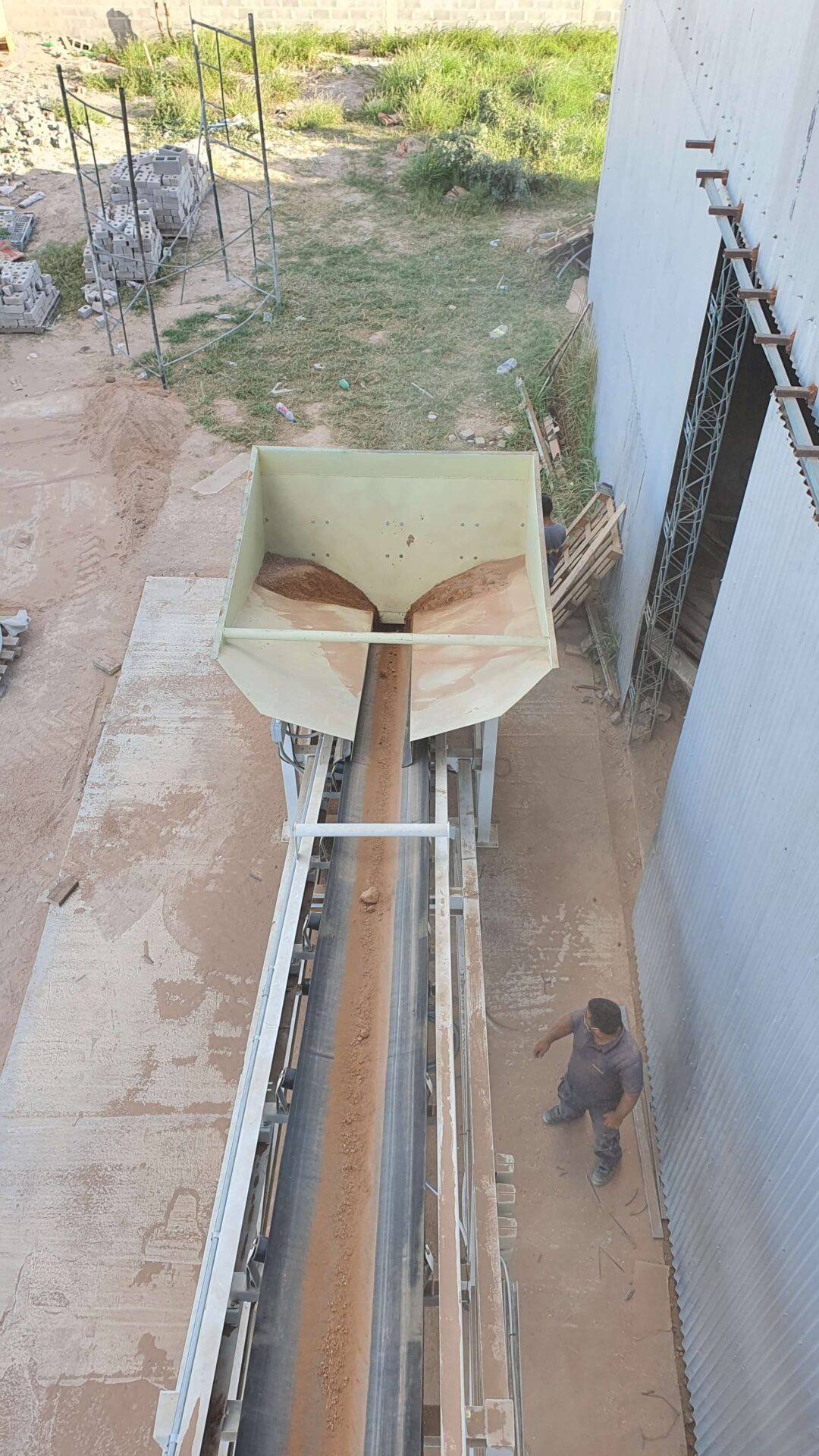

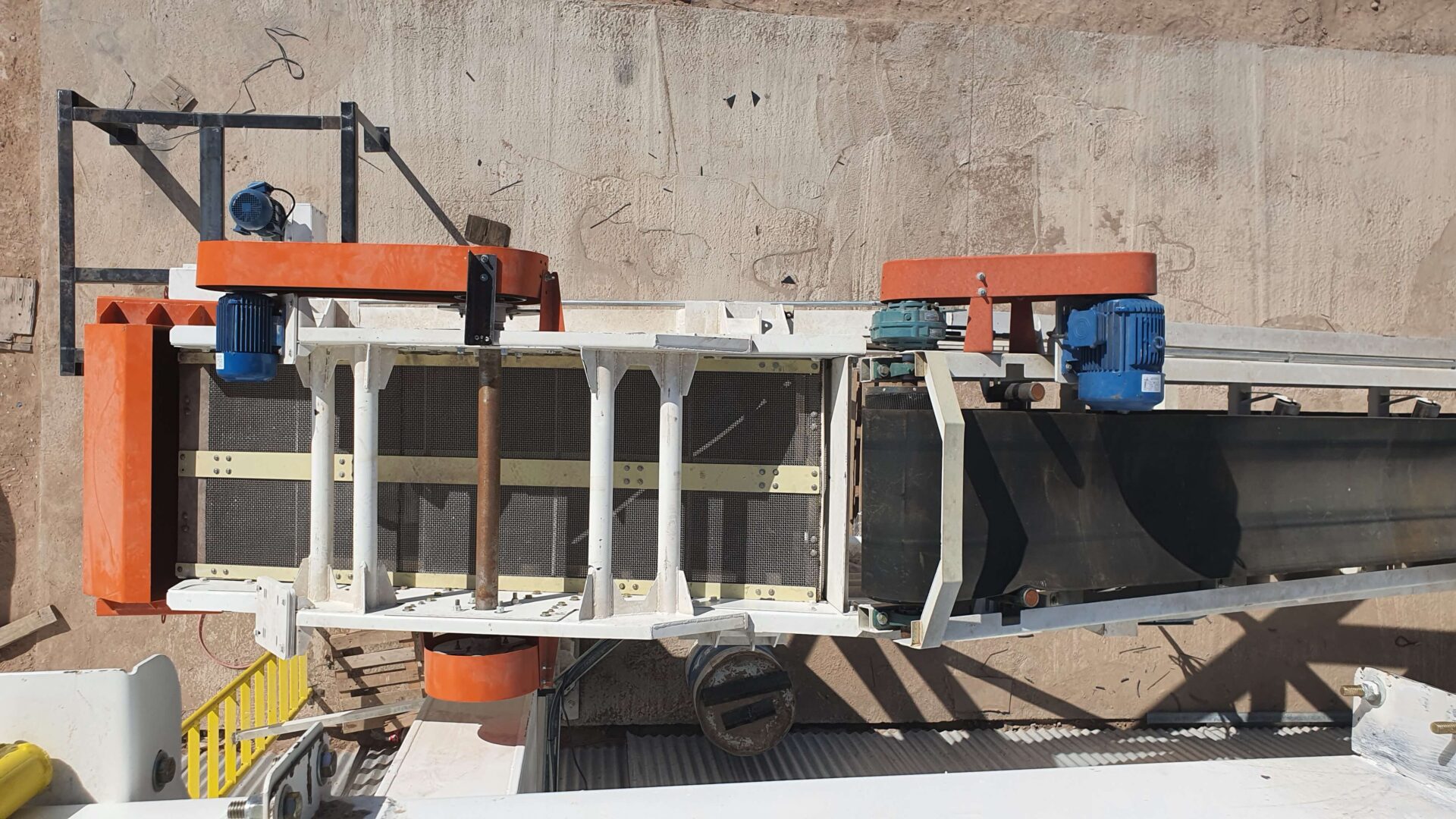

La planta de clasificación MICROCLAS cuenta con una cinta principal para el transporte de los agregados desde la tolva de recepción hasta la zaranda. Cinta Principal: dúos de 24″ de ancho y 9,00 mts de largo, accionada mediante reductor pendular acoplado a motor eléctrico trifásico de 7,5 CV a 1400 RPM, comandado por variador de frecuencia para regulación de flujo de alimentación.

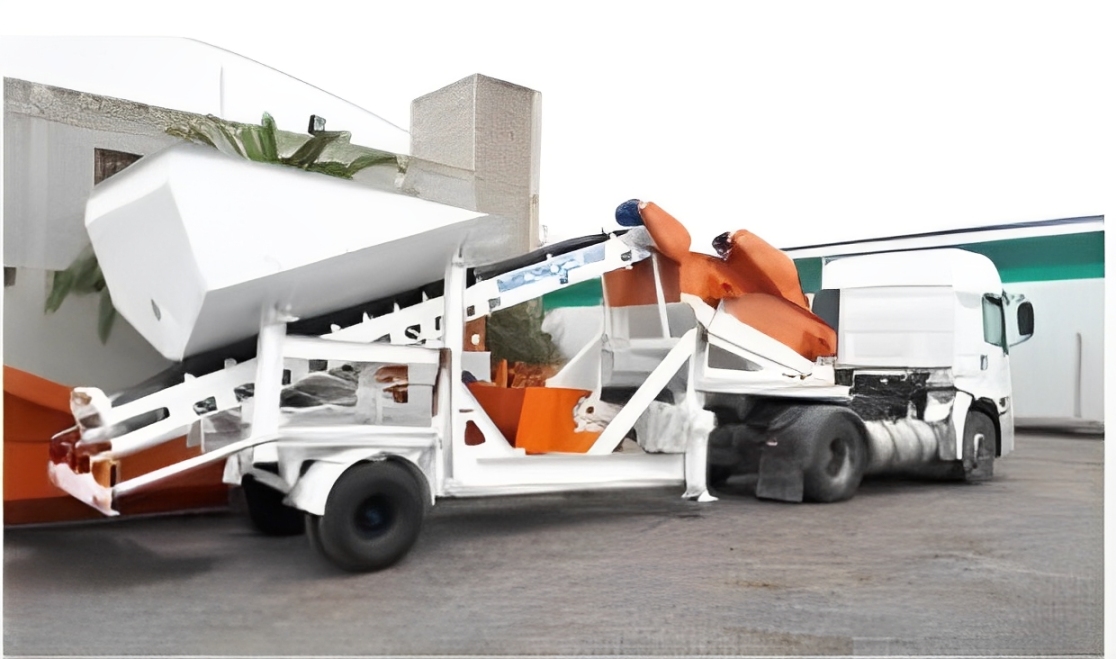

La planta de clasificación MICROCLAS está diseñada para ser transportada sobre semirremolque, cumpliendo con todas las normas MERCOSUR referentes a transporte carretero. Se puede montaren tiempos menores a 3 hs de trabajo efectivo.

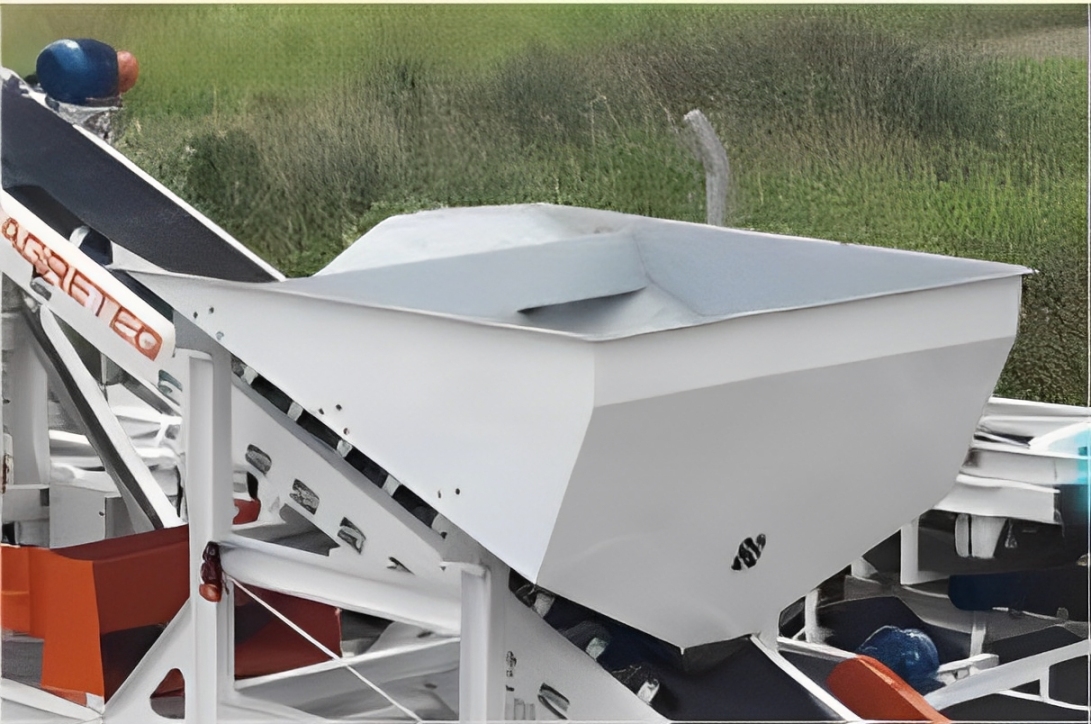

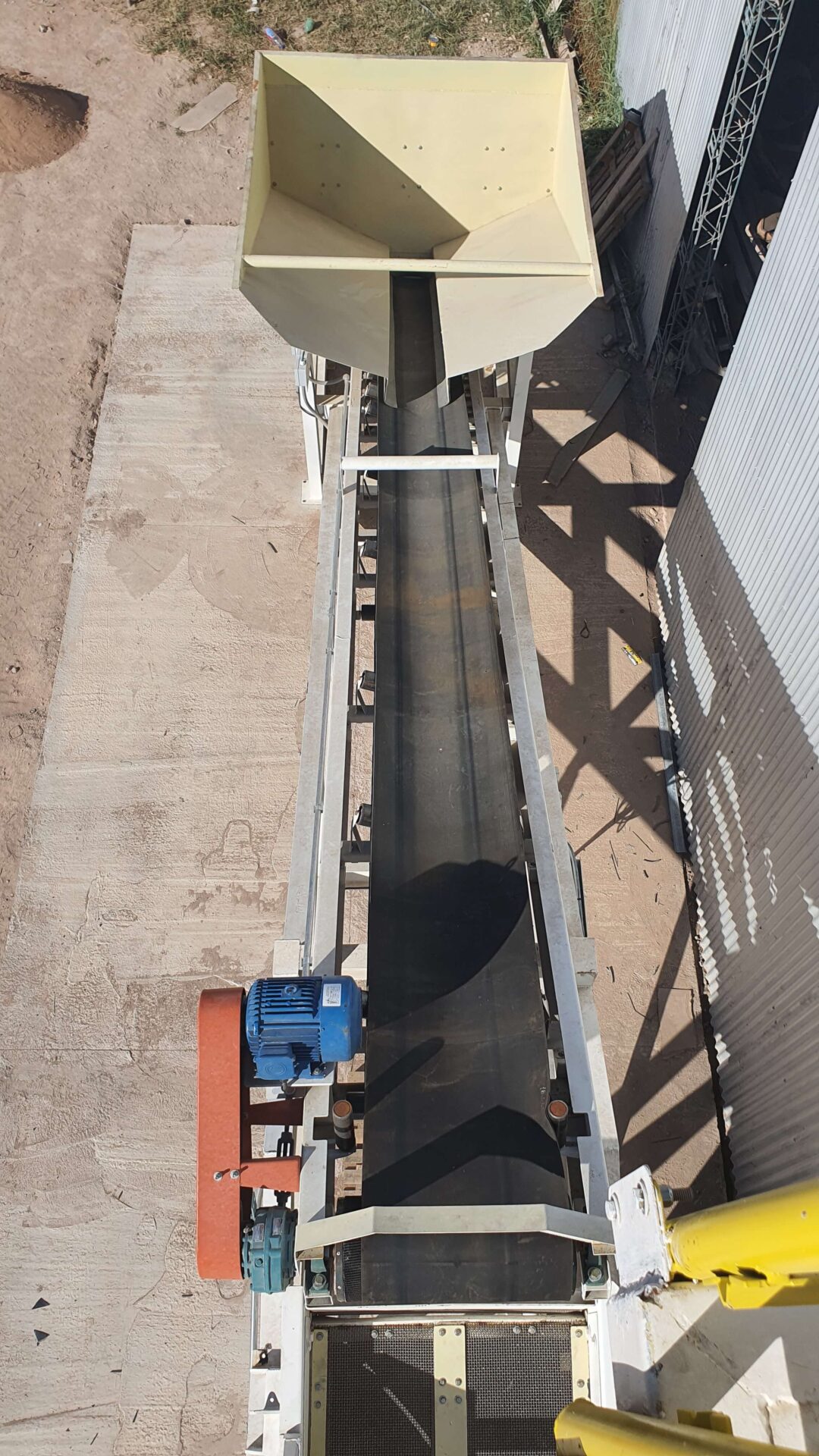

Tolva de 10 m³ de volumen (enrasado) construida en chapa de acero antidesgaste. Opcionalmente puede suministrarse con parrilla separadora autolimpiante, de inclinación variable. Alimentador vibratorio para descarga accionado mediante correas a motor eléctrico trifásico de 4 CV a 1400 RPM.
| Componente | MICROCLAS |
|---|---|
| TOLVA | |
| Volumen Geométrico (enrasado) | 5 m3 (10 m3 opcional con postizo superior) |
| Alimentador | Cinta Transportadora de Velocidad Variable y Compuerta regulable, accionada por motor eléctrico de 10 CV |
| Capacidad de Alimentación | Hasta 150 Tn/h (en función a la granulometría y la velocidad de avance) |
| Grilla (1) | Chapa 1/2″ de espesor; paso 50 a 150 mm |
| ZARANDA | |
| Modelo | ZC 0925 |
| Dimensiones | 2500 x 900 x 750 mm |
| Potencia | Motor de 4 CV a 1400 RPM con transmisión mediante 2 correas tipo B al excéntrico del eje |
| Capacidad | Hasta 30 Tn/h (en función a la granulometría y la frecuencia de oscilación) |
| Regador (2) | Termofusión de 2″ – Bomba de 4 CV; 550 l/min |
| CINTA | |
| Ancho | 24″ lisa, montada sobre dúos conductores |
| Largo | 9000 mm entre centro de cabezales |
| Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 10 CV de potencia |
| Velocidad | Hasta 1,8 m/seg (según configuración) |
| Capacidad de Alimentación | Hasta 150 Tn/h (en función a la granulometría y la velocidad de la cinta) |
| Cintas de Evacuación (3) | Recomendadas: CTR 2409 / CTR 2412 |
| CHASIS SOPORTE | |
| Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes en chapa conformada |
| Sistema de Transporte | No dispone en versión Standard |
| Rodado | No dispone en versión Standard |
| Luces y señalización | No dispone en versión Standard |
| DIMENSIONES Y PESOS | |
| Dimensiones | 12000 x 2600 x 2850 mm |
| Superficie de Trabajo | 40 m² (13000 x 3000 mm) aprox. |
| Altura de carga de Tolva | 3200 mm (3800 mm con postizo) |
| Alturas de Descarga de Cintas | Hasta 1850 mm |
| Volumen de Material Clasificado | 3 x 2,5 m3 = 7,5 m3 (hasta 500 m3 con uso de cintas CTR) |
| Potencia Instalada (CV) | 15 CV |
| (1)Ítems opcionales (2)Ítems opcionales (3)Ítems opcionales |
