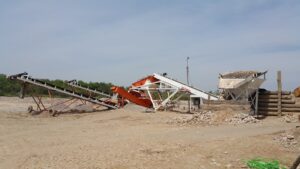

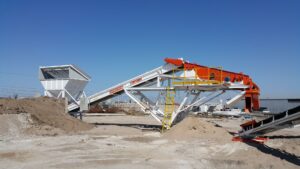

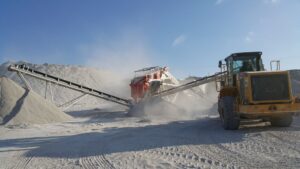

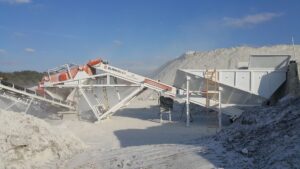

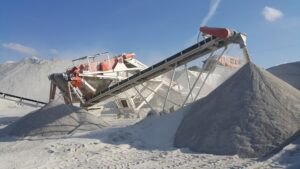

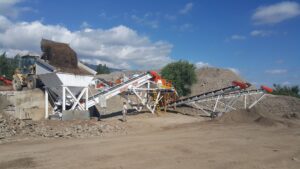

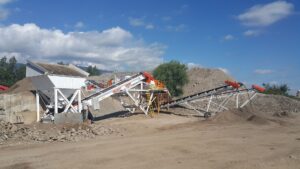

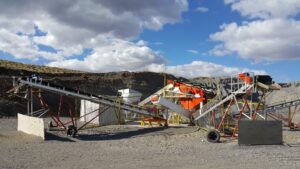

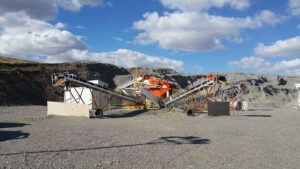

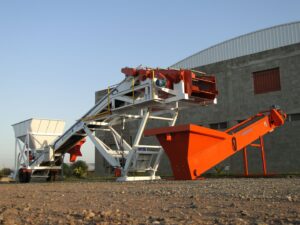

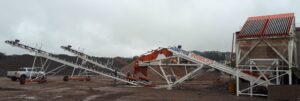

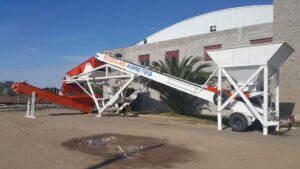

Una zaranda de Tres niveles de 6 m2 cada uno, rangos de trabajo de 30 a 200 Tn/h efectivas (*), una importante gama de accesorios opcionales y escalabilidad en el momento de su configuración final de trabajo, hacen de ECOCLAS es la Planta Clasificadora Móvil más versátil del mercado. (*): en función a las granulometrías de trabajo y condiciones del material al ingreso

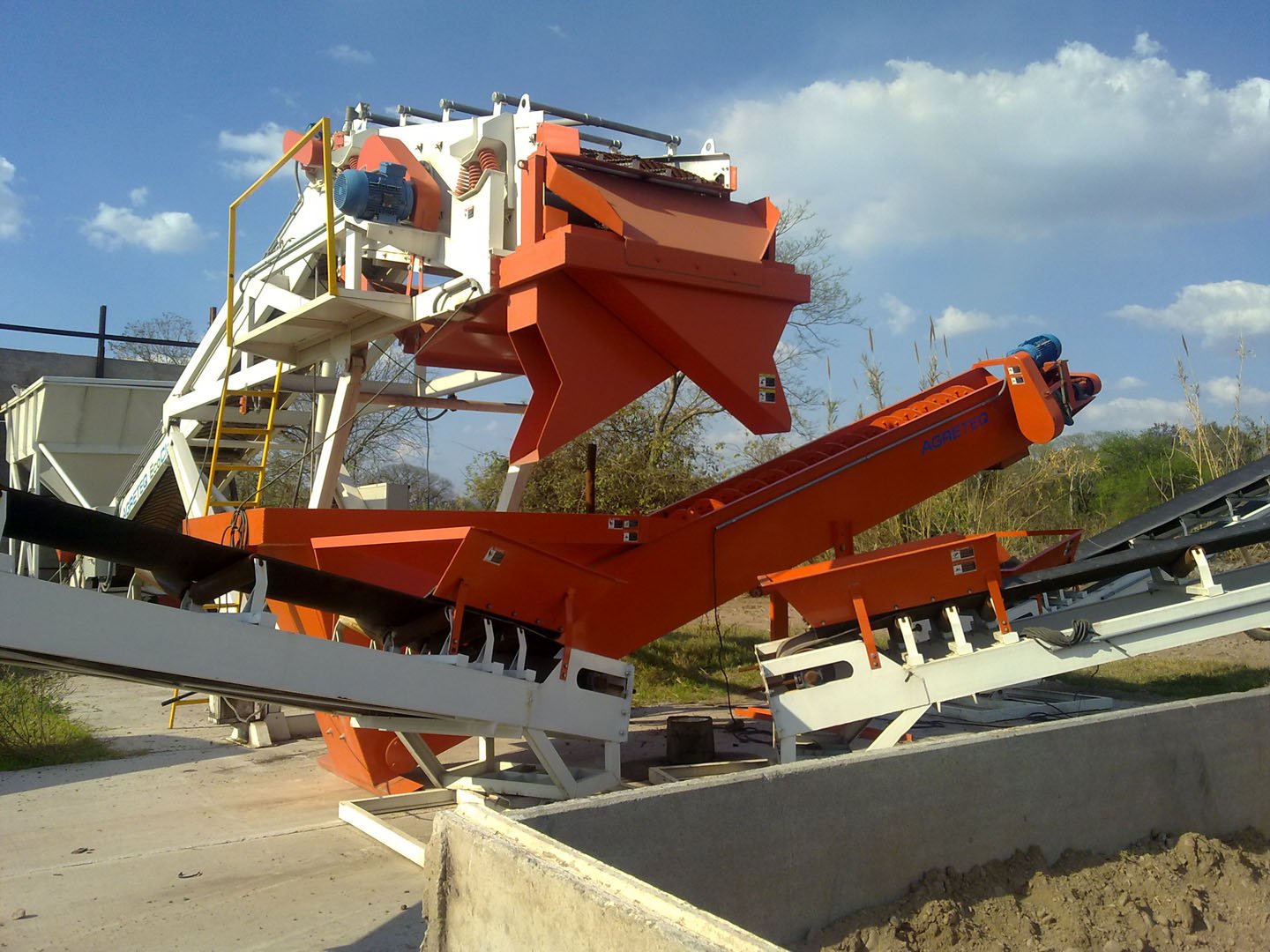

La planta ECOCLAS se suministra con Zarandas de 2 o 3 pisos construidos con mallas metálicas de diversos pasos (6, 12, 19, 25 y 32 mm), en función a la granulometría del material a separar. La zaranda disponible para esta planta es ZC 1540 (1,50 x 4,00 mts; 6 m²; hasta 150 Tn/h efectivas)

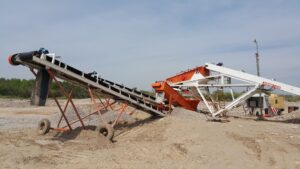

La planta de clasificación ECOCLAS cuenta con una cinta principal para el transporte de los agregados desde la tolva de recepción hasta la zaranda. Cinta Principal: tríos de 36″ de ancho y 13,00 mts de largo, accionada mediante reductor pendular acoplado a motor eléctrico trifásico de 10 CV a 1400 RPM.

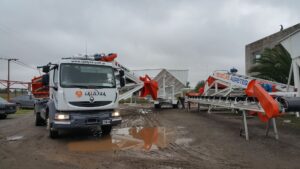

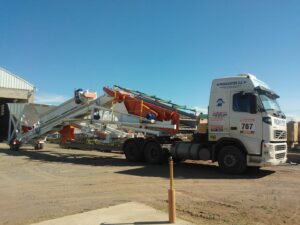

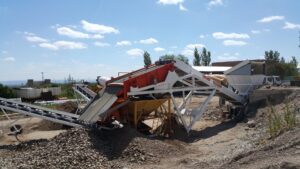

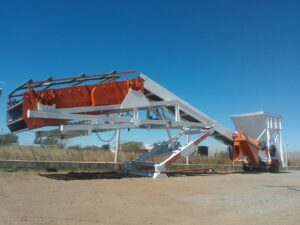

La planta de clasificación ECOCLAS está diseñada para ser transportada como semirremolque, cumpliendo con todas las normas MERCOSUR referentes a transporte carretero. Se puede montar en tiempos menores a 3 hs de trabajo efectivo

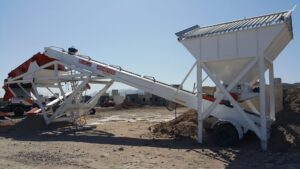

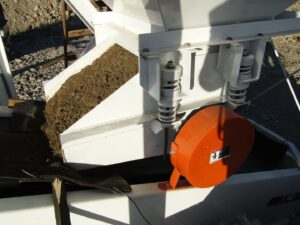

Tolva de 10 m³ de volumen (enrasado) construida en chapa de acero antidesgaste. Opcionalmente puede suministrarse con parrilla separadora autolimpiante, de inclinación variable. Alimentador vibratorio para descarga accionado mediante correas a motor eléctrico trifásico de 4 CV a 1400 RPM.
| Modelo | ECOCLAS |
| TOLVA | |
| Volumen Geométrico (enrasado) | 10 m3 (30 m3 opcional, para descarga de camiones) |

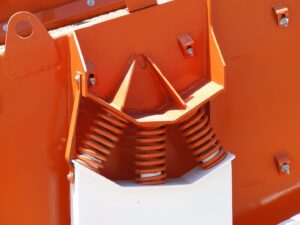

| Alimentador | Vibratorio montado sobre resortes, accionando por motor eléctrico de 4 CV |
| Capacidad de Alimentación | Hasta 200 Tn/h (en función a la granulometría y la frecuencia de vibración) |
| Grilla (1) | Chapa 1/2″ de espesor; paso 50 a 150 mm |
| ZARANDA | |
| Modelo | ZC 1540 – 1540/3 |
| Dimensiones | 4000 x 1540 x 870 mm |
| Potencia | Motor de 12,5 CV a 1400 RPM con transmisión mediante 3 correas B85 al excéntrico del eje |
| Capacidad | Hasta 150 Tn/h (en función a la granulometría y la frecuencia de oscilación) |
| Regador (2) | Termofusión de 2″ – Bomba de 4 CV; 550 l/min |
| CINTA | |
| Ancho | 36″ lisa, montada sobre tríos conductores |
| Largo | 11500 mm entre centro de cabezales |
| Accionamiento | Reductor pendular relación 1=16, y motor eléctrico de 10 CV de potencia |
| Velocidad | 0,75 a 1,8 m/seg (según configuración) |
| Capacidad de Alimentación | Hasta 400 Tn/h (en función a la granulometría y la velocidad de la cinta) |
| Cintas de Evacuación (3) | Recomendadas: CTR 2412 / CTR 2418 |
| CHASIS SOPORTE | |
| Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes enchapa conformada |
| Sistema de Transporte | Eje tubular de 3″ o 4″ sin freno, con masas para llanta disco de 15″ de 5 o 10 agujeros, elásticos para 10 Tn |
| Rodado | Llantas 15″, cubiertas 7.50″ x 16″ u 8.25″ x 15″ sin cámara de alto desempeño |
| Luces y señalización | Reglamentarias para tránsito conforme normativas de Mercosur |
| DIMENSIONES Y PESOS | |
| Dimensiones | 14500 x 2600 x 3950 mm |
| Superficie de Trabajo | 90 m² (16000 x 6000 mm) aprox. |
| Altura de carga de Tolva | 3800 mm (4300 mm en tolva de 30 m3) |
| Alturas de Descarga de Cintas | 1850 mm |
| Volumen de Material Clasificado | 3 x 3,5 m3 = 10,5 m3 (hasta 4500 m3 con uso de cintas CTR) |
| Potencia Instalada (CV) | 28 CV |
|
(1)Ítems opcionales
(2)Ítems opcionales
(3)Ítems opcionales
|
