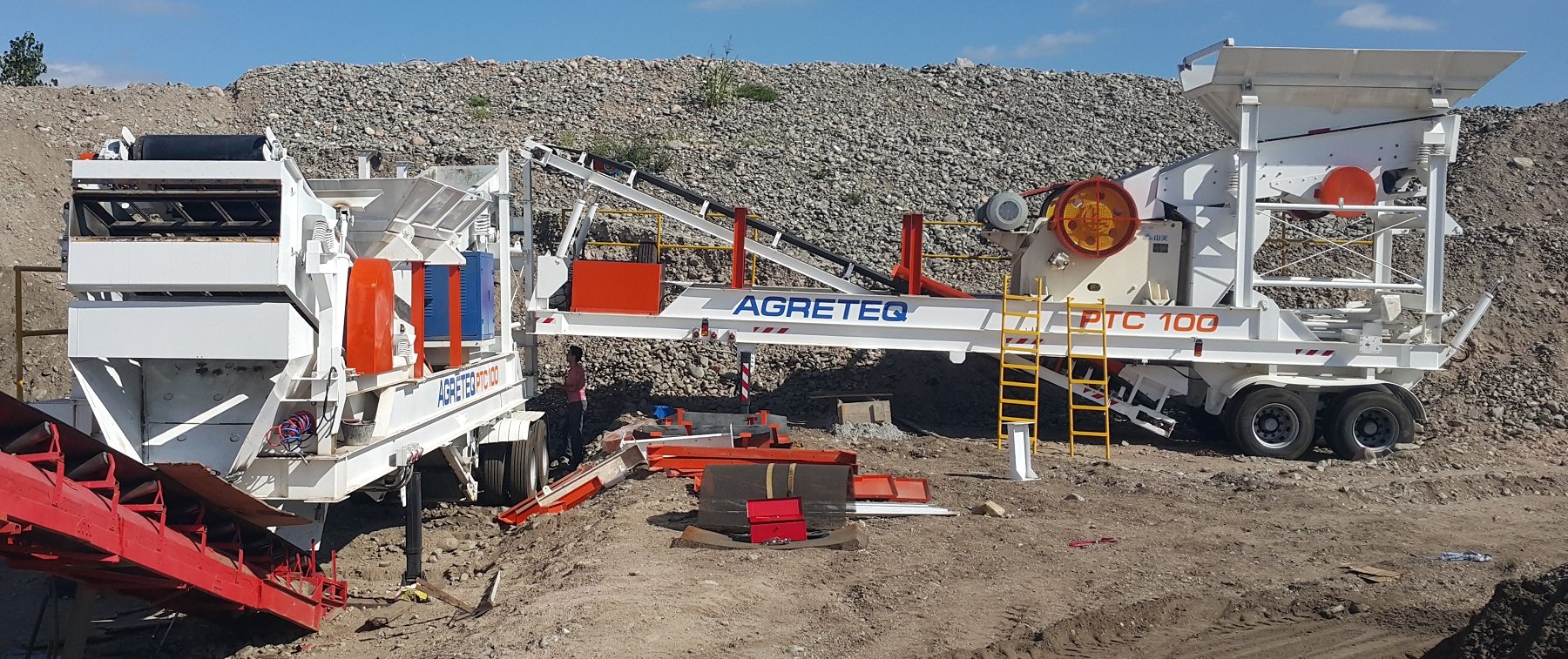

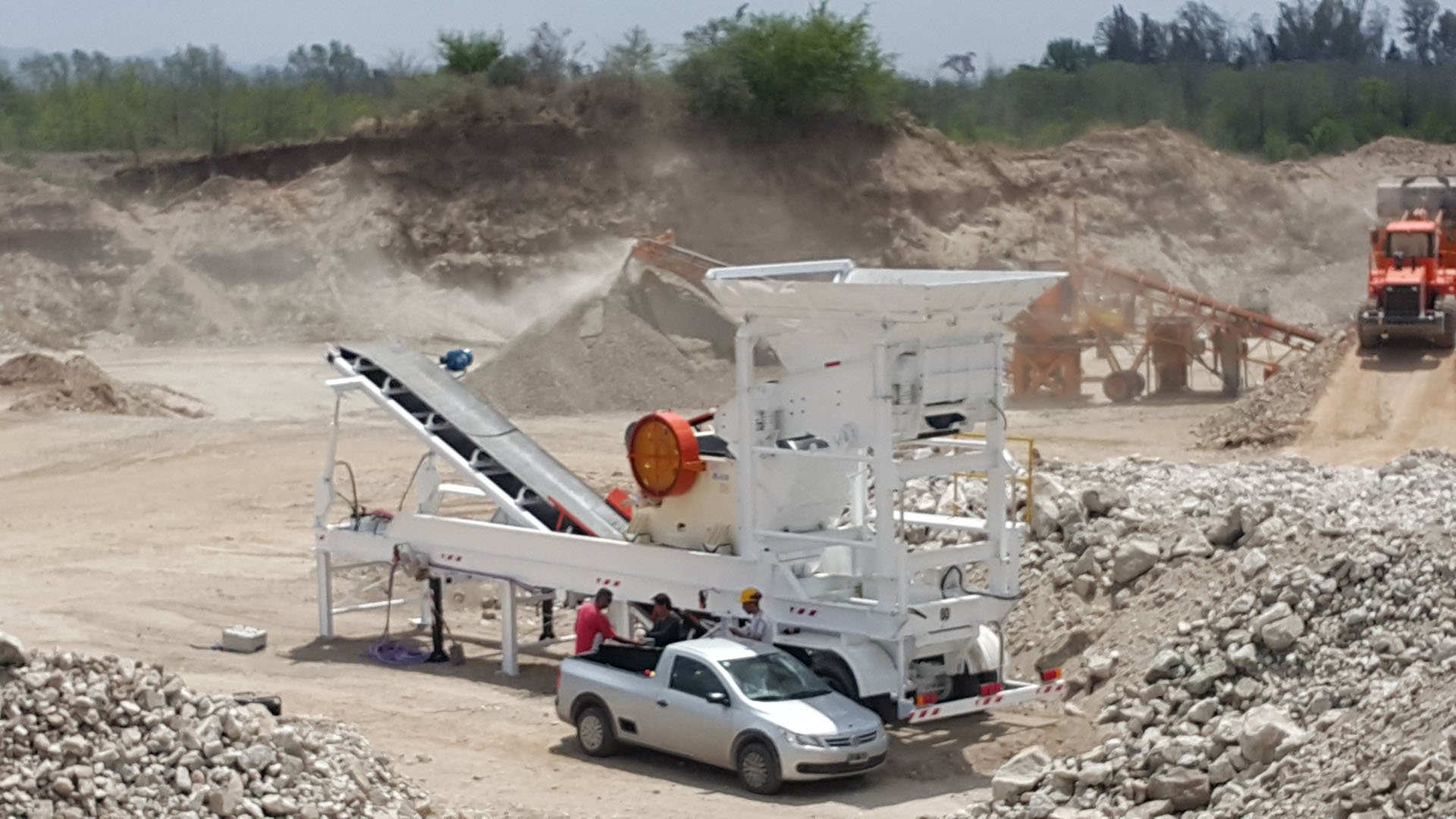

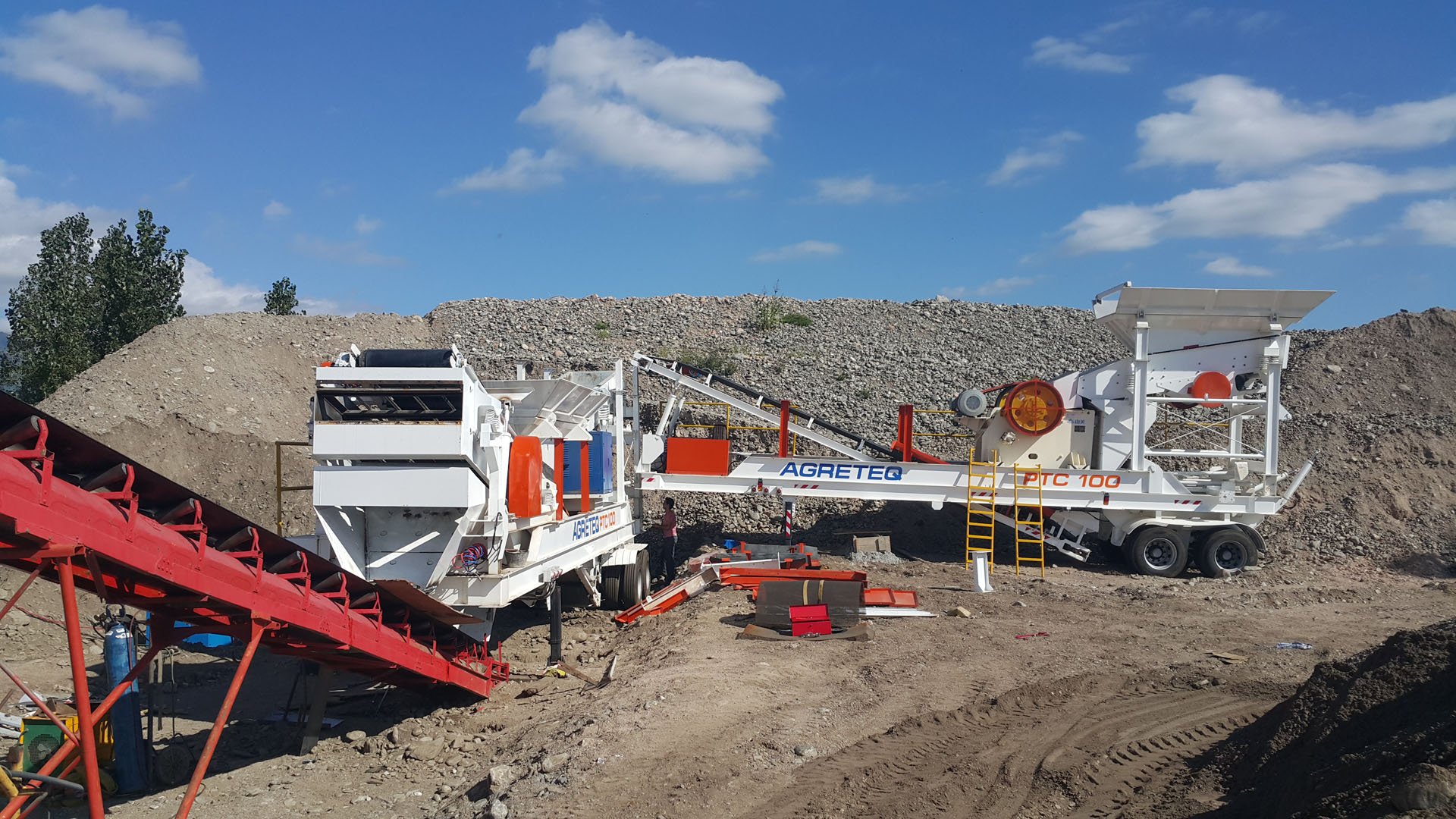

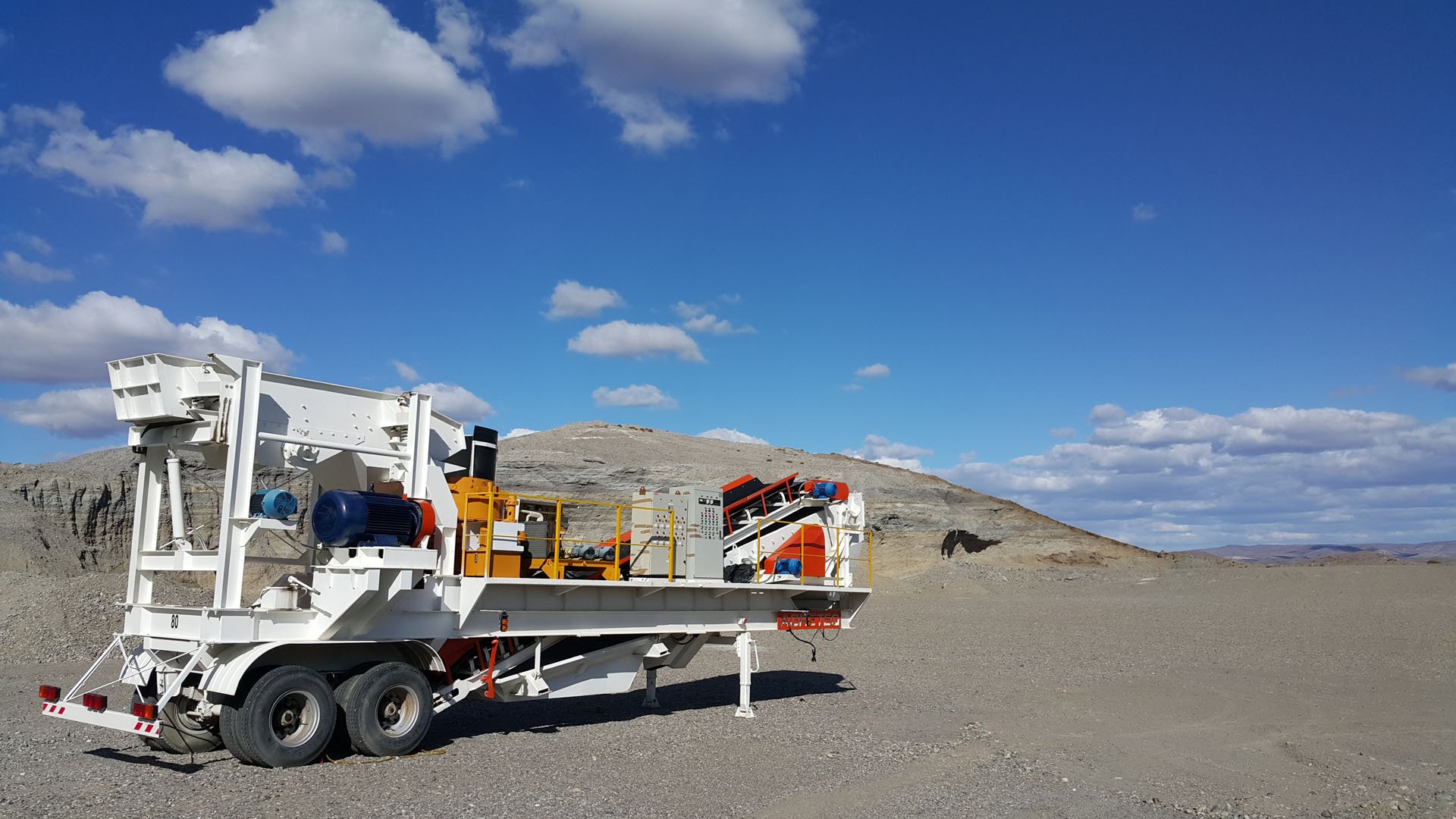

La Planta de Trituración Móvil PTC 100 es la planta móvil de trituración más grande fabricada en ARGENTINA.
Está compuesta por dos módulos principales (Alimentación y Trituración Primaria, Trituración Secundaria y Clasificación) y una serie de equipos complementarios que pueden incluir cintas, lavadores de arena y trituradores terciarios.
Ambos módulos son totalmente configurables, pudiendo intercambiarse diferentes tipos de trituradores (Impactores, Conos, VSI), alimentadores y zarandas, así como tolvas y boquillas de desvío.

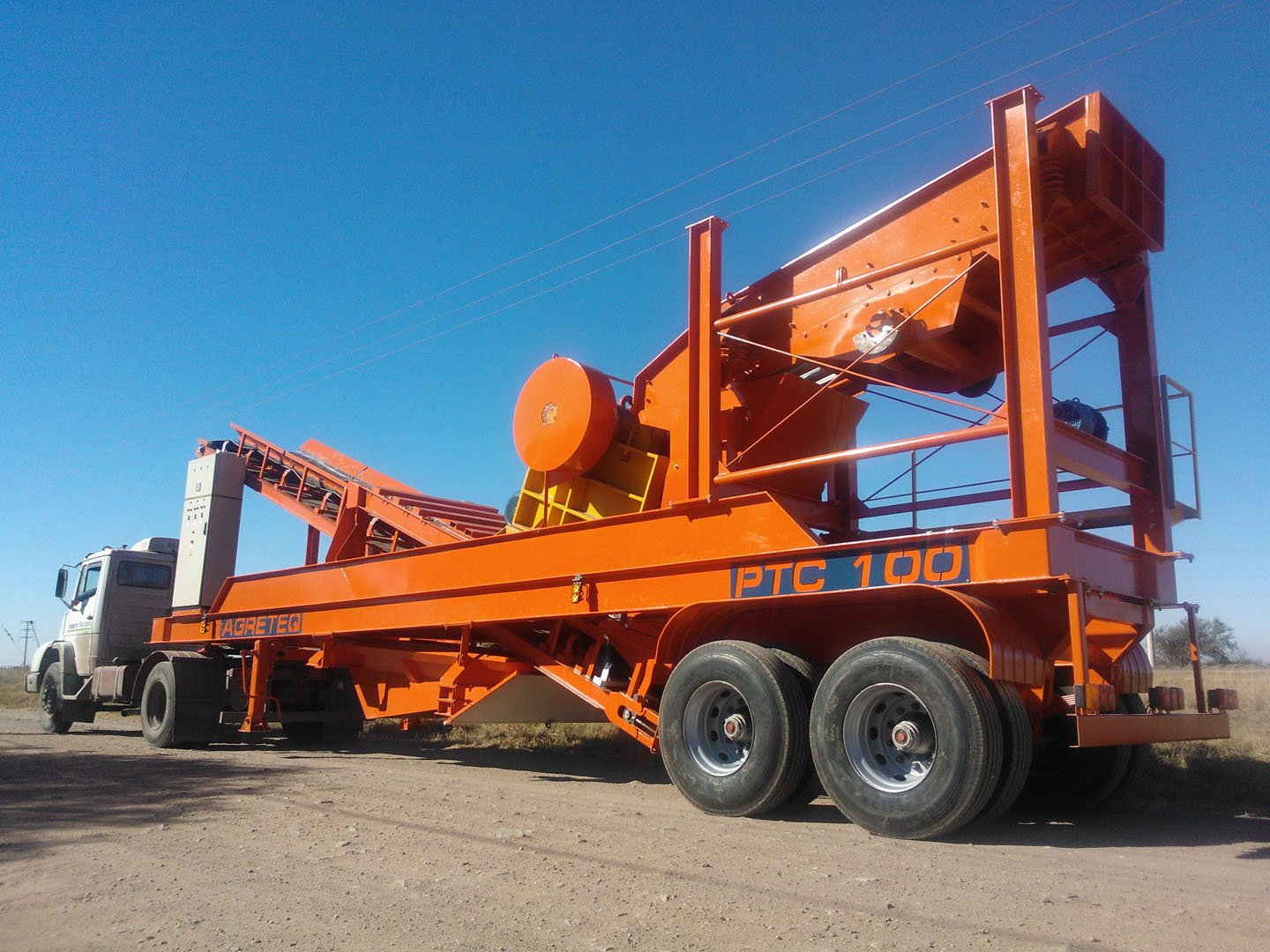

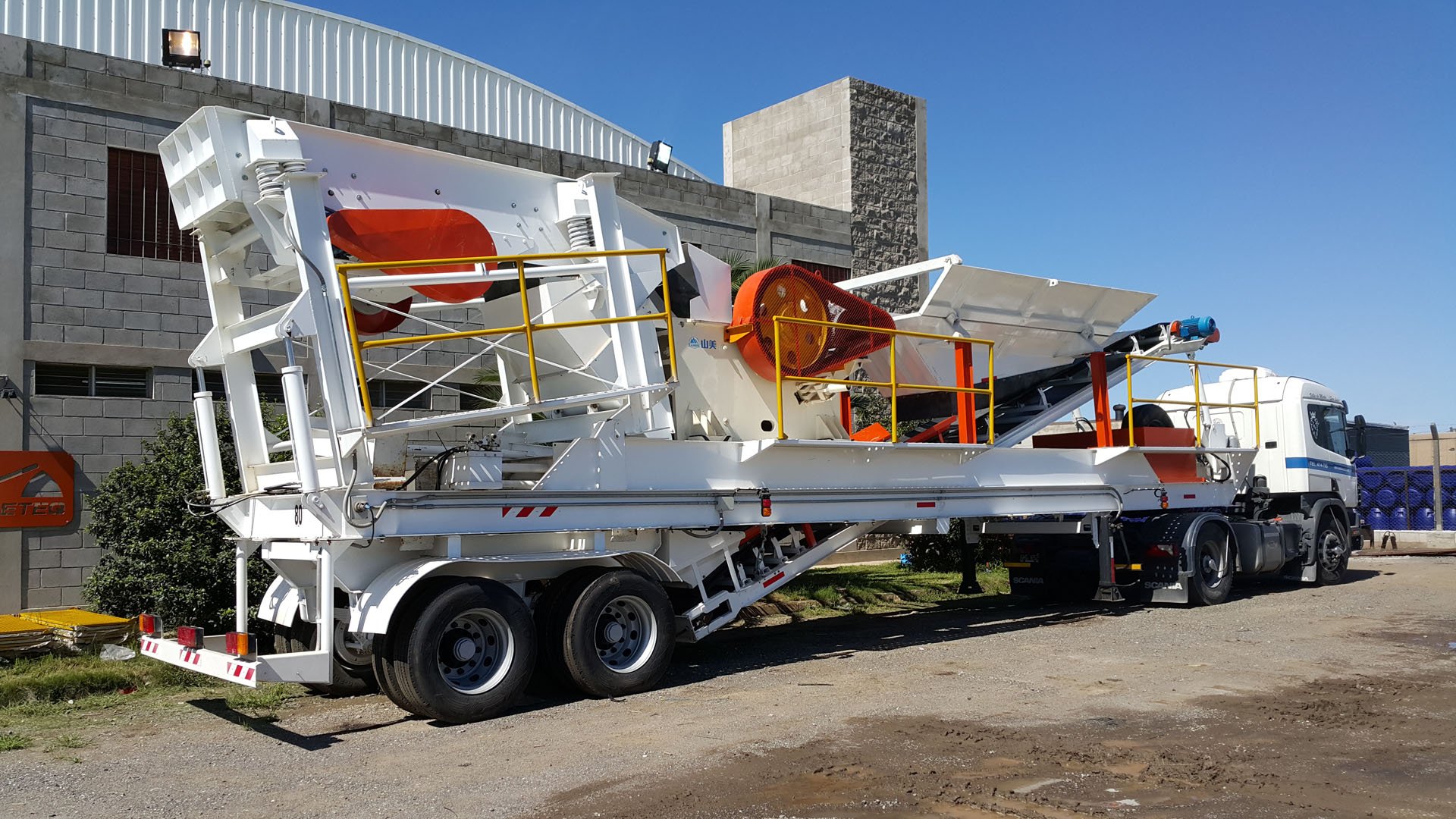

Triturador Primario de Mandíbula de JC 231 (510×800 mm) y 75 CV de potencia instalada (Opción PE 600×900). Reducción de tamaño hasta 8 a 1. Alimentación Primaria mediante alimentador vibratorio AVB 4096 (0,96 x 4,00 mts) accionado por 2 motores de 15 CV acoplados mediante correas a excéntrico.

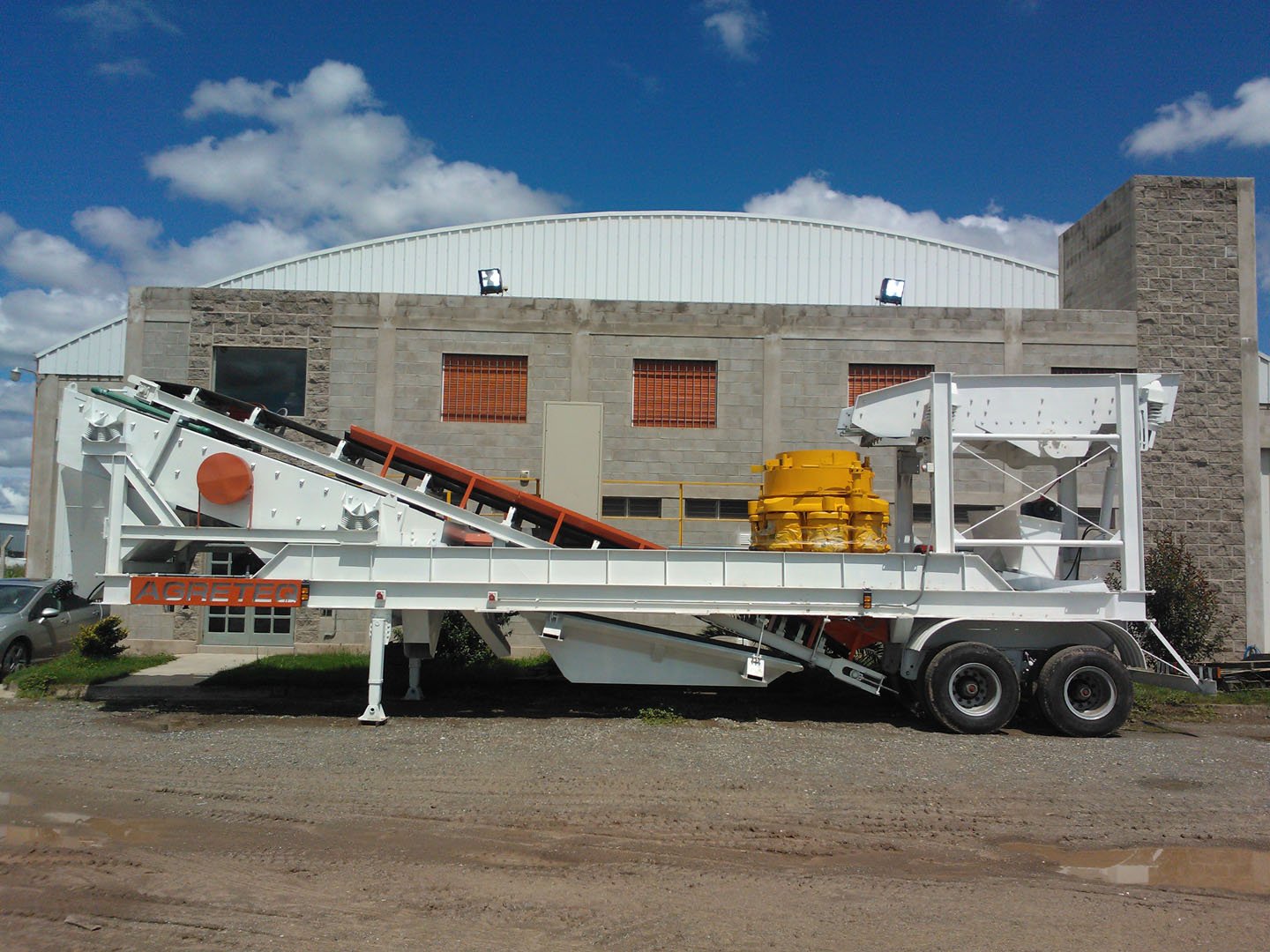

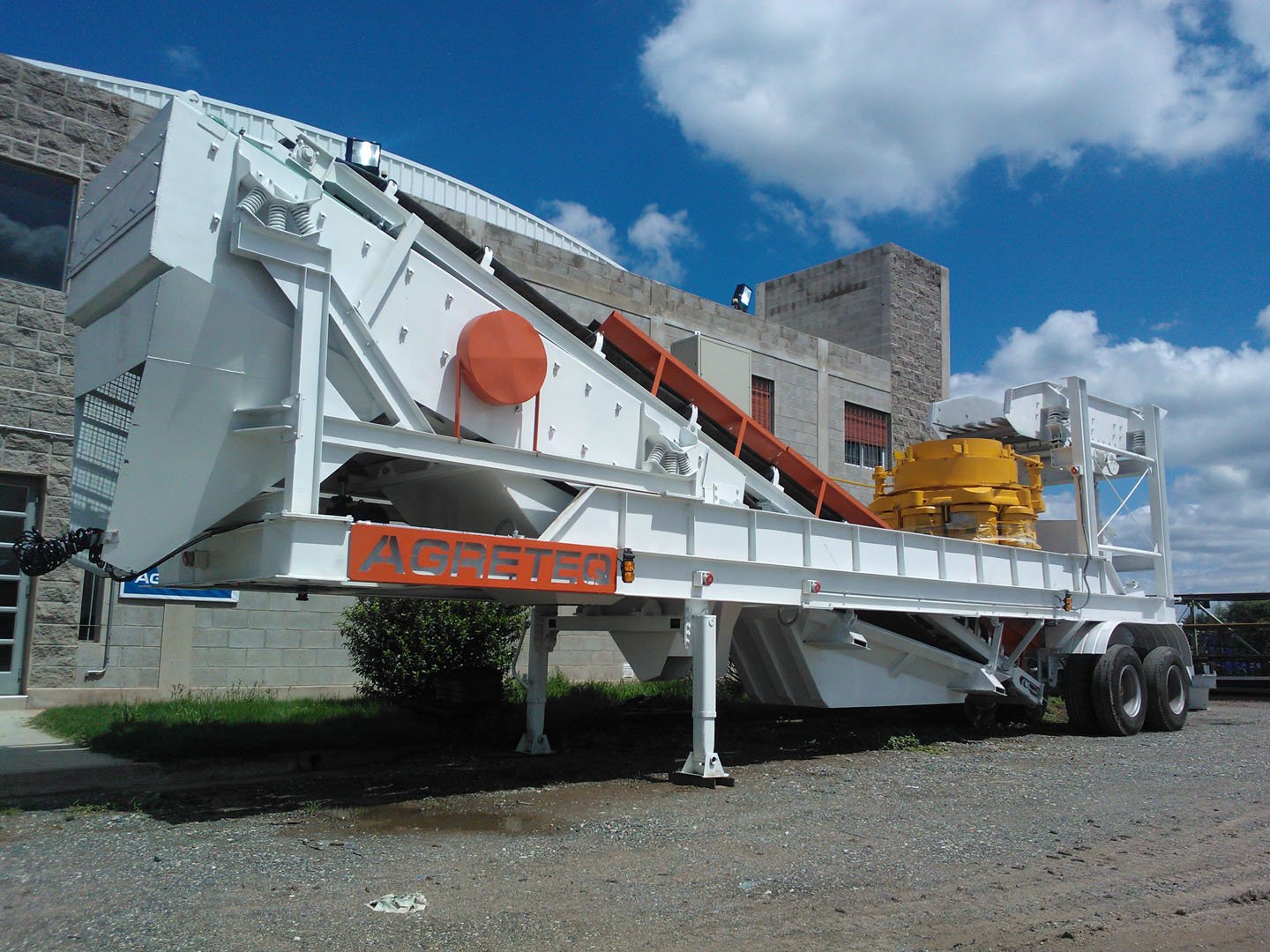

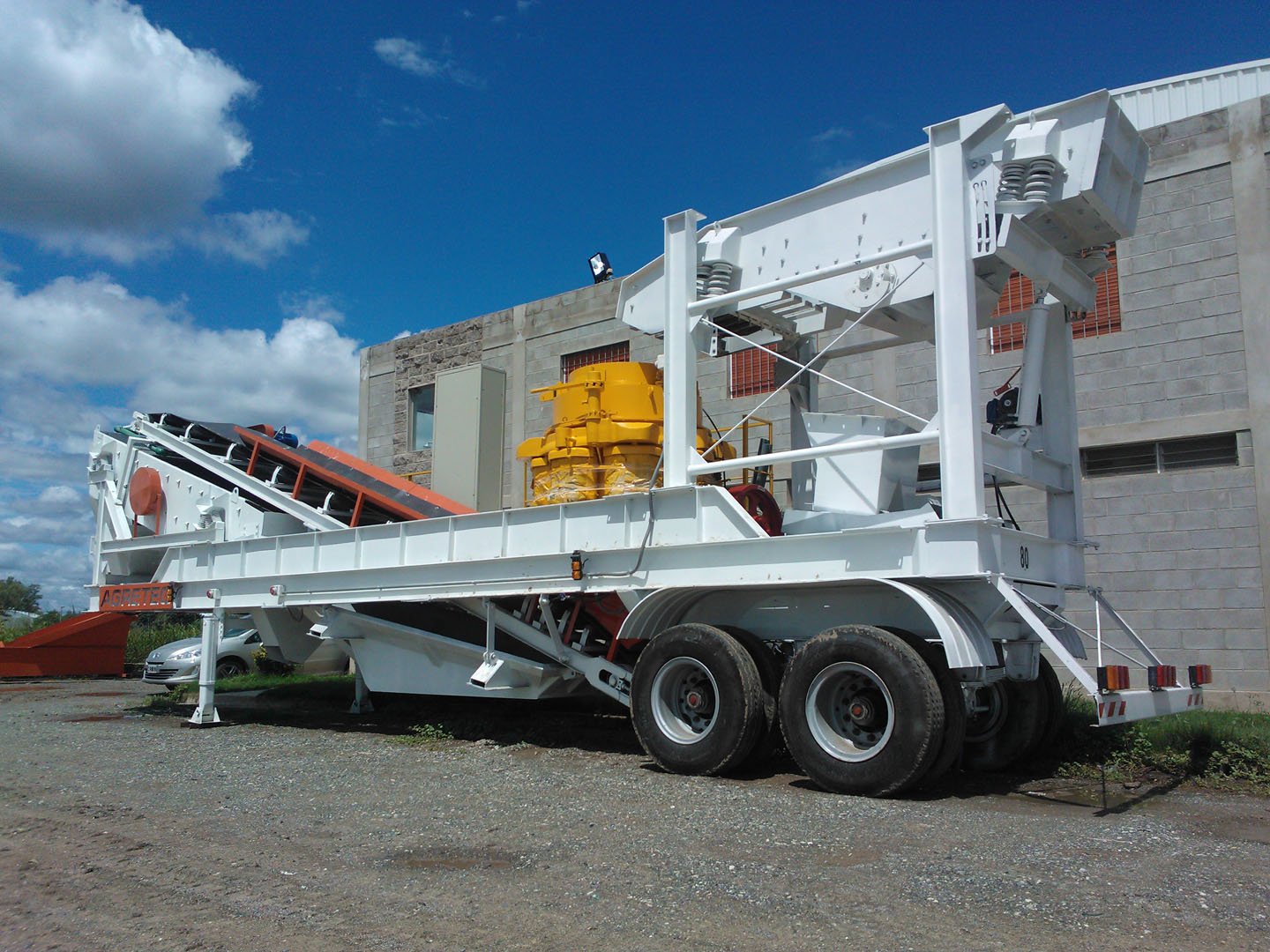

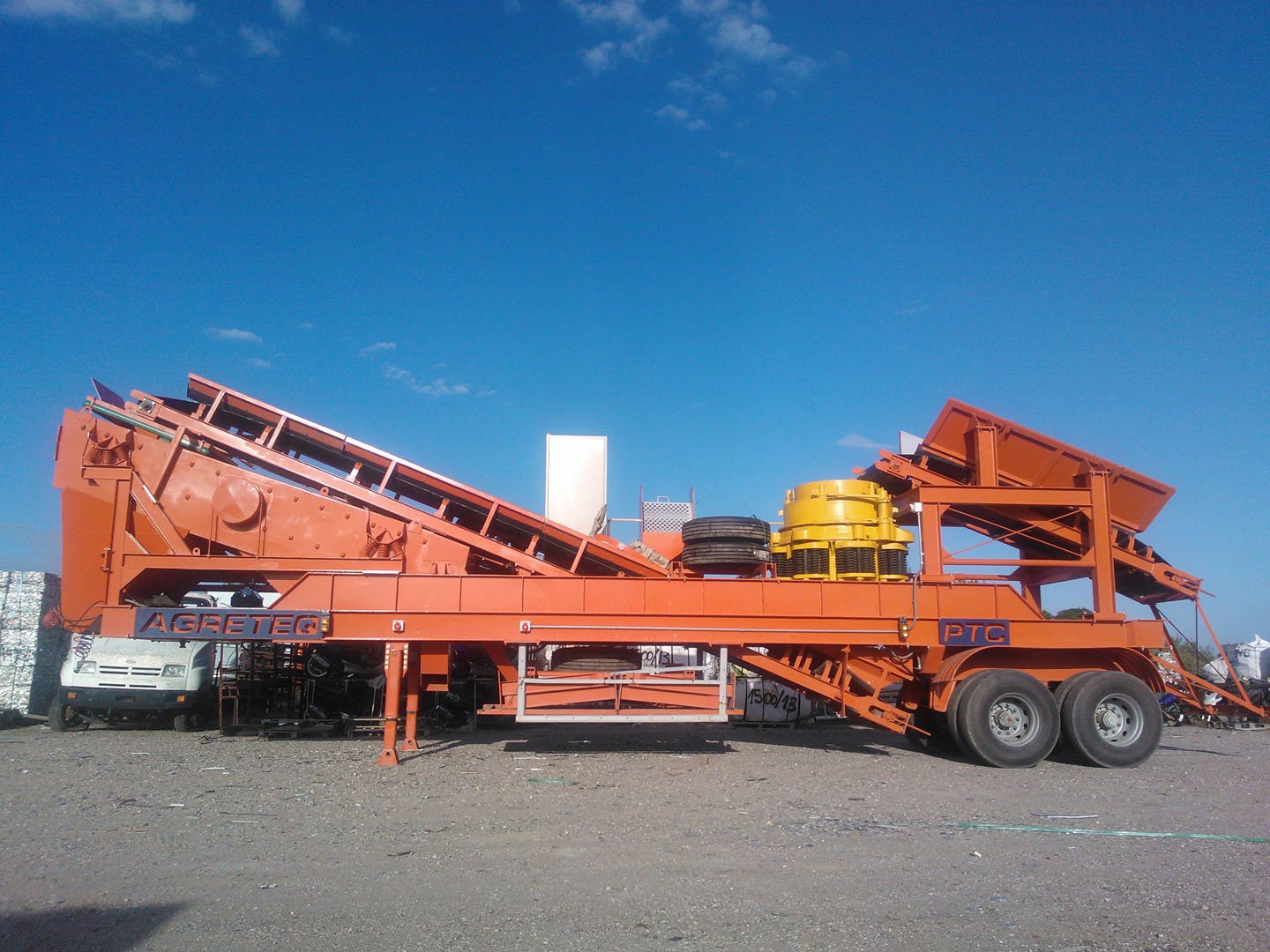

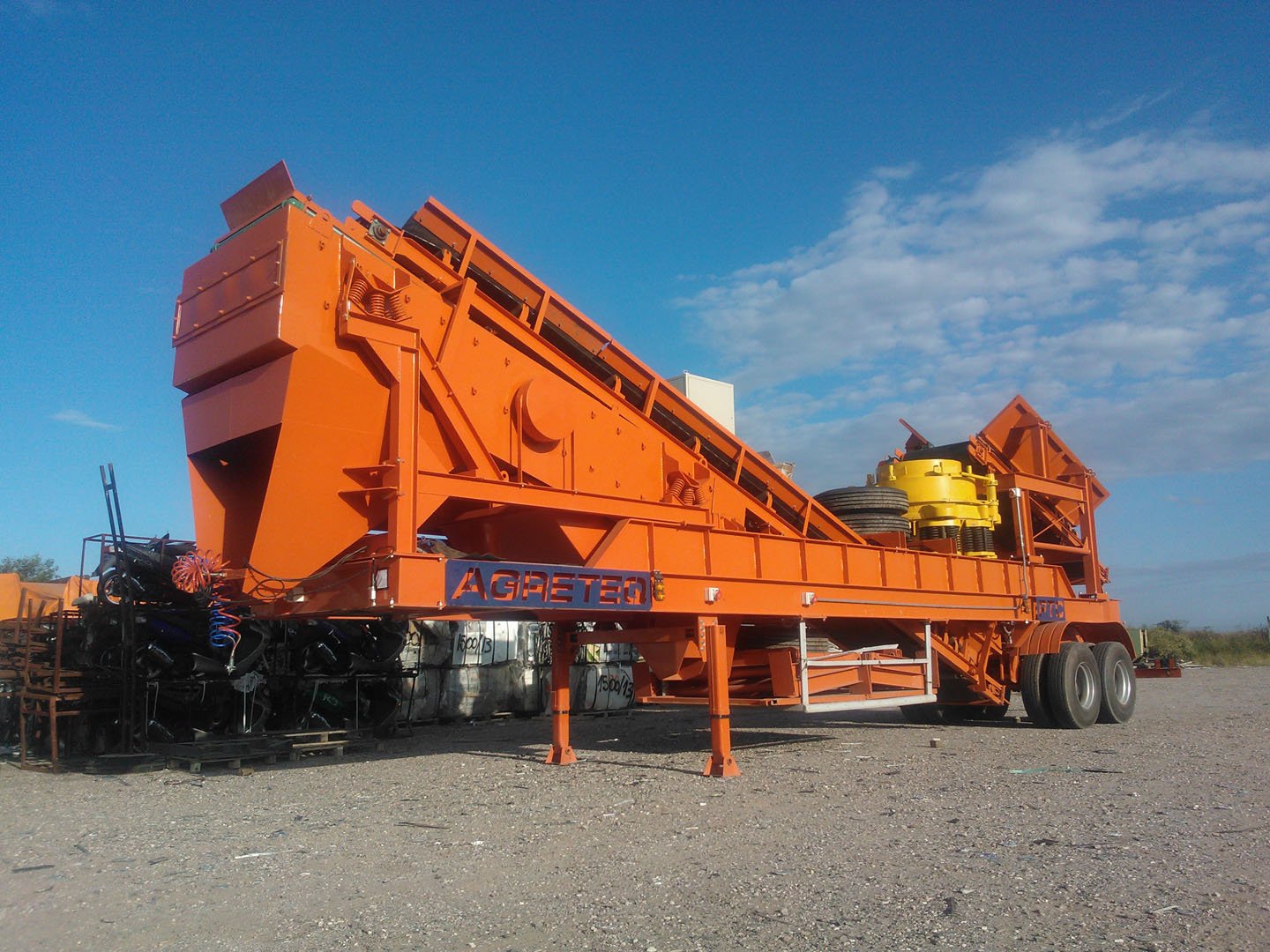

Triturador de Cono SMH120 (900 mm) y 100 CV de potencia instalada. Alimentación mediante alimentador vibratorio (AVB 4096)

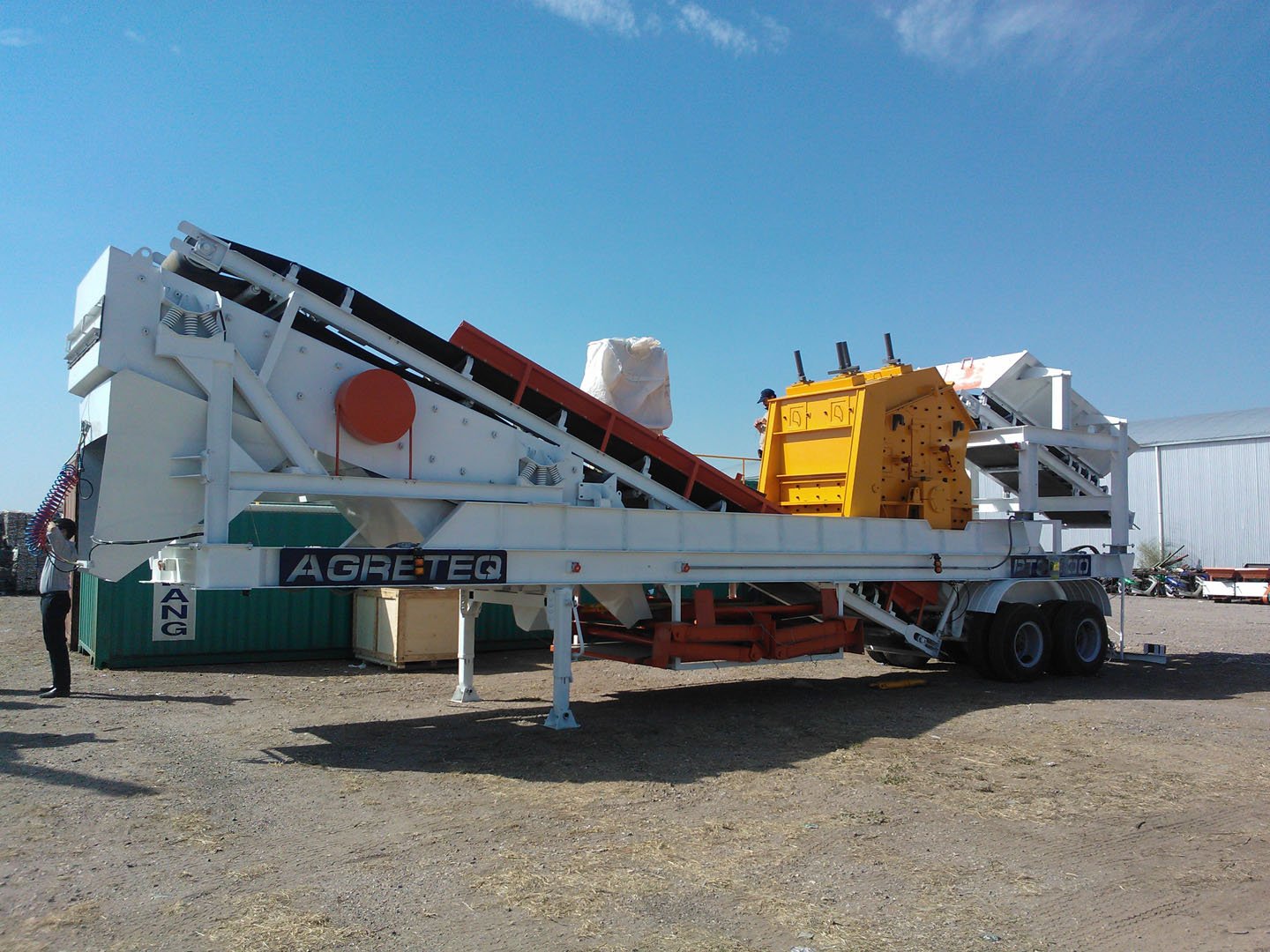

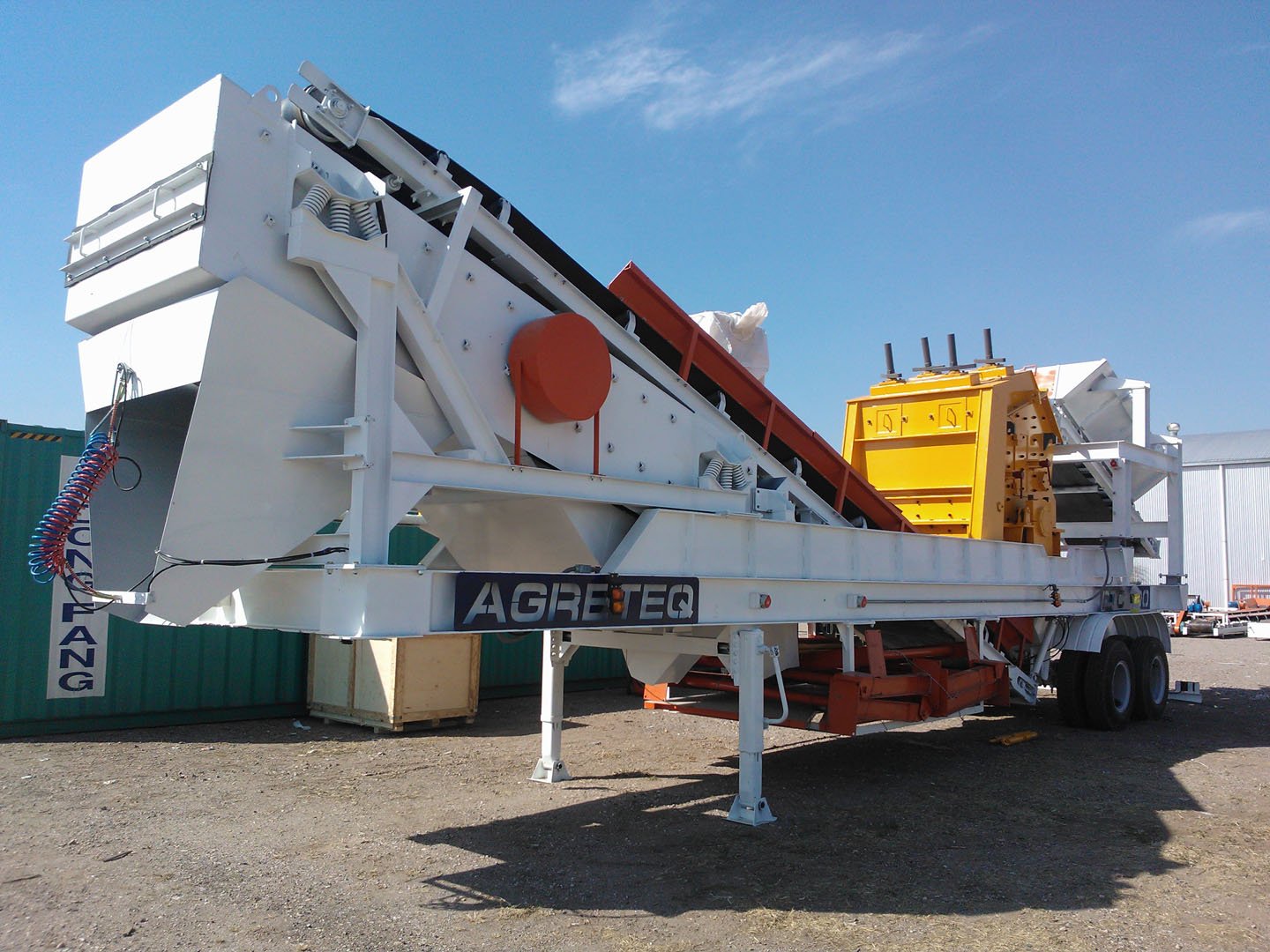

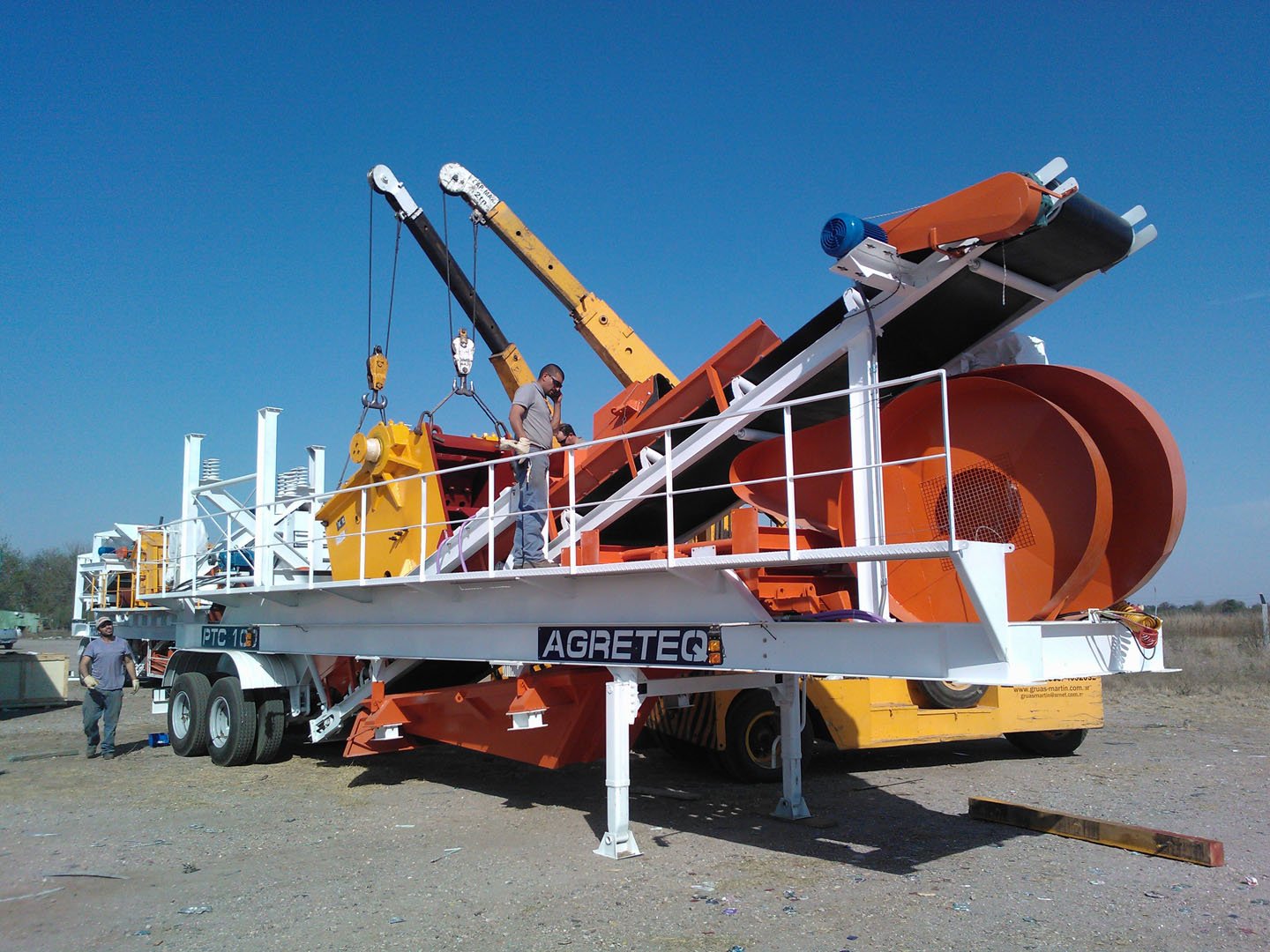

Triturador de Impacto PF1410 (900 mm) y 132 CV de potencia instalada. Alimentación mediante cinta de velocidad variable (ACT 0940)
Dimensiones en Posición de Trabajo: 18,10 mts x 17,50 mts x 5,10 mts

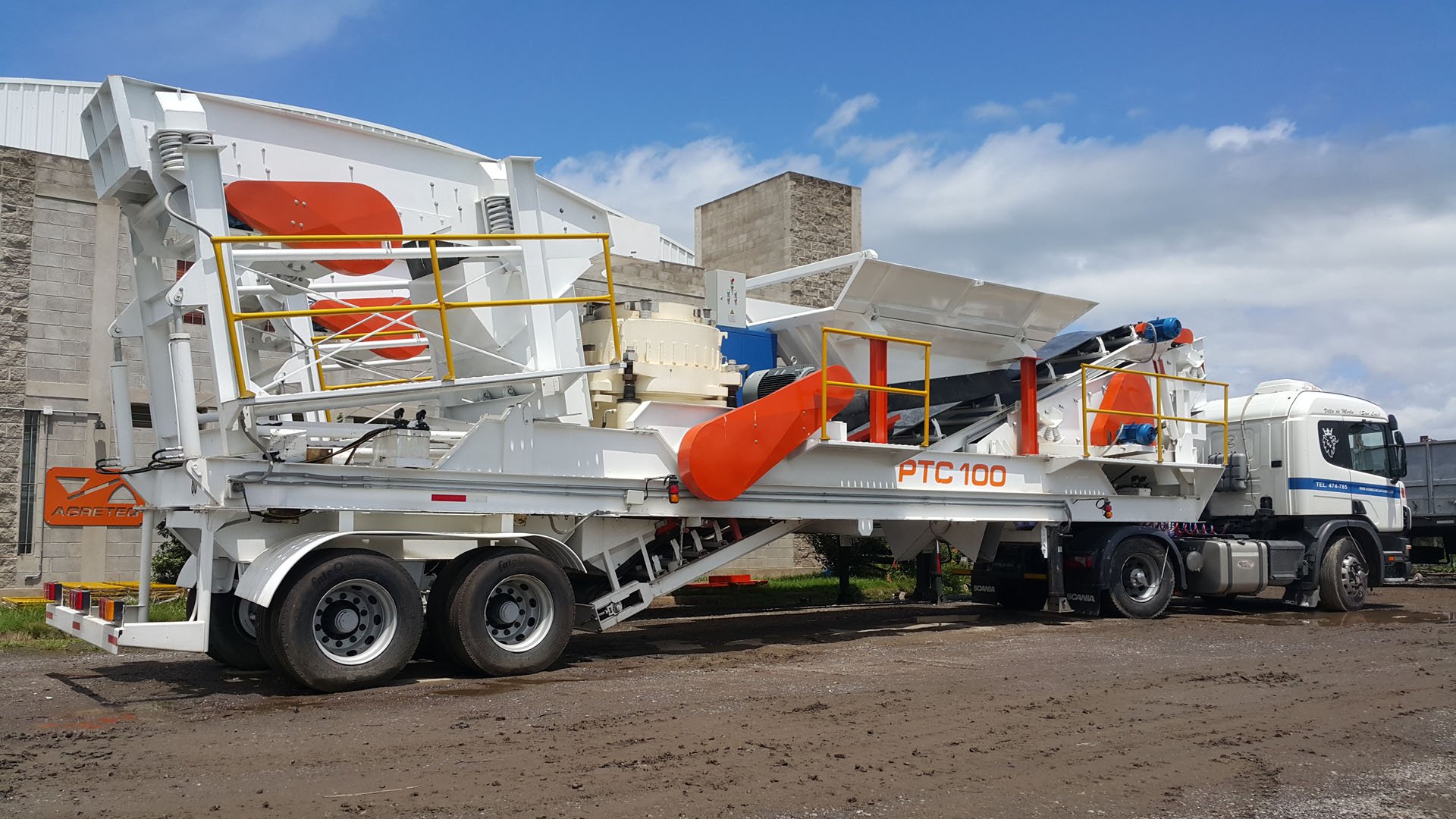

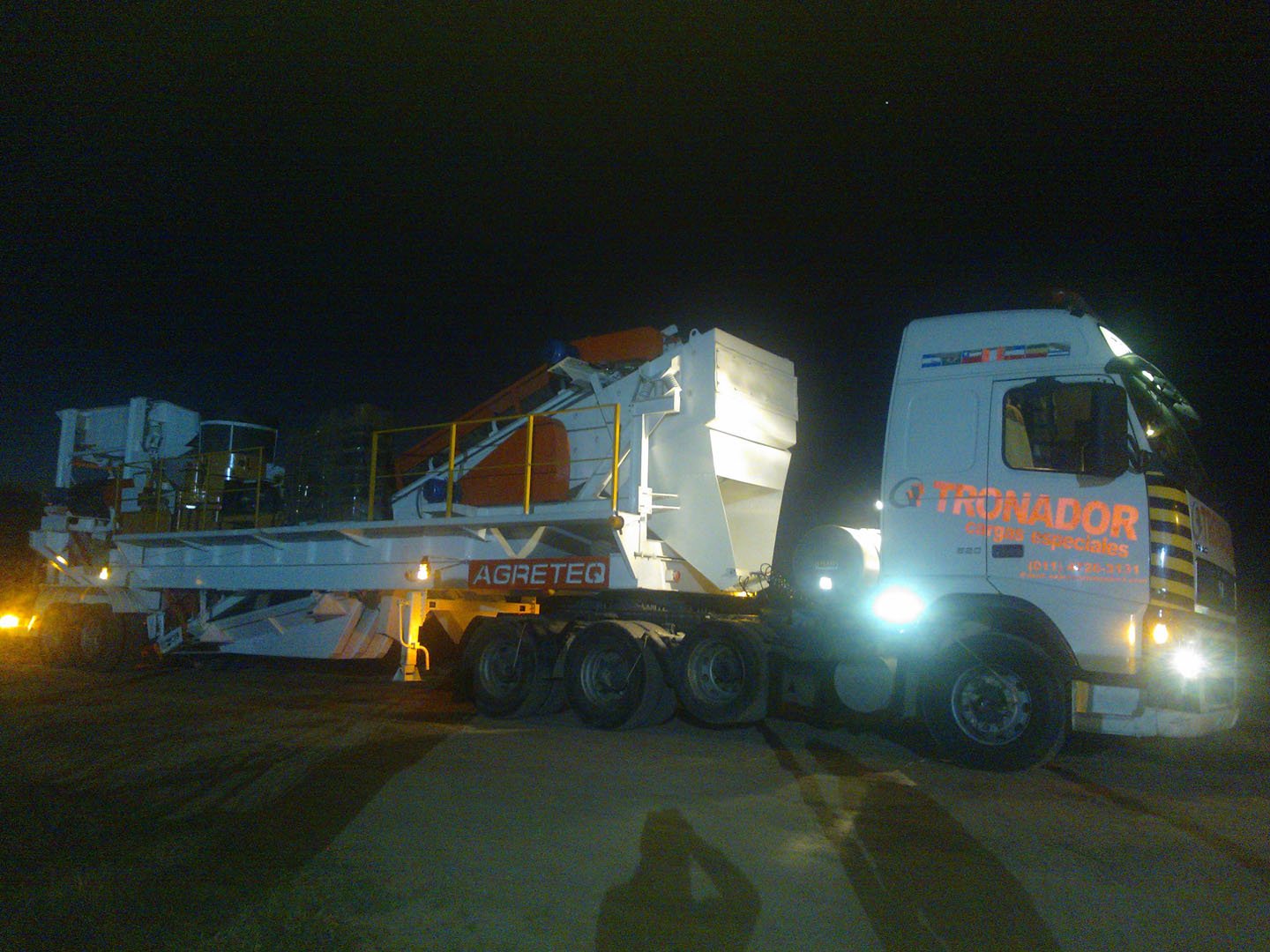

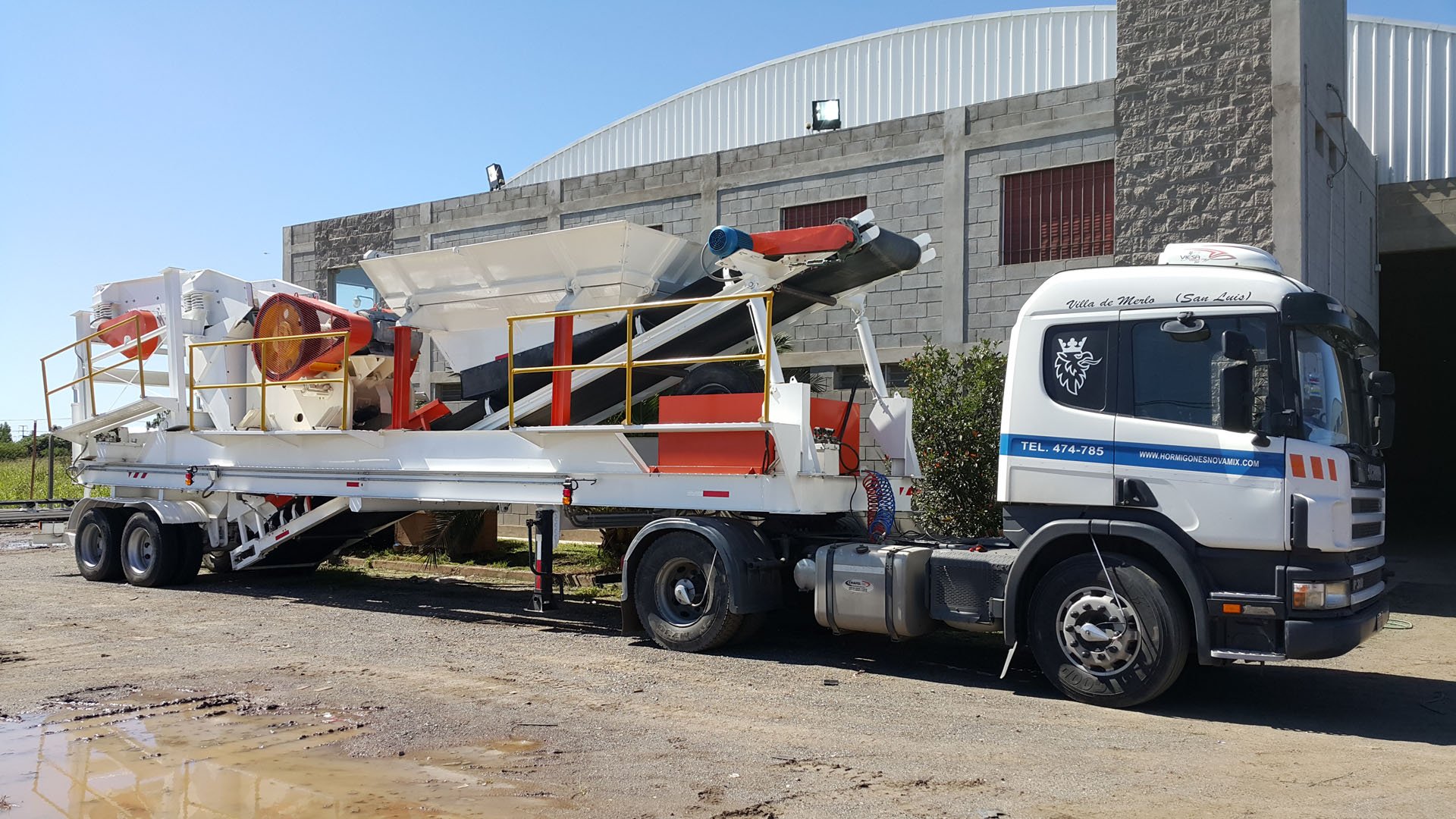

Dimensiones en Posición de Transporte: 15,90 mts x 3,35 mts x 4,30 mts
Producción Horaria: Hasta 100 Tn/h
Peso Bruto Total (aprox.): 42500 Kg
Modelo | PTC 100 |
TOLVA (Ambos Módulos) | |
Volumen Geométrico (enrasado) | 5 m3 (10 m3 opcional con postizo superior) |
Alimentador | Vibratorio modelo AVB 4096, con grilla de separación de finos en el extremo, accionado por motores eléctricos de 15 CV. Opcional: Cinta Transportadora de Velocidad Variable y Compuerta regulable, accionada por motor eléctrico de 10 CV (36” x 4500 mm). |
Capacidad de Alimentación | Hasta 200 Tn/h (en función a la granulometría y la velocidad de avance) |
Grilla (1) | Chapa 1/2″ de espesor; paso 50 a 150 mm |
| TRITURADOR (Módulo Primario) |
Modelo | JC 231 / PE 600x900 |
Capacidad / Potencia | Hasta 150 Tn/h; 100 CV (Ambas opciones) |
CINTA (Módulo Primario) | |
Ancho | 36″ lisa, montada sobre dúos conductores |
Largo | 9000 mm entre centro de cabezales |
Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 10 CV de potencia |
Velocidad | Hasta 1,8 m/seg (según configuración) |
Capacidad de Alimentación | Hasta 300 Tn/h (en función a la granulometría y la velocidad de la cinta) |
| TRITURADOR (Módulo Secundario) |
Modelo | SMH 120 C (Cono Hidráulico) / PYB 900 C (Cono Symons) / PF 1410 (Impactor) |
Capacidad / Potencia | Hasta 100 Tn/h; 100 / 132 CV (según versión) |
ZARANDA | |
Modelo | ZC 1540 |
Dimensiones | 4000 x 1500 x 1100 mm |
Potencia | Motor de 12,5 CV a 1400 RPM con transmisión mediante 3 correas tipo B al excéntrico del eje |
Capacidad | Hasta 150 Tn/h (en función a la granulometría y la frecuencia de oscilación) |
Regador (2) | No Corresponde |
Cintas de Evacuación (3) | Recomendadas: CTR 2412 / CTR 2418 |
CHASIS SOPORTE | |
Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes en chapa conformada |
Sistema de Transporte | Ejes tubulares de 5″ con pulmones de freno de 8” doble efecto, con masas para llanta disco de 20″ de 10 agujeros, elásticos para 20 Tn |
Rodado | Llantas 20″, cubiertas 10.00″ x 20″ sin cámara de alto desempeño |
Luces y señalización | Reglamentarias para tránsito conforme normativas de Mercosur |
DIMENSIONES Y PESOS | |
Dimensiones | 14500 x 2600 x 3850 mm (cada Módulo) |
Superficie de Trabajo | 300 m² (30000 x 10000 mm) aprox. |
Altura de carga de Tolva | 3800 mm (4500 mm con postizo) |
Alturas de Descarga de Cintas | Hasta 3850 mm |
Volumen de Material Clasificado | hasta 3500 m3 con uso de cintas CTR |
Potencia Instalada (CV) | Hasta 305 CV |
(1)Ítems opcionales (2)Ítems opcionales (3)Ítems opcionales |
