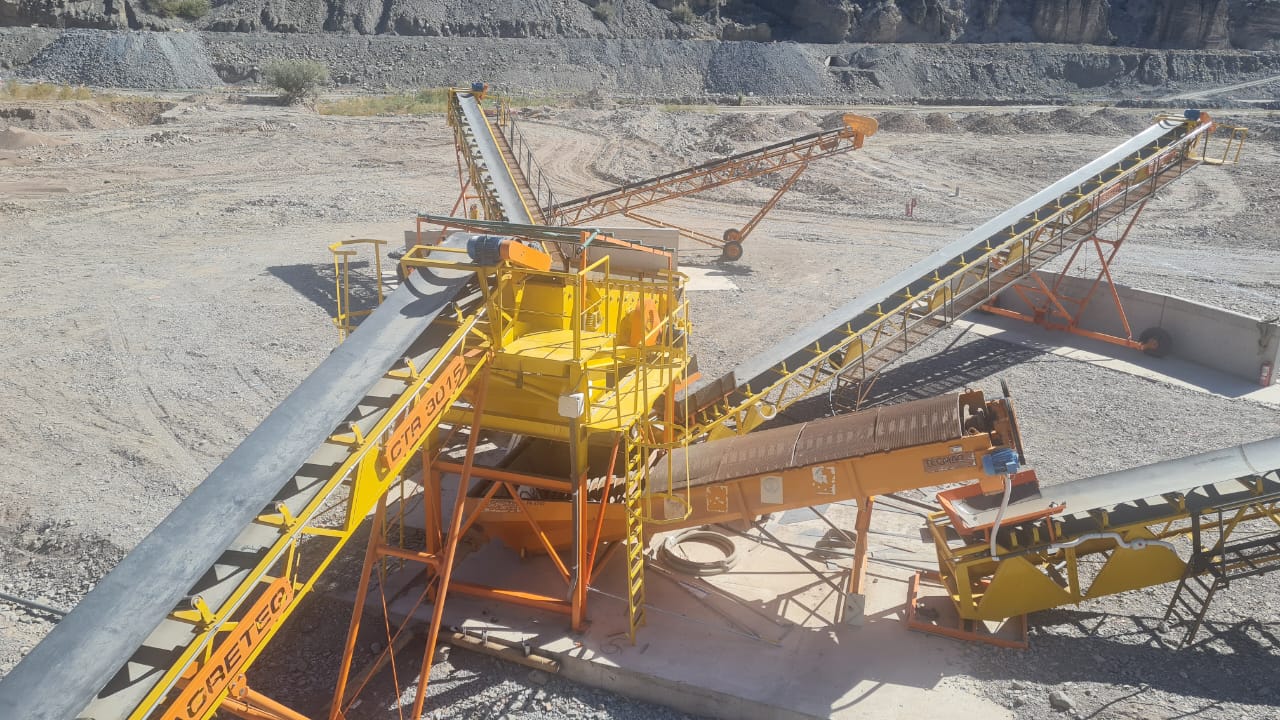

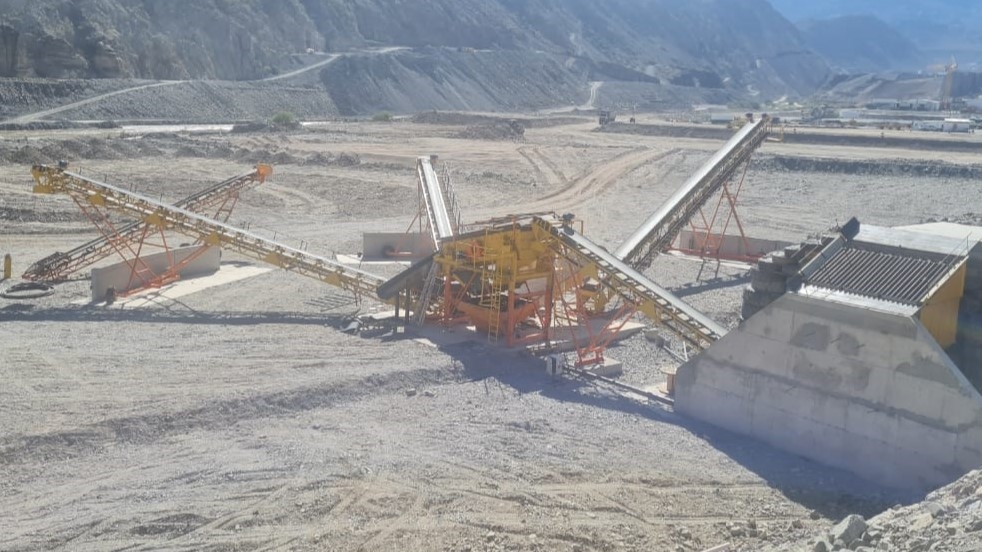

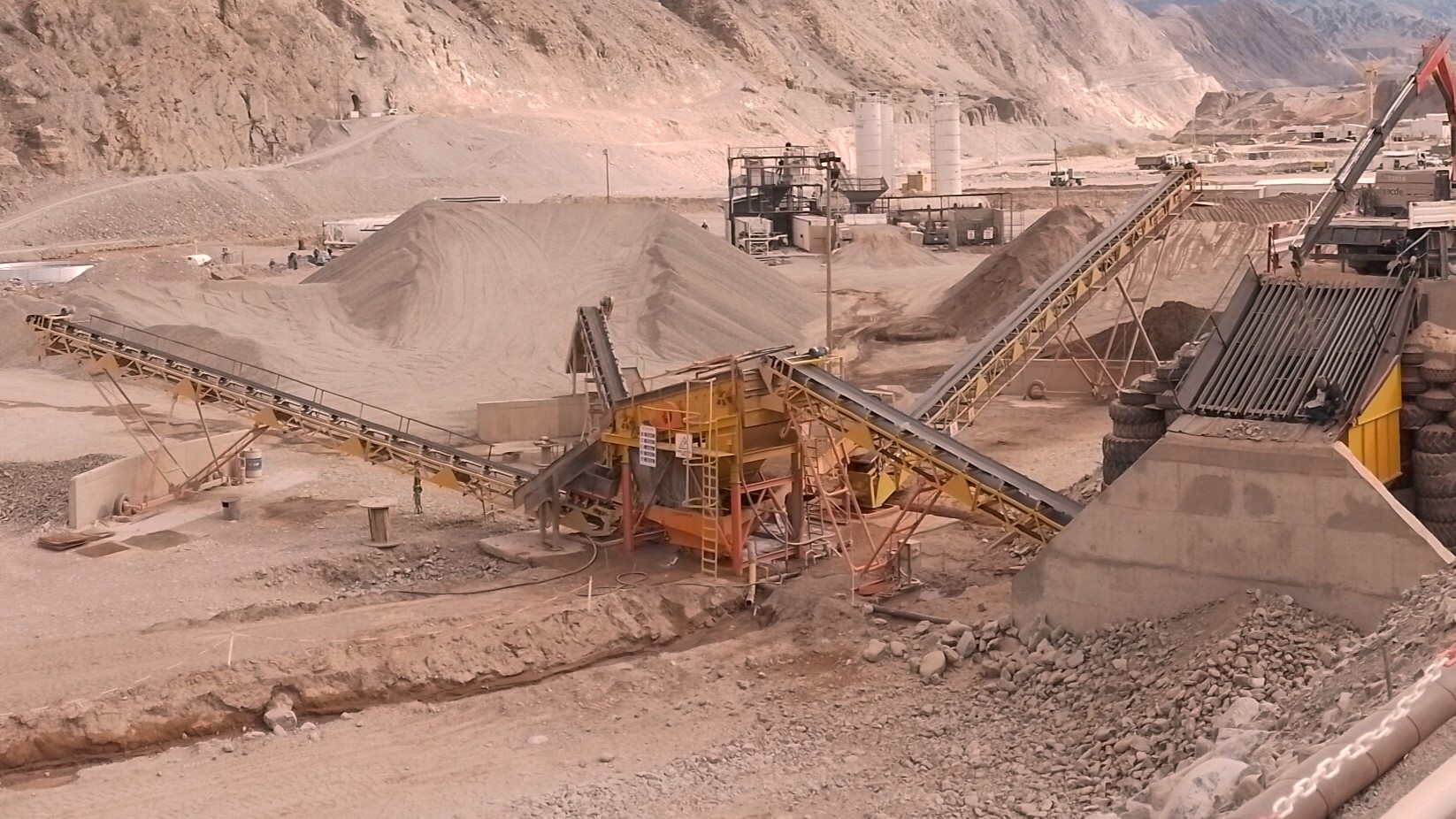

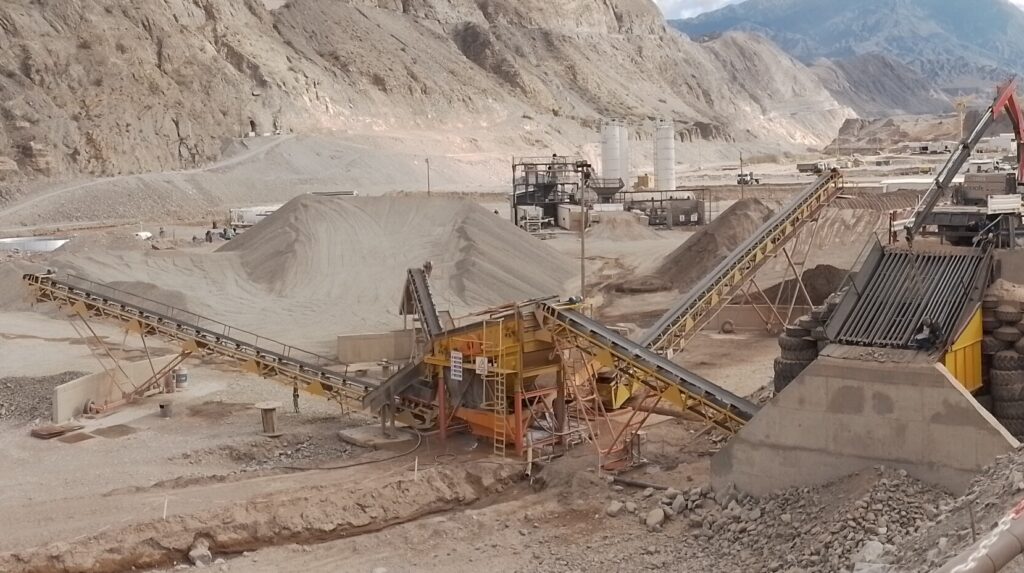

La Planta Clasificadora PFC 300 es el máximo exponente en equipos de clasificación fabricados por AGRETEQ. Concebida de manera modular, se ajusta prácticamente a cualquier requerimiento de procesamiento de agregados hasta las 300 Tn/h efectivas. Permite trabajar con equipos de vuelco trasero, e incorporar diversos opcionales como alimentadores roqueros, separadores magnéticos, circuitos centrífugos de separación de finos, lavado de arenas, por mencionar algunos.
Alto desempeño y excelente relación costo por m3 de material procesado, especialmente en operaciones de operaciones intensivas.

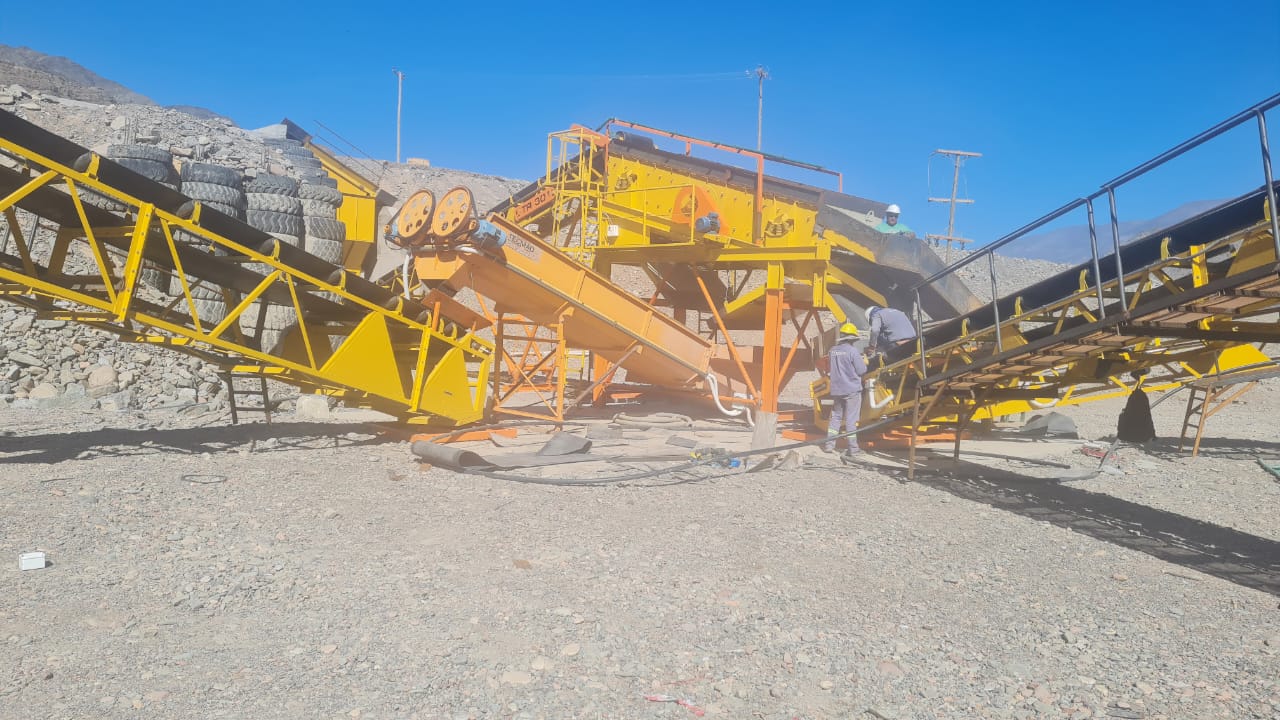

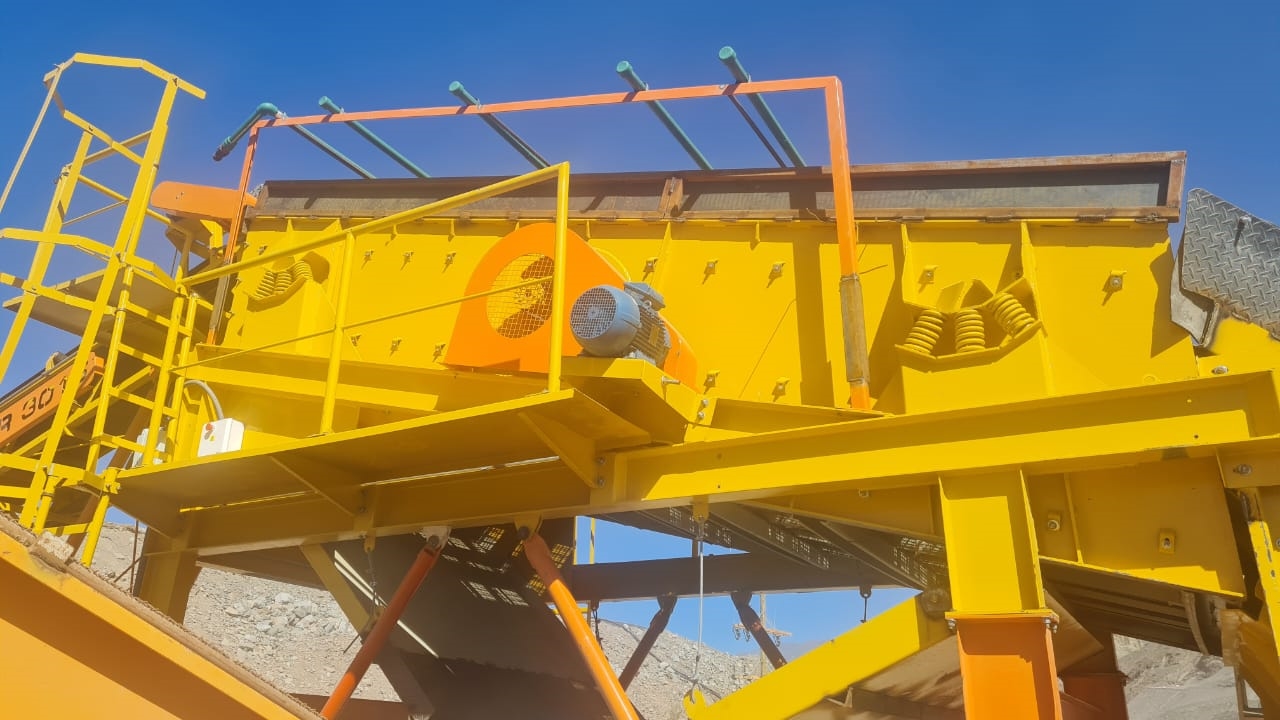

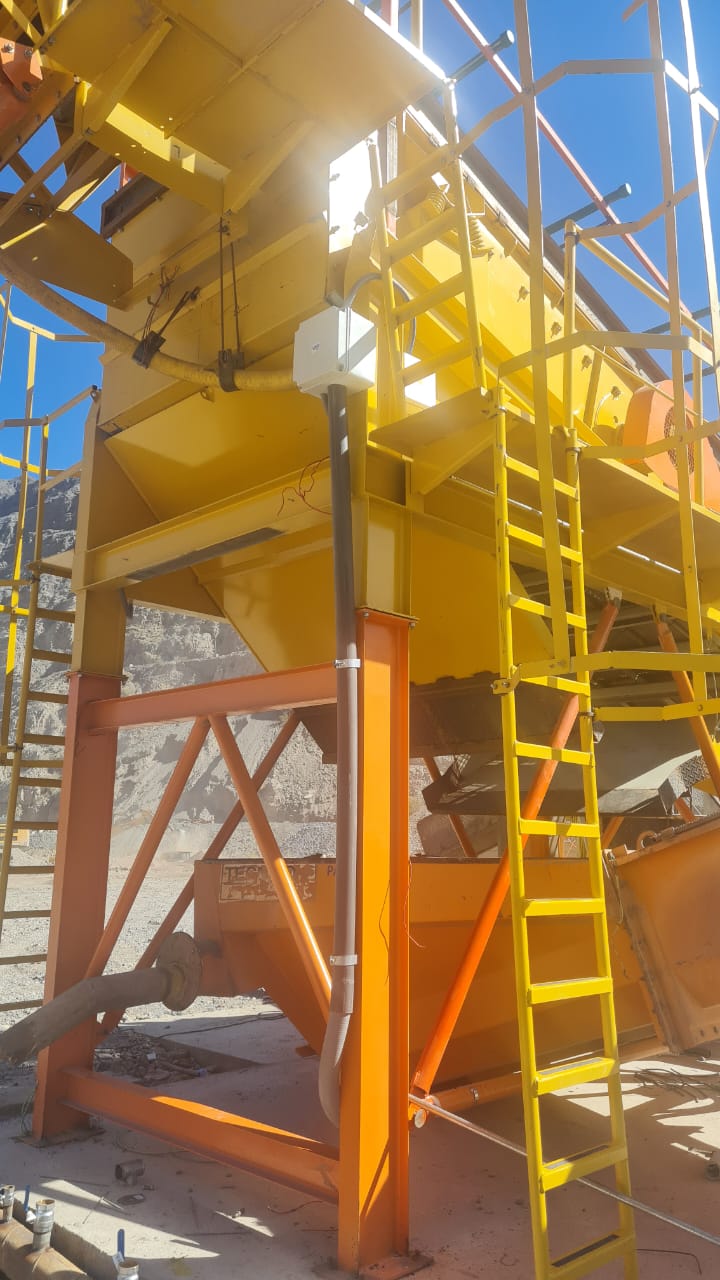

La planta PFC 300 se suministra con Zarandas de 2 o 3 pisos construidos con mallas metálicas de diversos pasos (6 a 38 mm – opción mallas de poliuretano disponible), en función a la granulometría del material a separar. La zaranda disponible para esta planta es ZC 1850 (1,80 x 5,00 mts; 9 m²; hasta 300 Tn/h efectivas).

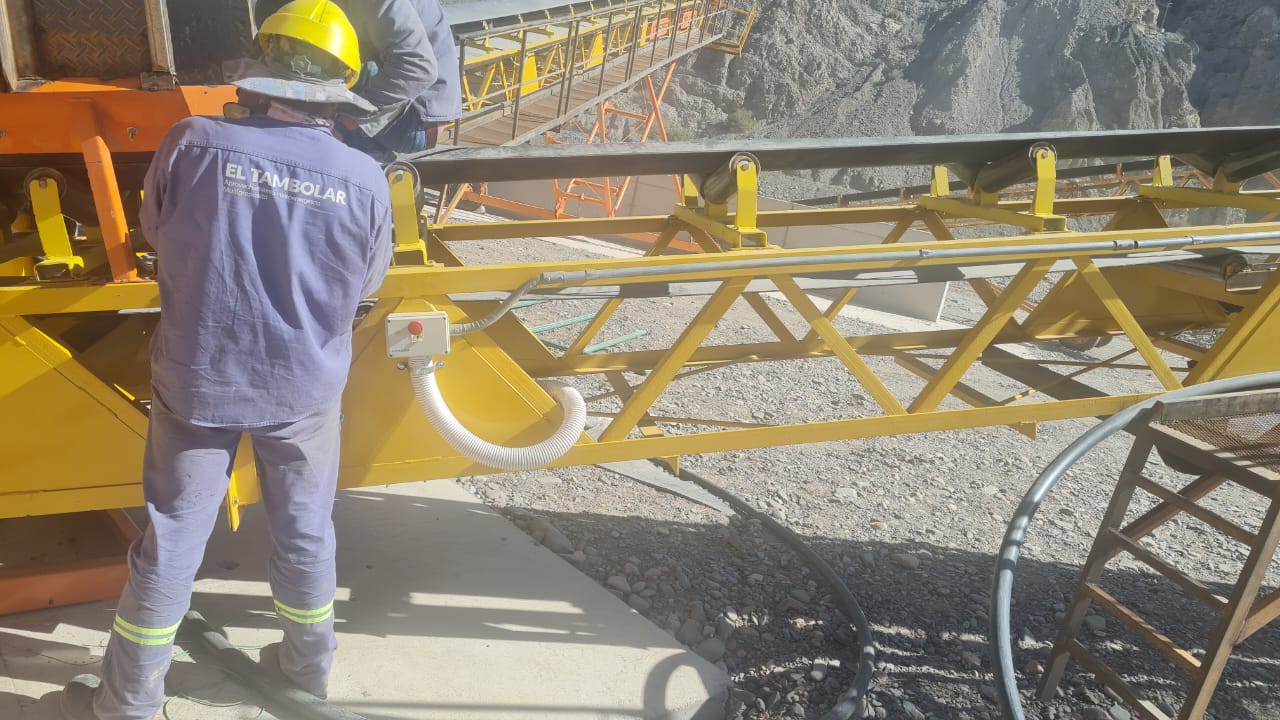

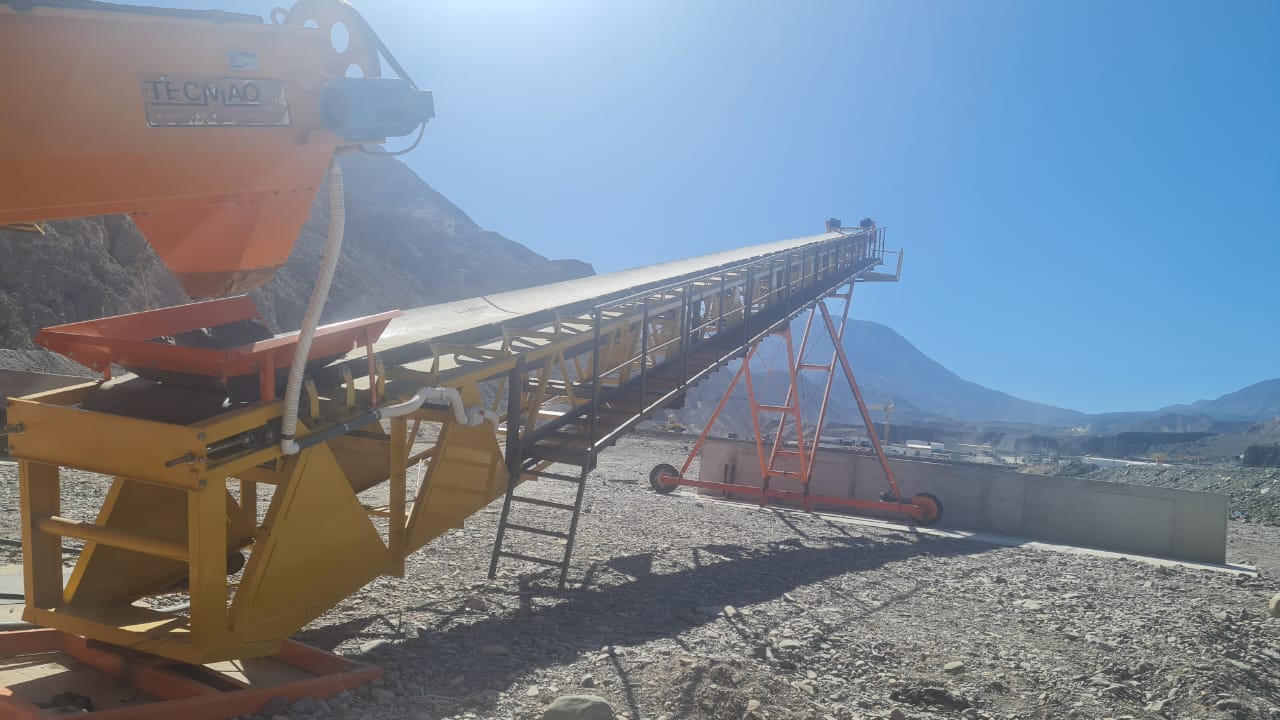

La planta de clasificación PFC 300 cuenta con una cinta principal para el transporte de los agregados desde la tolva de recepción hasta la zaranda. Cinta Principal: tríos de 30″ de ancho y 15,00 mts de largo, accionada mediante reductor pendular acoplado a motor eléctrico trifásico de 10 CV a 1400 RPM.

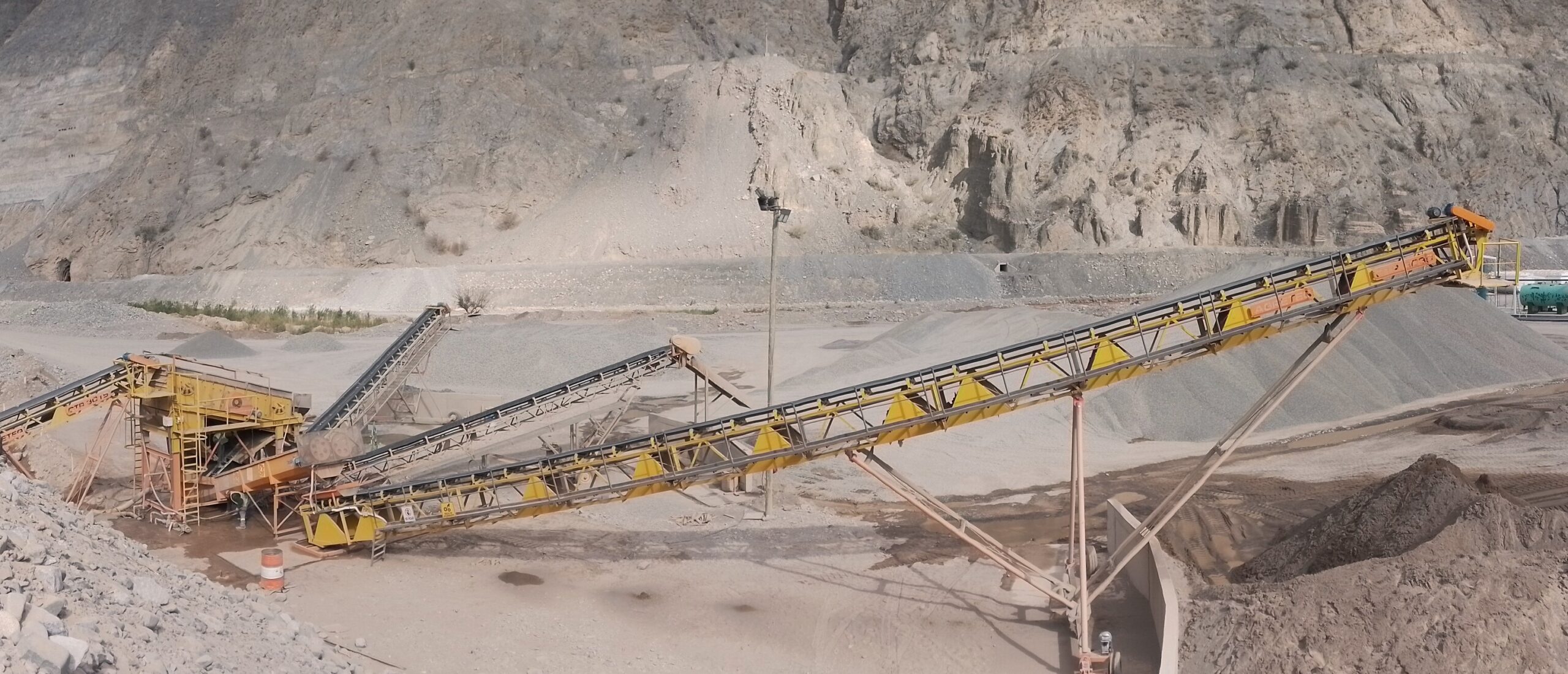

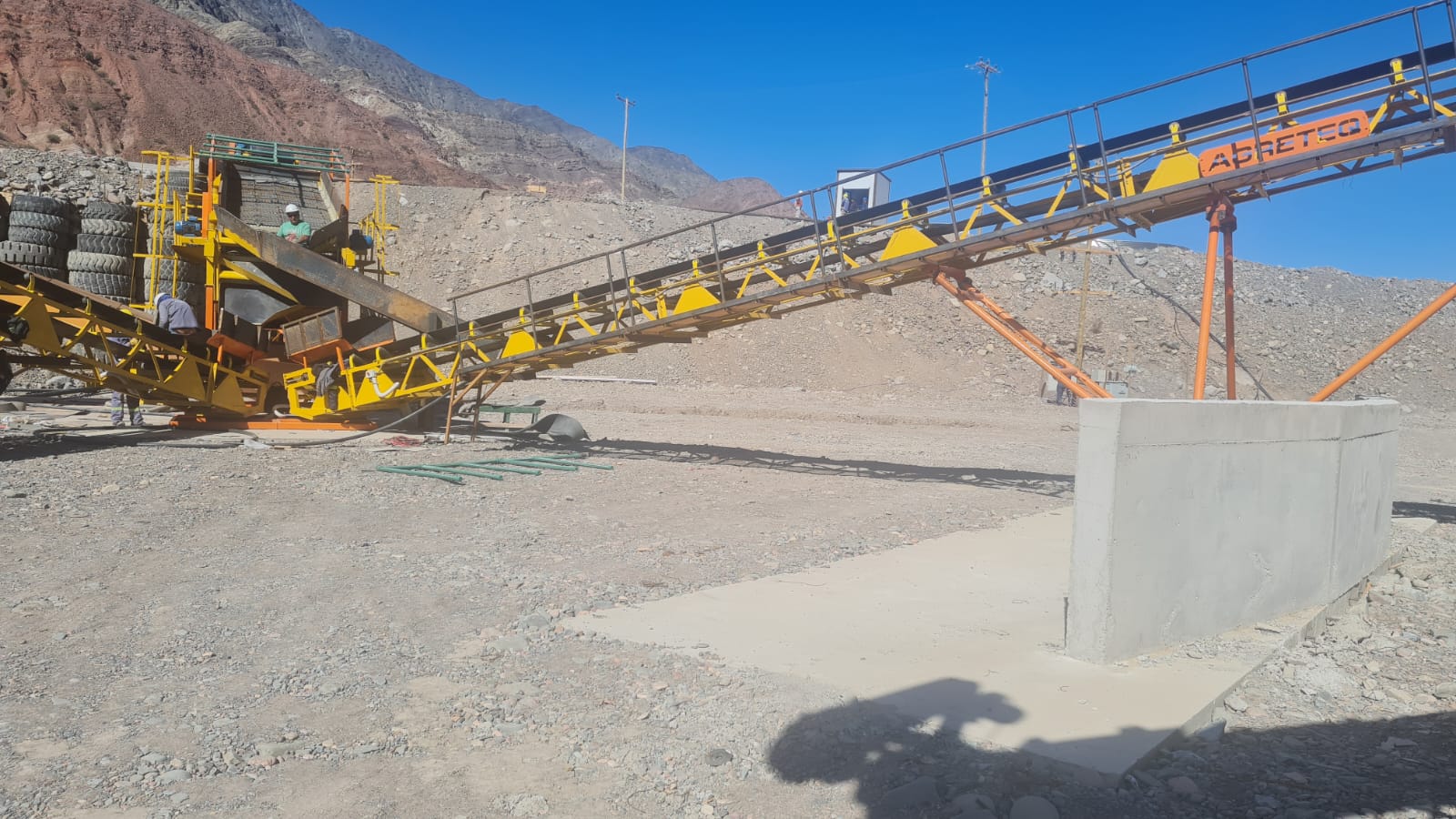

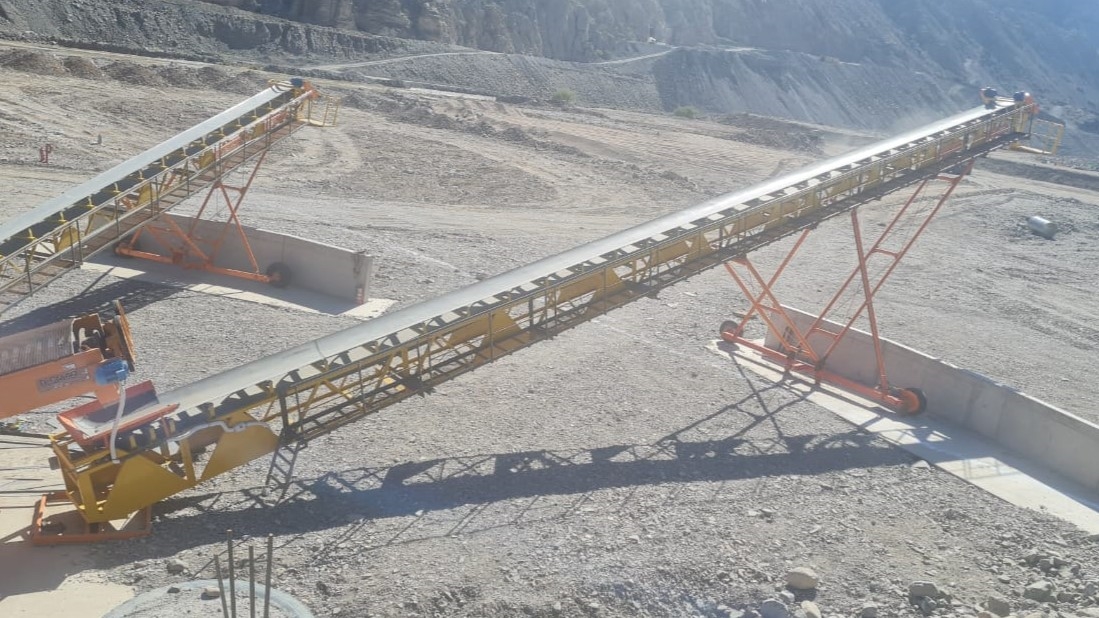

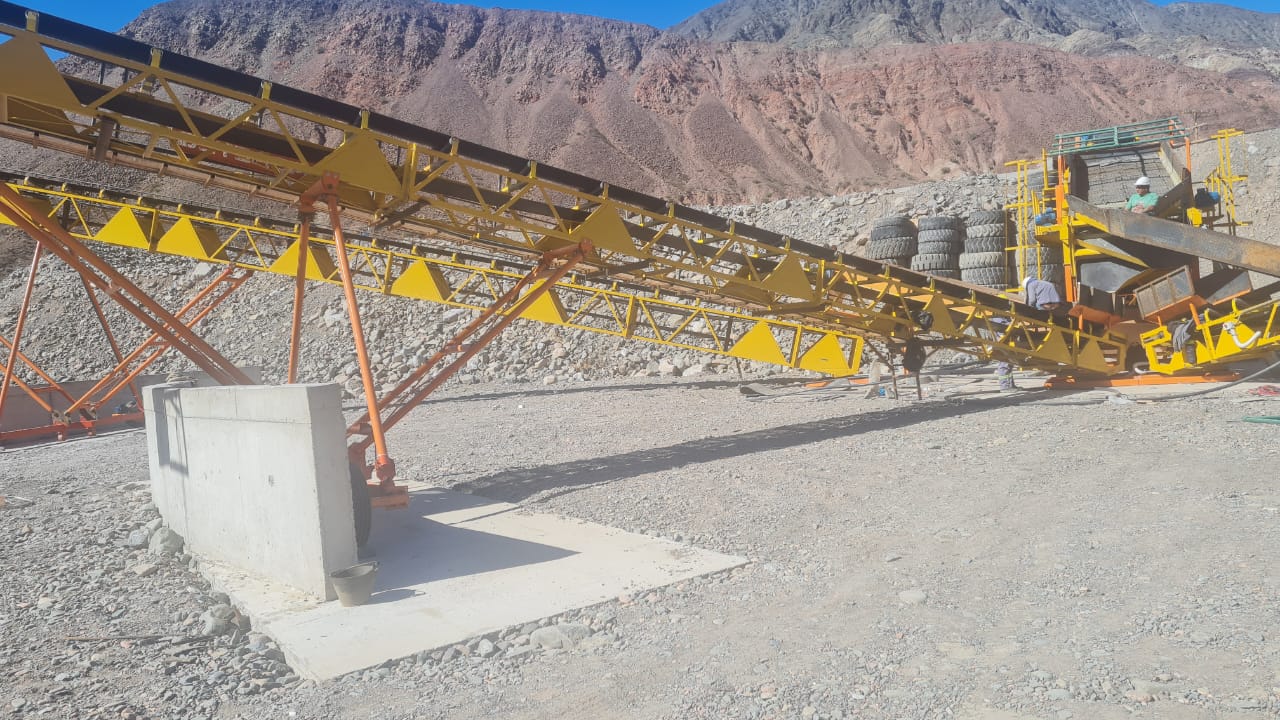

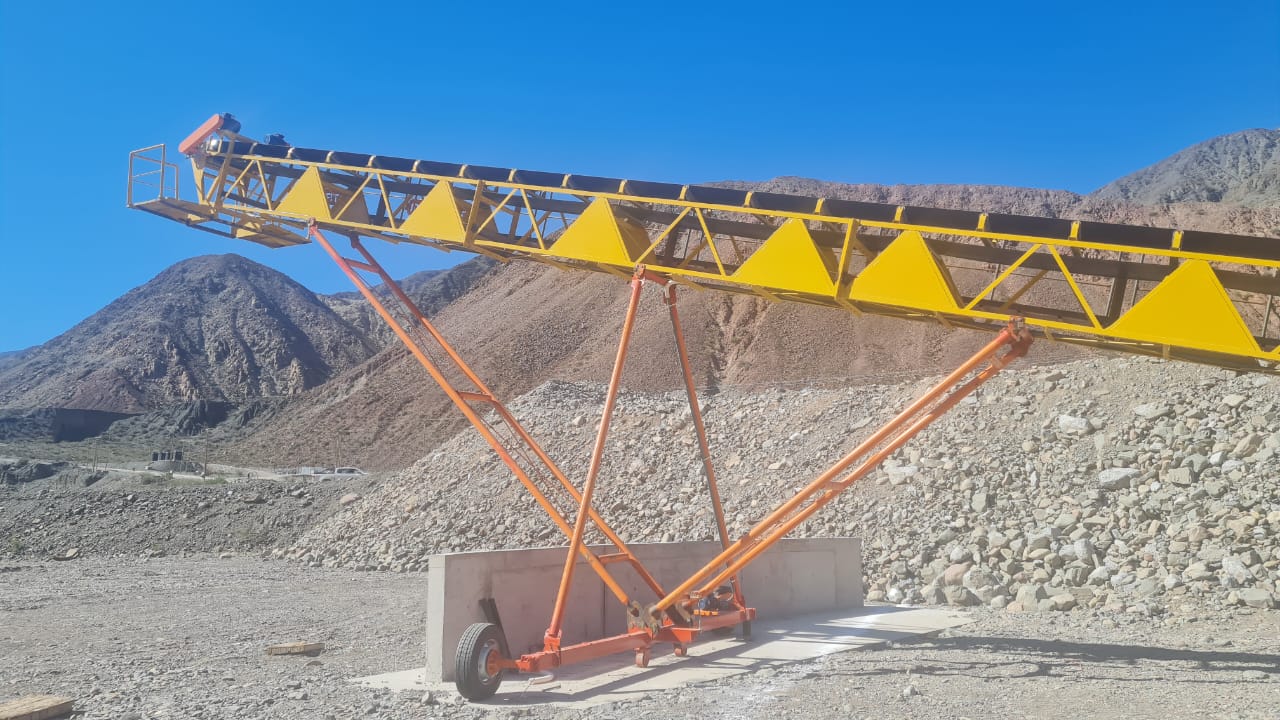

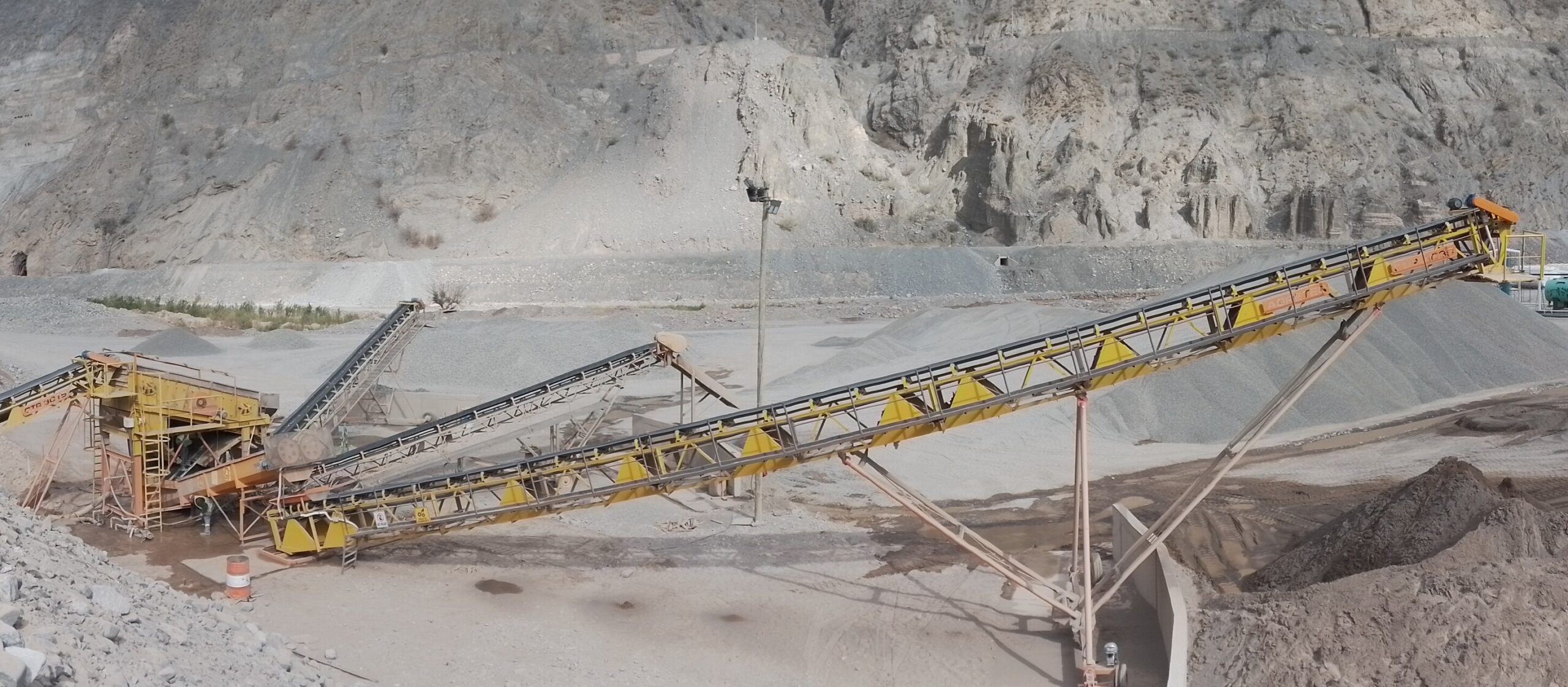

La planta de clasificación PFC 300 se suministra con cintas de desacopio para el transporte de los agregados desde la zaranda a las pilas. Cintas para Stock Pile de hasta 30 mts de largo con traslación radial motorizada. Tríos de 30″ de ancho y hasta 30,00 mts de largo, accionada mediante reductores pendulares acoplados a motores eléctricos trifásico de hasta 15 CV a 1400 RPM.

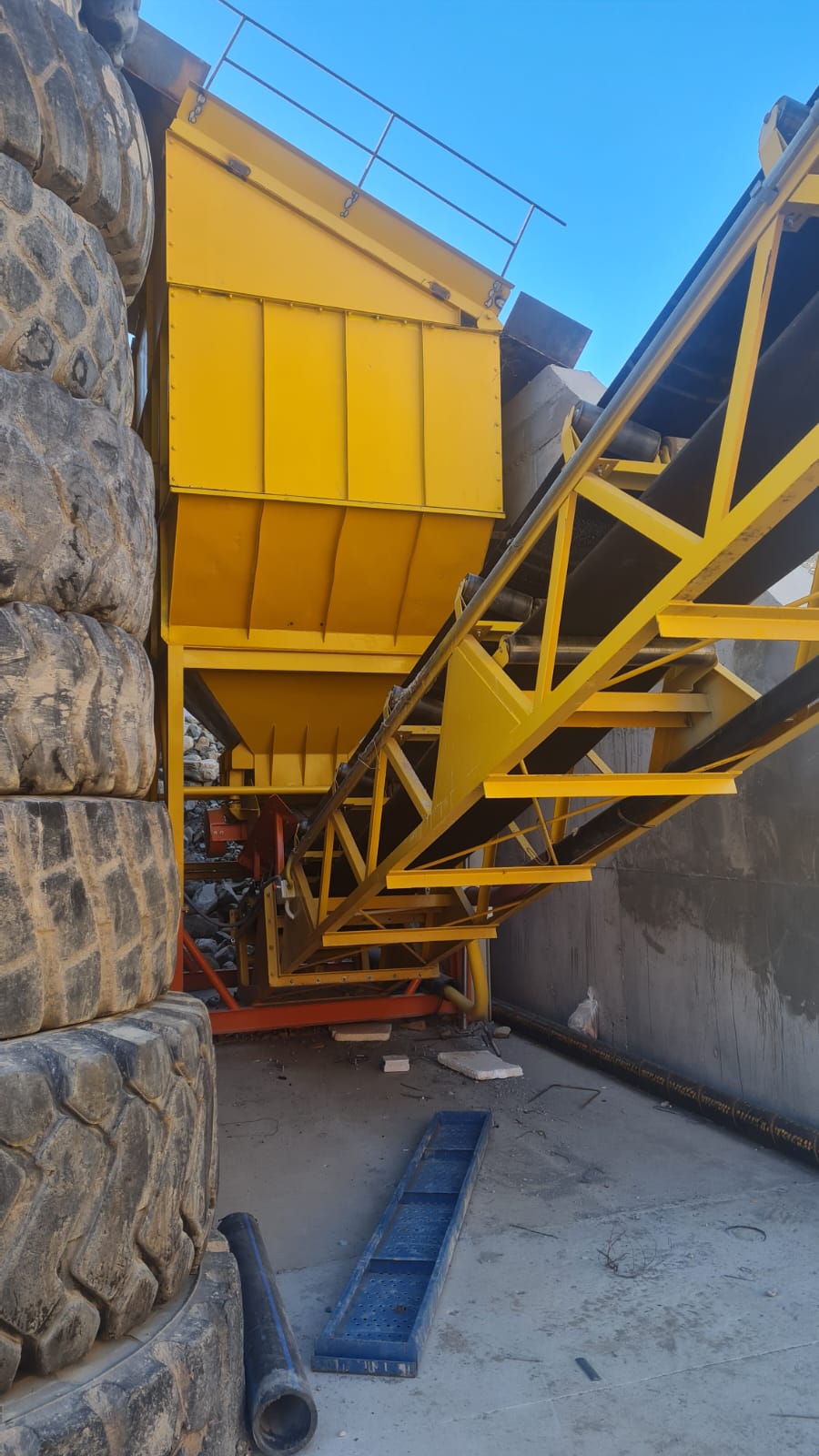

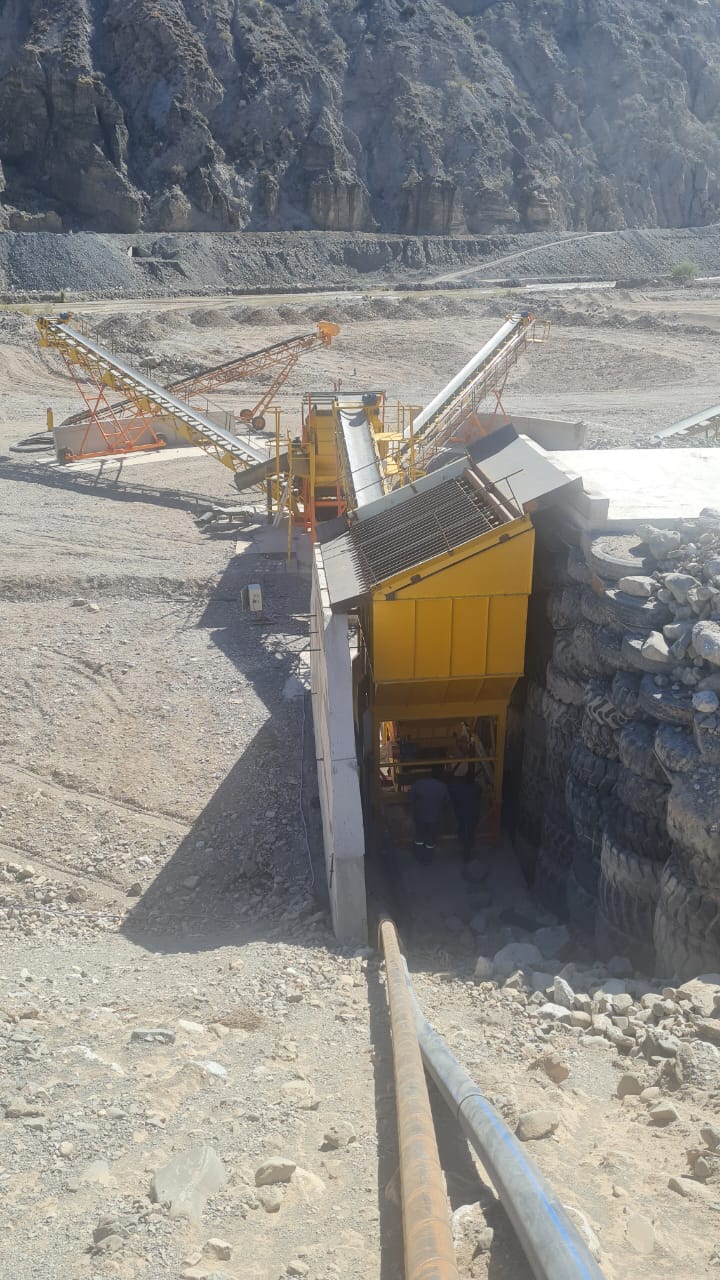

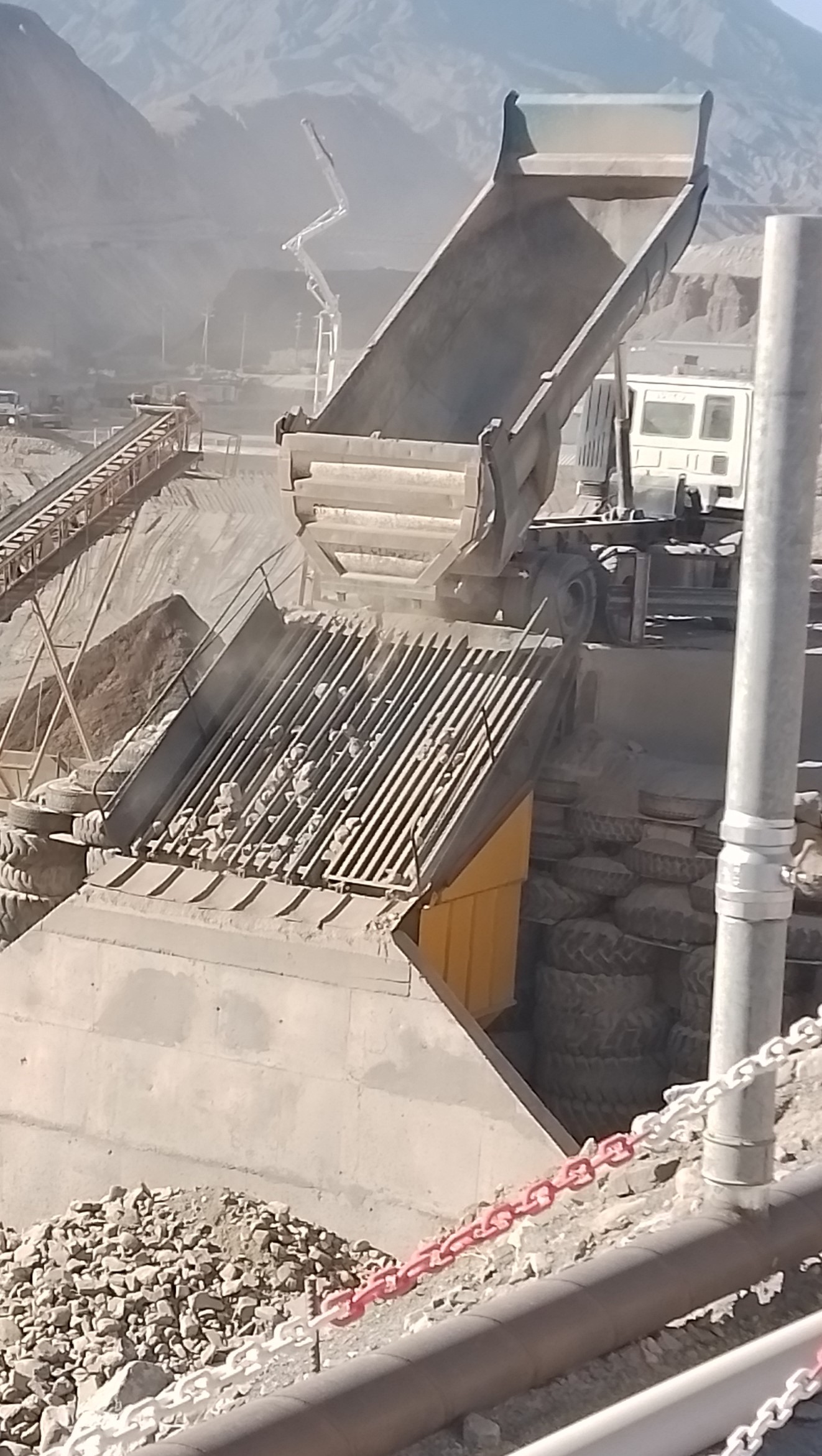

Tolva de hasta 20 m3 de volumen de acopio, construida en chapa de acero antidesgaste, especialmente acodicionada para descarga con basculantes. Se suministra opcionalmente con parrilla de sobretamaño de seguridad.
Alimentador AVB 0980 de hasta 300 Tn/h de capacidad, accionado por motores eléctricos de 4 CV a eje excéntrico.
Dimensiones en Posición de Trabajo: 70.00 mts x 25.00 mts x 4,90 mts.
Producción Horaria: Hasta 300 Tn/h
Peso Bruto Total (aprox.): 34500 Kg
| Modelo | PFC 300 |
|---|---|
| TOLVA | |
| Volumen Geométrico (enrasado) | Hasta 20 m3, para descarga de camiones |
| Alimentador | Vibratorio montado sobre resortes, accionando por motores eléctricos de 4 CV |
| Capacidad de Alimentación | Hasta 300 Tn/h (en función a la granulometría y la frecuencia de vibración) |
| Grilla (1) | Chapa ¾″ de espesor; paso 50 a 150 mm |
| ZARANDA | |
| Modelo | ZC 1850/3 |
| Dimensiones | 5000 x 1840 x 1070 mm |
| Potencia | 2 x Motores de 12,5 CV a 1400 RPM con transmisión mediante 3 correas B85 al excéntrico del eje, o 1 motor de 20 CV a 1400 RPM |
| Capacidad | Hasta 300 Tn/h (en función a la granulometría y la frecuencia de oscilación) |
| Regador (2) | Termofusión de 2″ – Bombas de 10 CV; 1100 l/min |
| CINTA | |
| Ancho | 30″ lisa, montada sobre tríos conductores |
| Largo | 15000 mm entre centro de cabezales |
| Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 10 CV de potencia |
| Velocidad | 0,75 a 1,8 m/seg (según configuración) |
| Capacidad de Alimentación | Hasta 400 Tn/h (en función a la granulometría y la velocidad de la cinta) |
| Cintas de Evacuación (3) | Recomendadas: CTR 2420 / CTR 3030 R |
| CHASIS SOPORTE | |
| Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes enchapa conformada |
| Sistema de Transporte | No Aplica a Equipo Standard |
| Rodado | No Aplica a Equipo Standard |
| Luces y señalización | No Aplica a Equipo Standard |
| DIMENSIONES Y PESOS | |
| Dimensiones | 70000 x 25000 x 4950 mm |
| Superficie de Trabajo | 1800 m² (70000 x 25000 mm) aprox. |
| Altura de carga de Tolva | 3800 mm (4950 mm en tolva de 20 m3 con descarga para basculantes) |
| Alturas de Descarga de Cintas | 8500 mm |
| Volumen de Material Clasificado | Hasta 3 x 2350 m3 = 7.000 m3 con cintas CTR 2420 / 3030 |
| Potencia Instalada (CV) | Hasta 120 CV |
| (1)Ítems opcionales (2)Ítems opcionales (3)Ítems opcionales |
