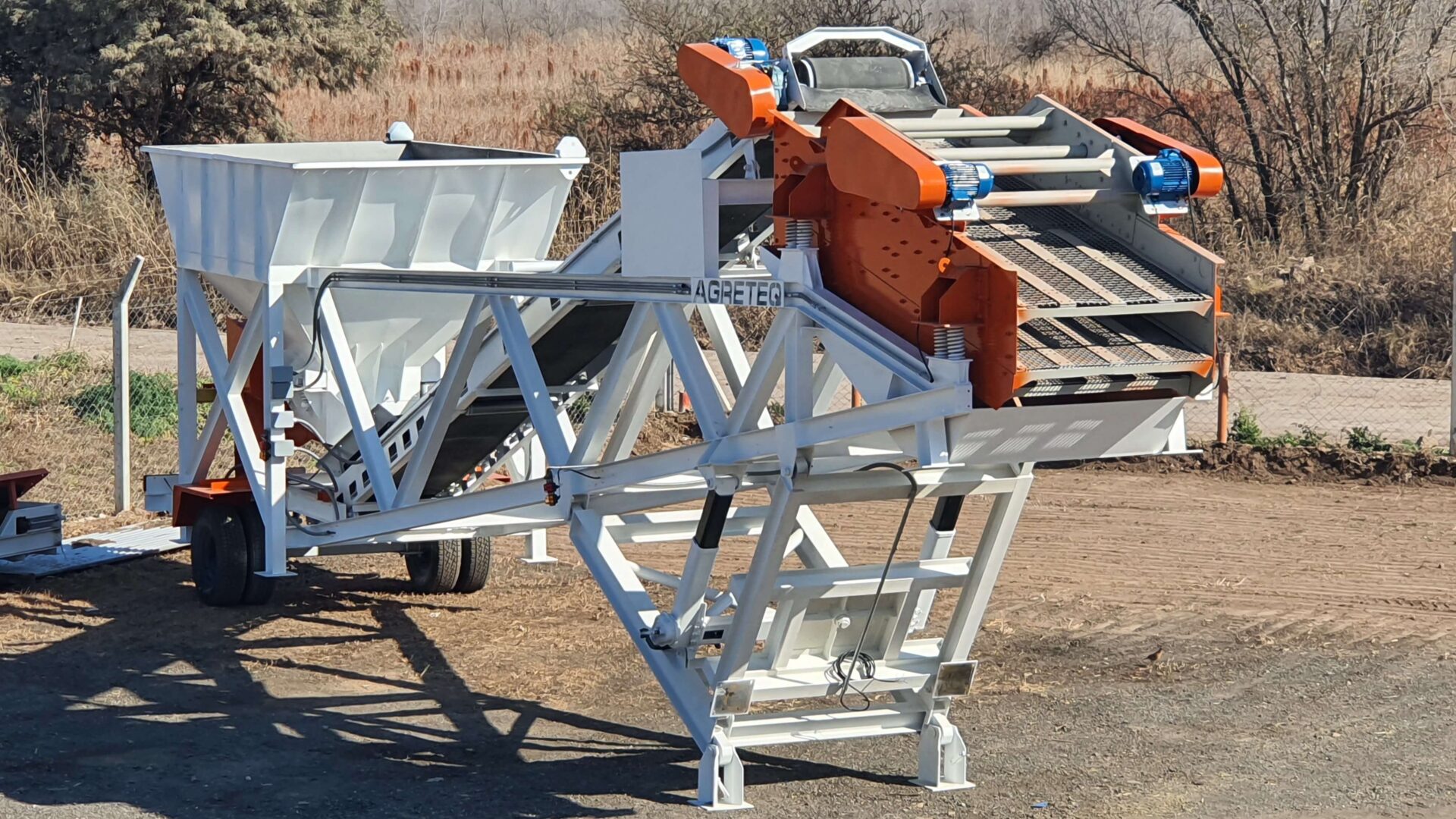

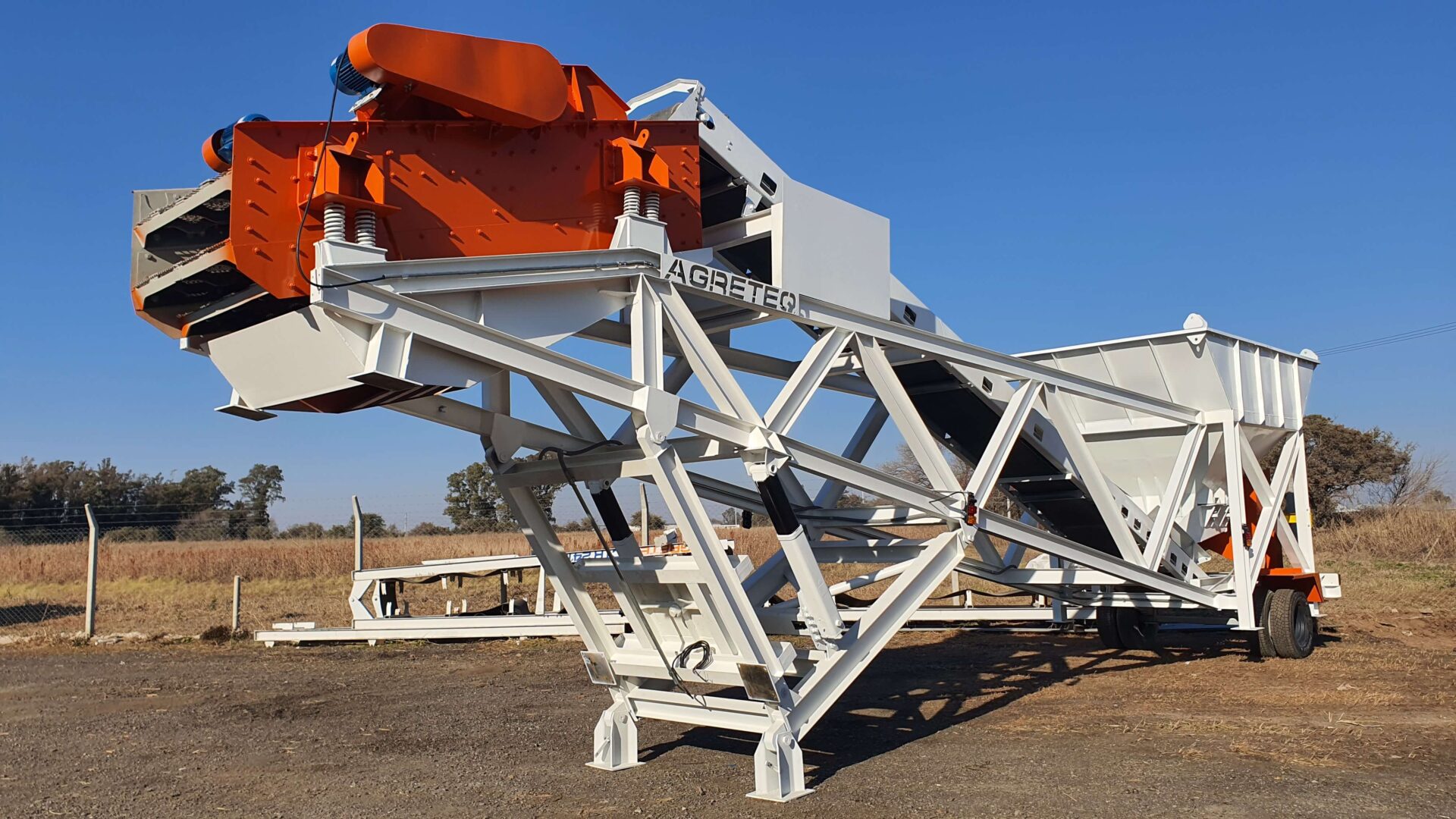

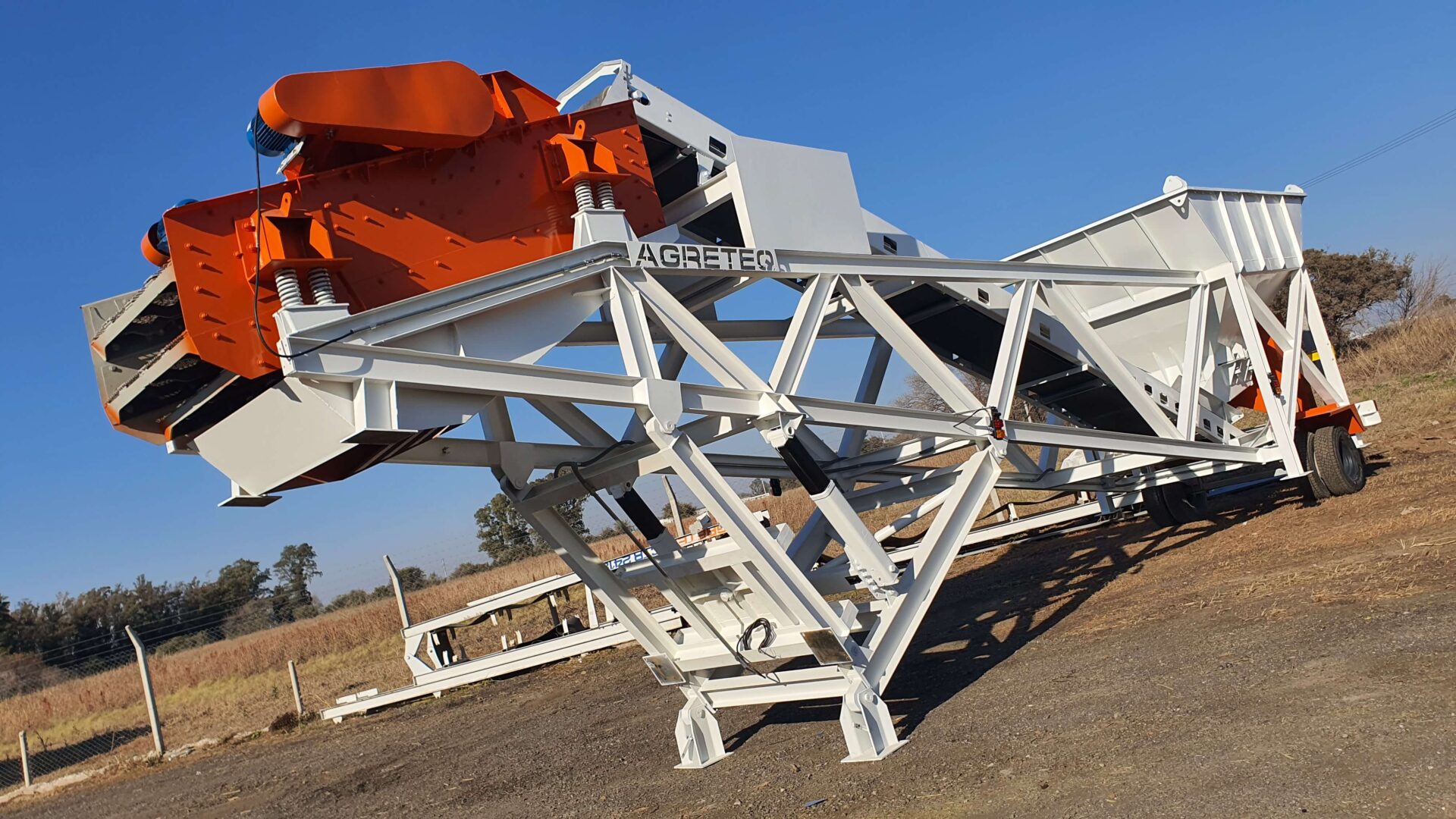

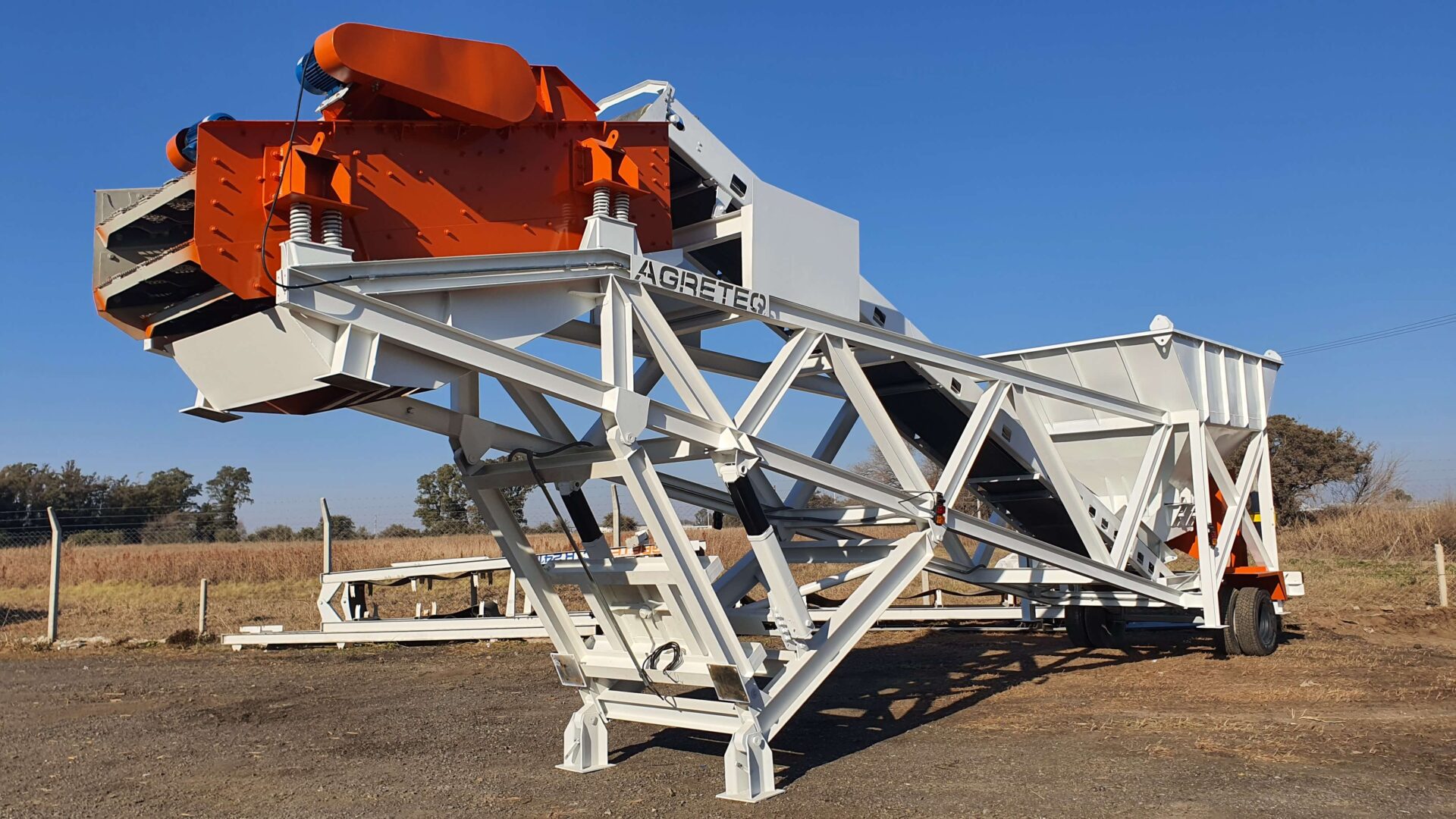

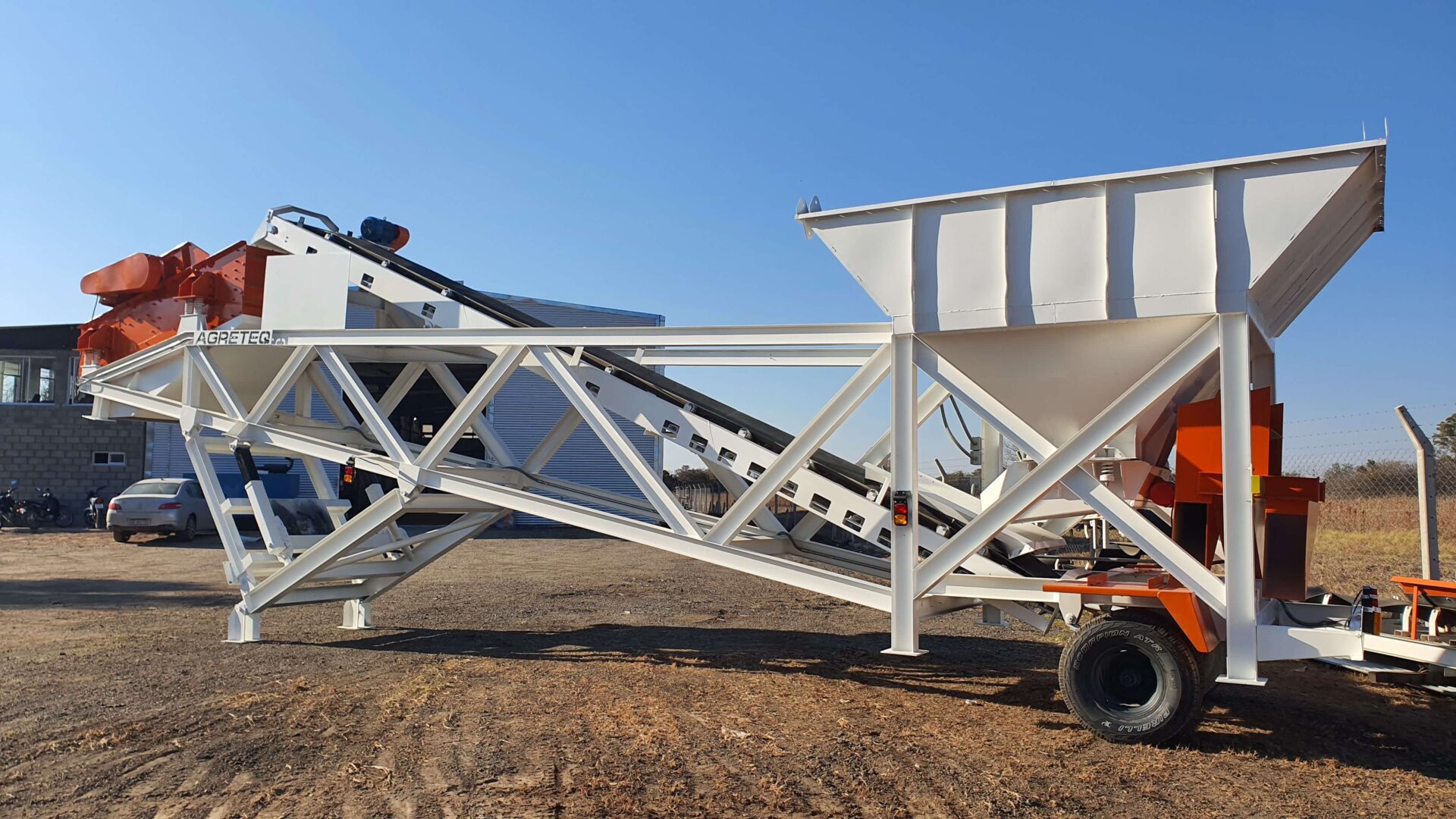

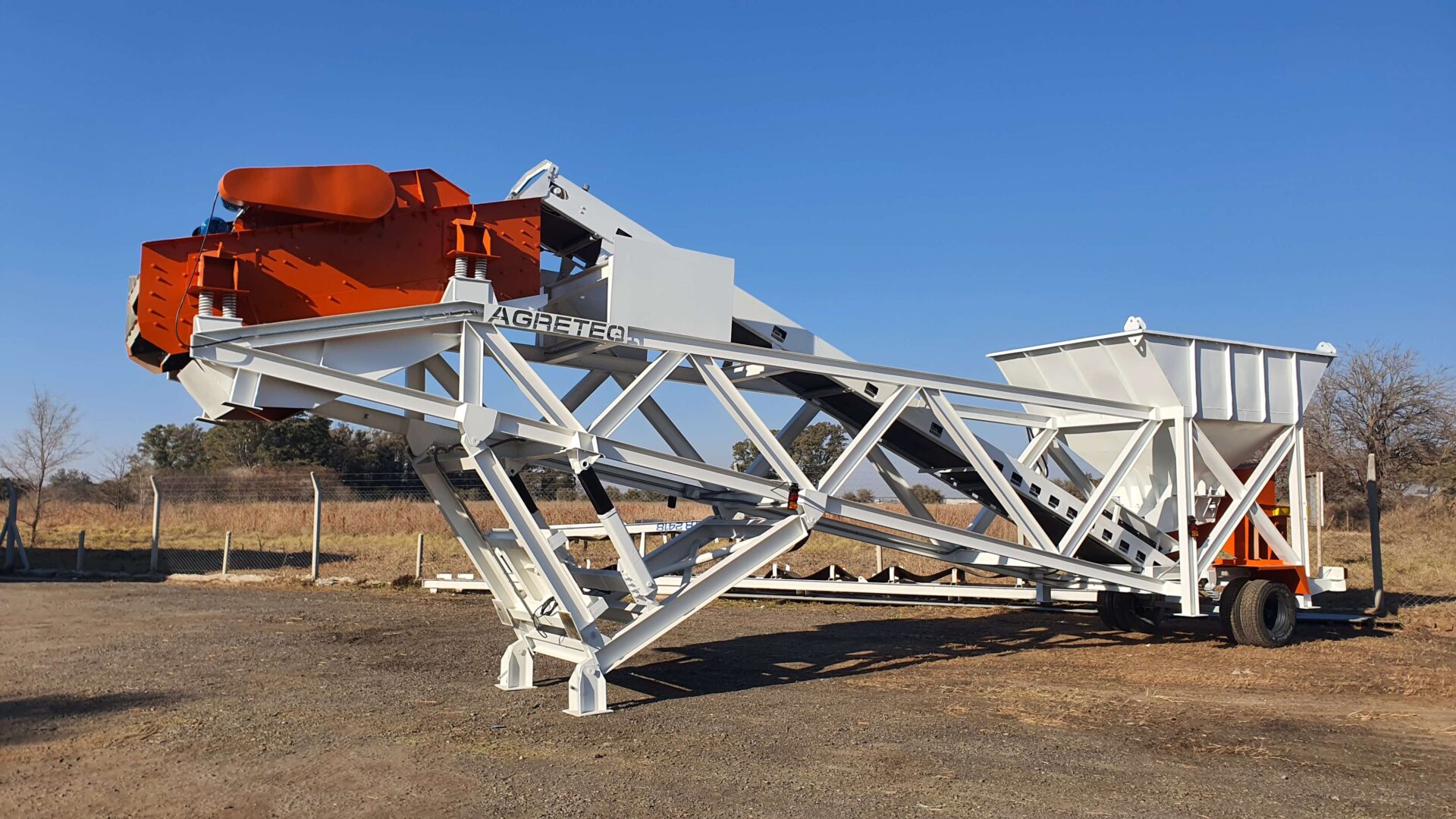

La Planta Clasificadora Móvil MINICLAS, y su versión estacionaria compacta MICROCLAS XL, representan una excelente relación costo beneficio para producciones simples, de baja escala y alta movilidad. Zarandas de 3 niveles de 3 m2 útiles y rangos de trabajo de 30 a 80 Tn/h efectivas (*) aseguran un combo óptimo para los más diversos rangos de aplicaciones. (*): en función a las granulometrías de trabajo y condiciones del material al ingreso

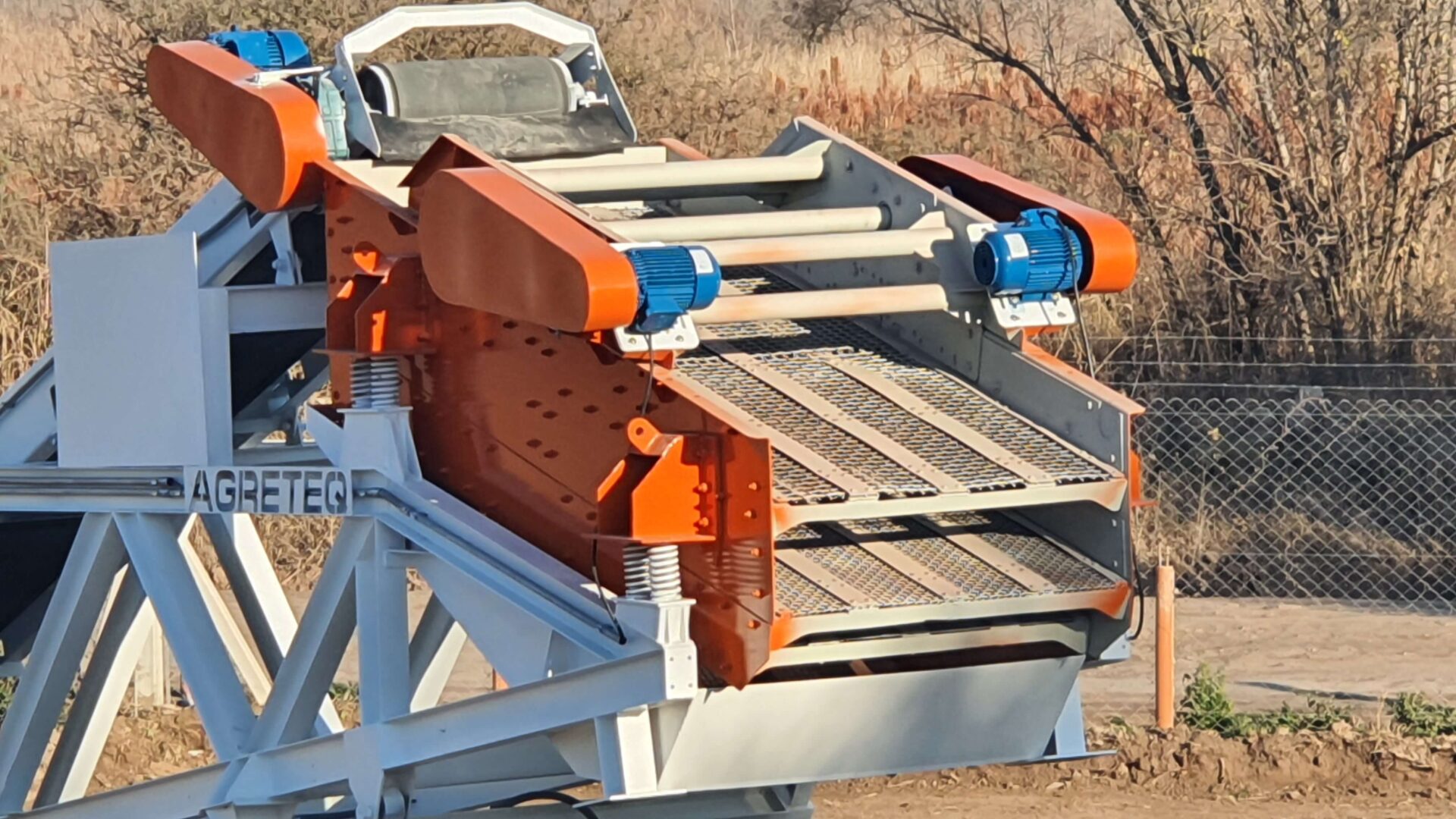

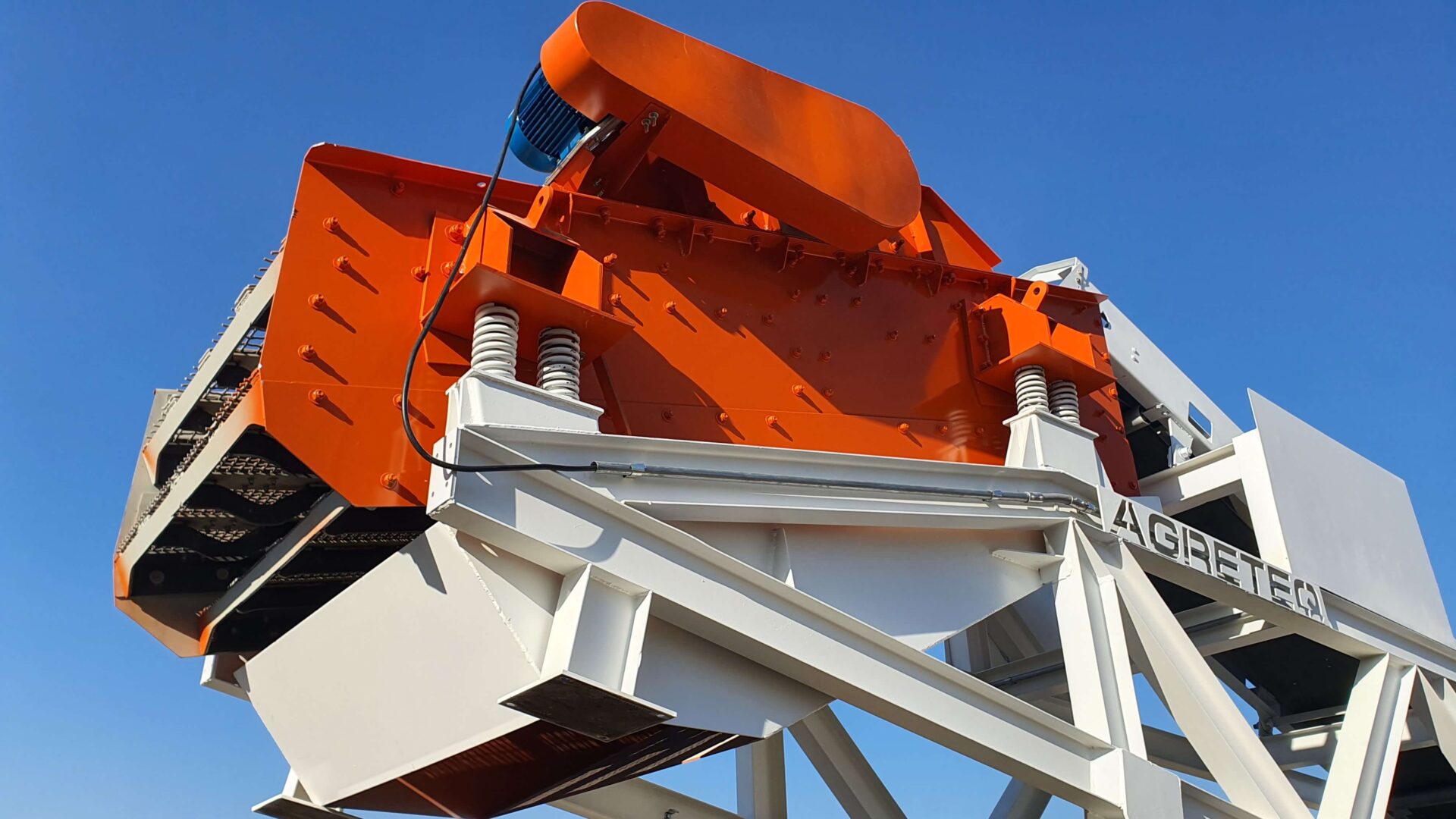

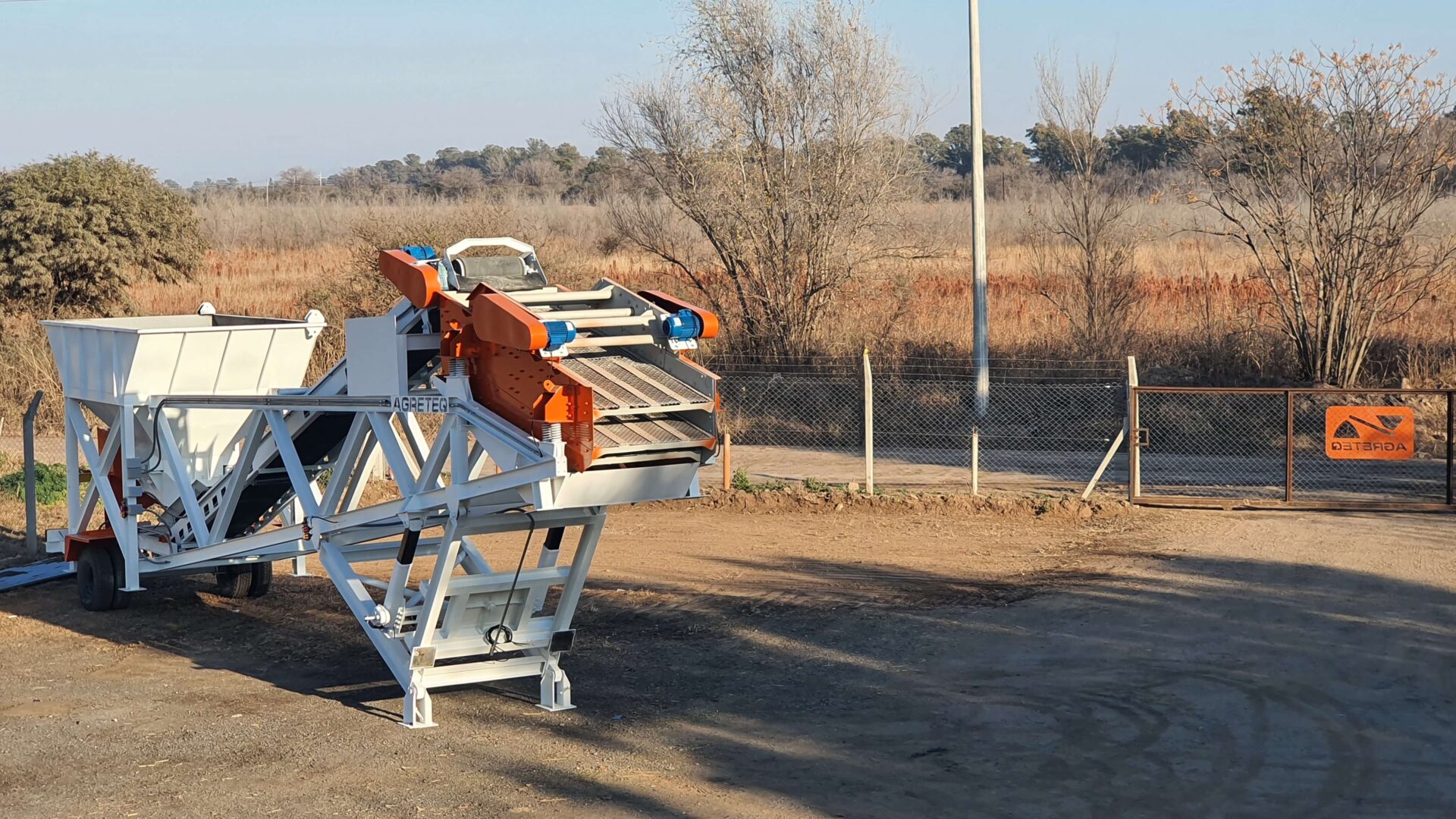

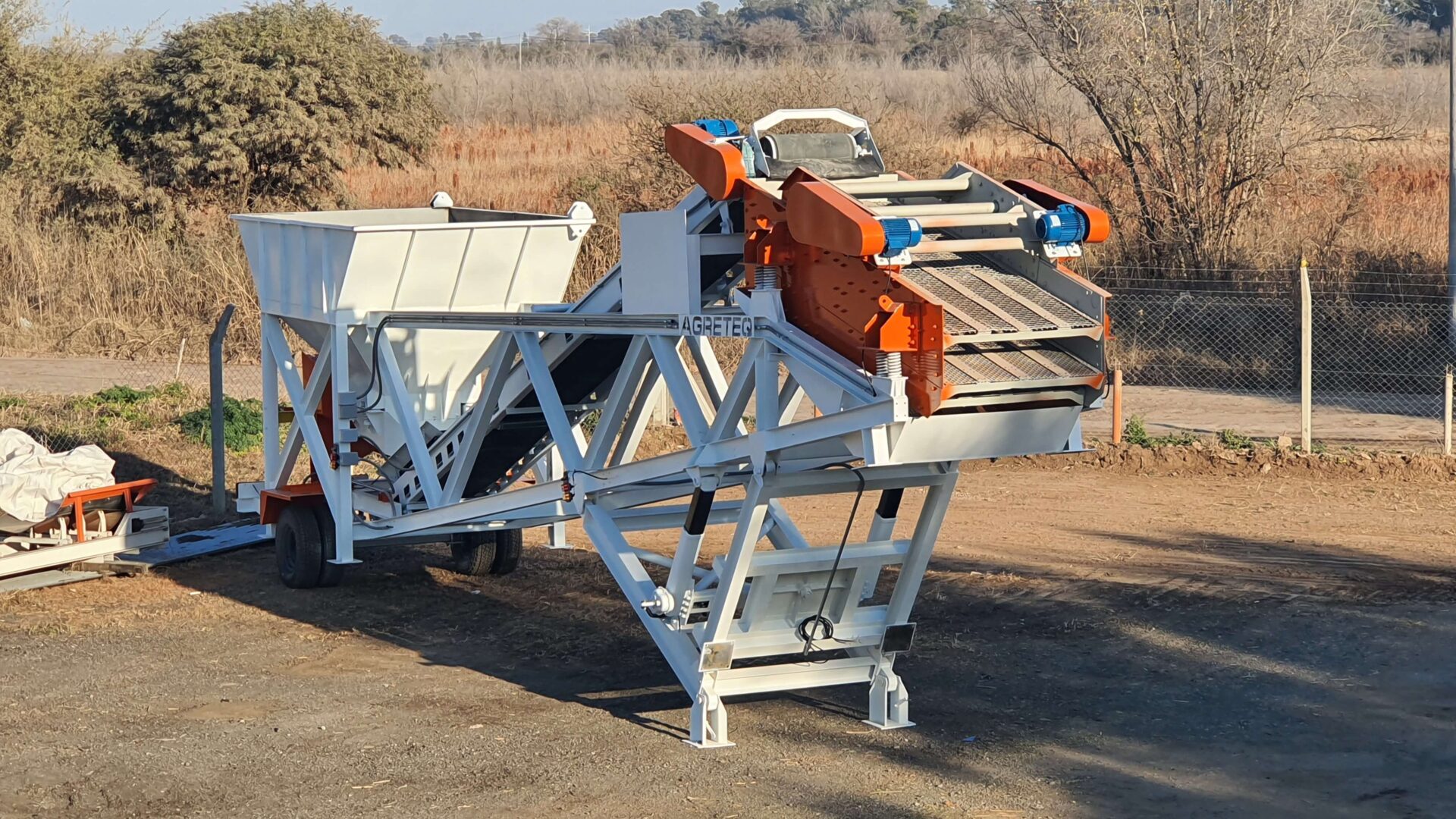

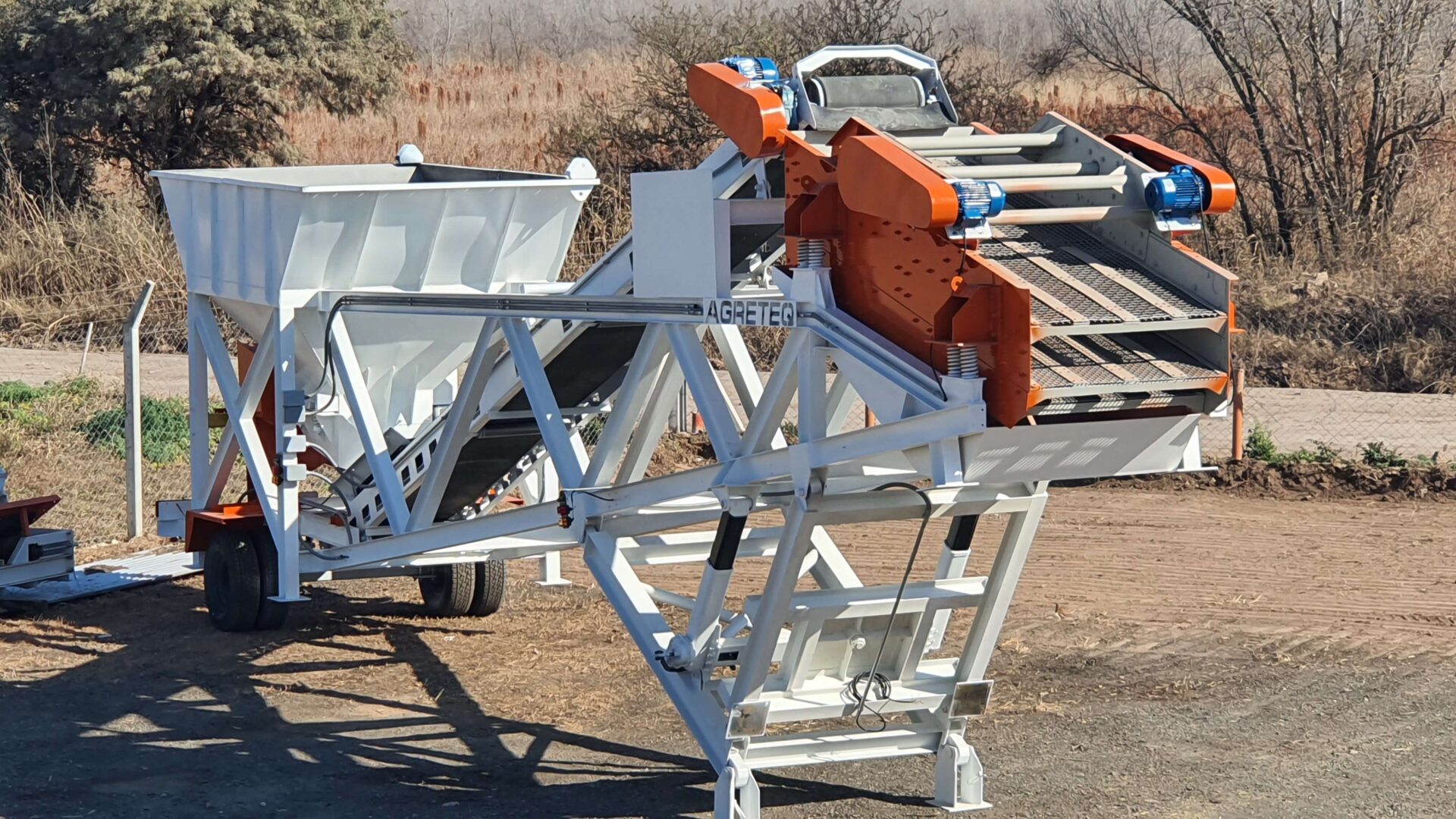

La planta MINICLAS se suministra con Zarandas de 2 o 3 pisos construidos con mallas metálicas de diversos pasos (6, 12, 19, 25 y 32 mm), en función a la granulometría del material a separar. La zaranda disponible para esta planta es ZC 1230 (1,20 x 3,00 mts; 3,6 m²; hasta 60 Tn/h efectivas)

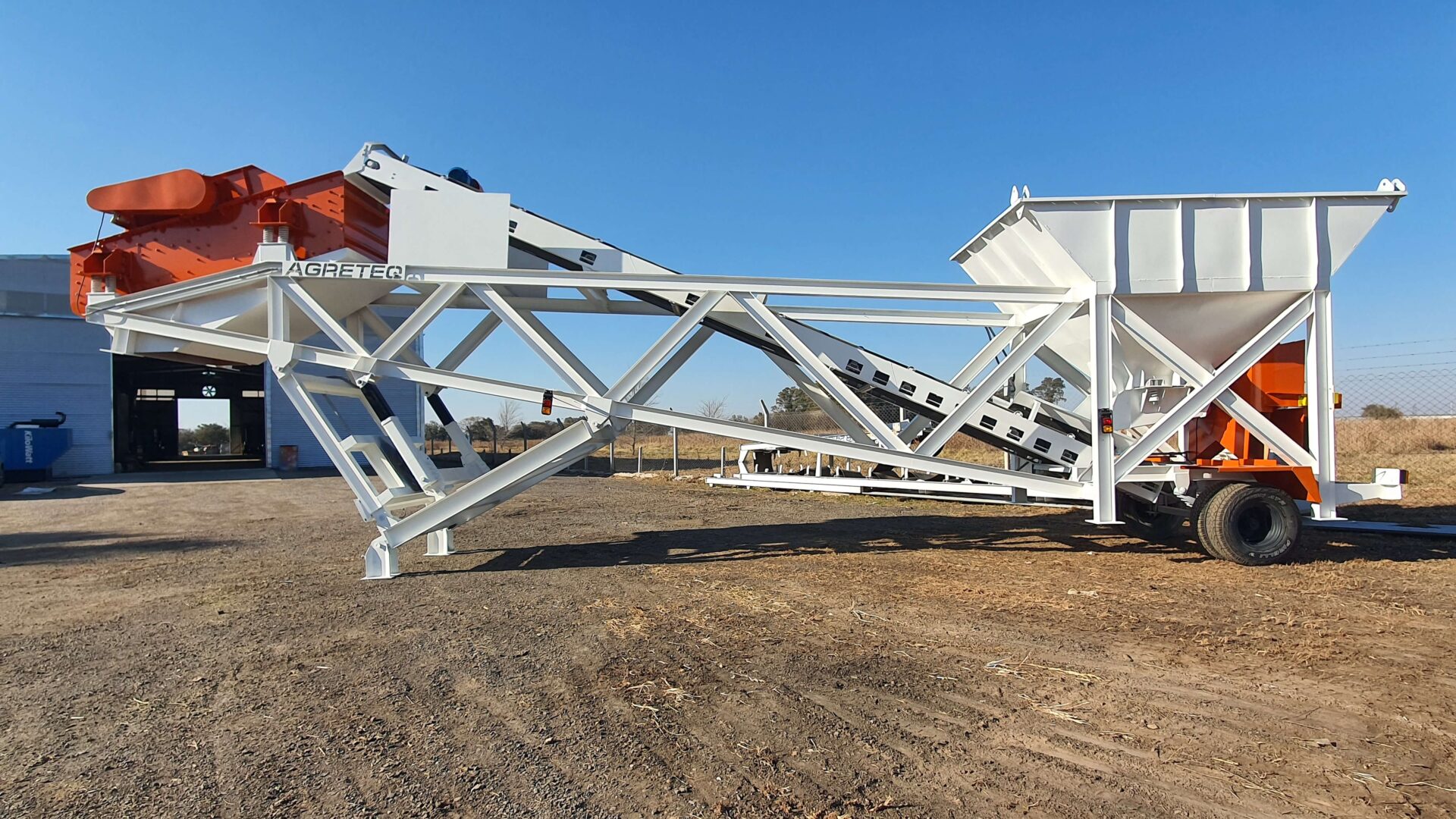

La planta de clasificación MINICLAS cuenta con una cinta principal para el transporte de los agregados desde la tolva de recepción hasta la zaranda. Cinta Principal: dúos de 24″ de ancho y 9,00 mts de largo, accionada mediante reductor pendular acoplado a motor eléctrico trifásico de 7,5 CV a 1400 RPM.

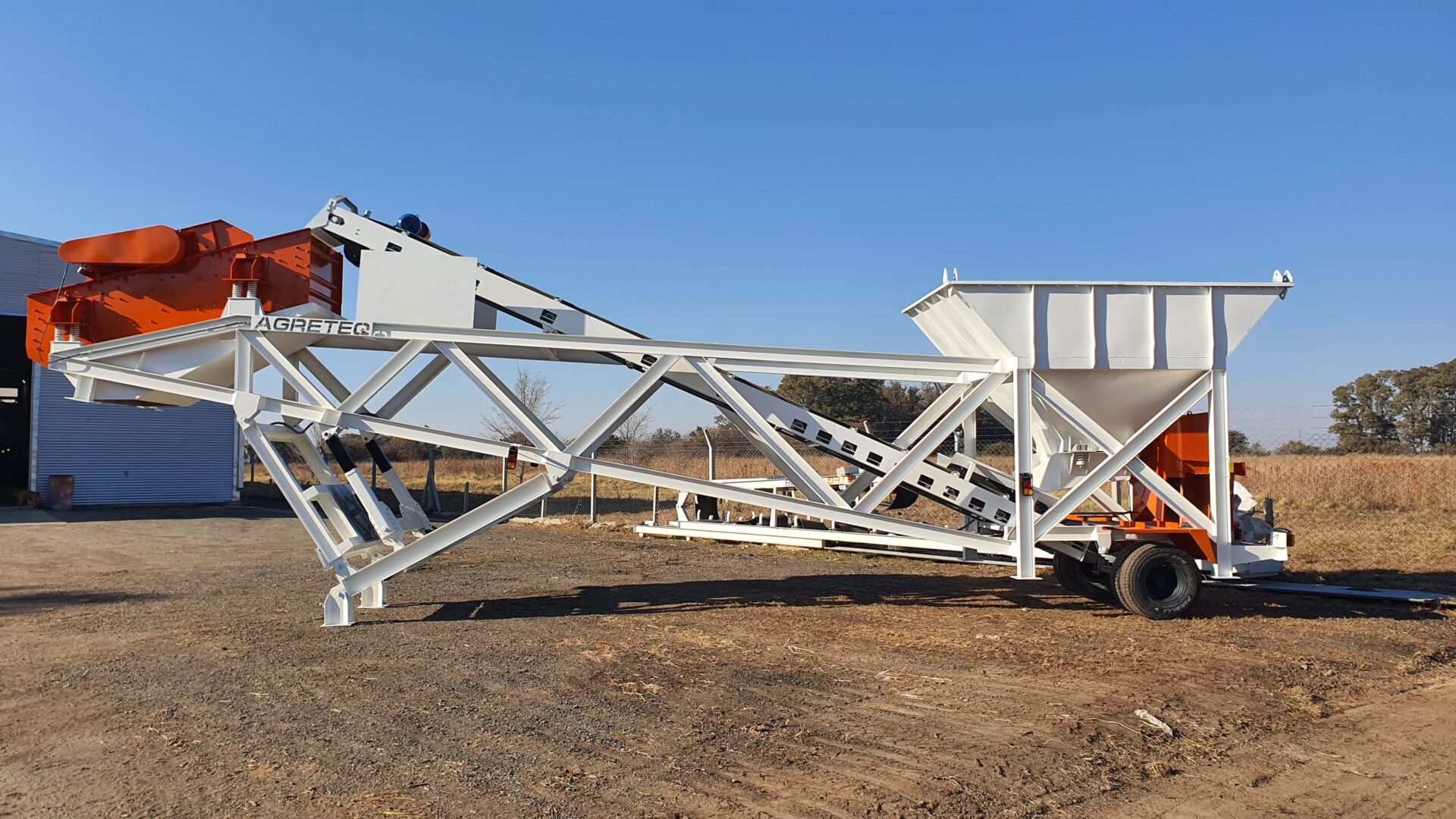

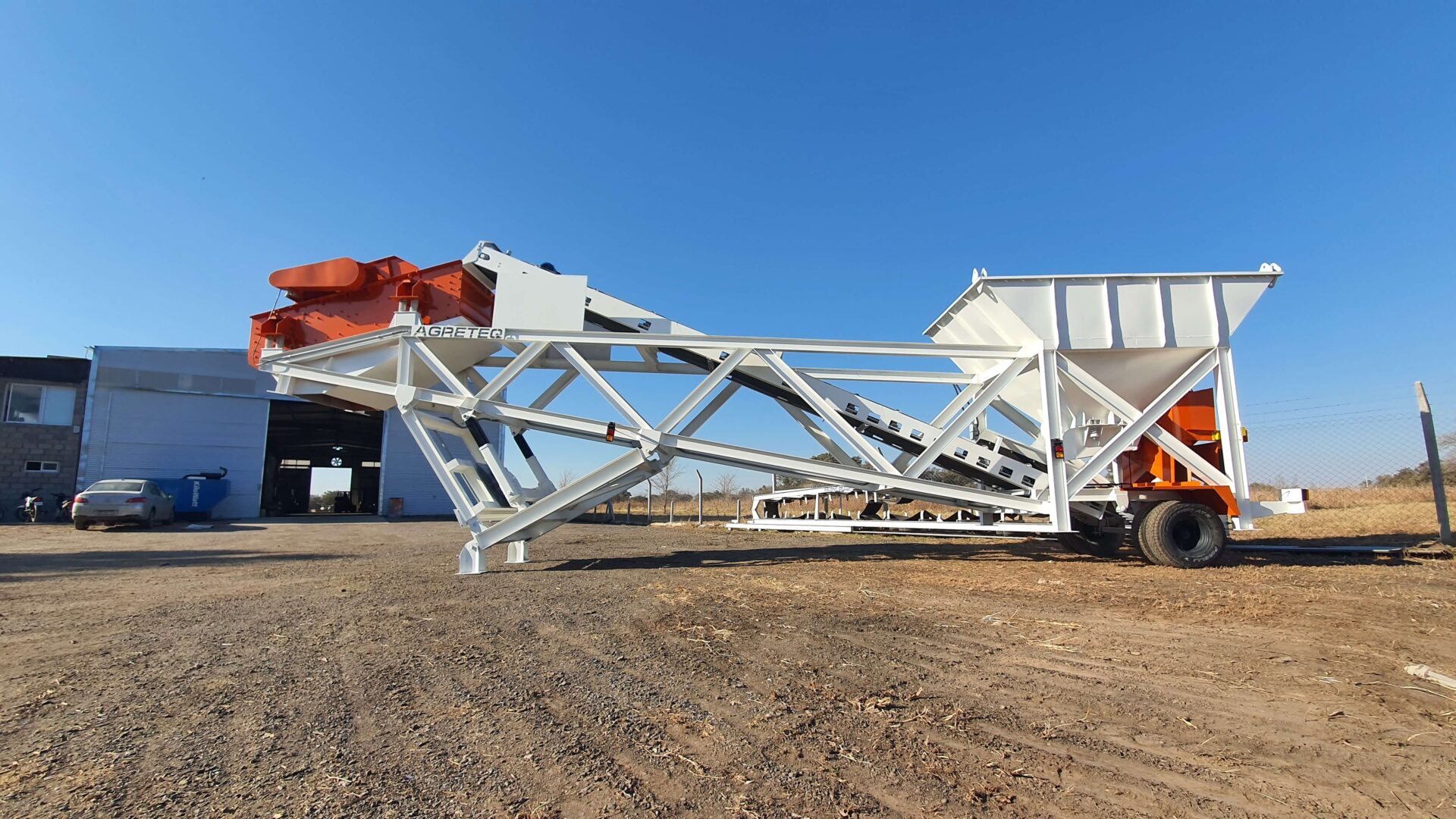

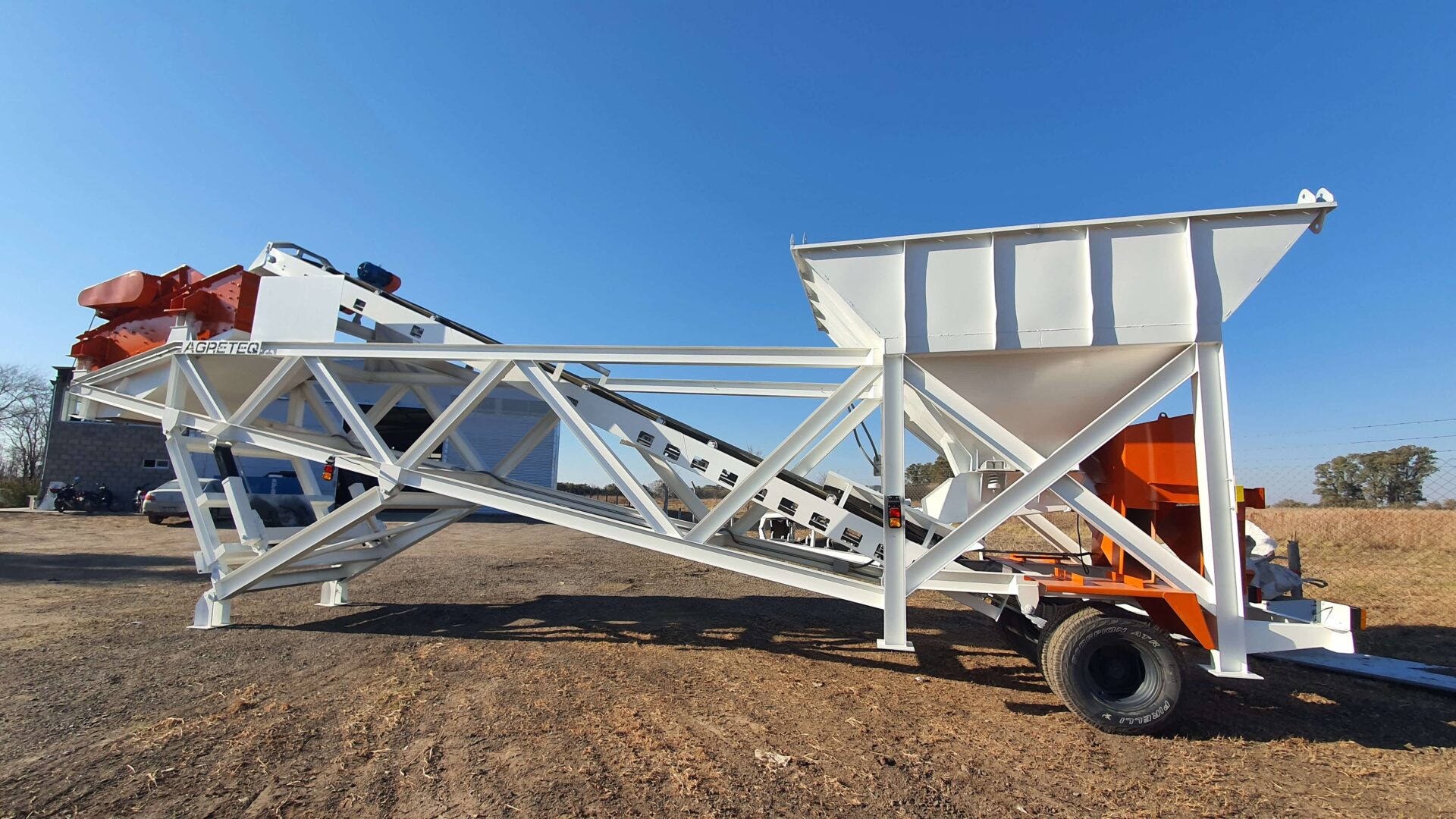

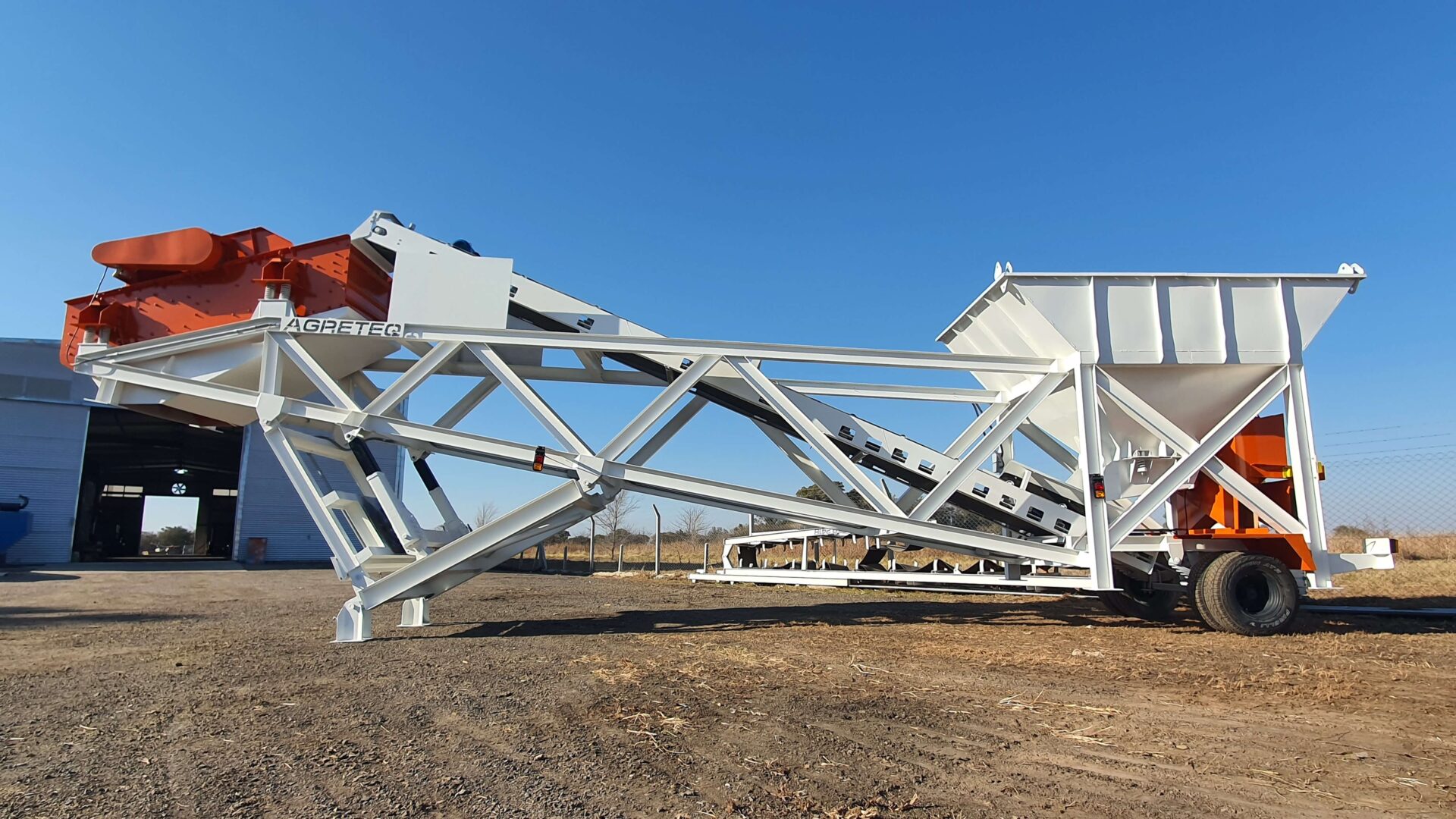

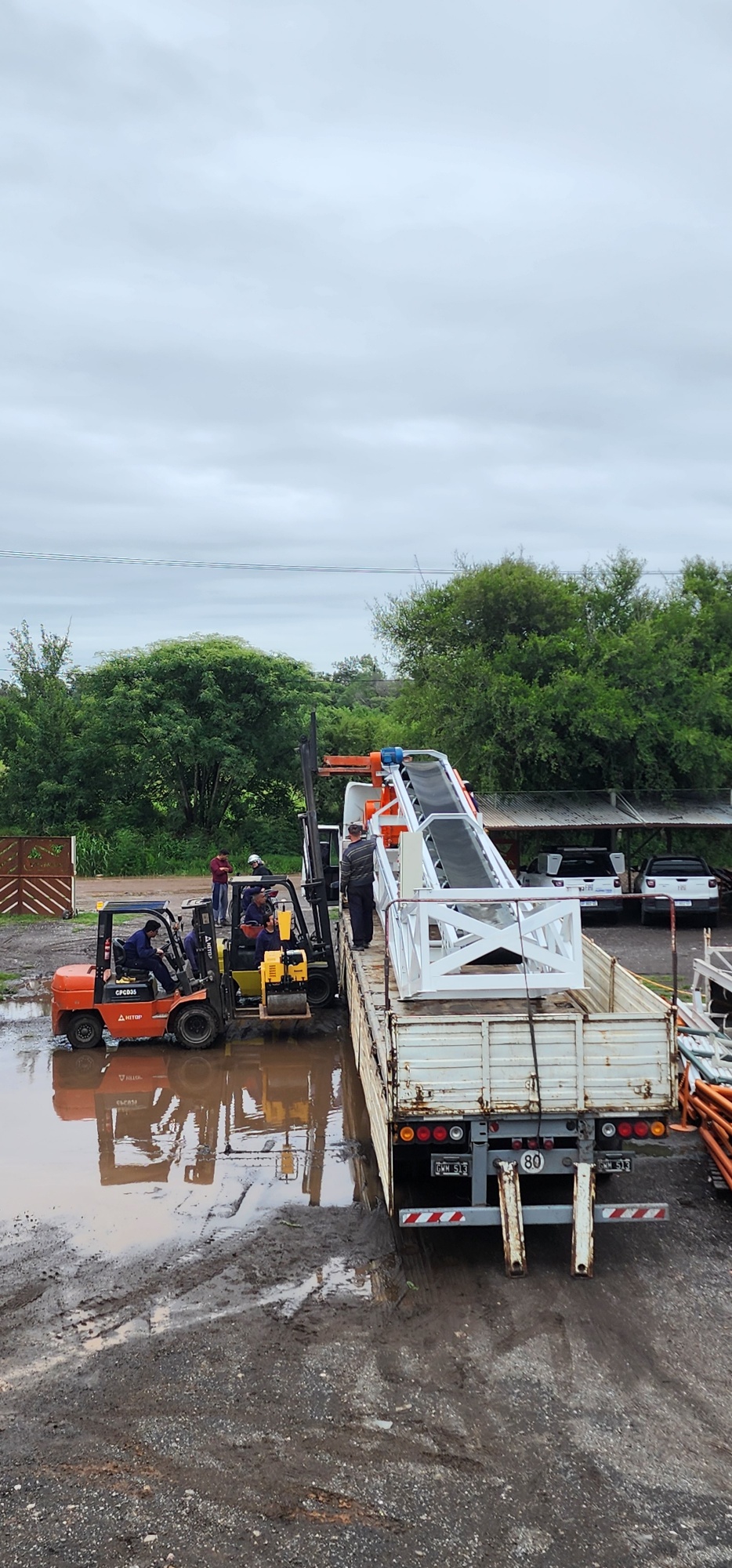

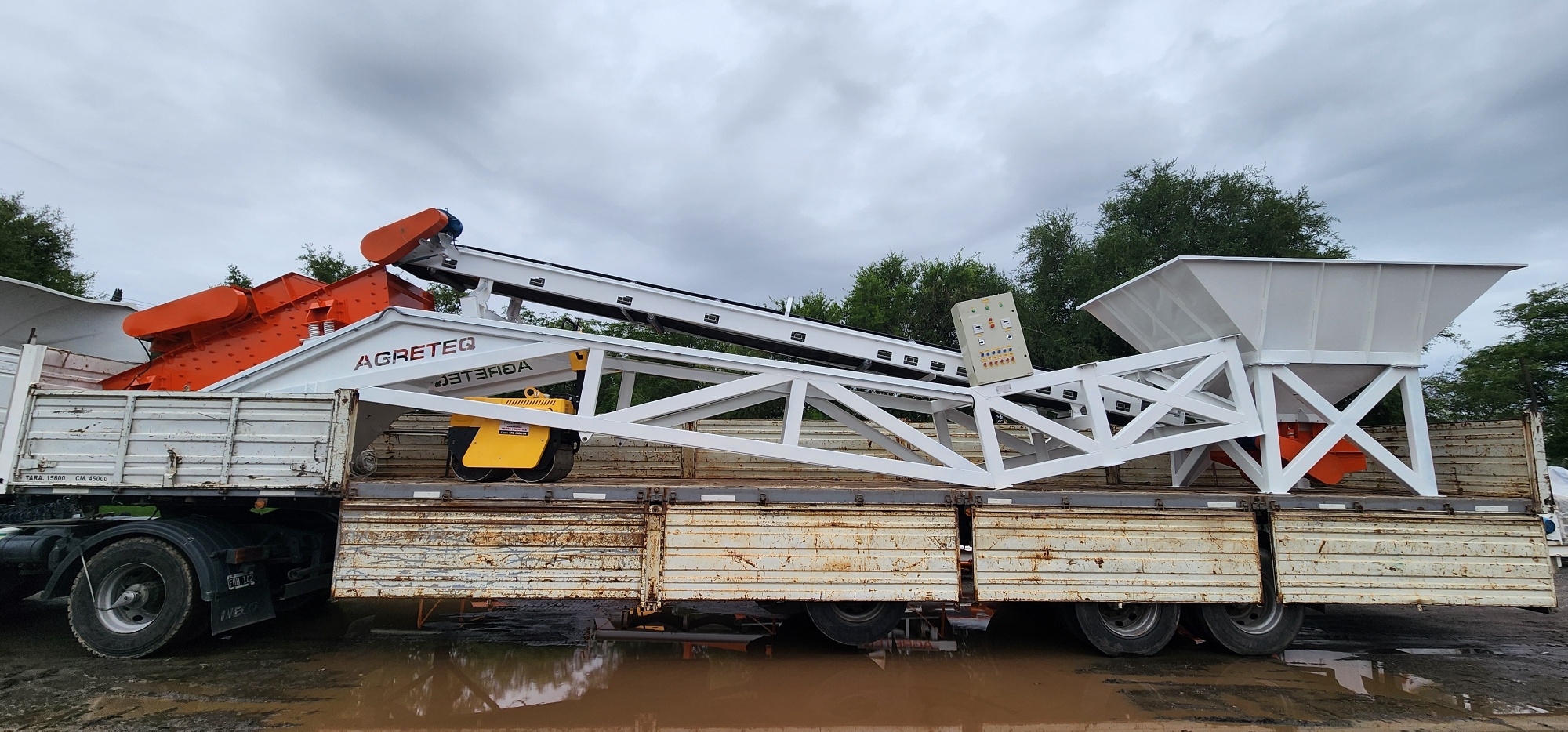

La planta de clasificación MINICLAS está diseñada para ser transportada como semirremolque o sobre carretón de piso deprimido, cumpliendo con todas las normas MERCOSUR referentes a transporte carretero. Se puede montaren tiempos menores a 3 hs de trabajo efectivo.

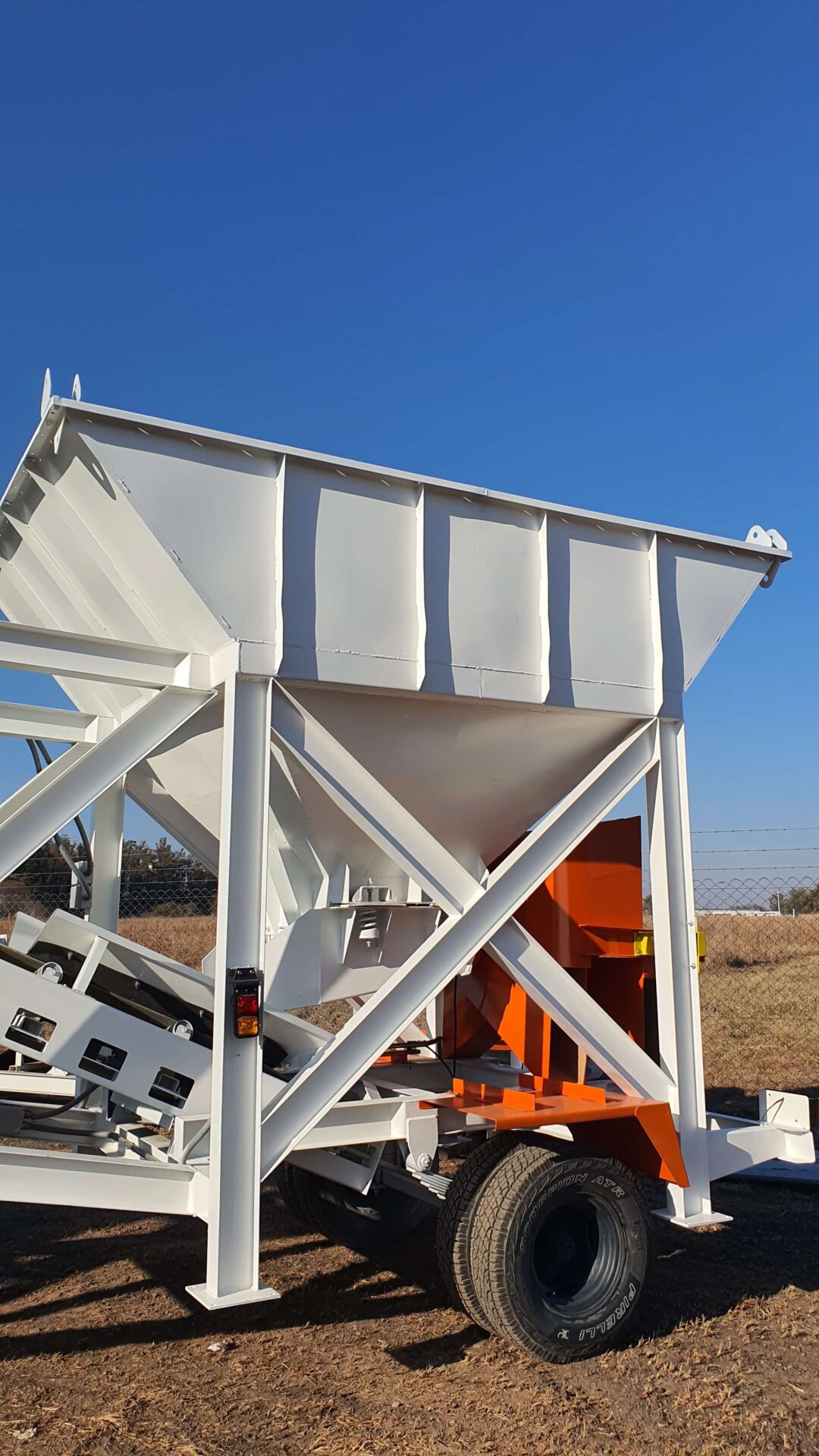

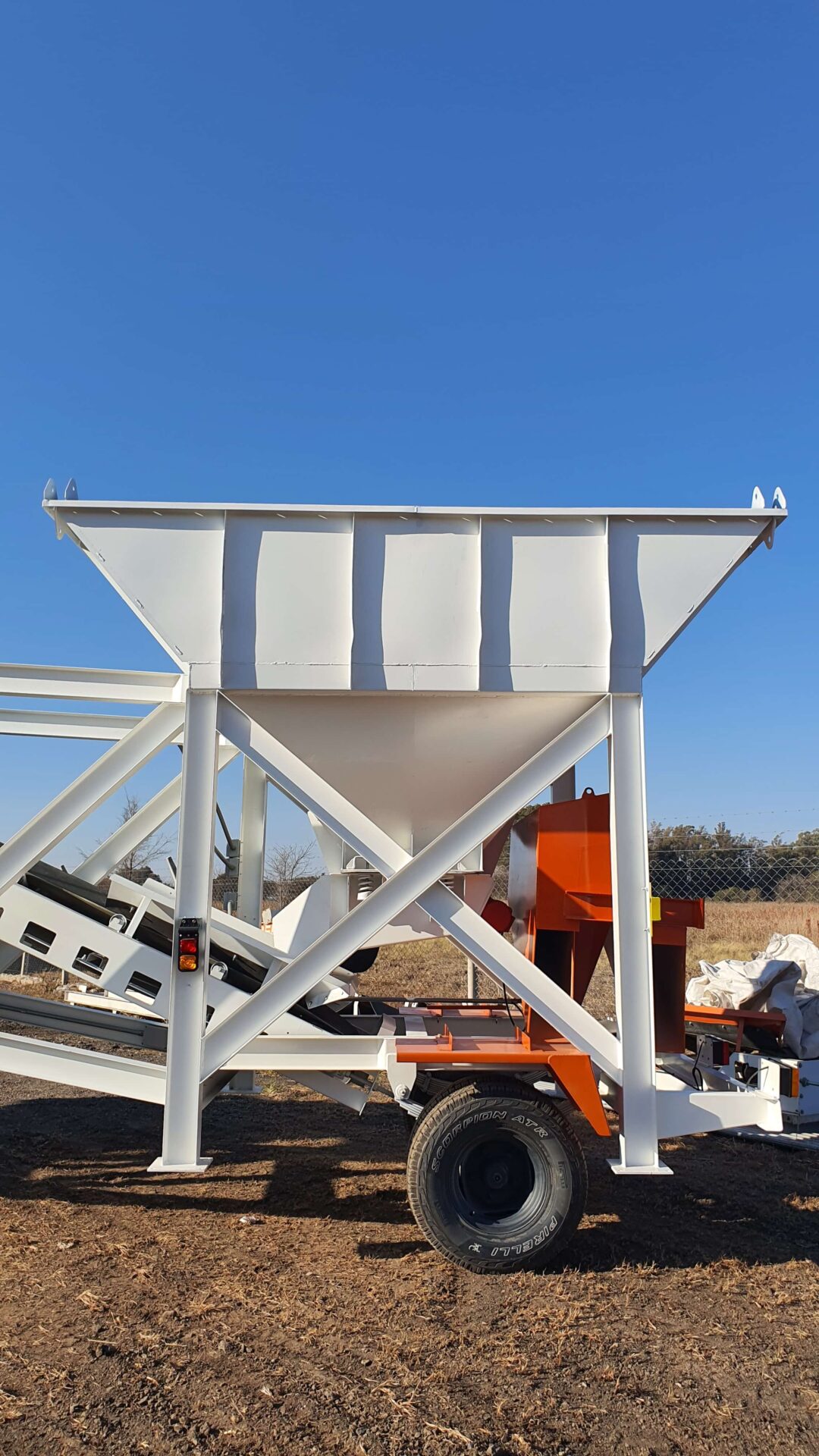

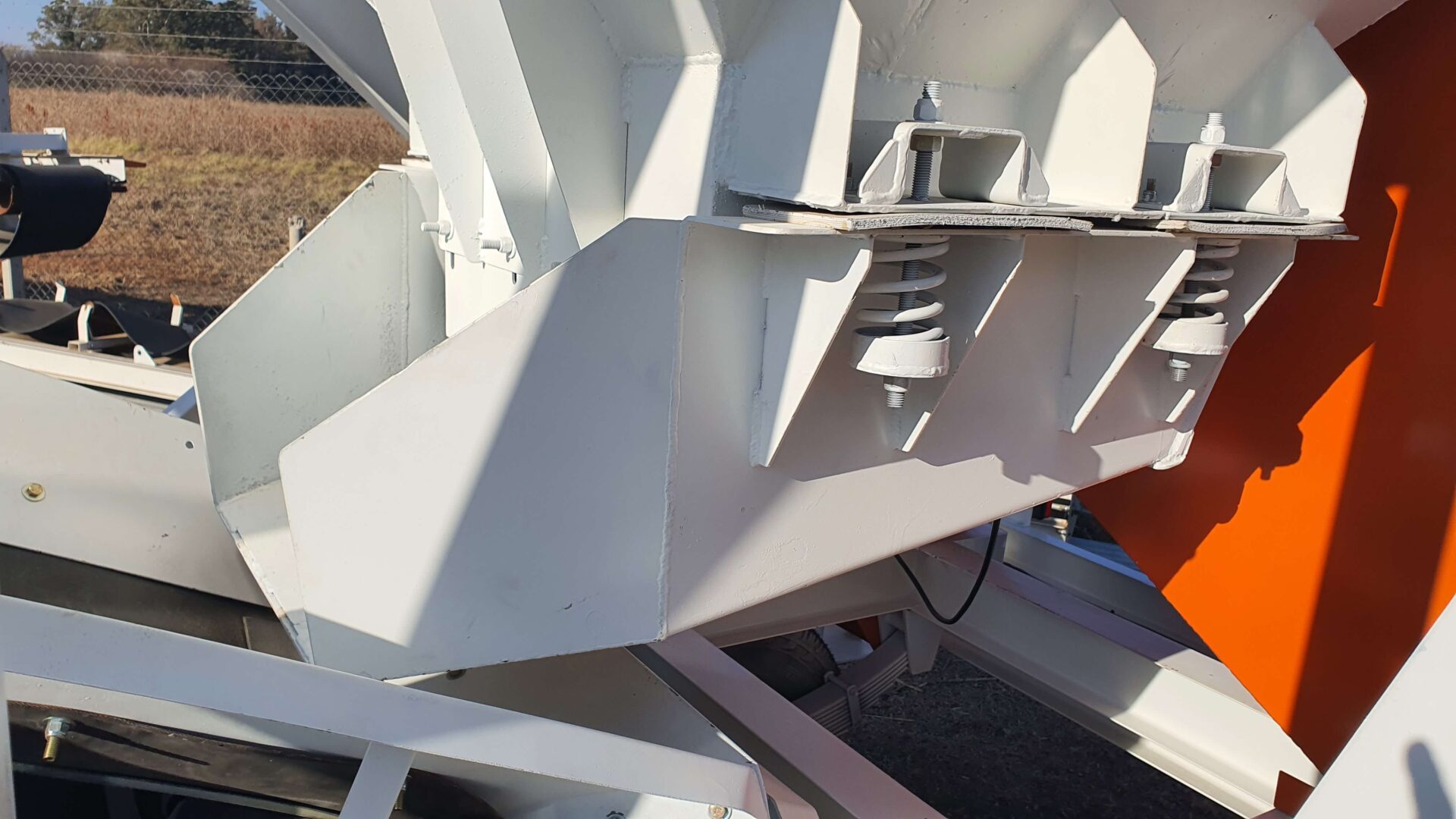

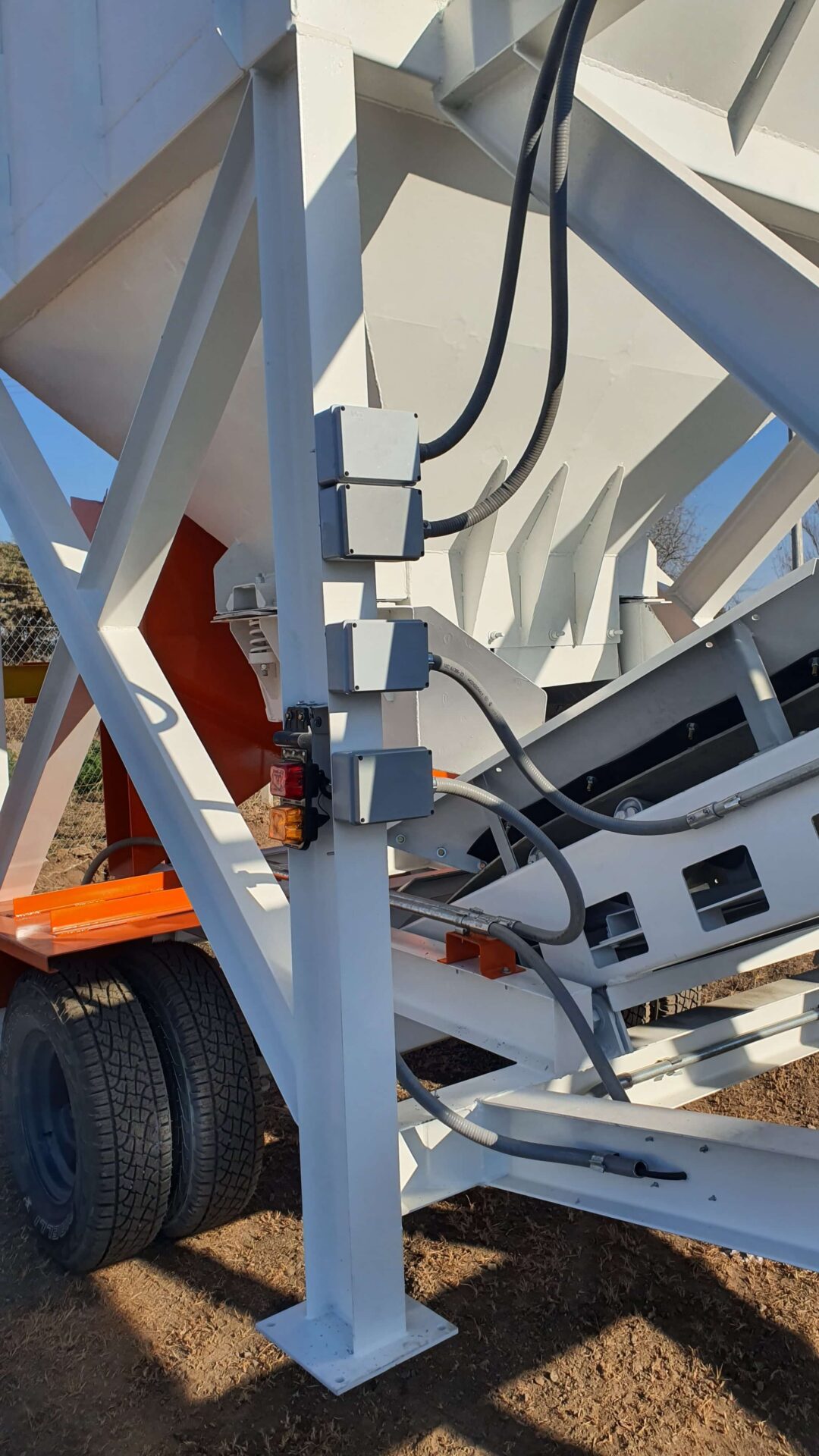

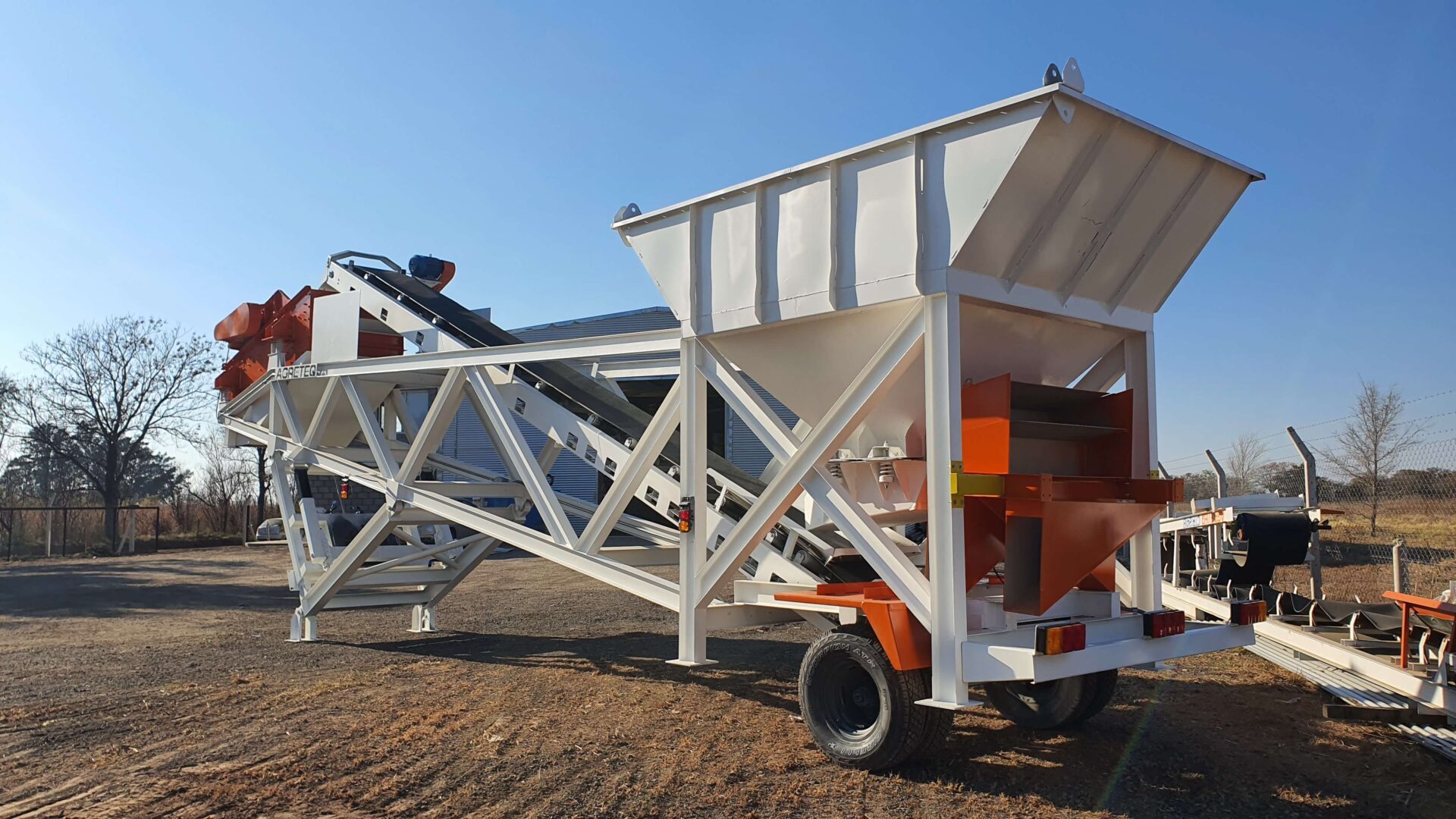

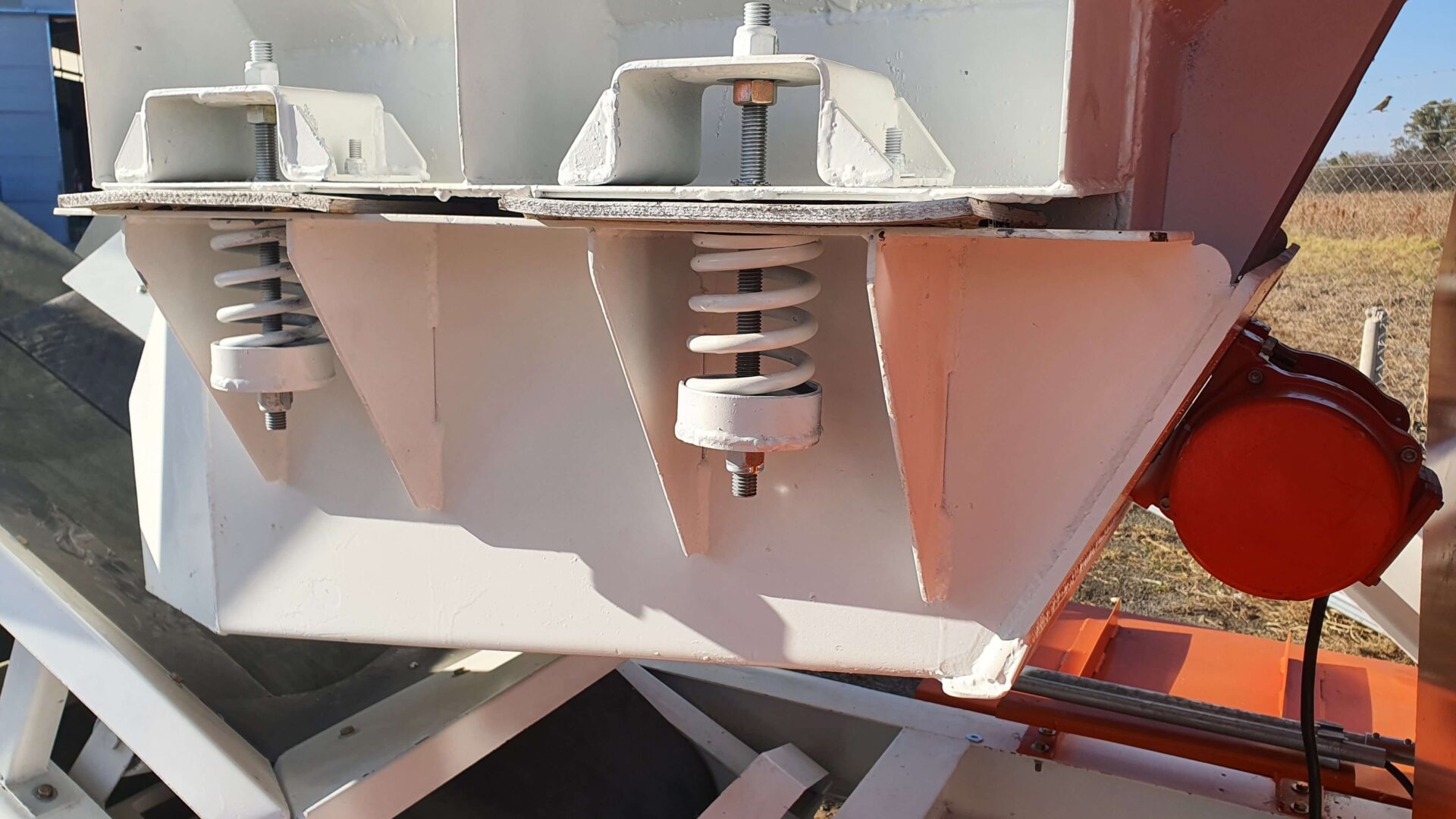

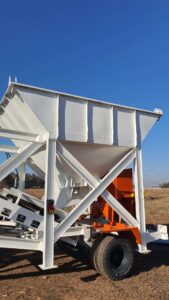

Tolva de 5 m³ de volumen (enrasado) construida en chapa de acero antidesgaste, con opción de ampliarla a 10 m³ usando suplementos. Opcionalmente puede suministrarse con parrilla separadora autolimpiante, de inclinación variable. Descarga mediante alimentador vibratorio accionado por motovibrador VM500/3.
Modelo | MINICLAS / MICROCLAS XL |
TOLVA | |
Volumen Geométrico (enrasado) | 5 m3 (10 m3 opcional con postizo superior) |
Alimentador | Vibratorio montado sobre resortes, accionando por motor eléctrico de 2 CV |
Capacidad de Alimentación | Hasta 150 Tn/h (en función a la granulometría y la velocidad de avance) |
Grilla (1) | Chapa 1/2″ de espesor; paso 50 a 150 mm |
ZARANDA | |
Modelo | ZC 1030 (MICROCLAS XL) / ZC 1230 (MINICLAS) |
Dimensiones | 3000 x 1000/1200 x 750 mm |
Potencia | 2 (Dos) Motores de 4 CV a 1400 RPM con transmisión mediante 2 correas tipo B al excéntrico del eje |
Capacidad | Hasta 80 Tn/h (en función a la granulometría y la frecuencia de oscilación) |
Regador (2) | Termofusión de 2″ – Bomba de 4 CV; 550 l/min |
CINTA | |
Ancho | 24″ lisa, montada sobre dúos conductores |
Largo | 9000 mm entre centro de cabezales |
Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 7,5 CV de potencia |
Velocidad | Hasta 1,2 m/seg (según configuración) |
Capacidad de Alimentación | Hasta 150 Tn/h (en función a la granulometría y la velocidad de la cinta) |
Cintas de Evacuación (3) | Recomendadas: CTR 2409 / CTR 2412 |
CHASIS SOPORTE | |

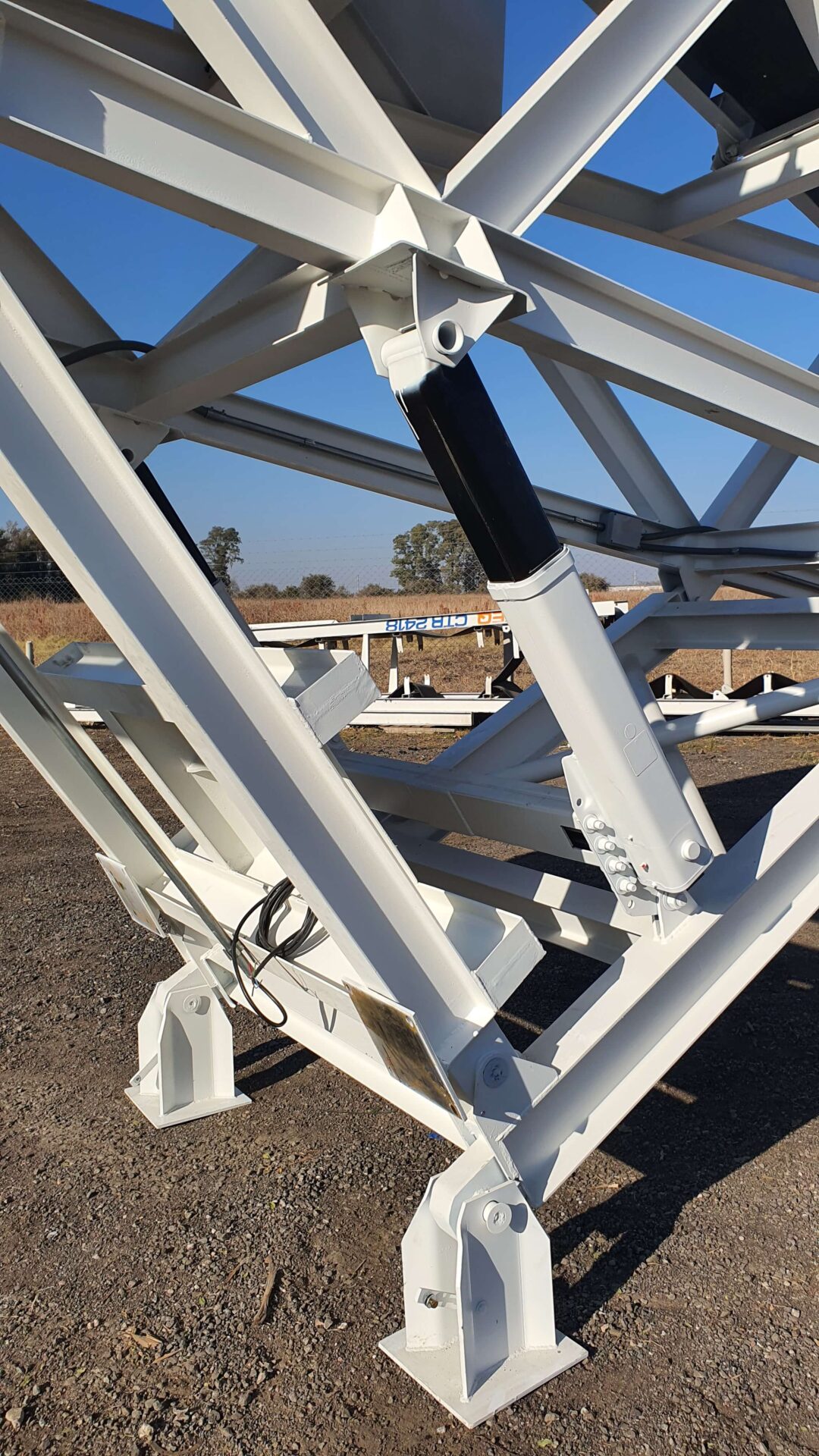

Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes en chapa conformada |
Sistema de Transporte | (MINICLAS) Eje tubular de 3″ sin freno, con masas para llanta disco de 15″ de 5 agujeros, elásticos para 10 Tn |
Rodado | (MINICLAS) Llantas 15″, cubiertas 7.50″ x 16″ sin cámara de alto desempeño |
Luces y señalización | (MINICLAS) Reglamentarias para tránsito conforme normativas de Mercosur |
DIMENSIONES Y PESOS | |
Dimensiones | 12000 x 2600 x 2850 mm |
Superficie de Trabajo | 40 m² (13000 x 3000 mm) aprox. |
Altura de carga de Tolva | 3600 mm (5000 mm con postizo) |
Alturas de Descarga de Cintas | Hasta 1850 mm |
Volumen de Material Clasificado | 3 x 3 m3 = 9 m3 (hasta 500 m3 con uso de cintas CTR) |
Potencia Instalada (CV) | 17,5 CV |
(1)Ítems opcionales (2)Ítems opcionales (3)Ítems opcionales |
