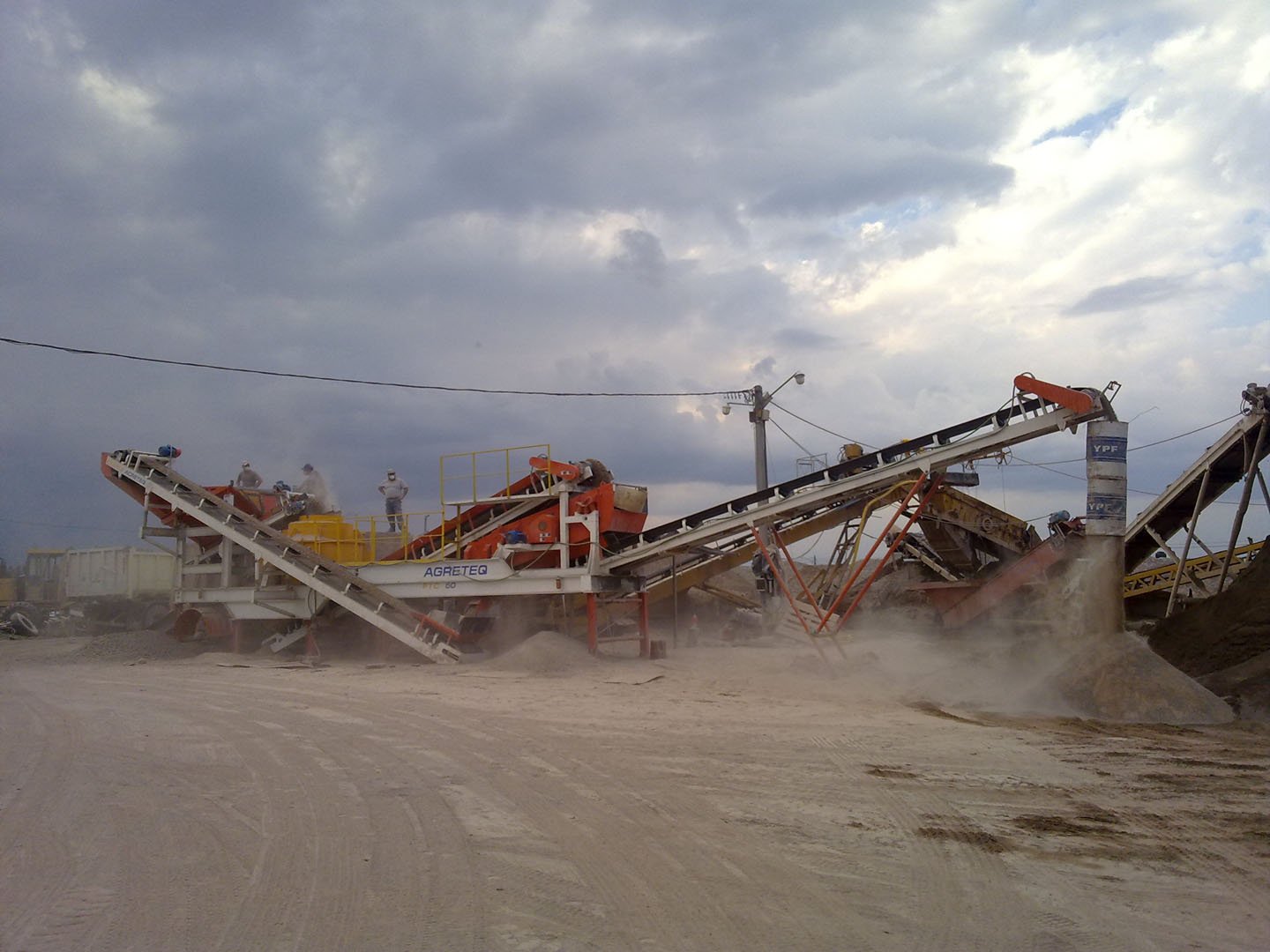

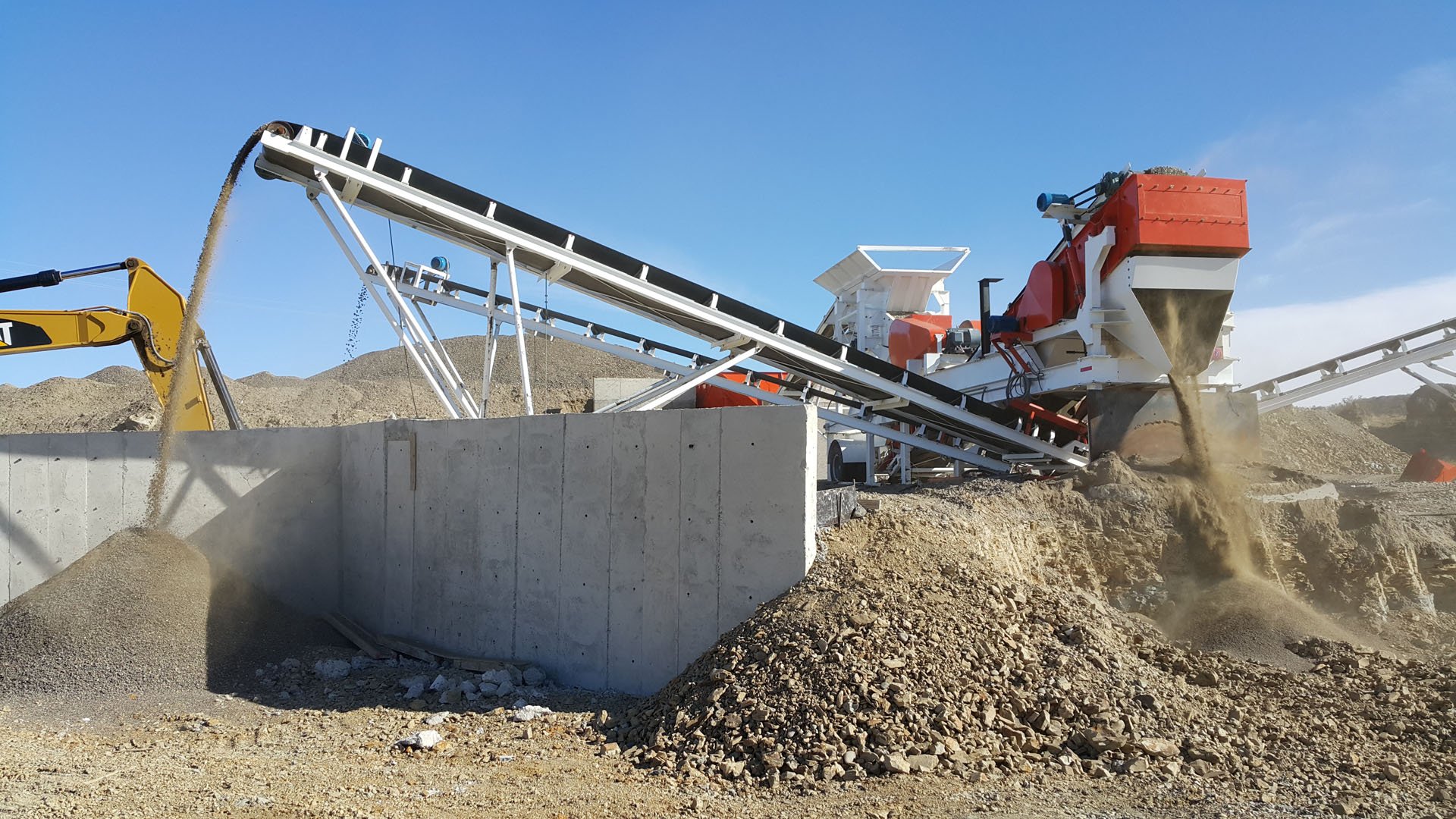

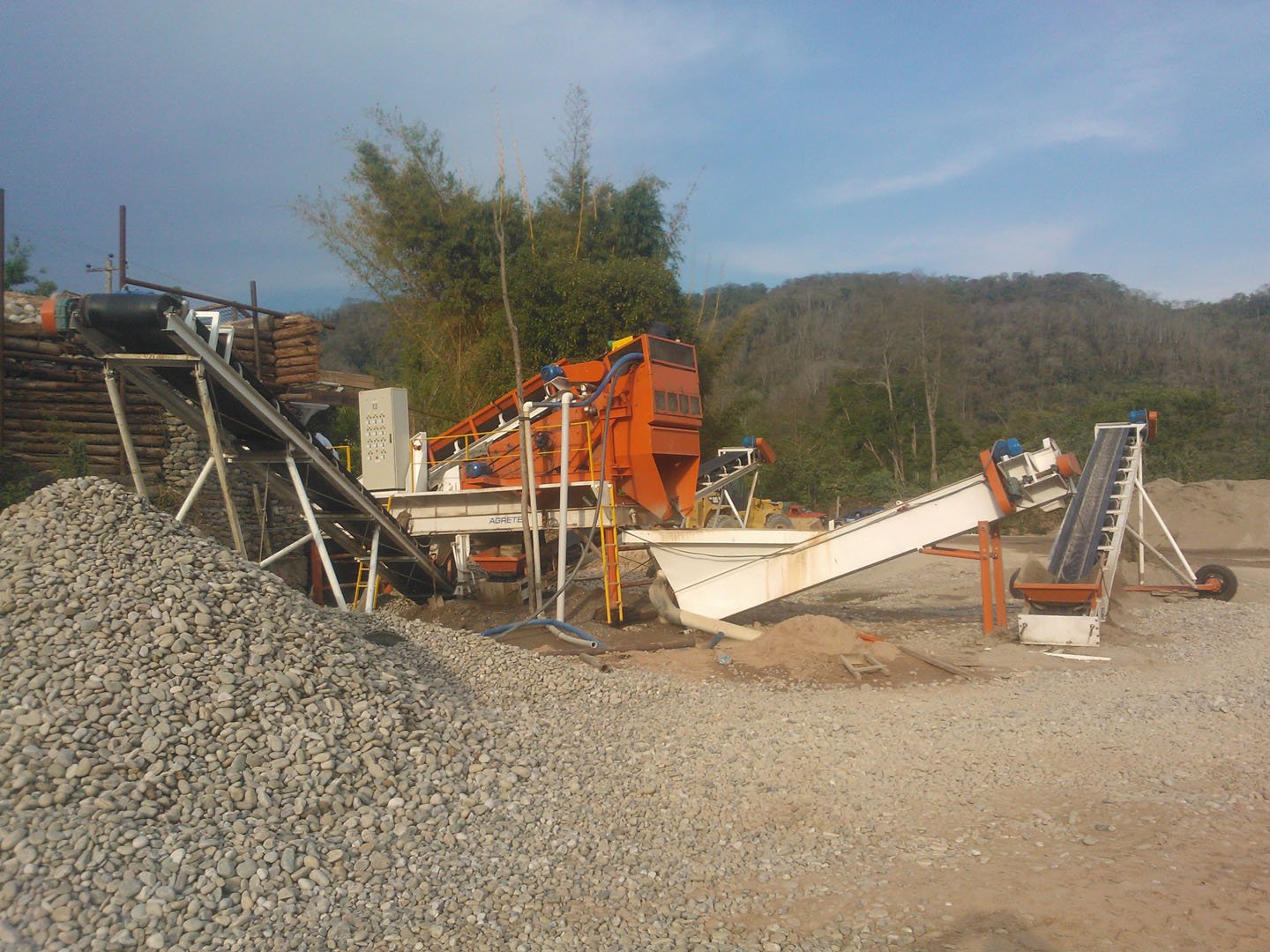

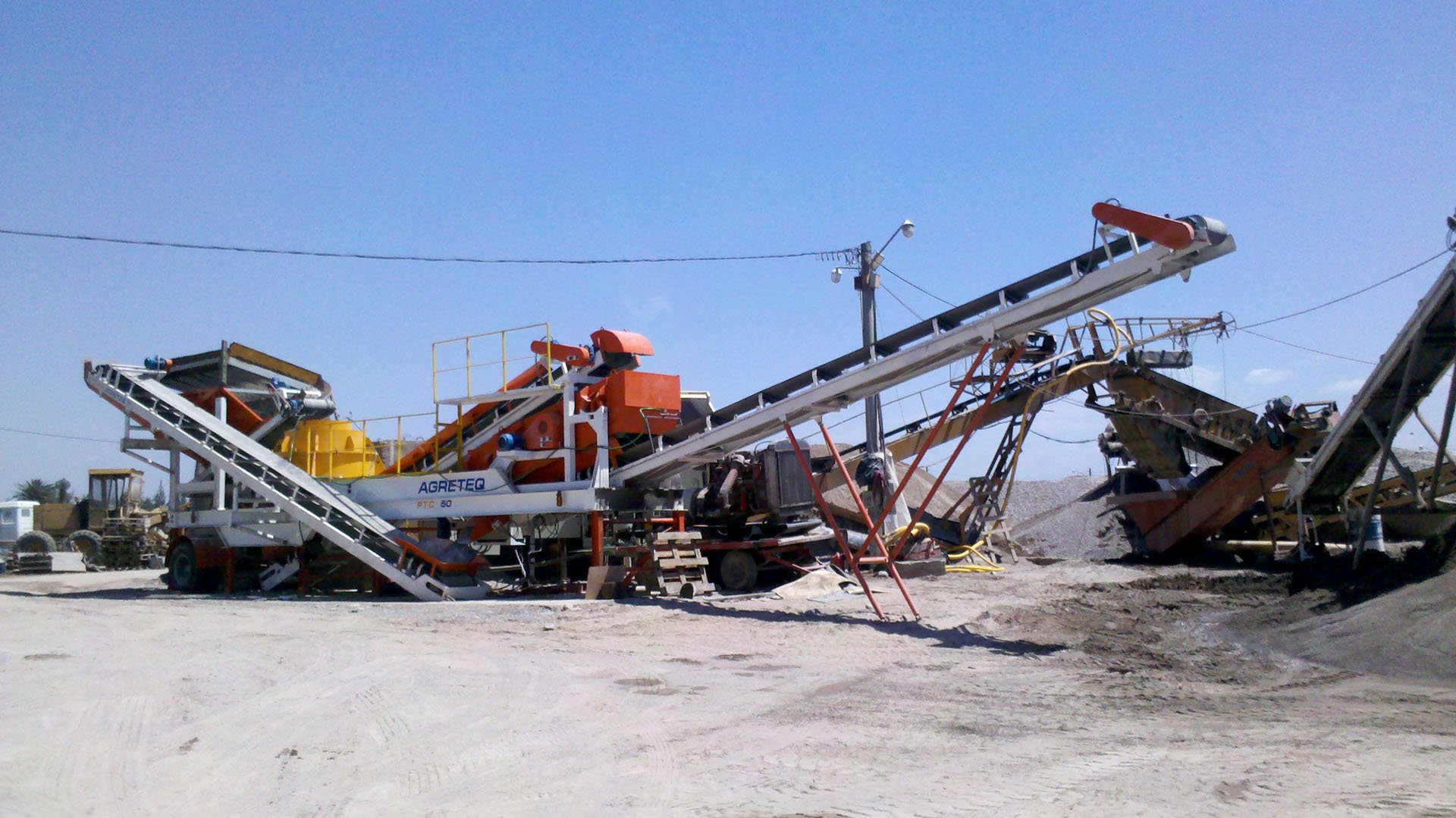

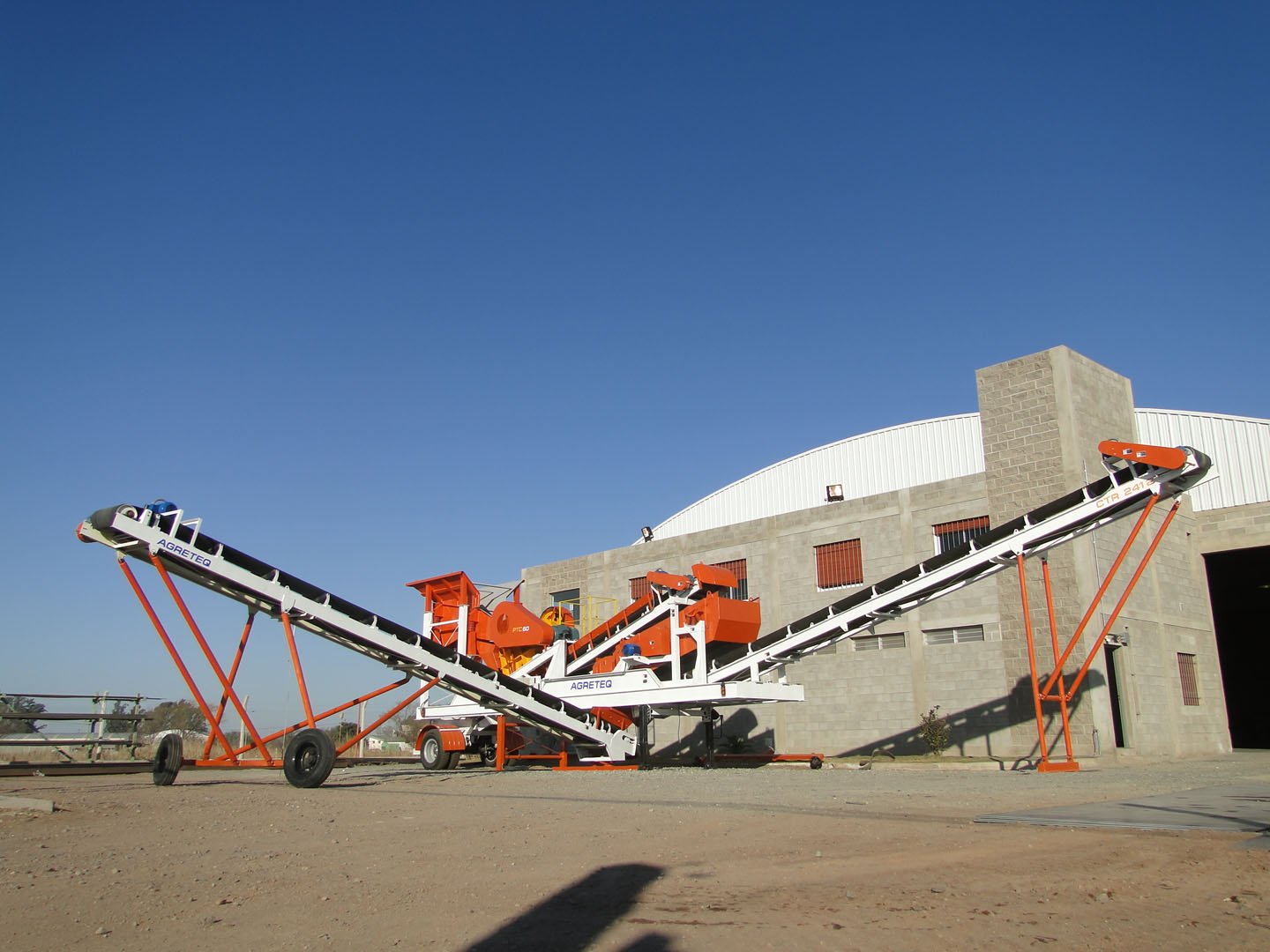

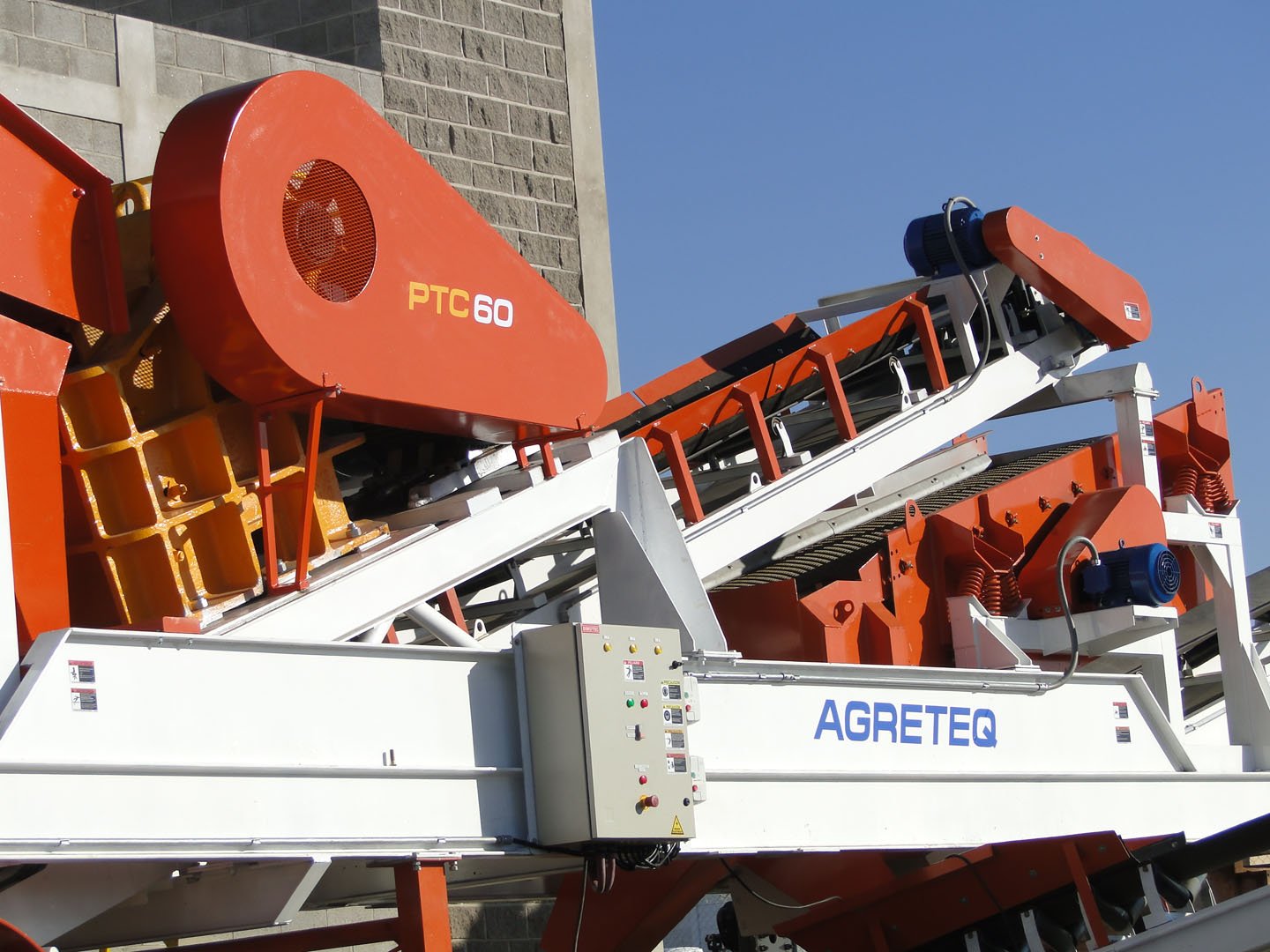

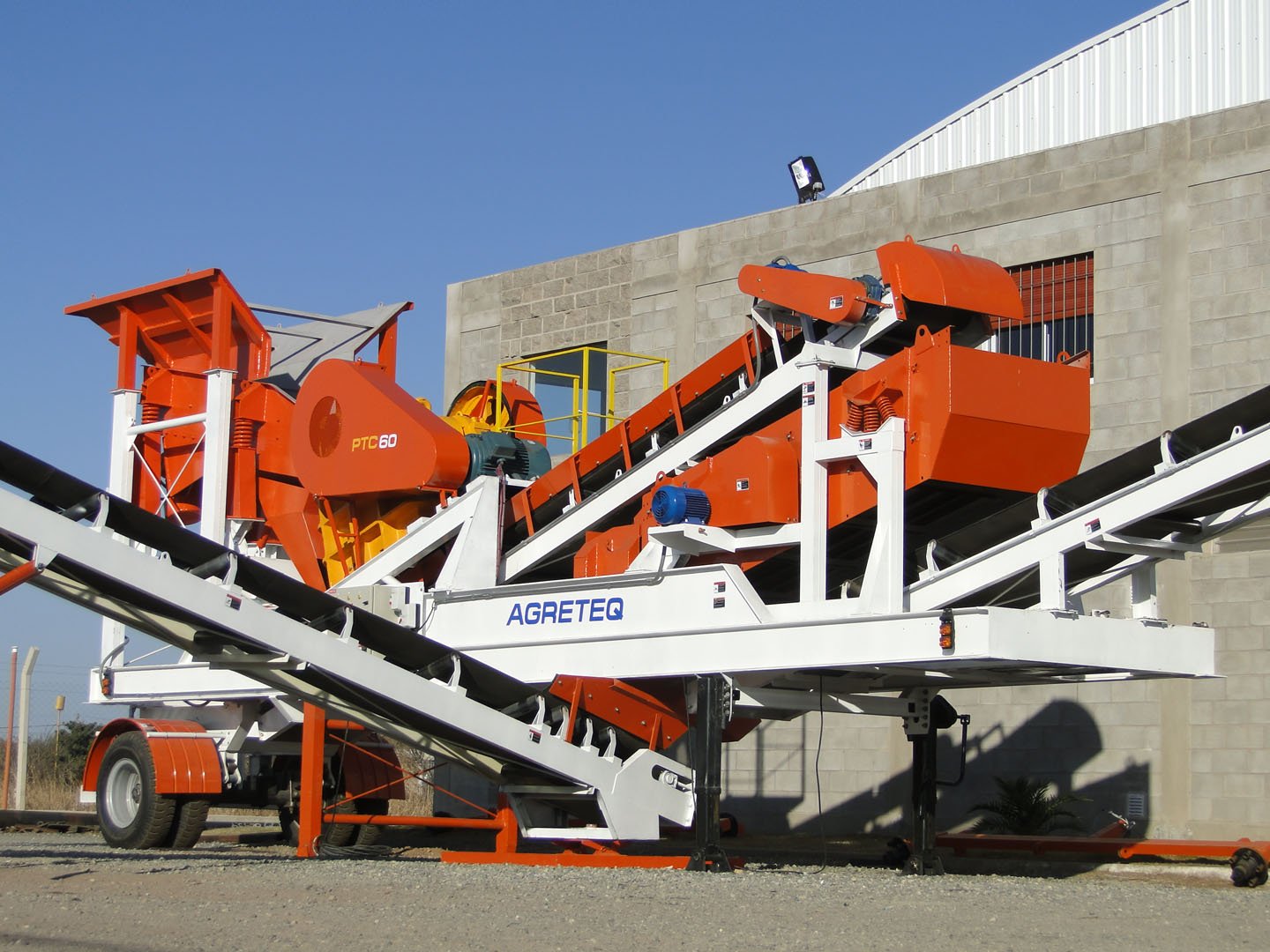

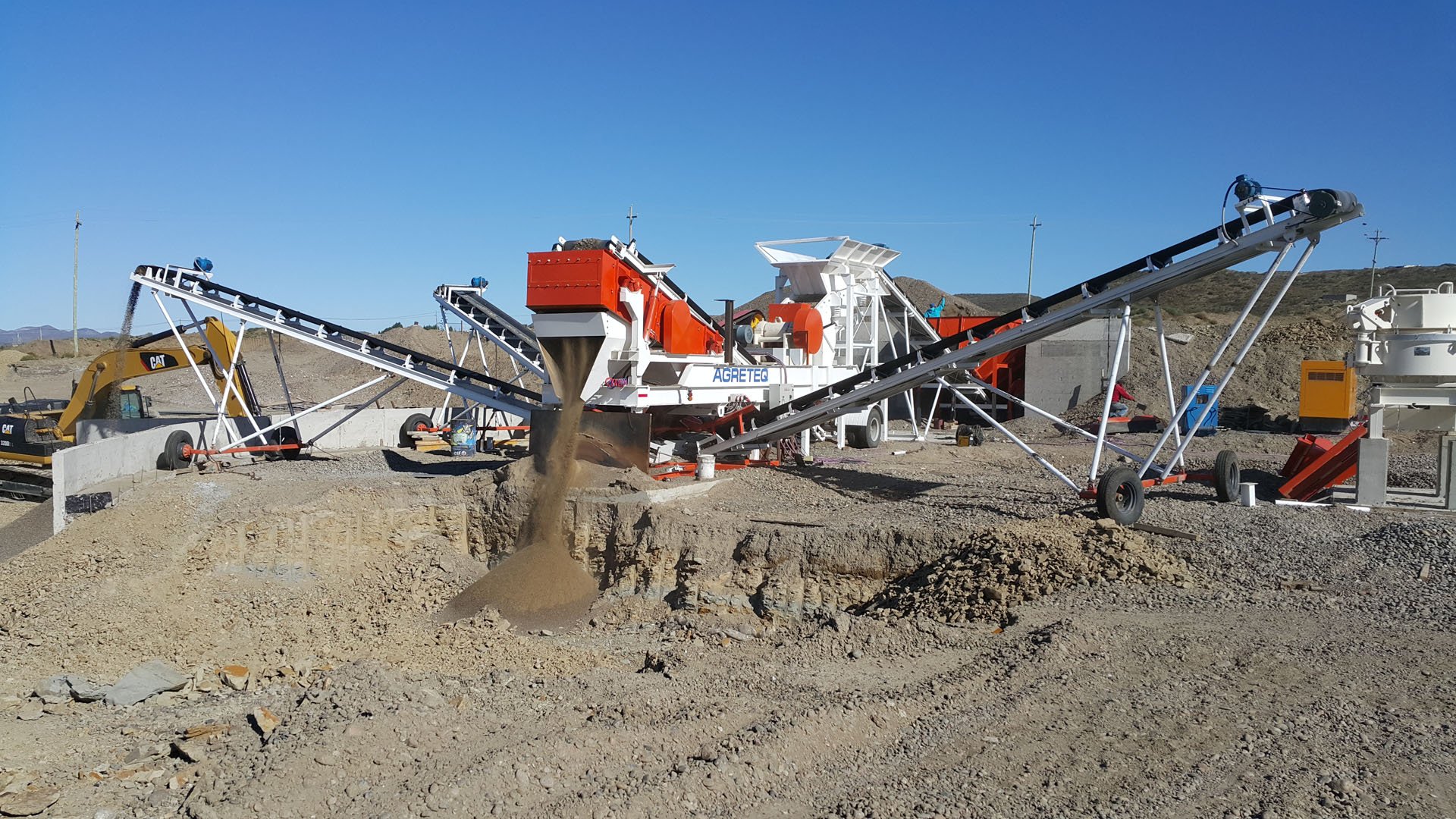

La Planta de Trituración Móvil PTC 60 es uno de los equipos de trituración más versátiles producidos en el país. Su óptimo desempeño en las más variadas aplicaciones (basalto, granito, yeso, cal, reciclado de hormigones, producción de arenas) hace de esta planta una excelente opción por su relación costo-beneficio.
Tolva de hasta 4 m³ de volumen (enrasado) construida en chapa antidesgaste.

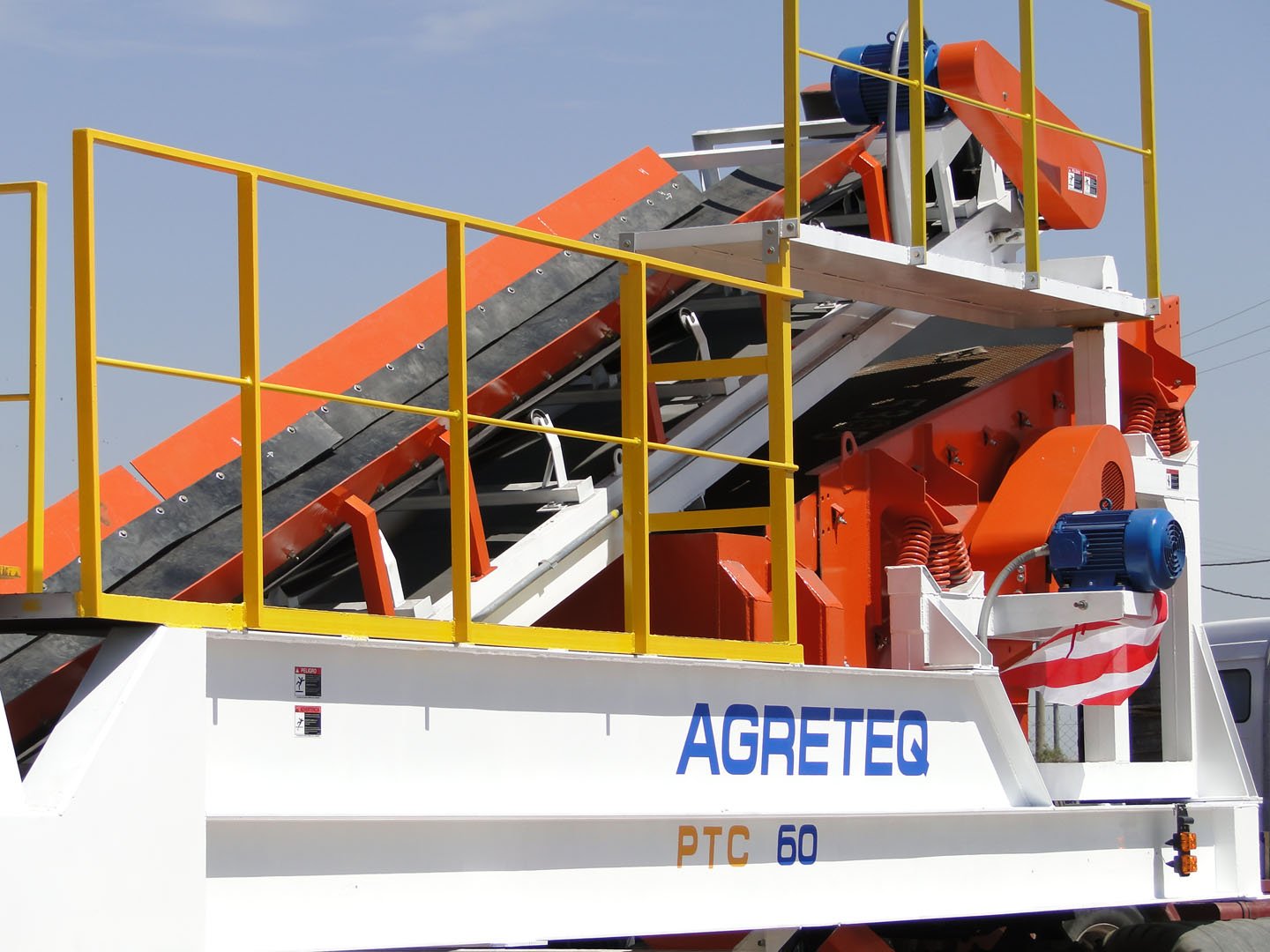

Zaranda de 2 o 3 pisos construidos con mallas metálicas de diversos pasos (6/19/38 mm) montadas con una ligera curvatura que optimiza el uso de los 6 m² de superficie de clasificación. Accionada por motor eléctrico de 12,5 CV. Montada sobre cuatro apoyos con triple resorte cada uno.

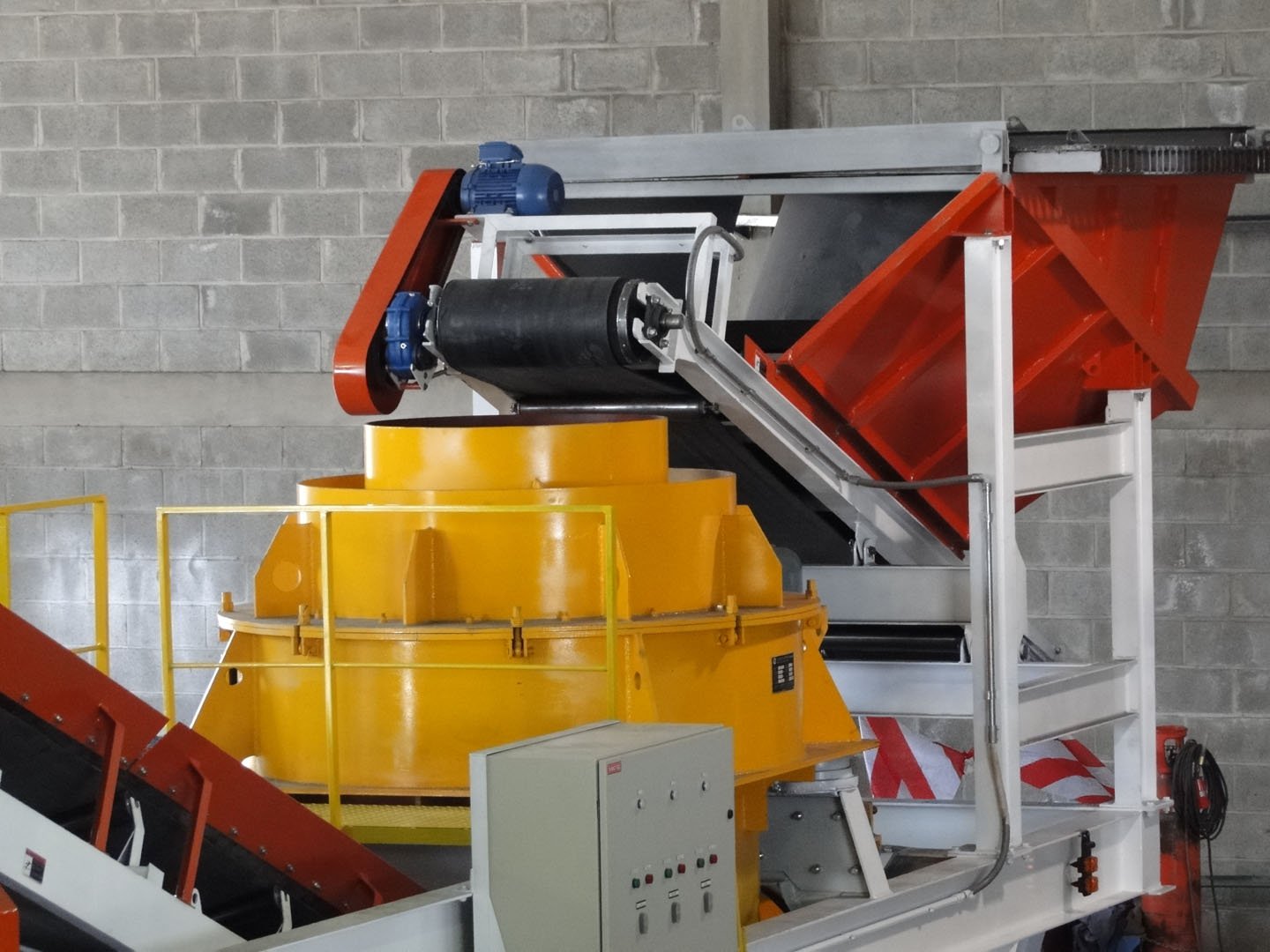

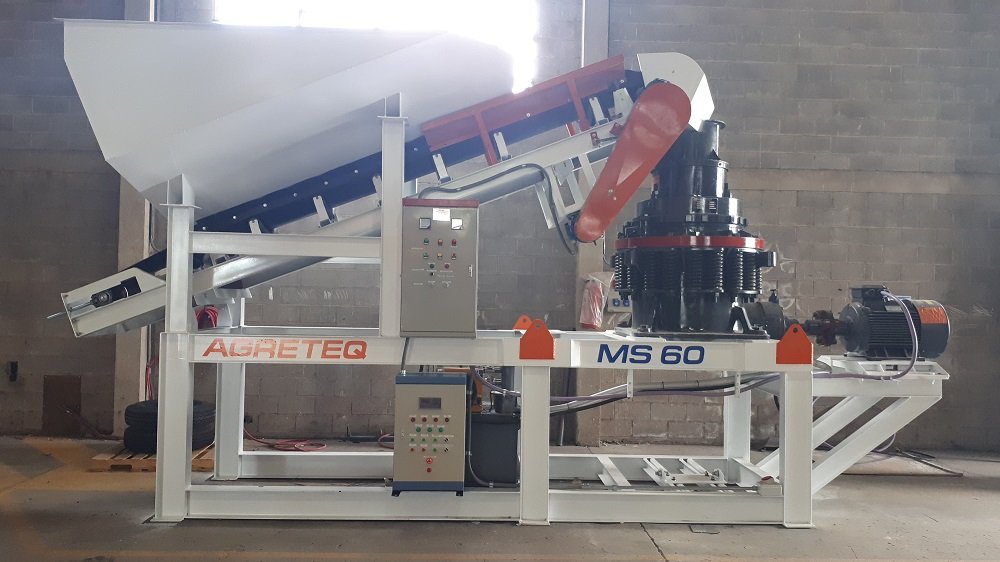

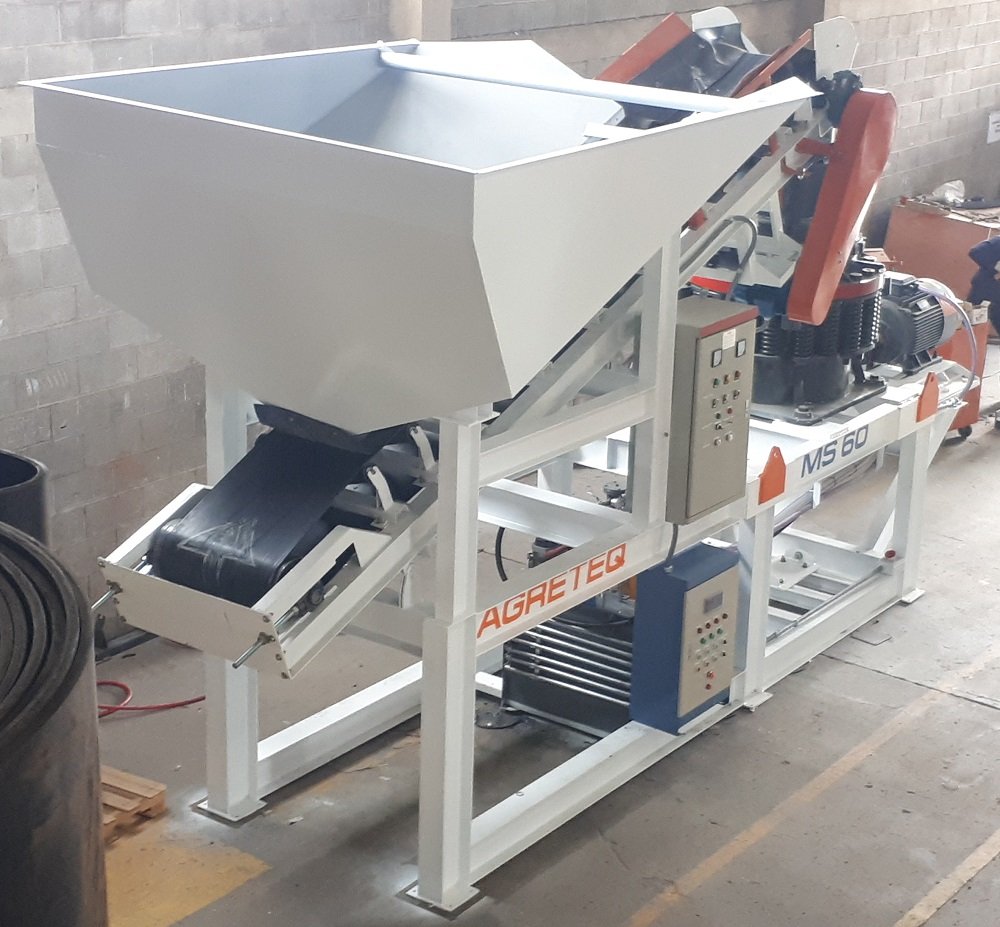

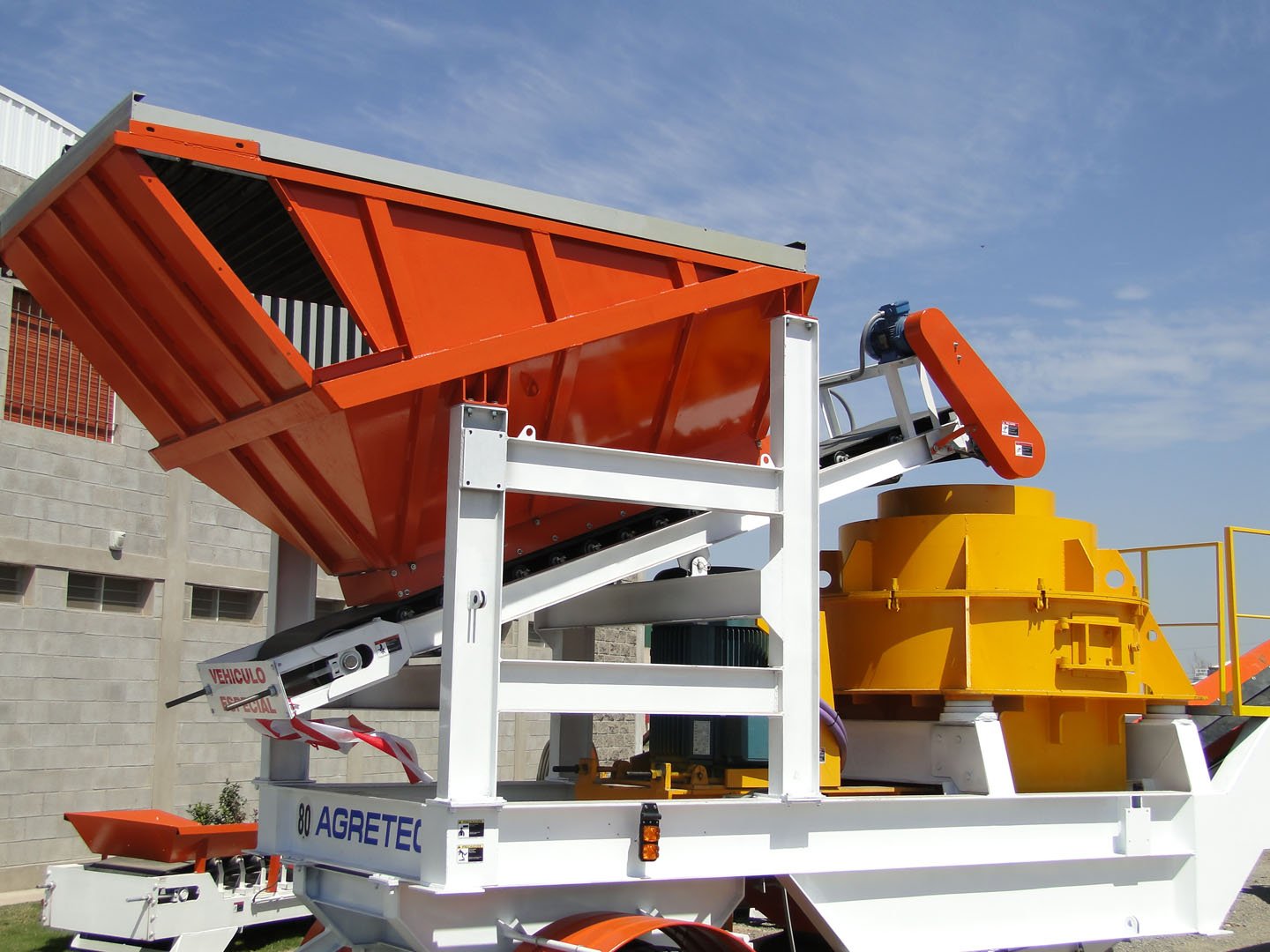

Módulo de Trituración Secundaria para Planta PTC 60 modelo MS 60, compuesto por tolva y cinta alimentadora de velocidad variable, triturador de cono de 600 mm de diámetro (hasta 50 mm de alimentación), tableros de comando y central hidráulica de lubricación.

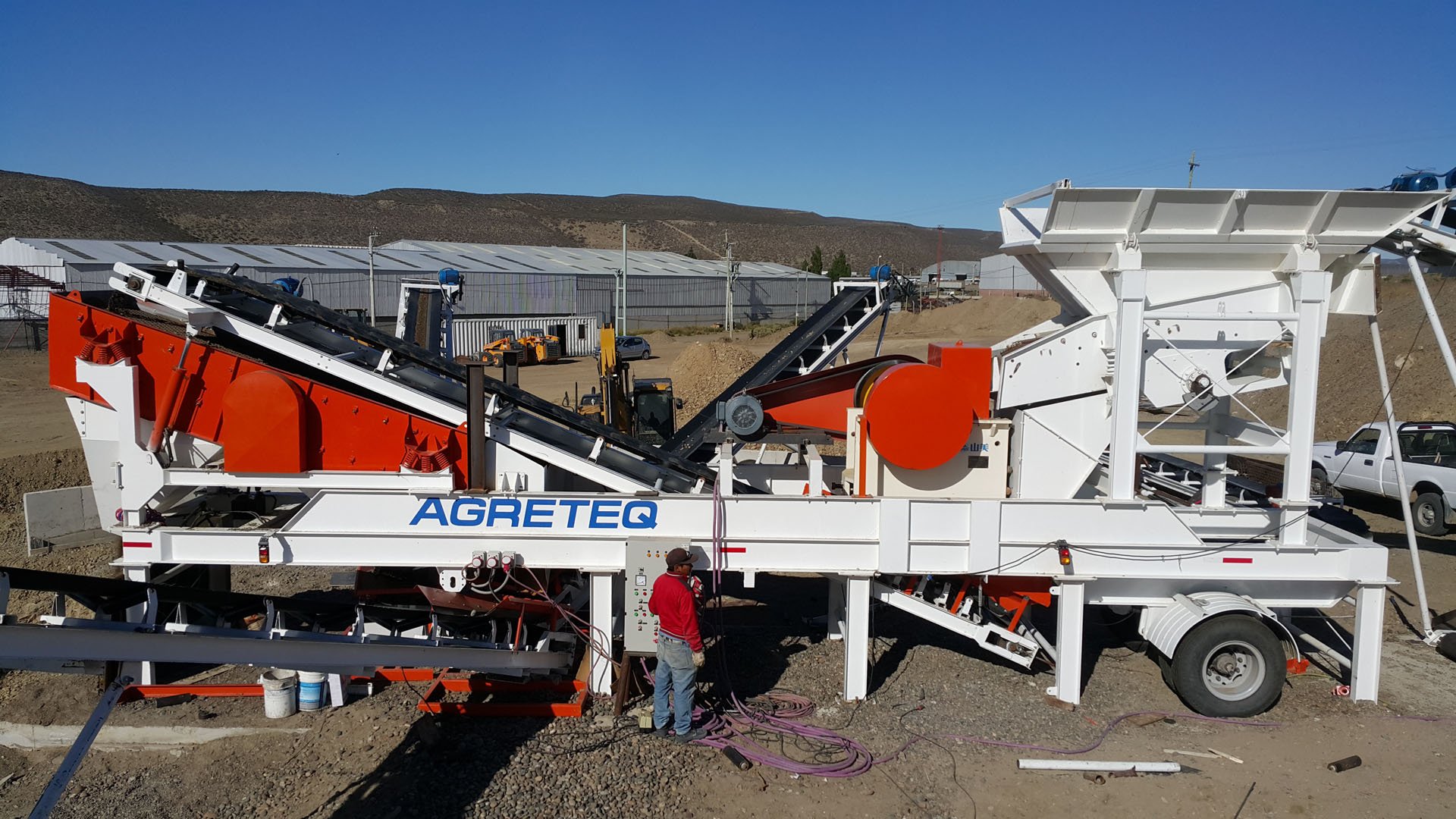

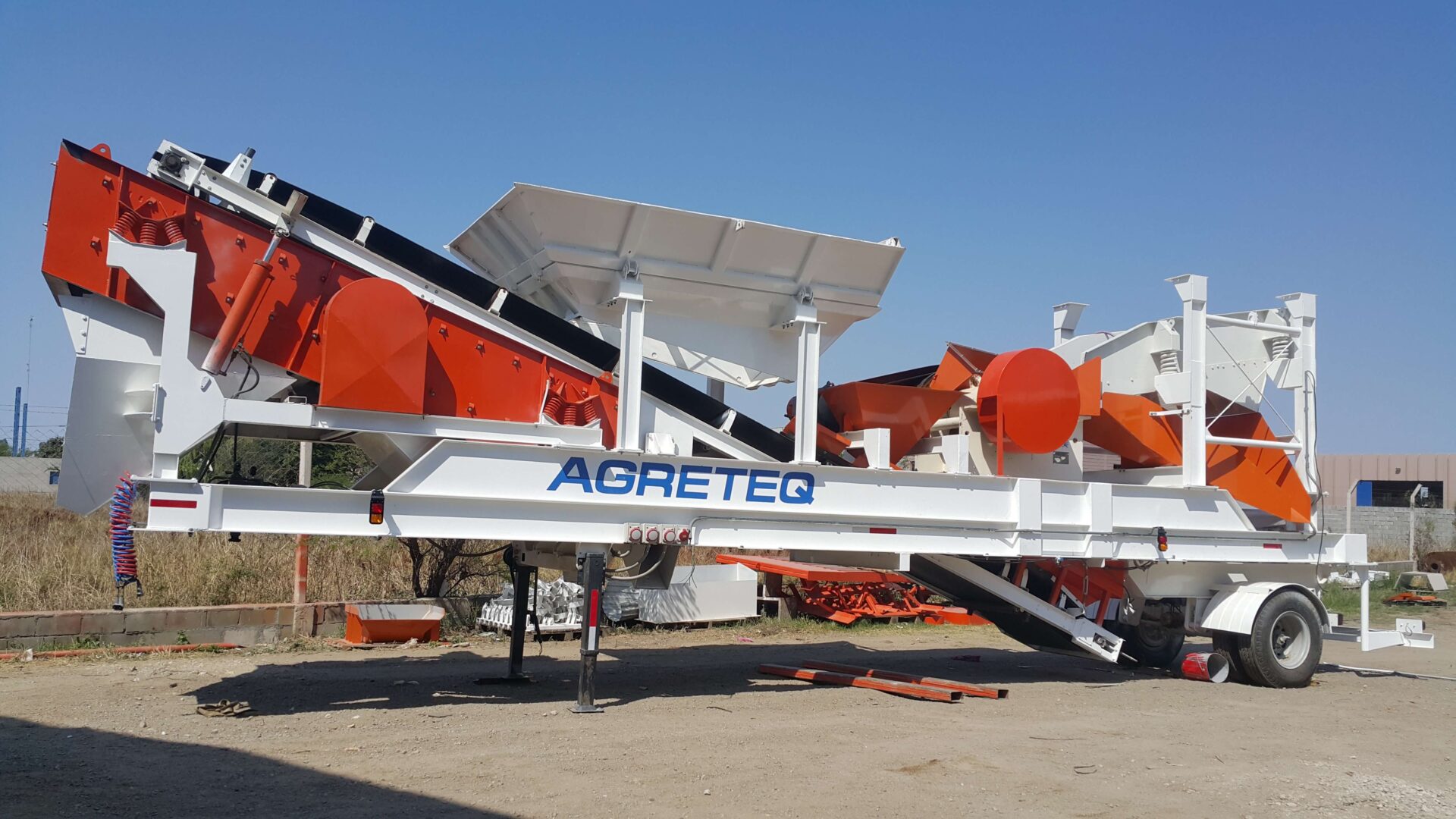

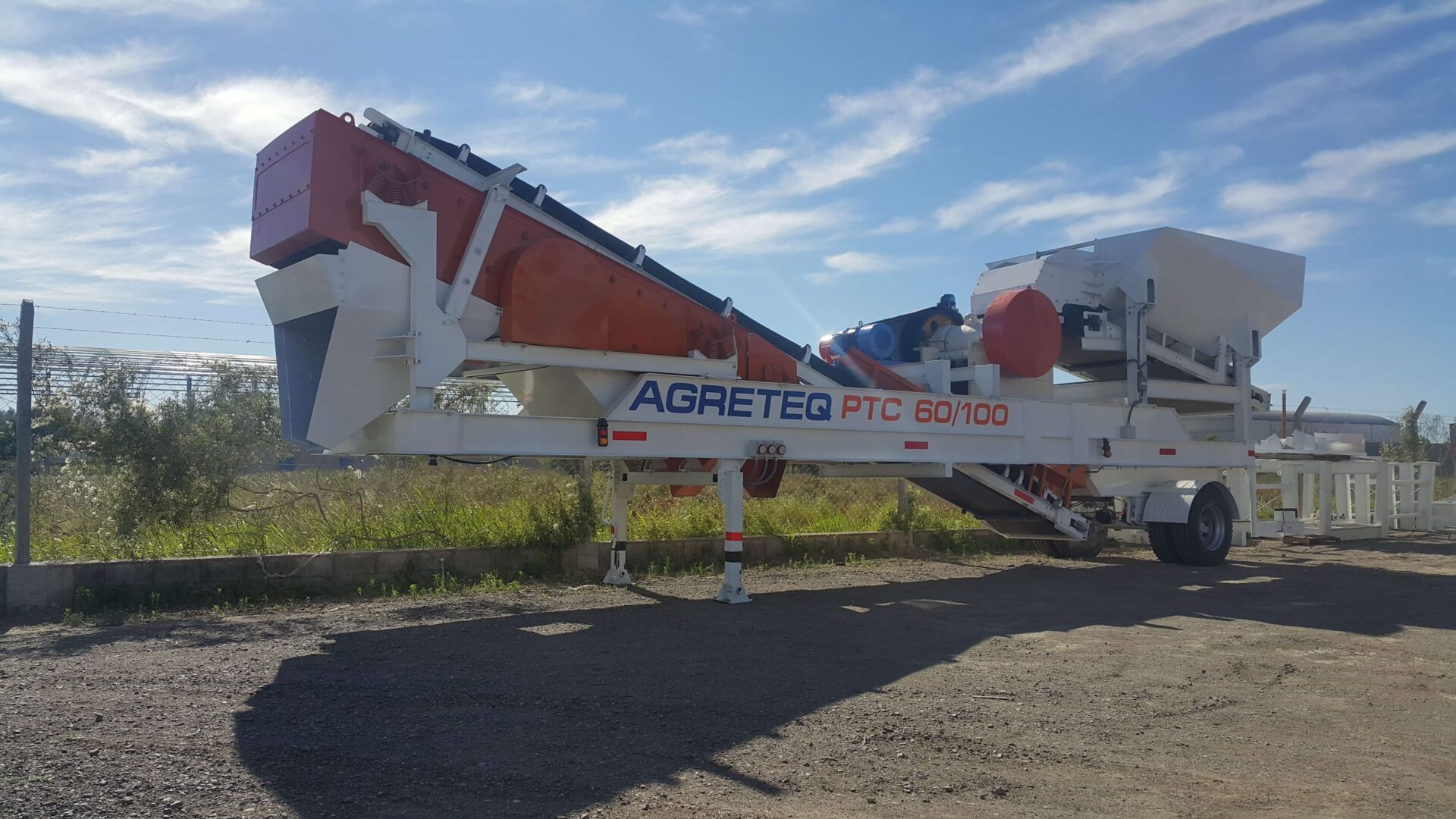

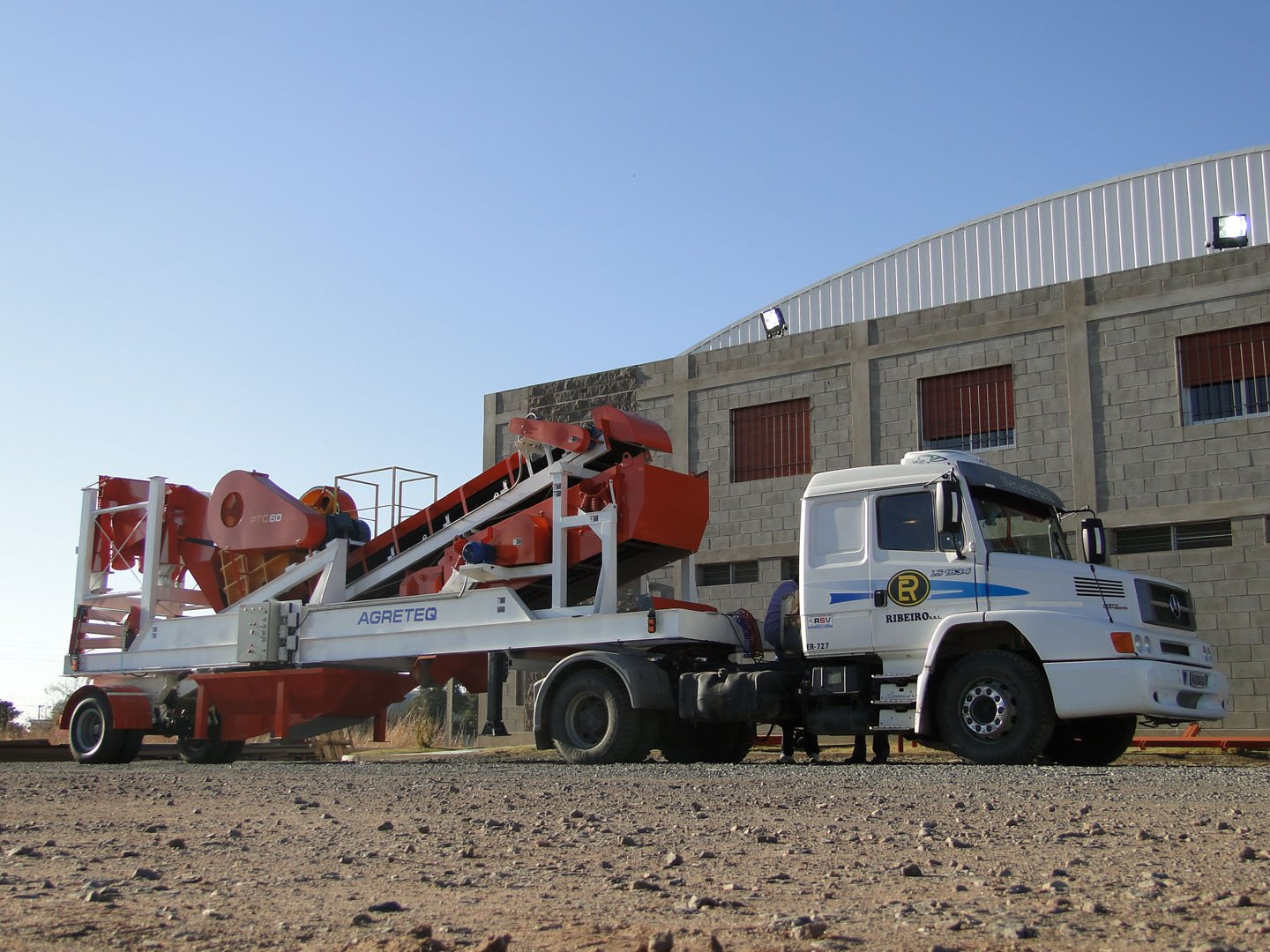

Chasis portante para transporte en carretón construido en perfiles de acero tipo W 200×26. Opcionalmente, puede equiparse un eje para transporte carretero, neumáticos duales y luces reglamentarias.
Dimensiones en Posición de Trabajo: 12,10 mts x 17,50 mts x 5,10 mts.
Producción Horaria: Hasta 60 Tn/h
Peso Bruto Total (aprox.): 18500 Kg
Modelo | PTC 60 |
TOLVA | |
Volumen Geométrico (enrasado) | 5 m3 (10 m3 opcional con postizo superior) |
Alimentador | Vibratorio modelo AVB 3080, con grilla de separación de finos en el extremo, accionado por motor de 7,5 CV. Opcional: Cinta Transportadora de Velocidad Variable y Compuerta regulable, accionada por motor eléctrico de 10 CV (24” x 4500 mm). |
Capacidad de Alimentación | Hasta 100 Tn/h (en función a la granulometría y la velocidad de avance) |
Grilla (1) | Chapa 1/2″ de espesor; paso 50 a 150 mm |
| TRITURADOR PRIMARIO |

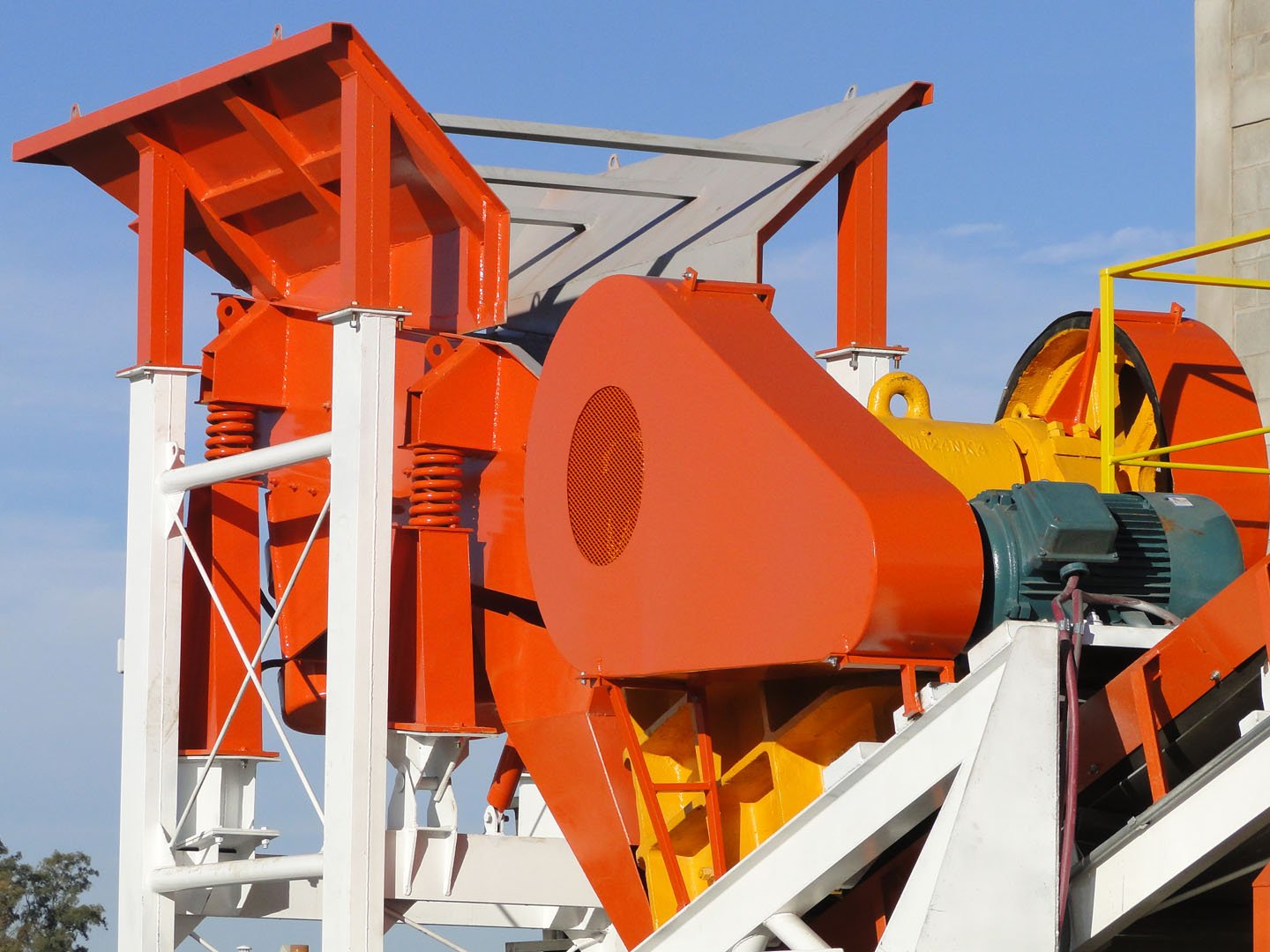

Modelo | PE 400x600 |
Capacidad / Potencia | Hasta 80 Tn/h; 50 CV (PE 400x600) |
ZARANDA | |
Modelo | ZC 1540 |
Dimensiones | 4000 x 1500 x 1100 mm |
Potencia | Motor de 12,5 CV a 1400 RPM con transmisión mediante 3 correas tipo B al excéntrico del eje |
Capacidad | Hasta 150 Tn/h (en función a la granulometría y la frecuencia de oscilación) |
Regador (2) | No Corresponde |
CINTA | |

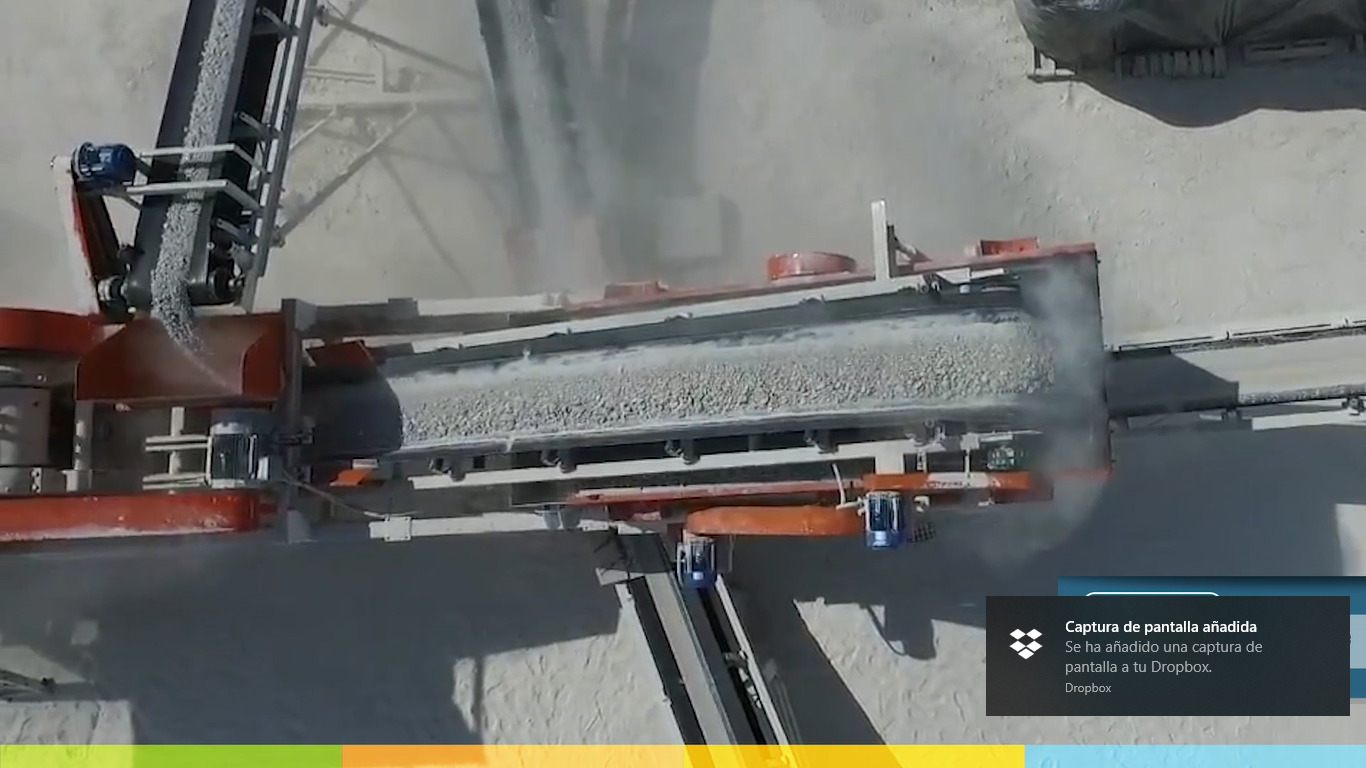

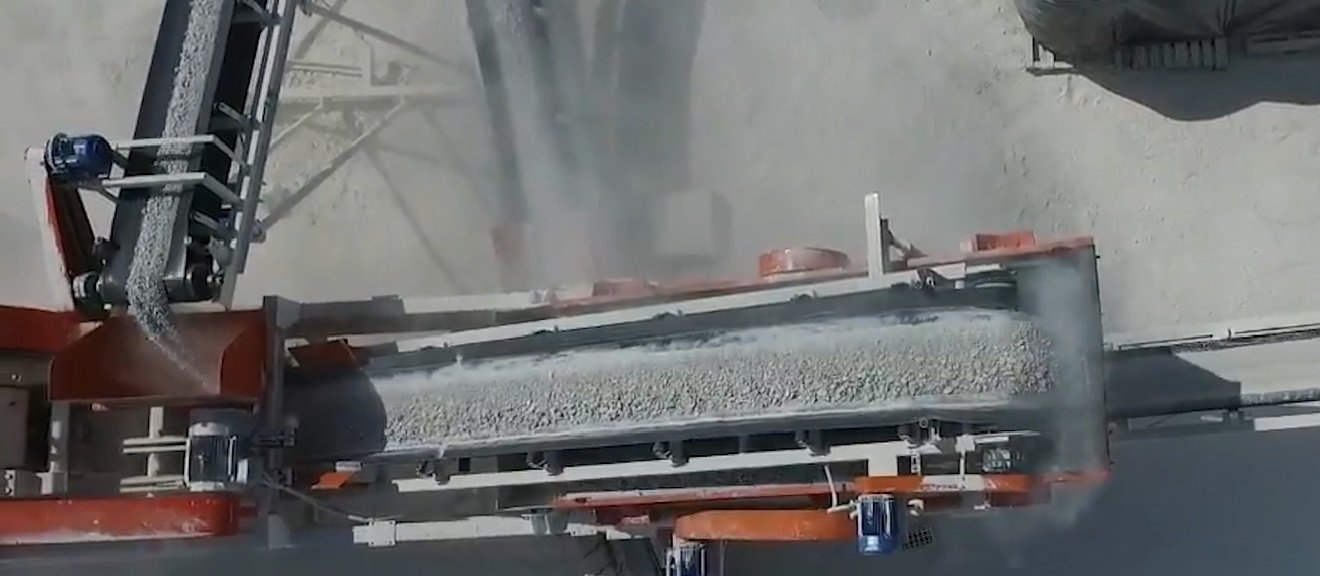

Ancho | 36″ lisa, montada sobre dúos conductores |
Largo | 9000 mm entre centro de cabezales |
Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 10 CV de potencia |
Velocidad | Hasta 1,8 m/seg (según configuración) |
Capacidad de Alimentación | Hasta 300 Tn/h (en función a la granulometría y la velocidad de la cinta) |

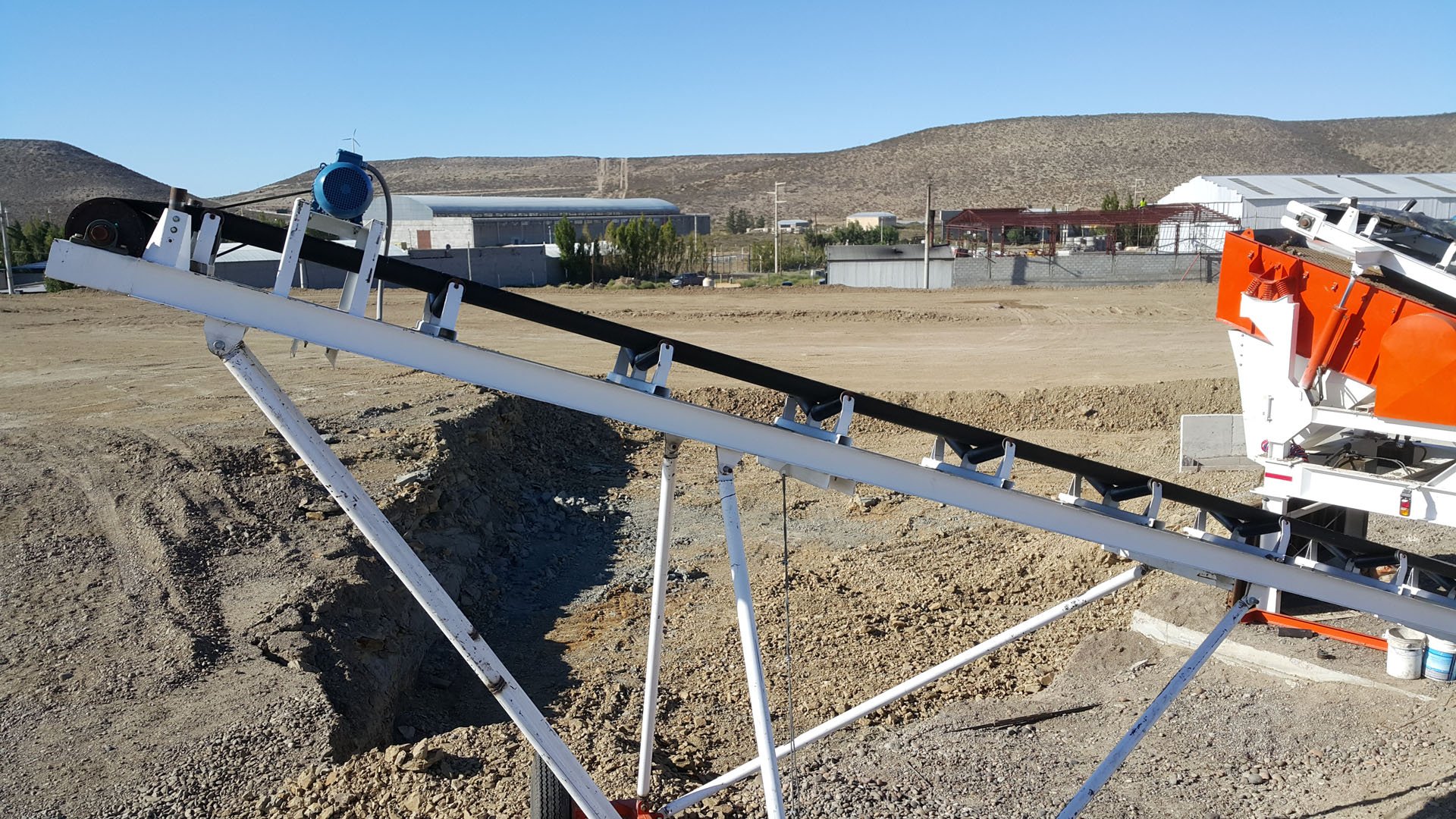

Cintas de Evacuación (3) | Recomendadas: CTR 2412 / CTR 2418 |
CHASIS SOPORTE | |
Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes en chapa conformada |

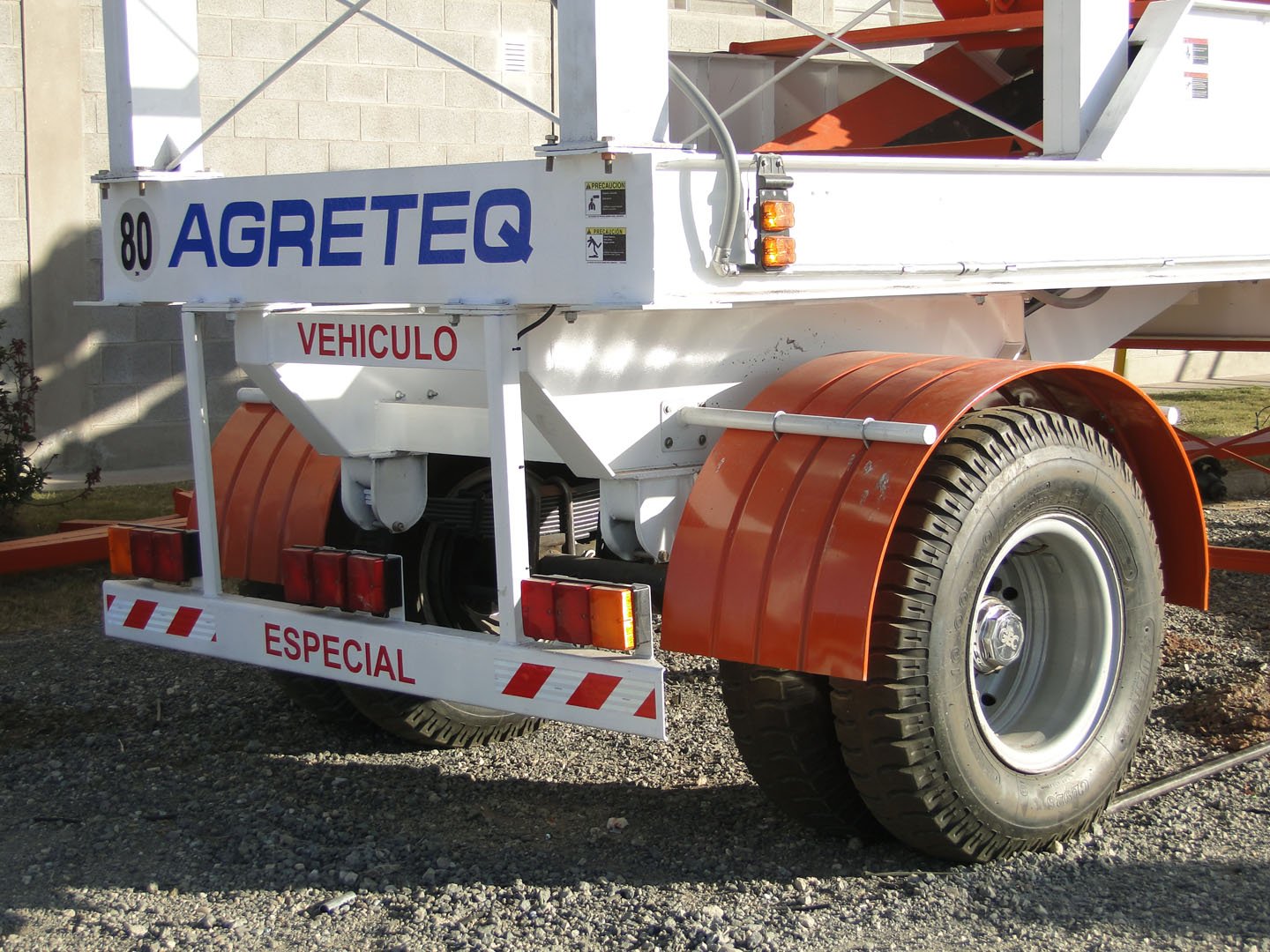

Sistema de Transporte | Eje tubular de 5″ con pulmones de freno de 8” doble efecto, con masas para llanta disco de 20″ de 10 agujeros, elásticos para 20 Tn |
Rodado | Llantas 20″, cubiertas 10.00″ x 20″ sin cámara de alto desempeño |
Luces y señalización | Reglamentarias para tránsito conforme normativas de Mercosur |
DIMENSIONES Y PESOS | |
Dimensiones | 14500 x 2600 x 3850 mm |
Superficie de Trabajo | 75 m² (15000 x 5000 mm) aprox. |
Altura de carga de Tolva | 3800 mm (4500 mm con postizo) |
Alturas de Descarga de Cintas | Hasta 3850 mm |
Volumen de Material Clasificado | hasta 3500 m3 con uso de cintas CTR |
Potencia Instalada (CV) | 85 CV |
(1)Ítems opcionales (2)Ítems opcionales (3)Ítems opcionales |
