Los Módulos de Trituración son complementos esenciales para las plantas móviles de la serie PTC. Se pueden suministrar con equipos de trituración secundarios (Ms 120) o terciarios (MT 120). Alto desempeño y excelente relación costo por m3 de material procesado, especialmente en operaciones donde se requieran bajos costos de movilización.

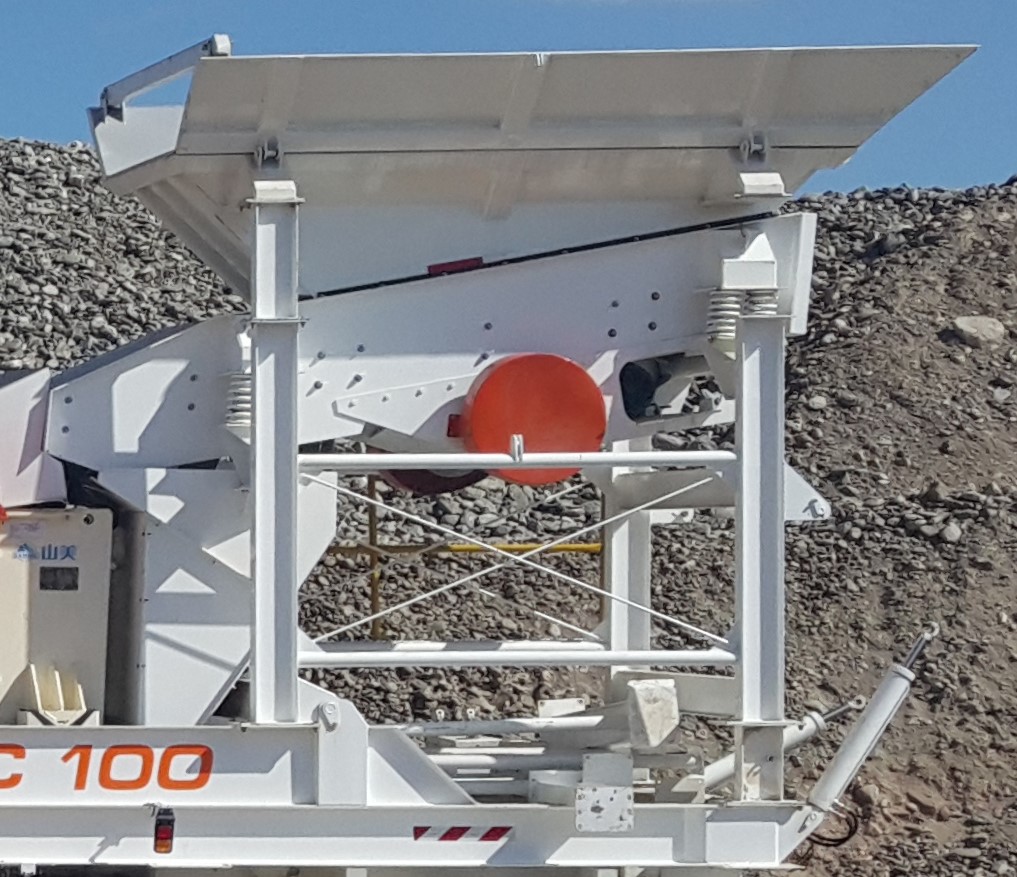

Alimentador AVB 4096 de hasta 100 Tn/h de capacidad, accionado por motores eléctricos de 15 CV a eje excéntrico.
Tolva de 5 m³ de volumen (enrasado) desmontable, construida en chapa de acero antidesgaste. Se suministra opcionalmente con parrilla de sobretamaño de seguridad.

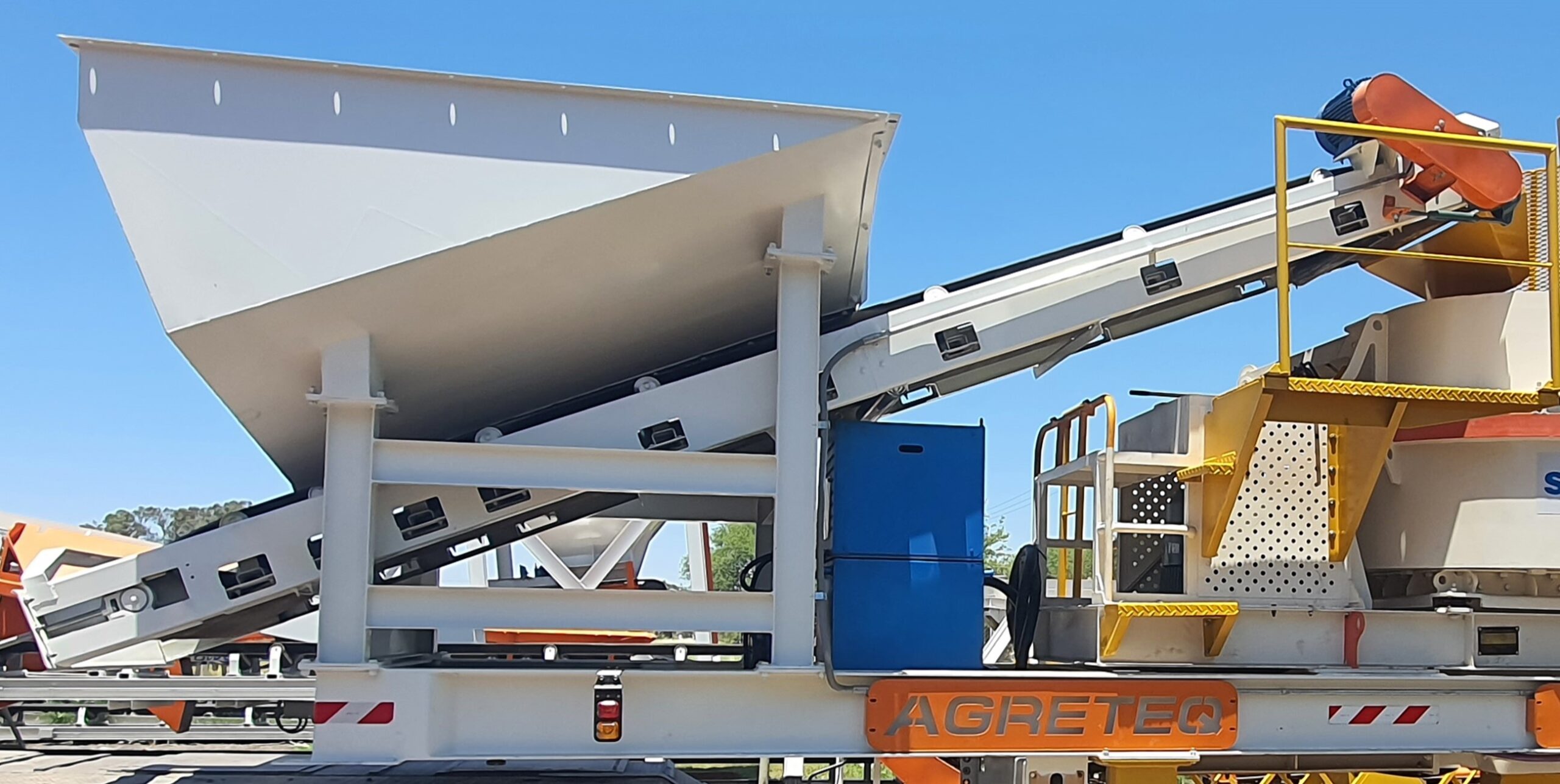

Tolva de Acopio de hasta 5 m3 enrasado con extracción inferior por cinta comandada por variador de frecuencia y velocidad variable.
Cinta Transportadora de 900 mm de ancho y 6,00 mts de largo, accionada por reductor 1=15 acoplado mediante correas tipo B a motor eléctrico de 10 CV

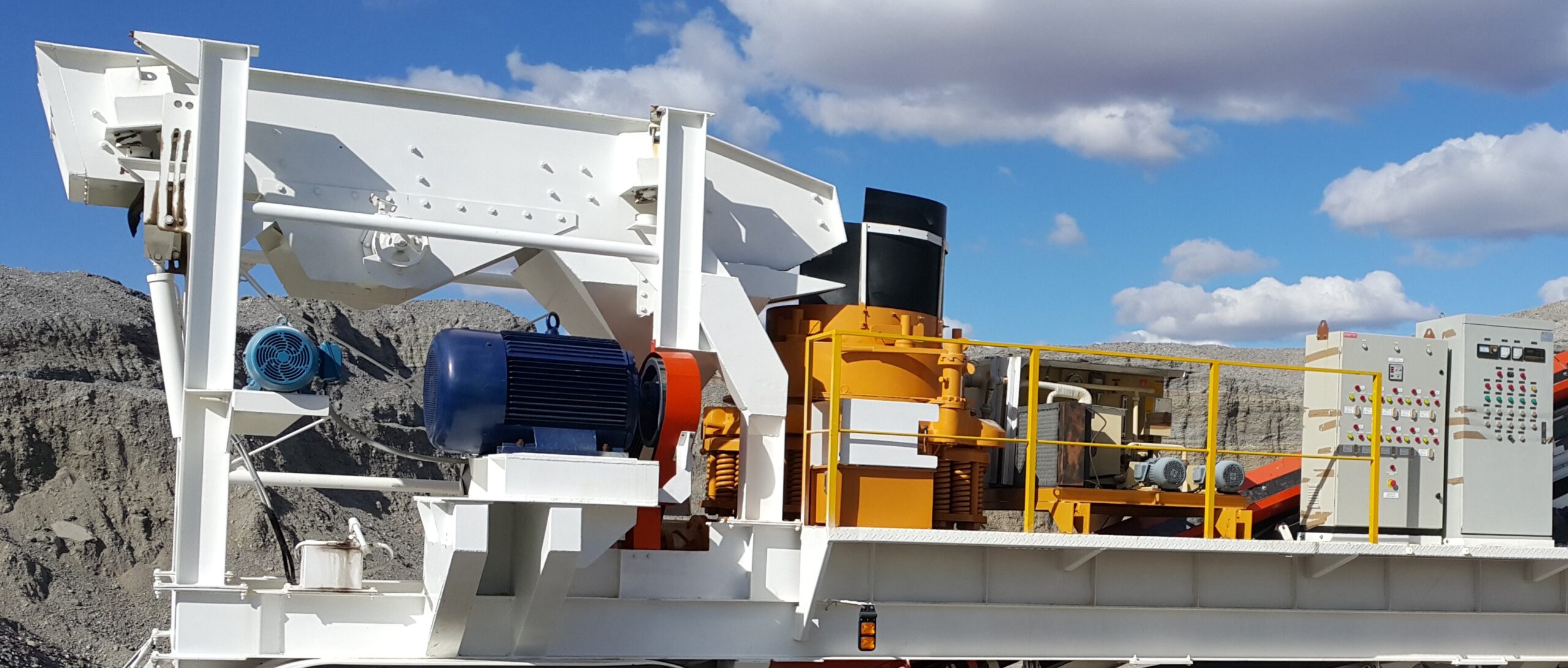

Módulo de Trituración Secundario para plantas PTC, modelo MS 120, compuesto por Alimentador vibratorio accionado por motores eléctricos de 15 CV, triturador de cono SMH 120 / PYB 900 (hasta 150 mm de alimentación) y tableros de comando.

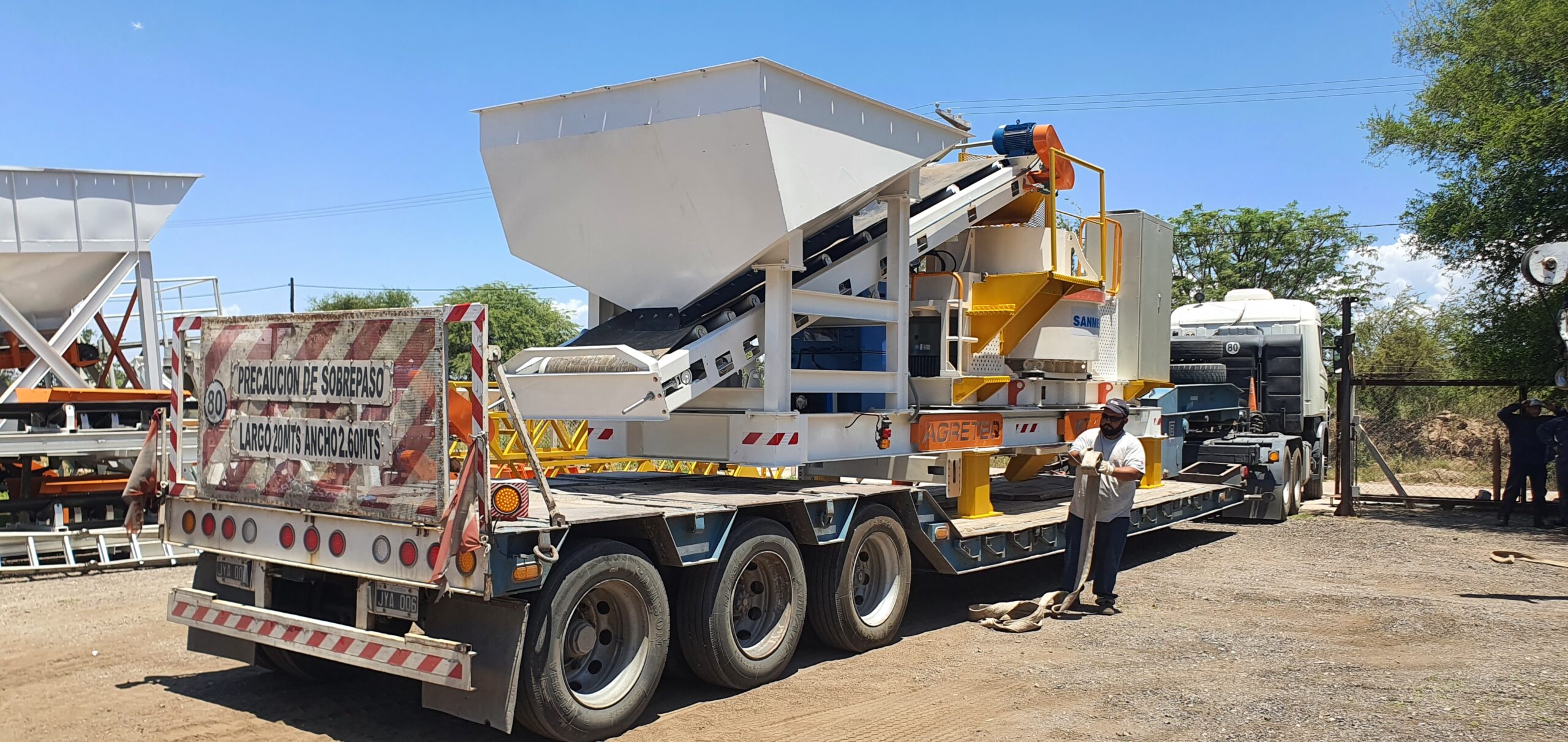

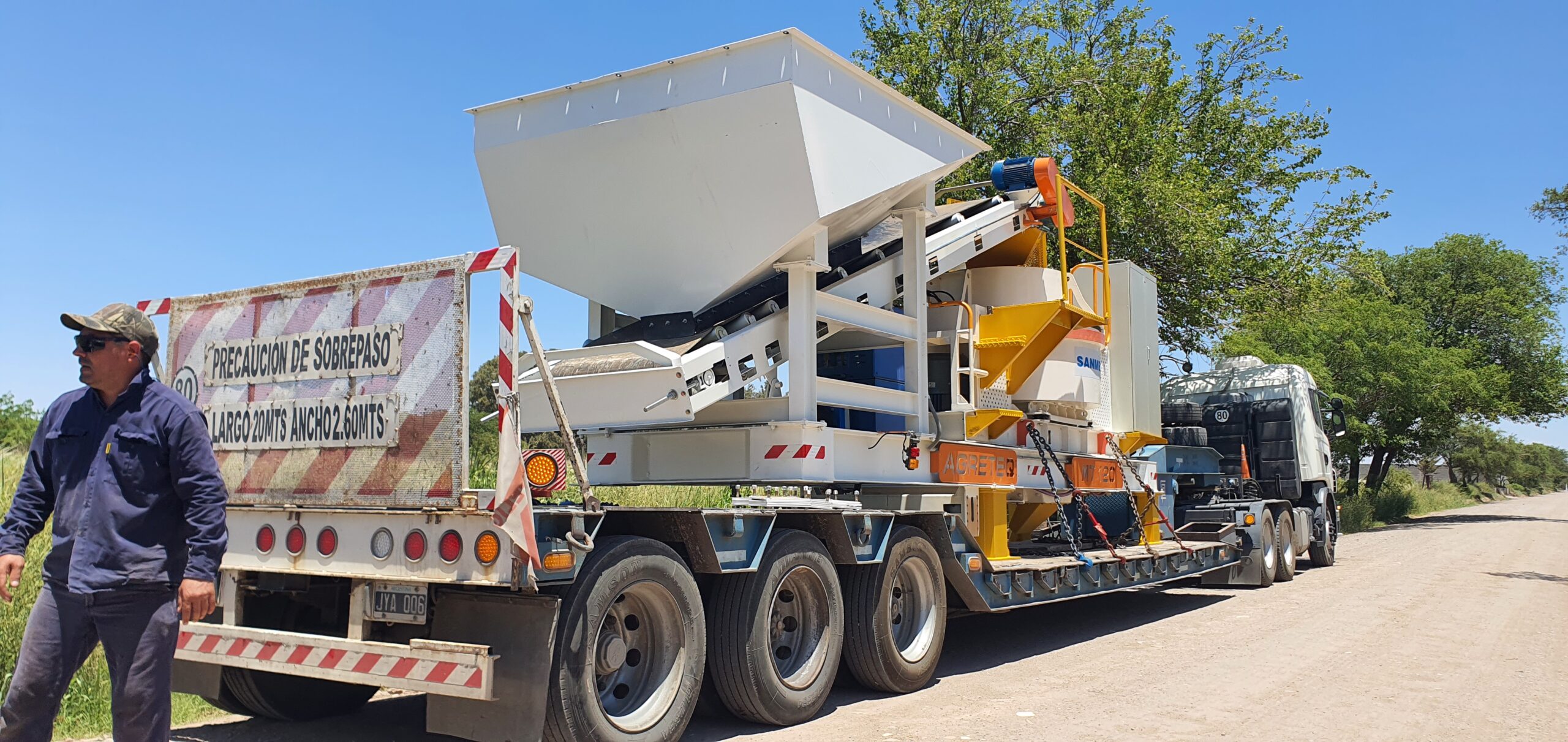

Chasis portante para transporte en como semirremolque construido en perfiles de acero tipo W 300×43. Opcionalmente, puede equiparse un eje para transporte carretero, neumáticos duales y luces reglamentarias.

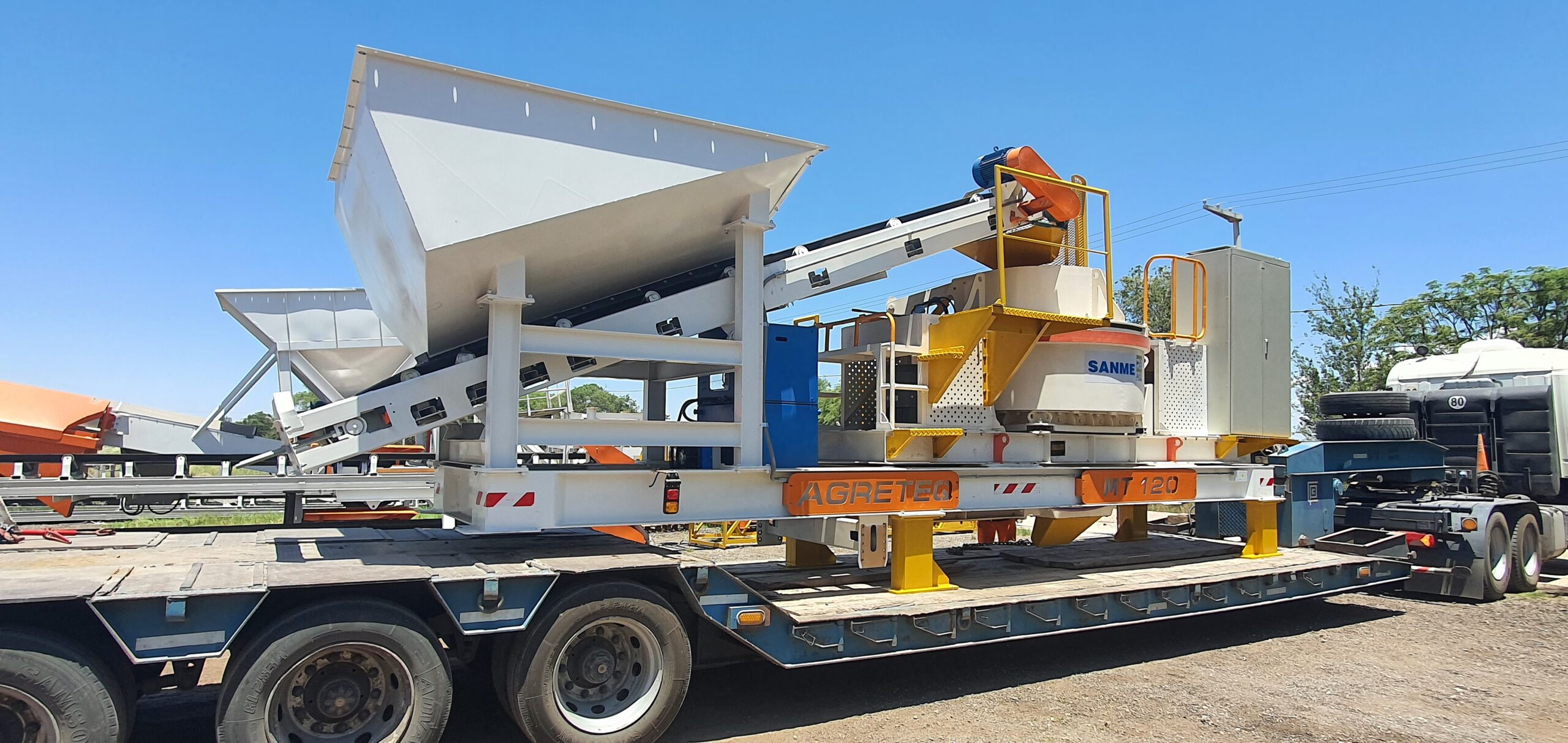

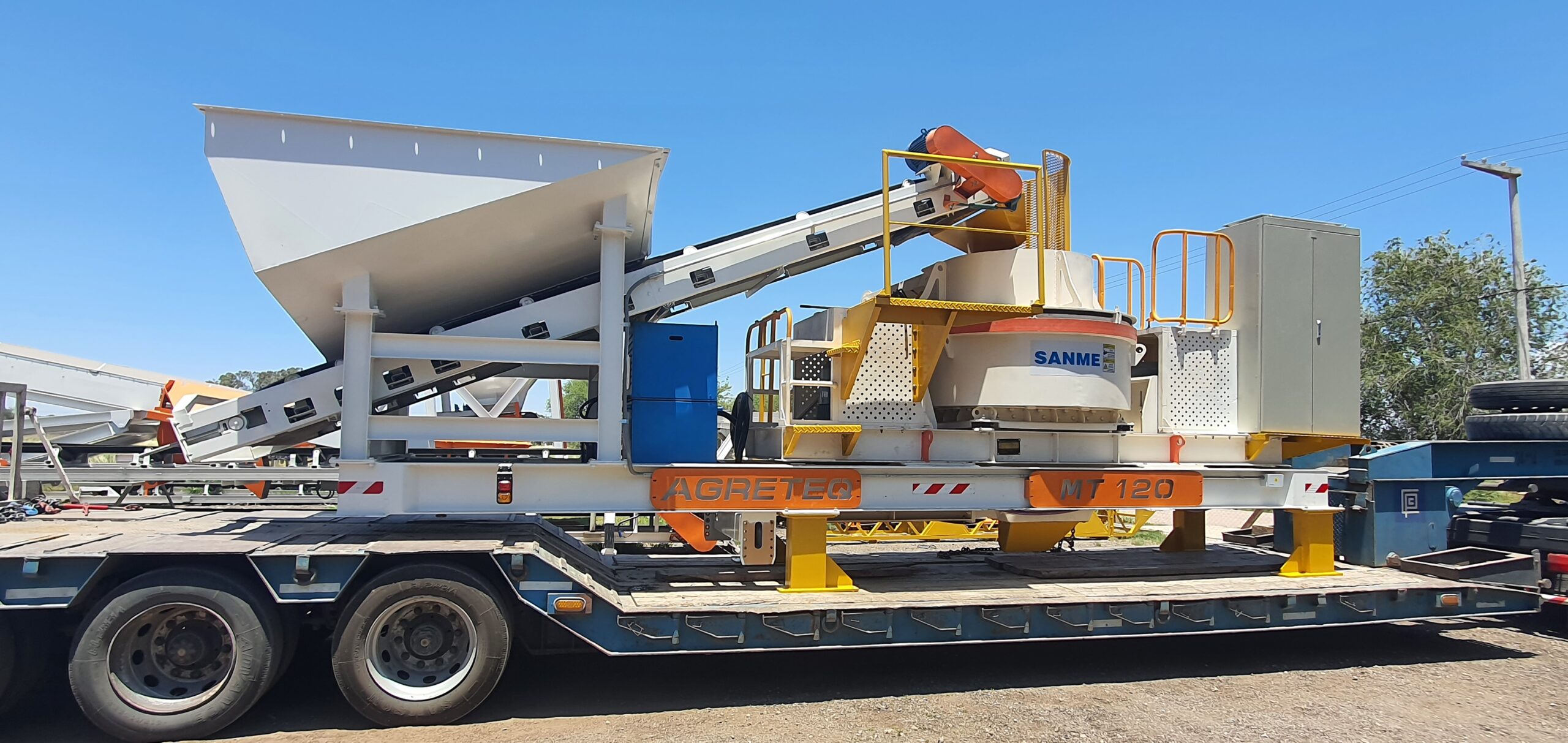

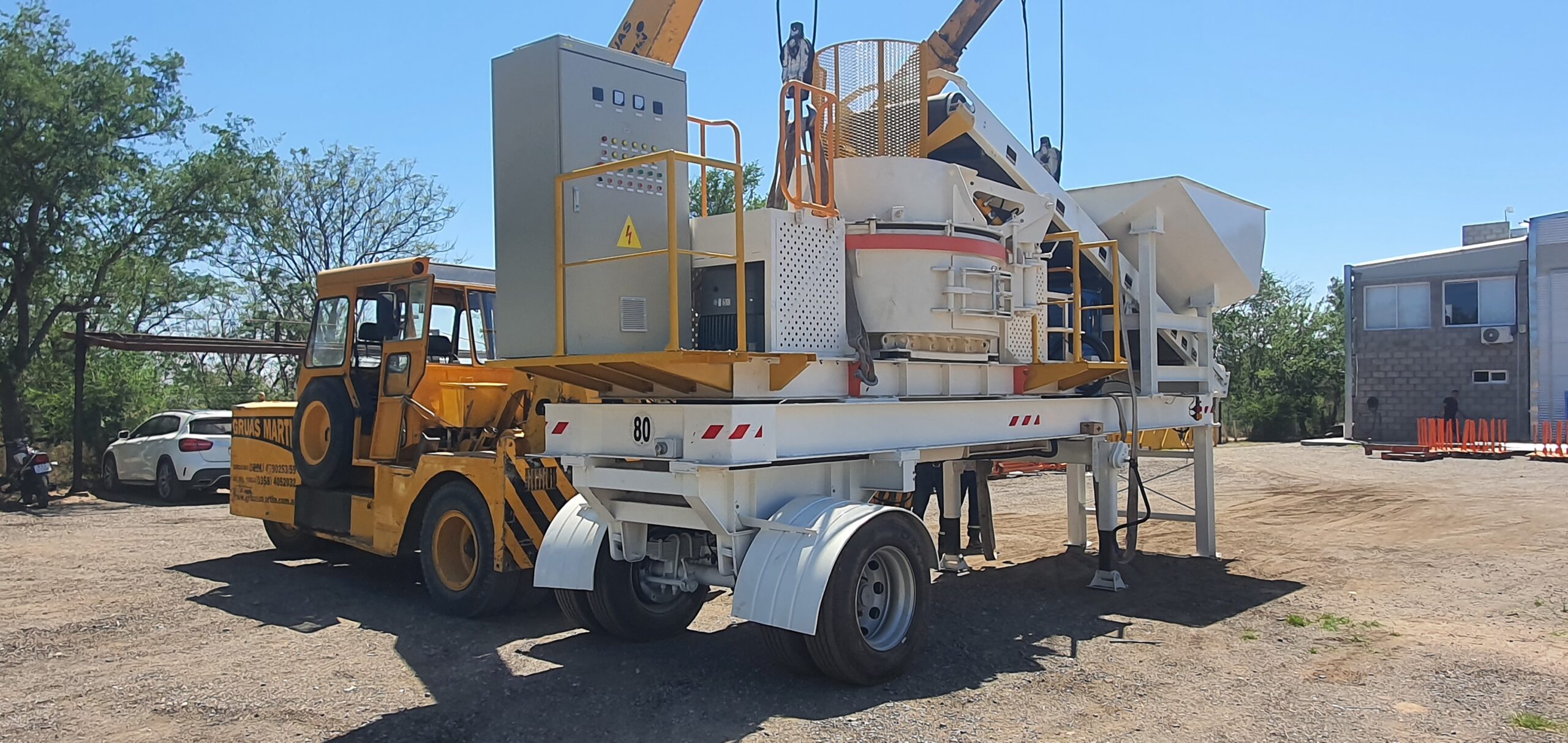

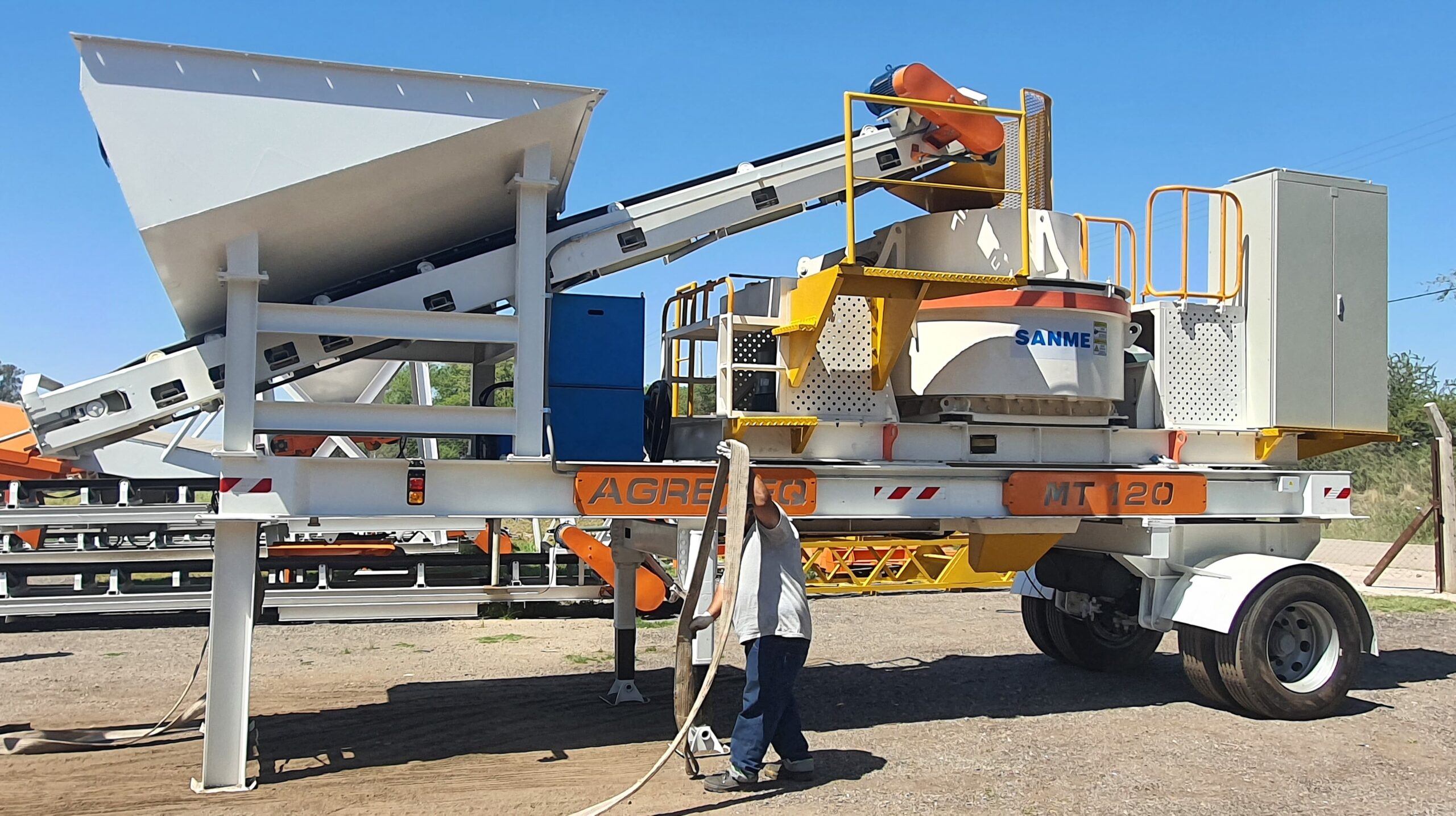

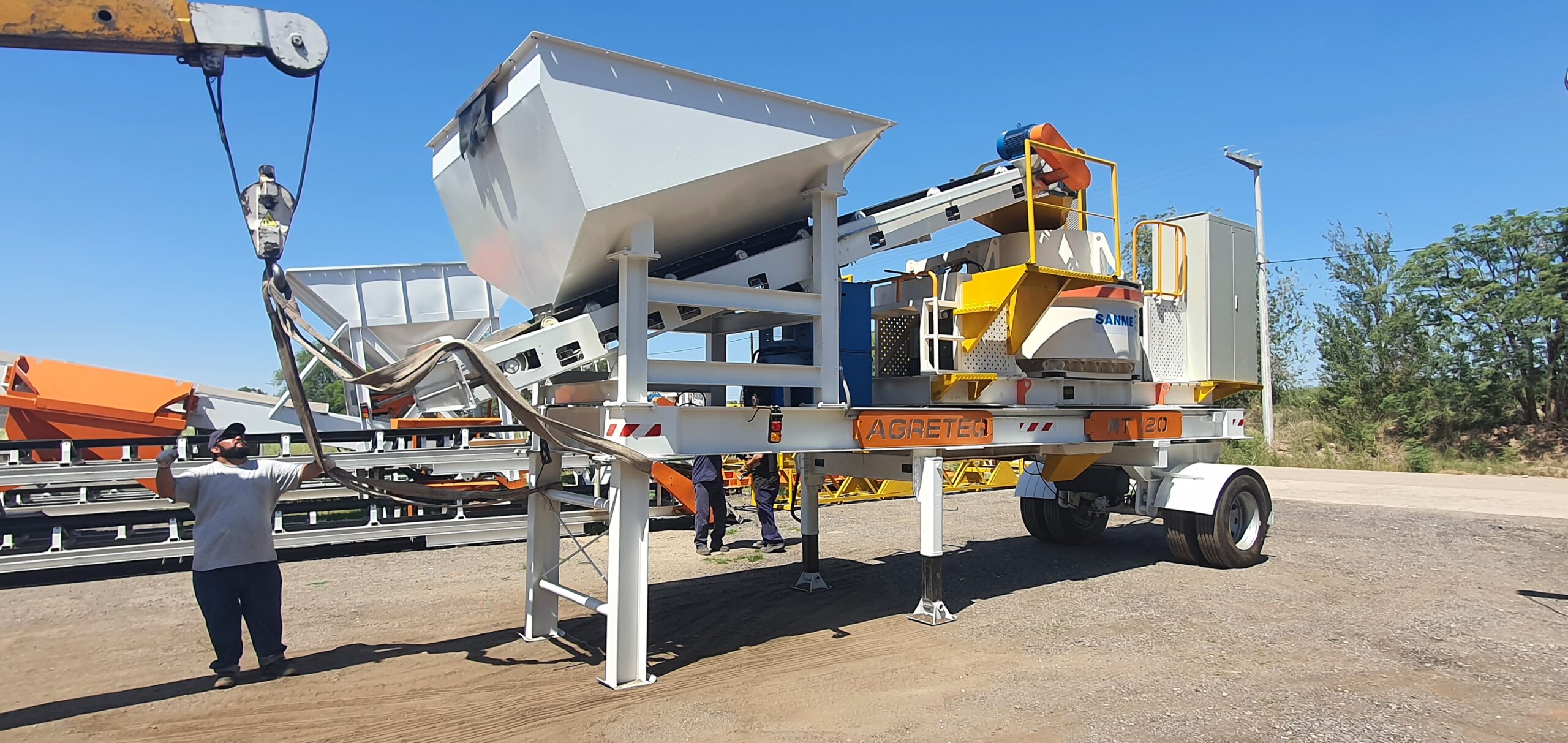

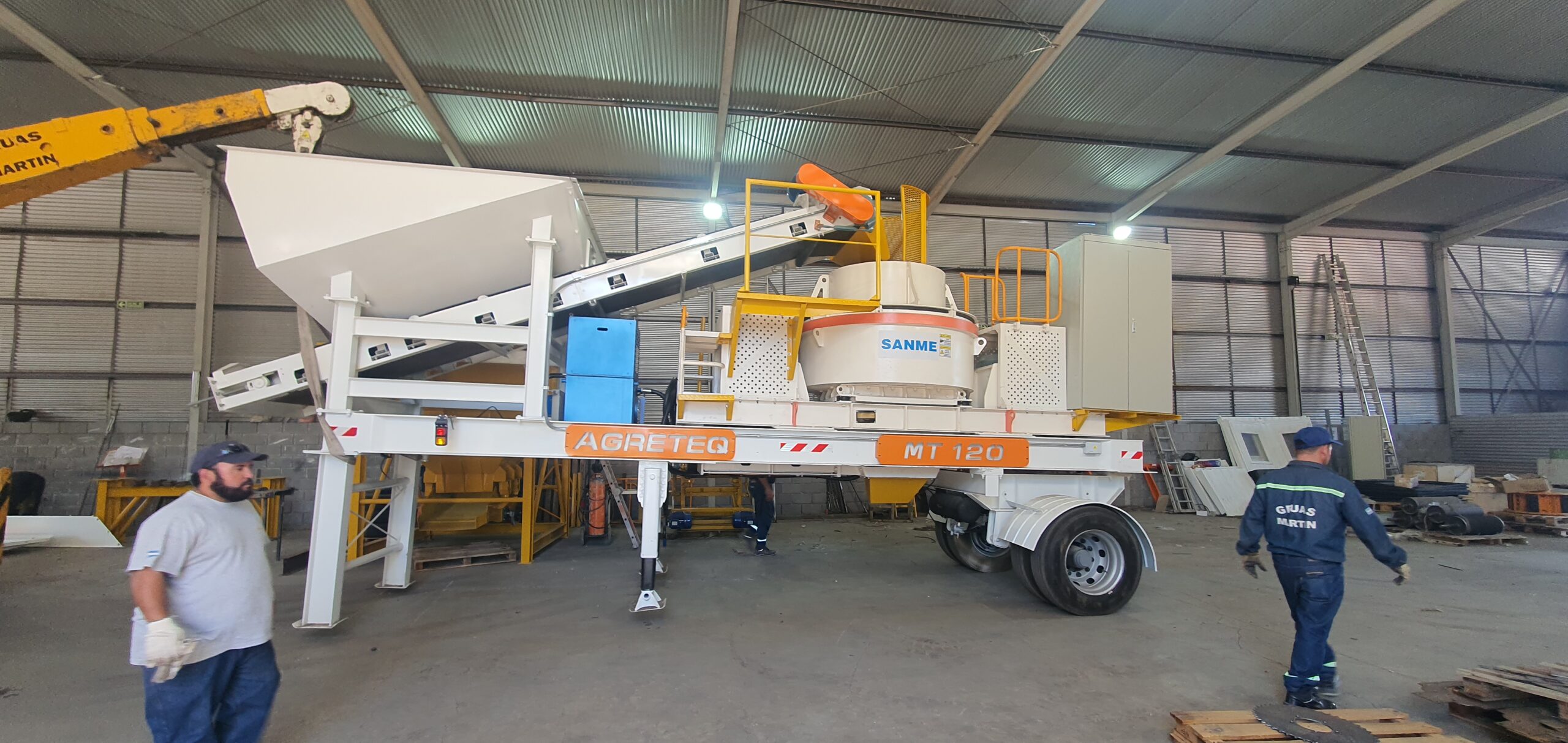

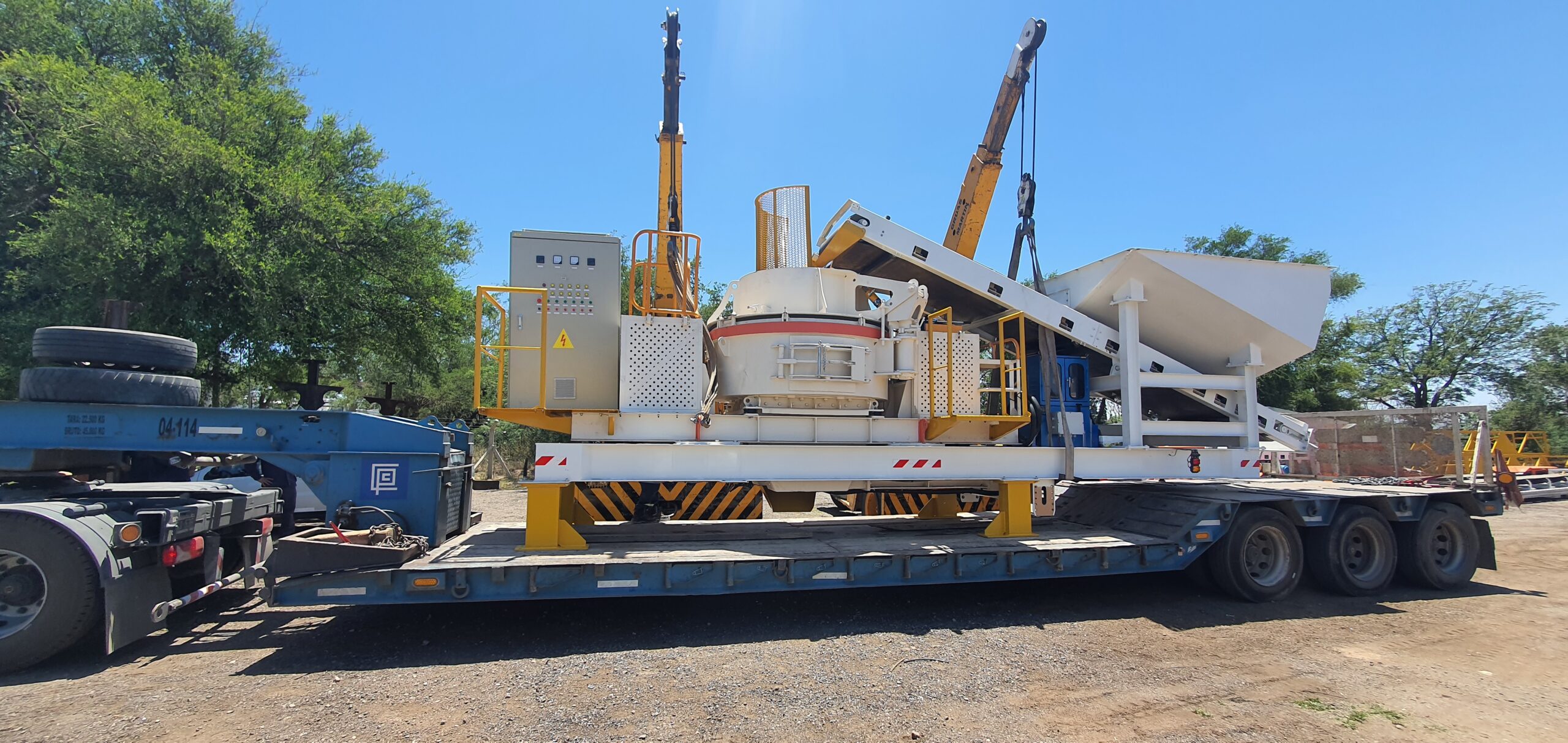

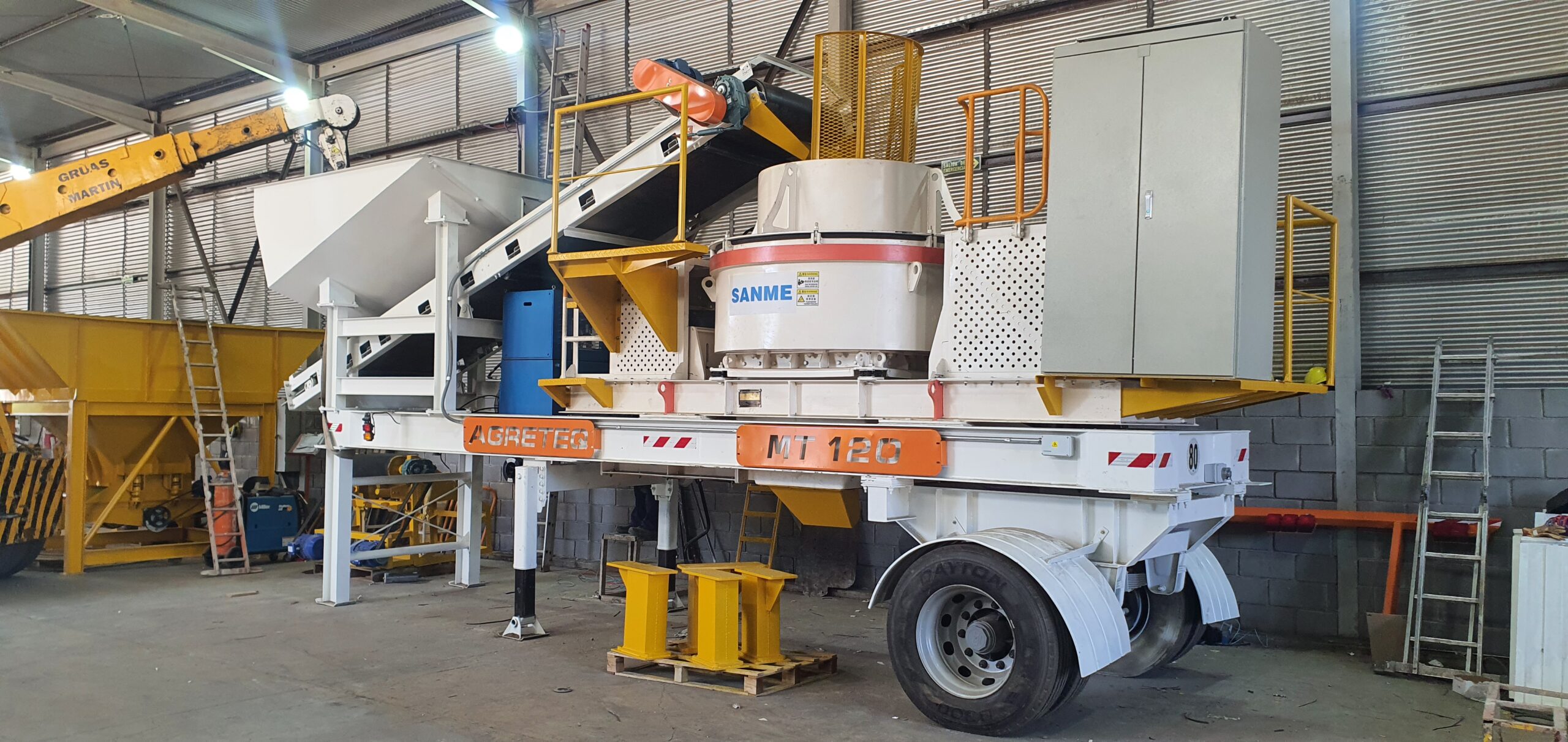

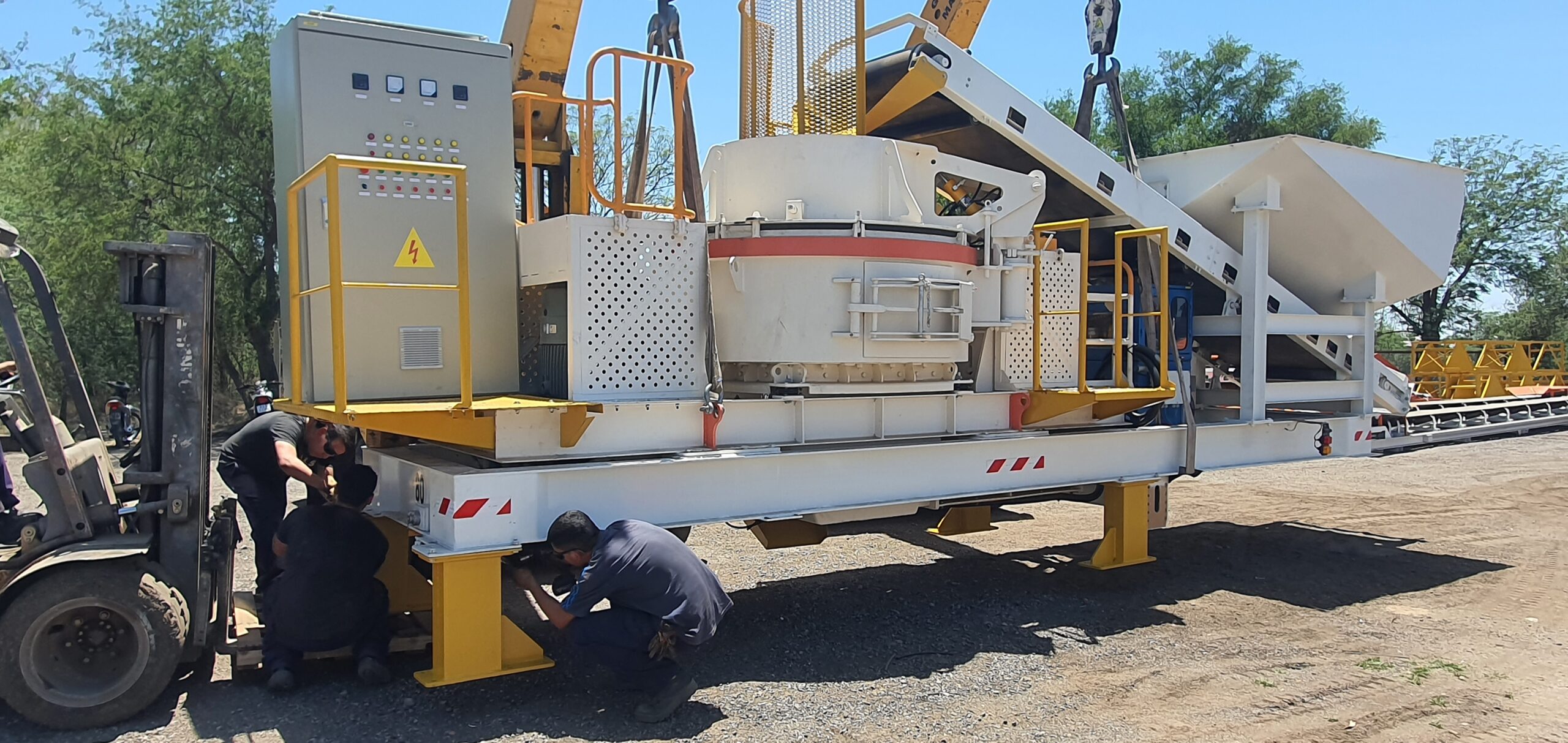

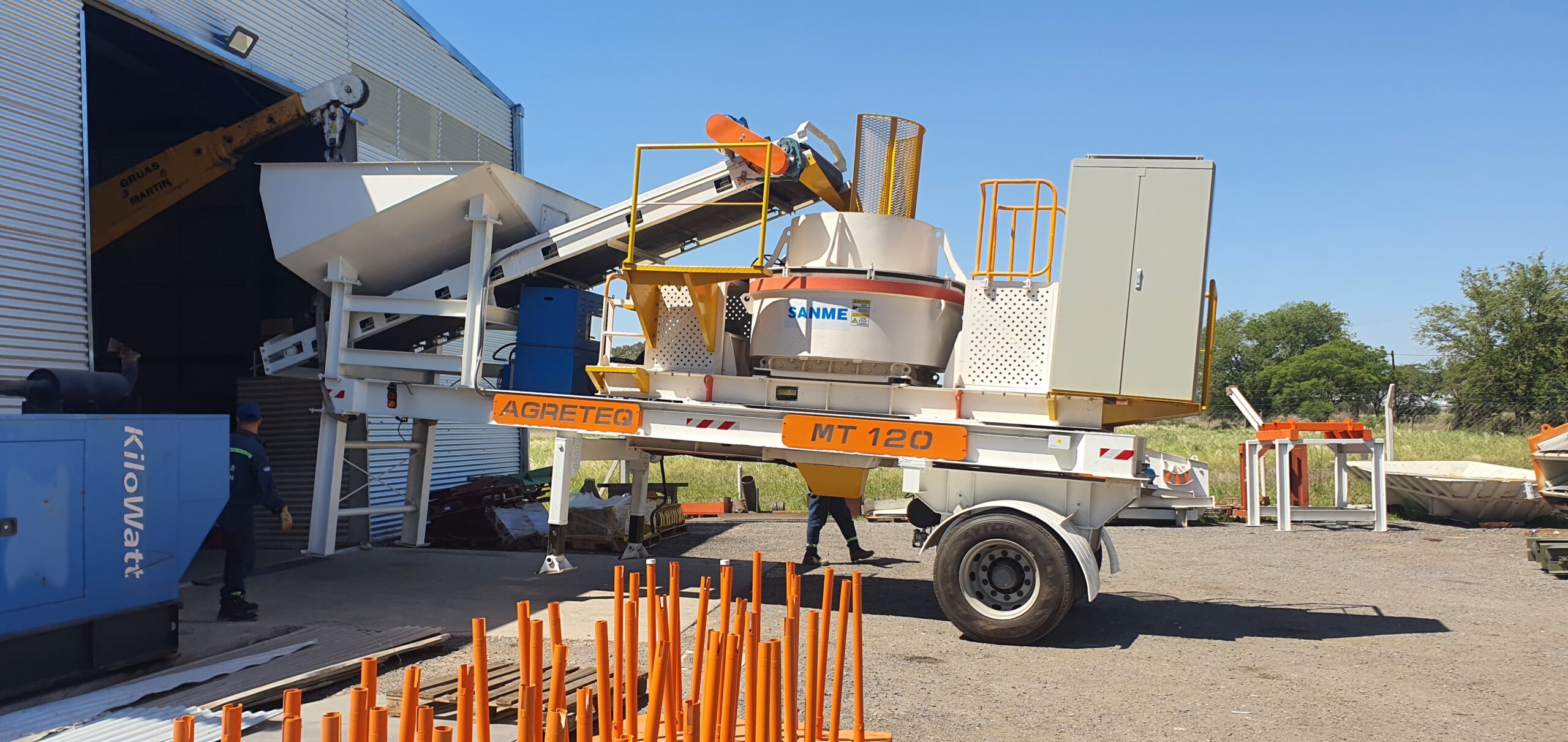

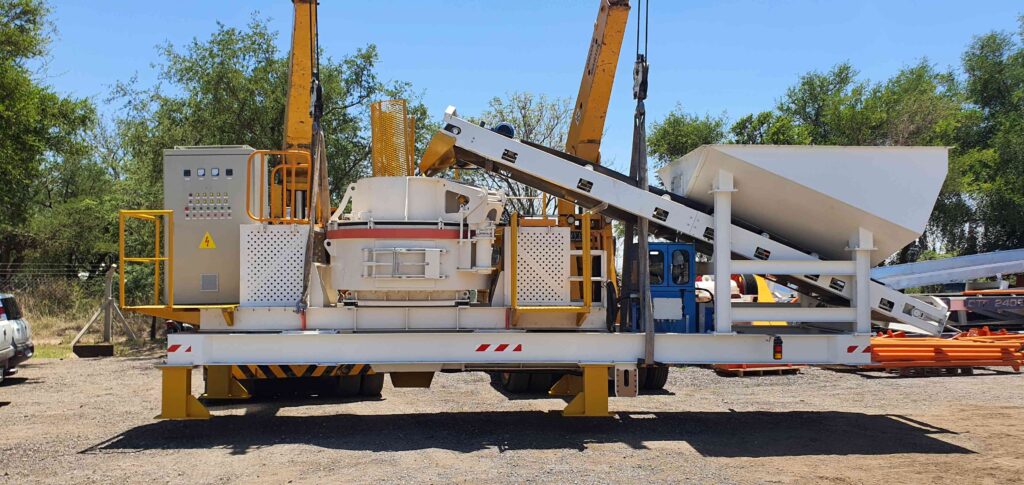

Módulo de Trituración Terciario para plantas PTC, modelo MT 120, compuesto por tolva y cinta alimentadora de 900 mm de velocidad variable, Impactor de Eje Vertical VC730 (hasta 50 mm de alimentación), tableros de comando y central hidráulica de lubricación.
Chasis portante para transporte en como semirremolque construido en perfiles de acero tipo W 300×43. Opcionalmente, puede equiparse un eje para transporte carretero, neumáticos duales y luces reglamentarias.
Dimensiones en Posición de Trabajo: 7,10 mts x 2,50 mts x 3,90 mts.
Producción Horaria: Hasta 120 Tn/h
Peso Bruto Total (aprox.): 14500 Kg
Modelo | MS 120 / MT 120 |
TOLVA | |
Volumen Geométrico (enrasado) | 5 m3 (10 m3 opcional con postizo superior) |
Alimentador | Vibratorio modelo AVB 4096, con grilla de separación de finos en el extremo, accionado por motores eléctricos de 15 CV. Opcional: Cinta Transportadora de Velocidad Variable y Compuerta regulable, accionada por motor eléctrico de 10 CV (36” x 6000 mm). |
Capacidad de Alimentación | Hasta 200 Tn/h (en función a la granulometría y la velocidad de avance) |
Grilla (1) | Chapa 1/2″ de espesor; paso 50 a 150 mm |
| TRITURADOR SECUNDARIO (MS 120) / TERCIARIO (MT 120) |
Modelo | PYB 900 o SMH 120 / VC 730 |
Capacidad / Potencia | Hasta 120 Tn/h; 110 CV (PYB 900 o SMH 120) / Hasta 120 Tn/h; 132 CV (VC 730) |
CINTA | |
Ancho | 36″ lisa, montada sobre trios conductores |
Largo | 6000 mm entre centro de cabezales |
Accionamiento | Reductor pendular relación 1=15, y motor eléctrico de 10 CV de potencia |
Velocidad | Hasta 1,8 m/seg (según configuración) |
Capacidad de Alimentación | Hasta 200 Tn/h (en función a la granulometría y la velocidad de la cinta) |
Cintas de Evacuación (3) | Recomendadas: CTR 2412 |
CHASIS SOPORTE | |
Chasis | Construcción soldada en perfiles, refuerzos y soportes intermedios de componentes en chapa conformada |
Sistema de Transporte | Eje tubular de 5″ con pulmones de freno de 8” doble efecto, con masas para llanta disco de 20″ de 10 agujeros, elásticos para 20 Tn |
Rodado | Llantas 20″, cubiertas 10.00″ x 20″ sin cámara de alto desempeño |
Luces y señalización | Reglamentarias para tránsito conforme normativas de Mercosur |
DIMENSIONES Y PESOS | |
Dimensiones | 7500 x 2600 x 3850 mm |
Superficie de Trabajo | 40 m² (8000 x 5000 mm) aprox. |
Altura de carga de Tolva | 3800 mm (4500 mm con postizo) |
Alturas de Descarga de Cintas | Hasta 3850 mm |
Volumen de Material Clasificado | hasta 350 m3 con uso de cintas CTR |
Potencia Instalada (CV) | Hasta 160 CV |
(1)Ítems opcionales (2)Ítems opcionales (3)Ítems opcionales |
